一.闭合电路(closed circuit)
第2节 闭合电路欧姆定律
E
E
R

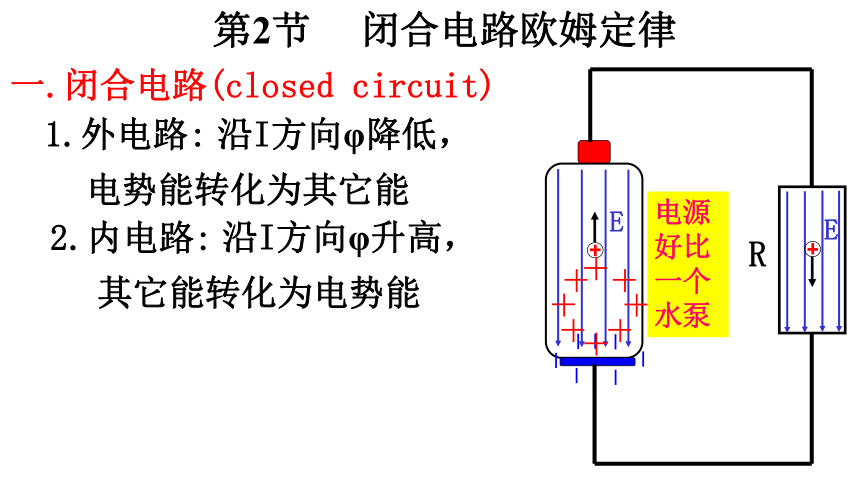

1.外电路:
2.内电路:
沿I方向φ降低，
沿I方向φ升高，
电势能转化为其它能
其它能转化为电势能

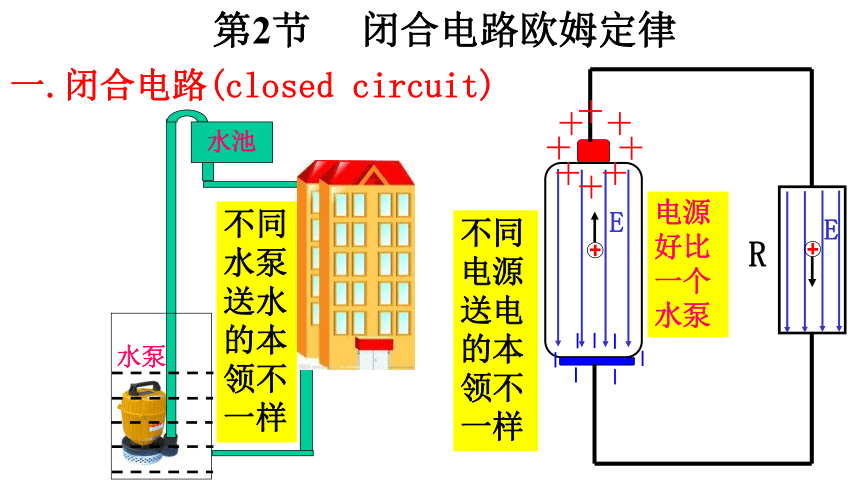

电源好比一个水泵
第2节 闭合电路欧姆定律
水泵
E
E
R
电源好比一个水泵
一.闭合电路(closed circuit)
水池
不同水泵送水的本领不一样
不同电源送电的本领不一样
E

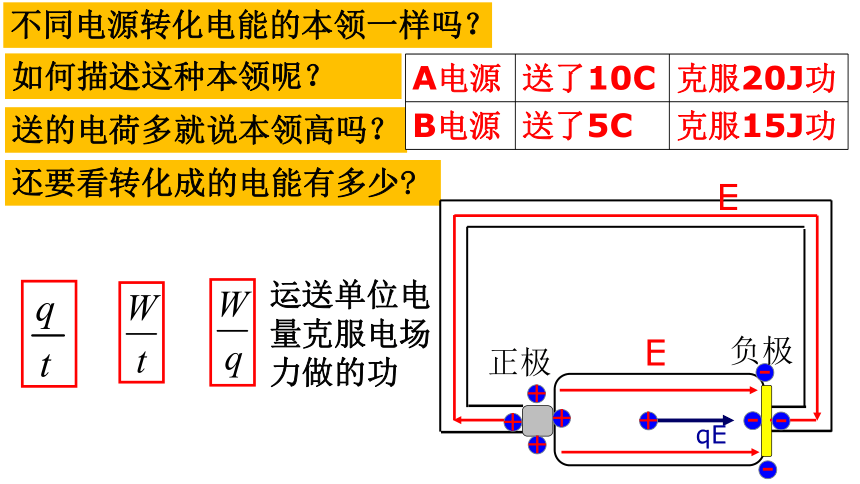

不同电源转化电能的本领一样吗？
如何描述这种本领呢？
送的电荷多就说本领高吗？
还要看转化成的电能有多少
A电源 送了10C 克服20J功
B电源 送了5C 克服15J功
qE
运送单位电量克服电场力做的功
E
+
-
+
+
+
-
-
-
+
正极
负极
一.闭合电路(closed circuit)
第2节 闭合电路欧姆定律

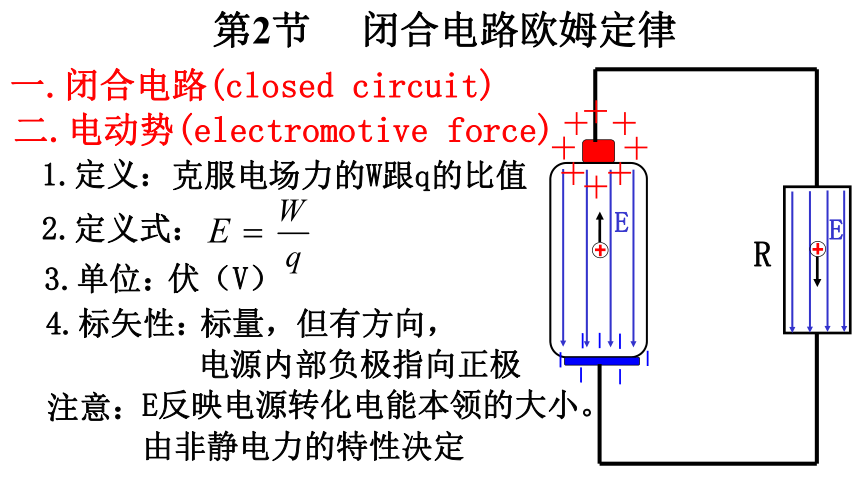

二.电动势(electromotive force)
1.定义：
2.定义式：
3.单位：
克服电场力的W跟q的比值
伏（V）
4.标矢性：
标量，
注意：
E反映电源转化电能本领的大小。
但有方向，
由非静电力的特性决定
电源内部负极指向正极
E
E
R
第2节 闭合电路欧姆定律

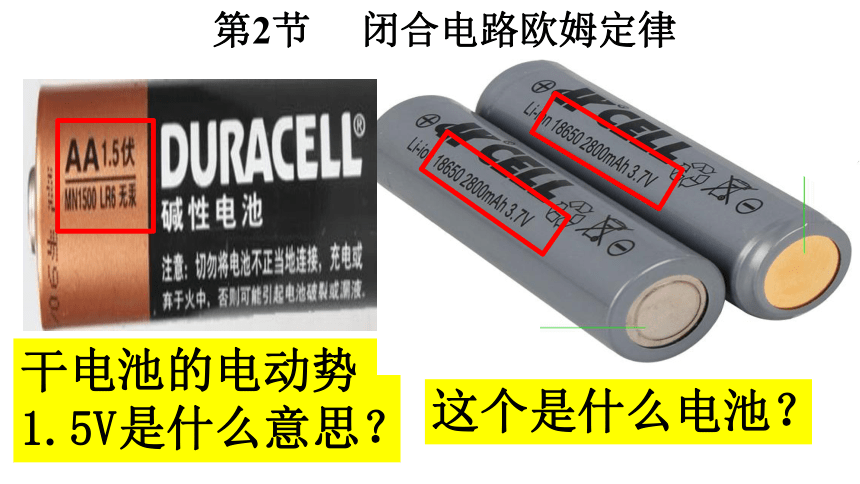

干电池的电动势1.5V是什么意思？
啊
啊
啊
这个是什么电池？
E
E
R
外阻
内阻r
第2节 闭合电路欧姆定律
一.闭合电路(closed circuit)
二.电动势(electromotive force)

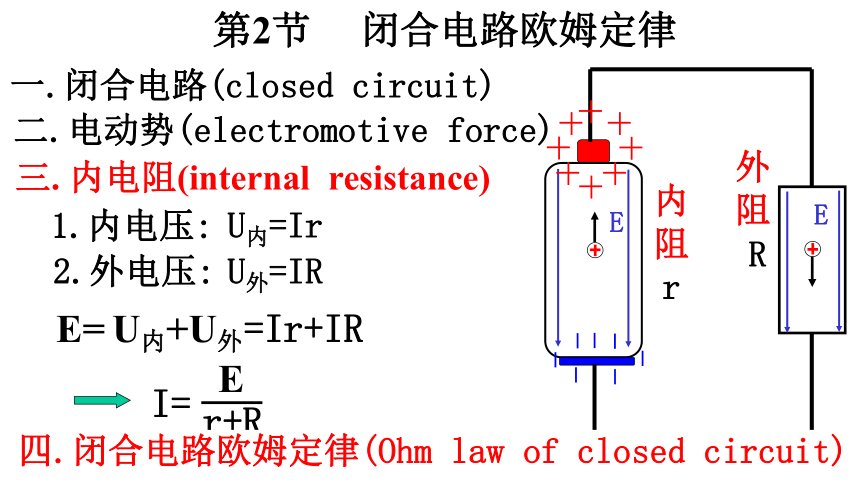

1.内电压:
U内=Ir
2.外电压:
U外=IR
E=
=Ir+IR
I=
r+R
E
U内+U外
三. 内电阻(internal resistance)
四.闭合电路欧姆定律(Ohm law of closed circuit)
第2节 闭合电路欧姆定律

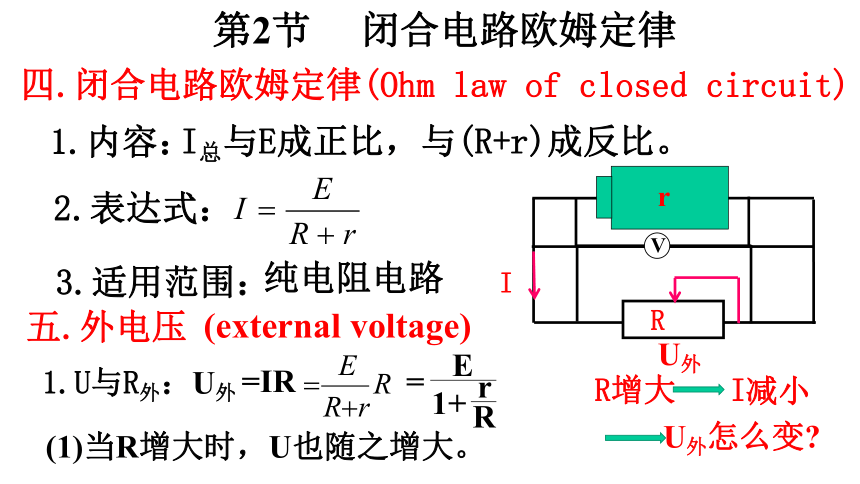

四.闭合电路欧姆定律(Ohm law of closed circuit)
I总与E成正比，与(R+r)成反比。
1.内容：
2.表达式：
3.适用范围：
纯电阻电路
R增大
I
减小
U外
R
I
r
U外怎么变
V
1.U与R外：
=IR
=
E
1+
r
R
(1)当R增大时，U也随之增大。
五.外电压
U外
(external voltage)
0
1.U与R外：
=IR
=
E
1+
r
R
0
R
U
E
(1)当R增大时，U也随之增大。
(2)当外电路断开时,R= ,U=
∞
E
(3)当外电路短路时,R= ,U=
E
r
0 0
I短=
一般情况下不允许外电路短路。
五.外电压
U外
2.U与I总：
U=
E-Ir
U=-rI+E
y=kx+b
E
-r
I短
U
I
U外
R
I
r
(路端电压U)
③ 斜率 表示电源的内阻．
1.U与R外
五.外电压
(路端电压U)
①纵截距表示E
②横截距表示I短
注意：
此图线反映了电源的E和r,
叫电源的伏安特性曲线
六.电源的功率
0
2.U与I总：
U=
E-Ir
U=-rI+E
y=kx+b
E
-r
I短
U
I
1.种类:
②输出功率P出=
EI
③内耗功率P内=
UI
I2r
①总功率P=
2.P出怎样最大 ？
六.电源的功率
1.种类:
②输出功率P出=
EI
③内耗功率P内=
UI
I2r
①总功率P=
2.P出怎样最大 ？
当R=r时，
P出最大
注意：
此结论只适用于纯电阻电路
O
P出
Pm
r
R
R1
R2
非最大功率有两个外电阻值
七.电源的效率
适用于任何电路
只适用于纯电阻电路
六.电源的功率
注意：对于纯电阻电路，当P出最大的时候，效率=
50％
例1.已知如图，E =6V，r =4Ω，R1=2Ω，R2的阻值变化范围是0-10Ω。求：
(1)电源的最大输出功率；
(2)R1上消耗的最大功率；
(3)R2上消耗的最大功率。
E r
R2
R1
解:(1)
=2.25W
(2)当R2=0时，
R1功率最大
PR1=
=2W
新电源
(3)当R2=R1+r时，
R2功率最大
PR2=
=1.5W
七.电源的效率
六.电源的功率
八.电路的动态分析
思考：当滑片向右滑动时，
灯泡亮度怎么变化？
电压表示数怎么变？
口诀：
串反并同，
滑动变阻器的电压、电流怎么变？
L2
L1
P
V1
自己另算
例2. 如图所示，电源电动势为E，内电阻为r．当滑动变阻器的触片P从右端滑到左端时，发现电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2，下列说法中正确的是( )
A. 小灯泡L1、L3变暗，L2变亮
B. 小灯泡L3变暗，L1、L2变亮
C. ΔU1<ΔU2
D. ΔU1>ΔU2
L1
L2
L3
P
V2
V1
BD
七.电源的效率
六.电源的功率
八.电路的动态分析
口诀：
串反并同，
自己另算
九.电路的含容分析
L3
L1
L2
思考：当闭合稳定后向右滑动时，三个灯泡亮暗情况怎么样？
电容器的电压等于哪个灯泡的电压？
口诀：
与容串联当做导线，
与容并联电压相等，
