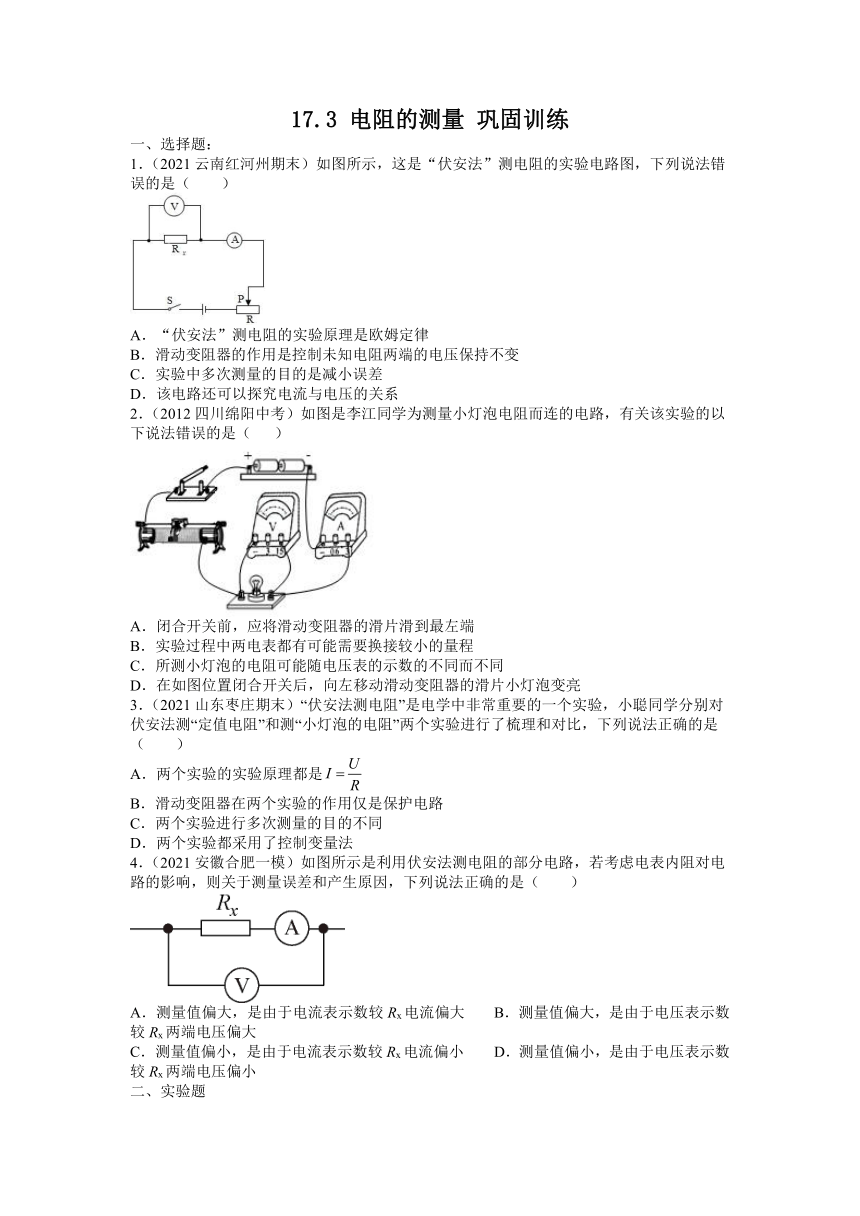

17.3 电阻的测量 巩固训练
一、选择题：
1．（2021云南红河州期末）如图所示，这是“伏安法”测电阻的实验电路图，下列说法错误的是（　　）
A．“伏安法”测电阻的实验原理是欧姆定律
B．滑动变阻器的作用是控制未知电阻两端的电压保持不变
C．实验中多次测量的目的是减小误差
D．该电路还可以探究电流与电压的关系
2．（2012四川绵阳中考）如图是李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是（ ）
A．闭合开关前，应将滑动变阻器的滑片滑到最左端
B．实验过程中两电表都有可能需要换接较小的量程
C．所测小灯泡的电阻可能随电压表的示数的不同而不同
D．在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮
3．（2021山东枣庄期末）“伏安法测电阻”是电学中非常重要的一个实验，小聪同学分别对伏安法测“定值电阻”和测“小灯泡的电阻”两个实验进行了梳理和对比，下列说法正确的是（　　）
A．两个实验的实验原理都是
B．滑动变阻器在两个实验的作用仅是保护电路
C．两个实验进行多次测量的目的不同
D．两个实验都采用了控制变量法
4．（2021安徽合肥一模）如图所示是利用伏安法测电阻的部分电路，若考虑电表内阻对电路的影响，则关于测量误差和产生原因，下列说法正确的是（　　）
A．测量值偏大，是由于电流表示数较Rx电流偏大 B．测量值偏大，是由于电压表示数较Rx两端电压偏大
C．测量值偏小，是由于电流表示数较Rx电流偏小 D．测量值偏小，是由于电压表示数较Rx两端电压偏小
二、实验题

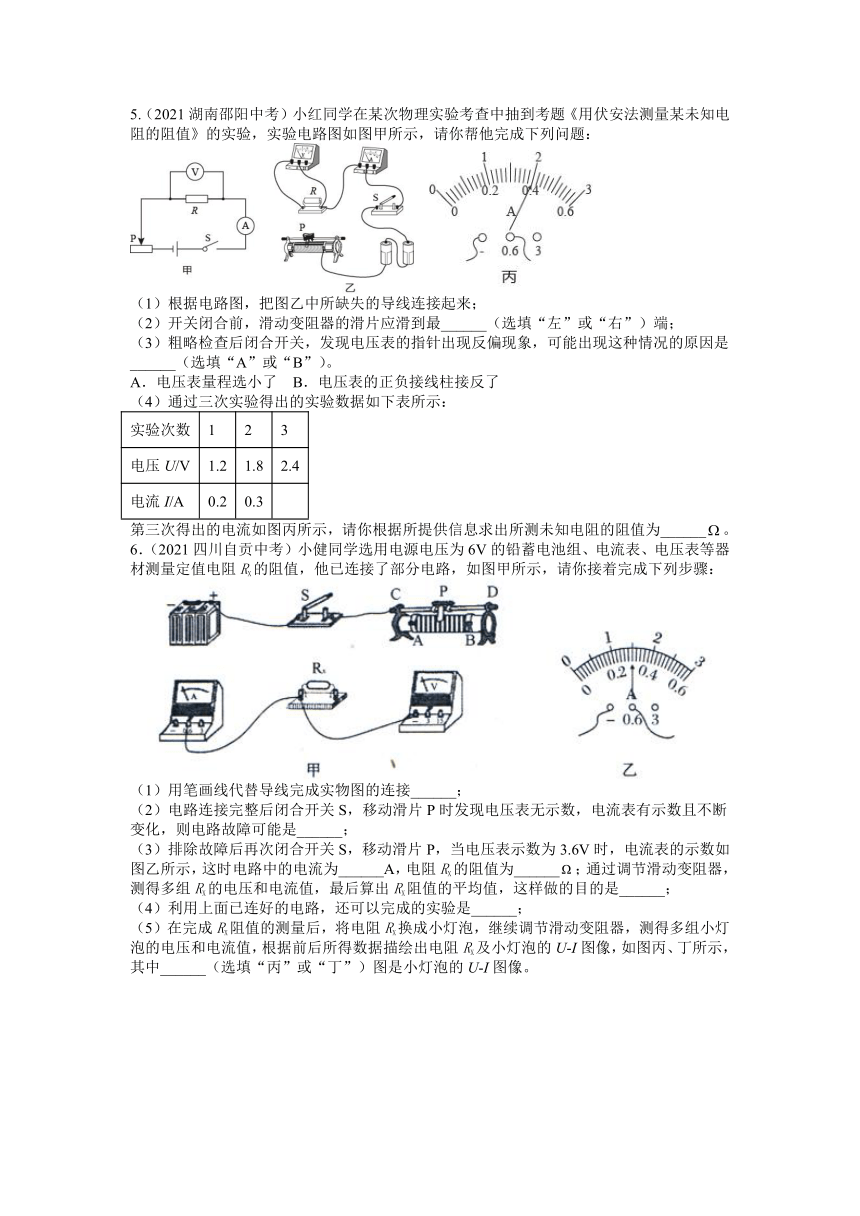

5.（2021湖南邵阳中考）小红同学在某次物理实验考查中抽到考题《用伏安法测量某未知电阻的阻值》的实验，实验电路图如图甲所示，请你帮他完成下列问题：
（1）根据电路图，把图乙中所缺失的导线连接起来；
（2）开关闭合前，滑动变阻器的滑片应滑到最______（选填“左”或“右”）端；
（3）粗略检查后闭合开关，发现电压表的指针出现反偏现象，可能出现这种情况的原因是______（选填“A”或“B”）。
A．电压表量程选小了 B．电压表的正负接线柱接反了
（4）通过三次实验得出的实验数据如下表所示：
实验次数 1 2 3
电压U/V 1.2 1.8 2.4
电流I/A 0.2 0.3
第三次得出的电流如图丙所示，请你根据所提供信息求出所测未知电阻的阻值为______。
6．（2021四川自贡中考）小健同学选用电源电压为6V的铅蓄电池组、电流表、电压表等器材测量定值电阻RX的阻值，他已连接了部分电路，如图甲所示，请你接着完成下列步骤：
（1）用笔画线代替导线完成实物图的连接______；
（2）电路连接完整后闭合开关S，移动滑片P时发现电压表无示数，电流表有示数且不断变化，则电路故障可能是______；
（3）排除故障后再次闭合开关S，移动滑片P，当电压表示数为3.6V时，电流表的示数如图乙所示，这时电路中的电流为______A，电阻RX的阻值为______；通过调节滑动变阻器，测得多组RX的电压和电流值，最后算出RX阻值的平均值，这样做的目的是______；
（4）利用上面已连好的电路，还可以完成的实验是______；
（5）在完成RX阻值的测量后，将电阻RX换成小灯泡，继续调节滑动变阻器，测得多组小灯泡的电压和电流值，根据前后所得数据描绘出电阻RX及小灯泡的U-I图像，如图丙、丁所示，其中______（选填“丙”或“丁”）图是小灯泡的U-I图像。

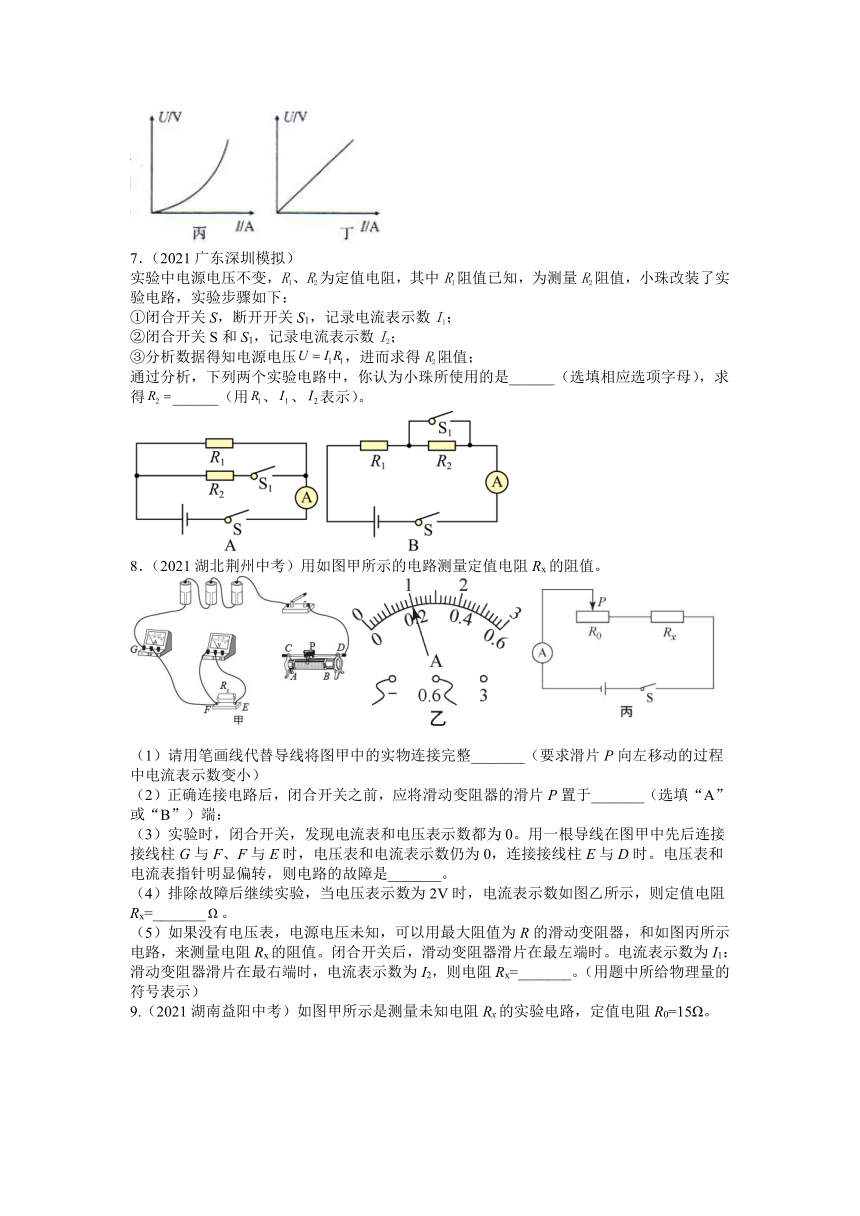

7．（2021广东深圳模拟）
实验中电源电压不变，R1、R2为定值电阻，其中R1阻值已知，为测量R2阻值，小珠改装了实验电路，实验步骤如下：
①闭合开关S，断开开关S1，记录电流表示数I1；
②闭合开关S和S1，记录电流表示数I2；
③分析数据得知电源电压，进而求得R2阻值；
通过分析，下列两个实验电路中，你认为小珠所使用的是______（选填相应选项字母），求得______（用、、表示）。
8．（2021湖北荆州中考）用如图甲所示的电路测量定值电阻Rx的阻值。
（1）请用笔画线代替导线将图甲中的实物连接完整_______（要求滑片P向左移动的过程中电流表示数变小）
（2）正确连接电路后，闭合开关之前，应将滑动变阻器的滑片P置于_______（选填“A”或“B”）端：
（3）实验时，闭合开关，发现电流表和电压表示数都为0。用一根导线在图甲中先后连接接线柱G与F、F与E时，电压表和电流表示数仍为0，连接接线柱E与D时。电压表和电流表指针明显偏转，则电路的故障是_______。
（4）排除故障后继续实验，当电压表示数为2V时，电流表示数如图乙所示，则定值电阻Rx=_______。
（5）如果没有电压表，电源电压未知，可以用最大阻值为R的滑动变阻器，和如图丙所示电路，来测量电阻Rx的阻值。闭合开关后，滑动变阻器滑片在最左端时。电流表示数为I1：滑动变阻器滑片在最右端时，电流表示数为I2，则电阻Rx=_______。（用题中所给物理量的符号表示）
9.（2021湖南益阳中考）如图甲所示是测量未知电阻Rx的实验电路，定值电阻R0=15Ω。
（1）请完善实验步骤
①只闭合开关S、S1，读出并记录电压表示数U1；
②只闭合开关___________，读出并记录电压表示数U2；
（2）若U1 =1.5V，U2的大小如图乙所示，U2 =___________ V，则Rx =___________ Ω。
（3）为了多测几组实验数据减小实验误差，实验电路应如何改进？请画出改进后的电路图。___________
参考答案：
一、1.B
2.D
3.C
4.B
二、5.见解析 左 B 6
【解析】
（1）由甲图可知，乙图中需用导线连接电阻R和滑动变阻器，如图所示：
（2）开关闭合前，滑动变阻器的滑片应滑到最大阻值处，图中滑动变阻器下接线柱接的是右下接线柱，则滑片应置于最左端时该滑动变阻器接入电路的电阻最大。
（3）闭合开关，电压表的指针反向偏转，说明电压变的正负接线柱接反了。如果电压表量程选小了，则闭合开关，电压变的指针会偏转到最右侧没有刻度的地方。故选B。
（4）由图丙读出此时电流表示数I3=0.4A，结合表格分析可知该流过该电阻的电流与其两端电压成正比，该电阻是一个定值电阻，第三次的阻值
而前两次的阻值根据欧姆定律计算均为6Ω，三次电阻值的平均值为6Ω，即电阻为6Ω。
6. 灯泡短路 0.3 12 减小误差 研究电流跟电压的关系 丙
【解析】
（1）电流表串联在电路中，电压表和电阻并联，由题意可知，电压表示数为3.6V，电压表选择0~15V，变阻器一上一下连入电路中，如图所示：
（2）电路连接完整后闭合开关S，移动滑片P时电流表有示数，说明电路是通路，发现电压表无示数，电路中故障可能是电阻短路。
（3）由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，所以电流表的示数为0.3A。电阻RX的阻值为
在实验中，为减小误差，应改变滑动变阻器的阻值，测三组数据求平均值。
（4）用此实验还可以研究电流跟电压的关系。
（5）灯泡电阻随灯泡电压的增大而增大，它的U-I图象是一条曲线，丙图符合题意。
7.
【解析】
因为电源电压，根据串并联电路的电压规律可知小珠所使用的是电路A；由并联电路各支路到不影响，通过的电流为，由欧姆定律可知
8.见解析 A 滑动变阻器断路 10
【解析】
（1）滑片P向左移动的过程中电流表示数变小，即向左滑动时，滑动变阻器接入的阻值变大，故接B端，故用一根导线将滑动变阻器的下端B和待测电阻的右端相连，故如下图所示：
。
（2）为保护电路，滑片需要位于阻值最大处，故位于A端。
（3）连接接线柱E与D时，电压表和电流表指针明显偏转，说明ED之间存在断路，故是滑动变阻器的断路。
（4）小量程，故电流表的示数为0.2A，则电阻的阻值为
故待测电阻的阻值为10Ω。
（5）闭合开关后，滑动变阻器滑片在最左端时，滑动变阻器全部接入，电流表示数为I2，此时可以列等式
当滑片在最右端时，滑动变阻器的阻值为零，故可以列等式
联立两式，则电阻的大小为，故待测电阻的阻值为。
9.S、S2 2.5 10
【解析】
（1）②由甲可知，只闭合开关S、S1时，R0与Rx串联，电压表测量R0两端的电压，即U0=U1，根据串联电路电流规律可知
由甲可知，闭合开关S、S2时，R0与Rx串联，电压表测量R0与Rx两端的总电压，即U=U2，根据串联电路电压规律可知Ux=U-U0=U2-U1
（2）由图乙可知，电压表所选量程为0～3V，分度值为0.1V，其示数即U2=2.5V。
Rx的阻值
（3）为了减小实验误差，可在电路中串联一个滑动变阻器，改变R0、Rx的两端电压大小，进行多次测量，电路设计如图所示：
