17.4 欧姆定律在串、并联电路中的应用 随堂练习 2021-2022学年人教版物理九年级（有答案）

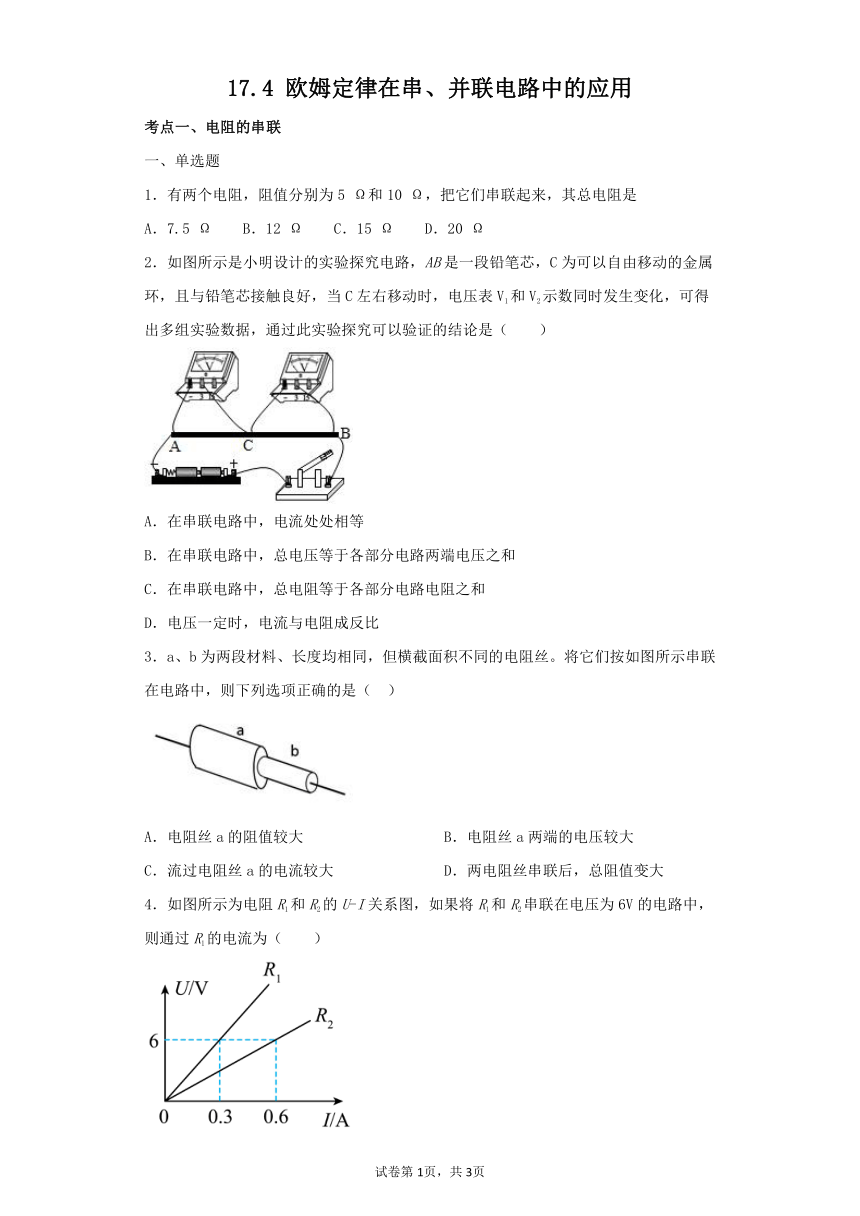

17.4 欧姆定律在串、并联电路中的应用
考点一、电阻的串联
一、单选题
1．有两个电阻，阻值分别为5 Ω和10 Ω，把它们串联起来，其总电阻是
A．7.5 Ω B．12 Ω C．15 Ω D．20 Ω
2．如图所示是小明设计的实验探究电路，AB是一段铅笔芯，C为可以自由移动的金属环，且与铅笔芯接触良好，当C左右移动时，电压表V1和V2示数同时发生变化，可得出多组实验数据，通过此实验探究可以验证的结论是（　　）
A．在串联电路中，电流处处相等
B．在串联电路中，总电压等于各部分电路两端电压之和
C．在串联电路中，总电阻等于各部分电路电阻之和
D．电压一定时，电流与电阻成反比
3．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则下列选项正确的是（ ）
A．电阻丝a的阻值较大 B．电阻丝a两端的电压较大
C．流过电阻丝a的电流较大 D．两电阻丝串联后，总阻值变大
4．如图所示为电阻R1和R2的U-I关系图，如果将R1和R2串联在电压为6V的电路中，则通过R1的电流为（　　）
A．0.2A B．0.3A C．0.4A D．0.6A

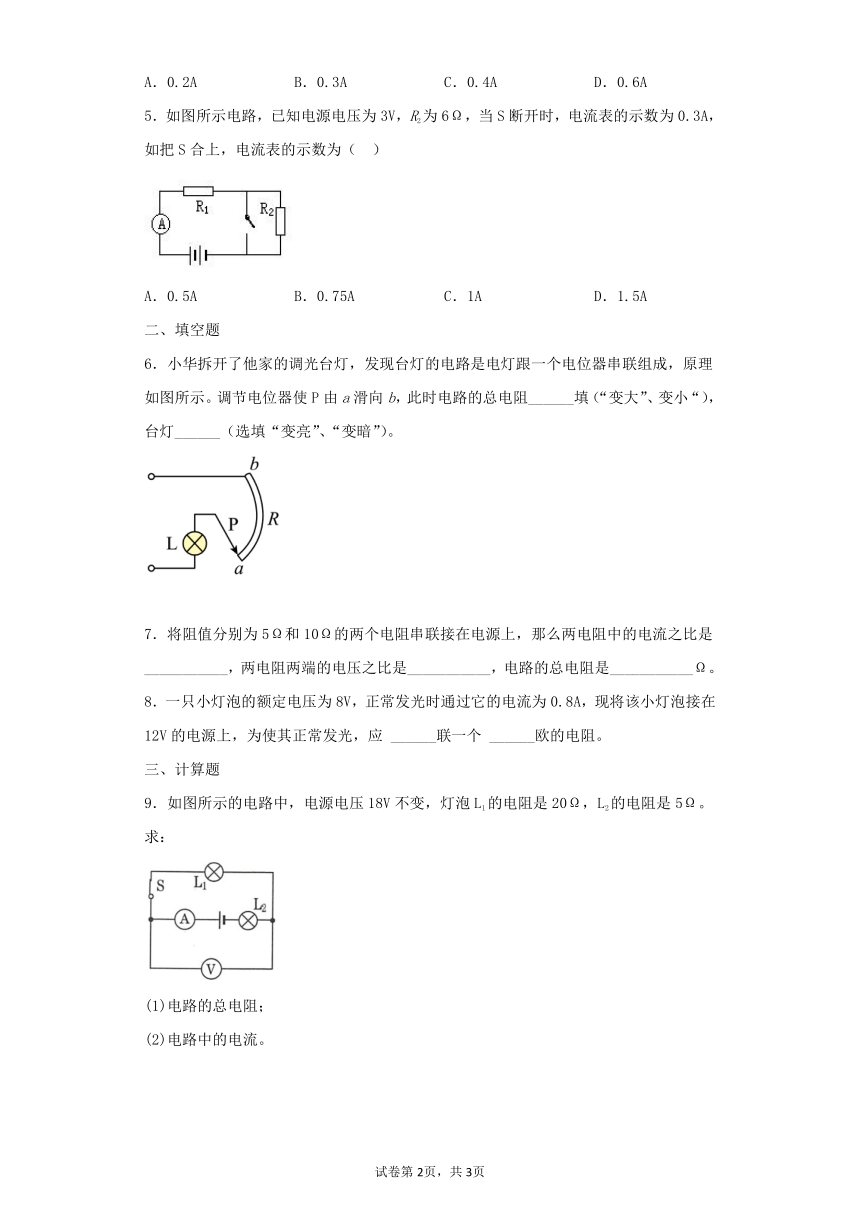

5．如图所示电路，已知电源电压为3V，R2为6Ω，当S断开时，电流表的示数为0.3A，如把S合上，电流表的示数为（ ）
A．0.5A B．0.75A C．1A D．1.5A
二、填空题
6．小华拆开了他家的调光台灯，发现台灯的电路是电灯跟一个电位器串联组成，原理如图所示。调节电位器使P由a滑向b，此时电路的总电阻______填（“变大”、变小“），台灯______（选填“变亮”、“变暗”）。
7．将阻值分别为5Ω和10Ω的两个电阻串联接在电源上，那么两电阻中的电流之比是___________，两电阻两端的电压之比是___________，电路的总电阻是___________Ω。
8．一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.8A，现将该小灯泡接在12V的电源上，为使其正常发光，应 ______联一个 ______欧的电阻。
三、计算题
9．如图所示的电路中，电源电压18V不变，灯泡L1的电阻是20Ω，L2的电阻是5Ω。求：
(1)电路的总电阻；
(2)电路中的电流。
考点二、电阻的并联
一、单选题
1．一只阻值为0.1欧的电阻与另一只阻值为10欧的电阻并联，并联后的等效电阻
A．小于0.1欧 B．等于1欧
C．等于10.1欧 D．小于10欧但大于0.1欧
2．下列电路中，电路总电阻最小的是（已知R1A． B．
C． D．
二、填空题
3．把几个电阻并联起来，其总电阻比任何一个电阻要_____，因为它相当于增大了导体的 ______。
4．有两个电阻，R1=4Ω，R2=12Ω。若将R1、R2并联起来，它们的等效电阻是____Ω，它们两端的电压之比U1︰U2=____，电流之比是 。
三、计算题
5．如图所示的电路中，R1＝30Ω，R2＝20Ω，电流表的示数为0.3A，请计算：
（1）求电路中总电阻；
（2）求电源电压．
6．如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A．求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值；
（3）电路中的总电阻是多大？
参考答案：
考点一、1．C
2．B
3．D
4．A
5．B
6．变小 变亮
7．1∶1 1∶2 15
8．串 5
9．(1)25Ω；(2)0.72A
考点二、
1．A
2．C
3．小 横截面积
4．3 1︰1 3:1
5．（1）12Ω；（2）6V．
6．（1）0.3A；（2）30Ω；（3）12Ω
