5.1透镜_5.3凸透镜成像的规律 同步练习 2021-2022学年人教版八年级物理上册（含答案）

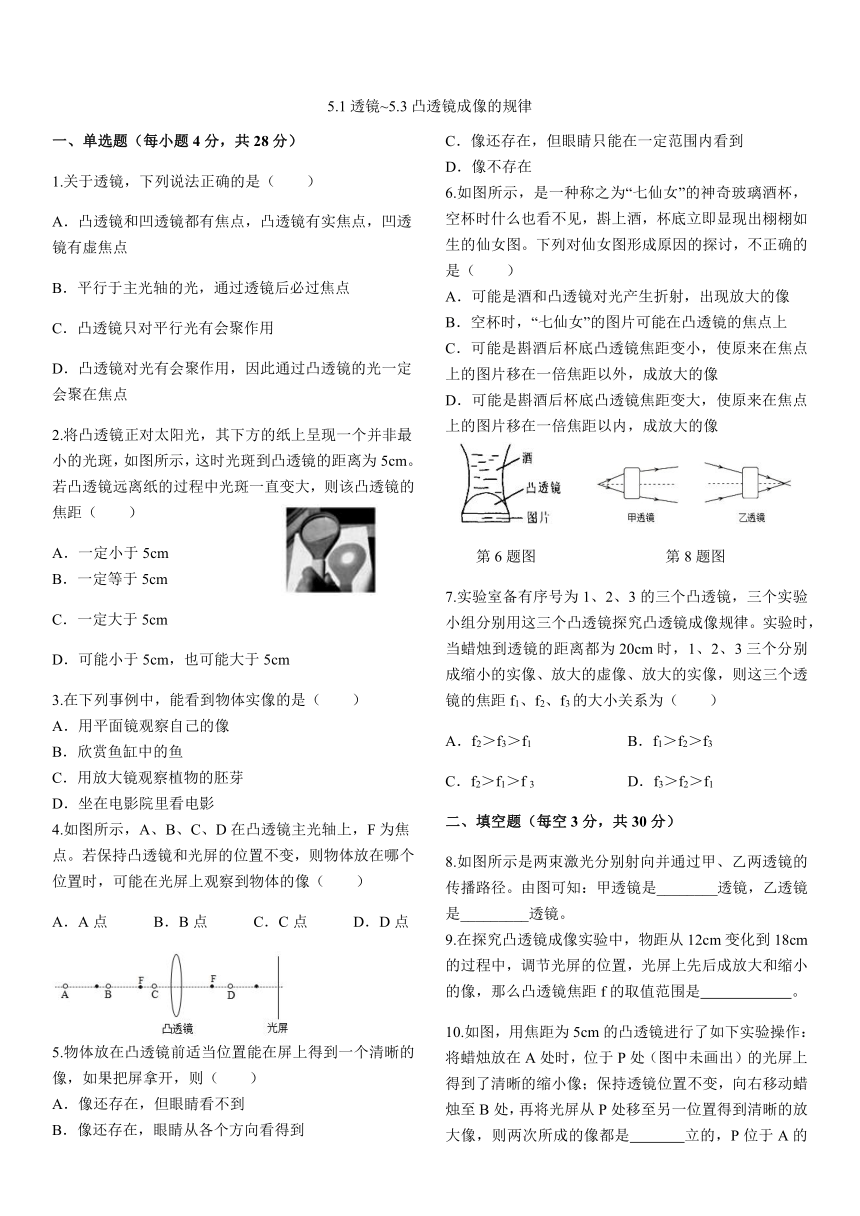

5.1透镜~5.3凸透镜成像的规律
一、单选题（每小题4分，共28分）
1.关于透镜，下列说法正确的是（　　）
A．凸透镜和凹透镜都有焦点，凸透镜有实焦点，凹透镜有虚焦点
B．平行于主光轴的光，通过透镜后必过焦点
C．凸透镜只对平行光有会聚作用
D．凸透镜对光有会聚作用，因此通过凸透镜的光一定会聚在焦点
2.将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，如图所示，这时光斑到凸透镜的距离为5cm。若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距（　　）
A．一定小于5cm
B．一定等于5cm
C．一定大于5cm
D．可能小于5cm，也可能大于5cm
3.在下列事例中，能看到物体实像的是（　　）
A．用平面镜观察自己的像
B．欣赏鱼缸中的鱼
C．用放大镜观察植物的胚芽
D．坐在电影院里看电影
4.如图所示，A、B、C、D在凸透镜主光轴上，F为焦点。若保持凸透镜和光屏的位置不变，则物体放在哪个位置时，可能在光屏上观察到物体的像（　　）
A．A点 B．B点 C．C点 D．D点
5.物体放在凸透镜前适当位置能在屏上得到一个清晰的像，如果把屏拿开，则（　　）
A．像还存在，但眼睛看不到
B．像还存在，眼睛从各个方向看得到
C．像还存在，但眼睛只能在一定范围内看到
D．像不存在
6.如图所示，是一种称之为“七仙女”的神奇玻璃酒杯，空杯时什么也看不见，斟上酒，杯底立即显现出栩栩如生的仙女图。下列对仙女图形成原因的探讨，不正确的是（　　）
A．可能是酒和凸透镜对光产生折射，出现放大的像
B．空杯时，“七仙女”的图片可能在凸透镜的焦点上
C．可能是斟酒后杯底凸透镜焦距变小，使原来在焦点上的图片移在一倍焦距以外，成放大的像
D．可能是斟酒后杯底凸透镜焦距变大，使原来在焦点上的图片移在一倍焦距以内，成放大的像
第6题图 第8题图
7.实验室备有序号为1、2、3的三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律。实验时，当蜡烛到透镜的距离都为20cm时，1、2、3三个分别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距f1、f2、f3的大小关系为（　　）
A．f2＞f3＞f1 B．f1＞f2＞f3
C．f2＞f1＞f 3 D．f3＞f2＞f1
二、填空题（每空3分，共30分）
8.如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径。由图可知：甲透镜是________透镜，乙透镜是_________透镜。
9.在探究凸透镜成像实验中，物距从12cm变化到18cm的过程中，调节光屏的位置，光屏上先后成放大和缩小的像，那么凸透镜焦距f的取值范围是 。

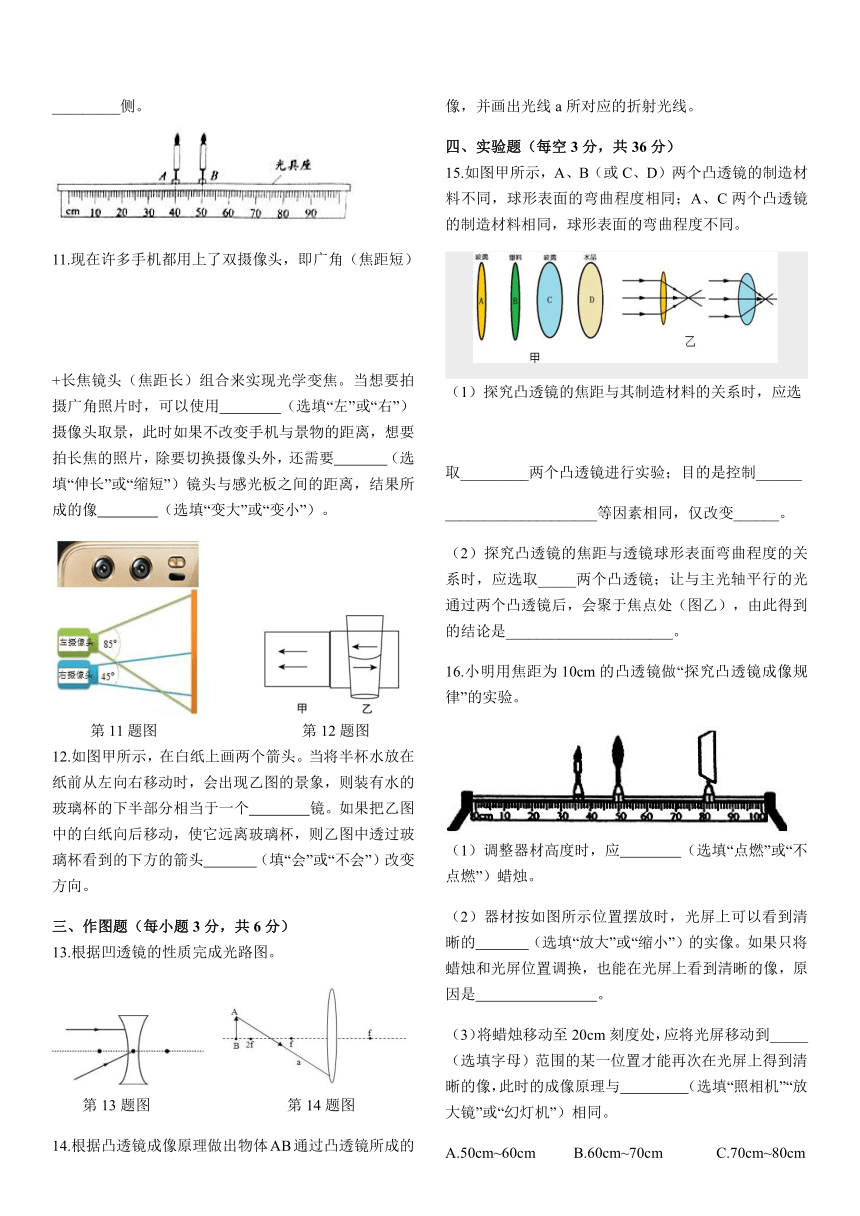

10.如图，用焦距为5cm的凸透镜进行了如下实验操作：将蜡烛放在A处时，位于P处（图中未画出）的光屏上得到了清晰的缩小像；保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，则两次所成的像都是 立的，P位于A的_________侧。
11.现在许多手机都用上了双摄像头，即广角（焦距短）
+长焦镜头（焦距长）组合来实现光学变焦。当想要拍摄广角照片时，可以使用 （选填“左”或“右”）摄像头取景，此时如果不改变手机与景物的距离，想要拍长焦的照片，除要切换摄像头外，还需要 （选填“伸长”或“缩短”）镜头与感光板之间的距离，结果所成的像 （选填“变大”或“变小”）。
第11题图 第12题图
12.如图甲所示，在白纸上画两个箭头。当将半杯水放在纸前从左向右移动时，会出现乙图的景象，则装有水的玻璃杯的下半部分相当于一个 镜。如果把乙图中的白纸向后移动，使它远离玻璃杯，则乙图中透过玻璃杯看到的下方的箭头 （填“会”或“不会”）改变方向。
三、作图题（每小题3分，共6分）
13.根据凹透镜的性质完成光路图。
第13题图 第14题图
14.根据凸透镜成像原理做出物体AB通过凸透镜所成的像，并画出光线a所对应的折射光线。
四、实验题（每空3分，共36分）
15.如图甲所示，A、B（或C、D）两个凸透镜的制造材料不同，球形表面的弯曲程度相同；A、C两个凸透镜的制造材料相同，球形表面的弯曲程度不同。
（1）探究凸透镜的焦距与其制造材料的关系时，应选
取_________两个凸透镜进行实验；目的是控制______
____________________等因素相同，仅改变______。
（2）探究凸透镜的焦距与透镜球形表面弯曲程度的关系时，应选取_____两个凸透镜；让与主光轴平行的光通过两个凸透镜后，会聚于焦点处（图乙），由此得到的结论是______________________。
16.小明用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验。
（1）调整器材高度时，应 （选填“点燃”或“不点燃”）蜡烛。
（2）器材按如图所示位置摆放时，光屏上可以看到清晰的 （选填“放大”或“缩小”）的实像。如果只将蜡烛和光屏位置调换，也能在光屏上看到清晰的像，原因是 。
（3）将蜡烛移动至20cm刻度处，应将光屏移动到_____（选填字母）范围的某一位置才能再次在光屏上得到清晰的像，此时的成像原理与 （选填“照相机”“放大镜”或“幻灯机”）相同。
A.50cm~60cm B.60cm~70cm C.70cm~80cm
（4）将蜡烛移动至45cm刻度处时，取下光屏，从凸透镜右侧通过凸透镜可以看到烛焰的放大的 （选填“虚”或“实”）像。
（5）随着蜡烛的燃烧，会发现光屏上的像出现偏移，此时可以将光屏向 （选填“上”或“下”）移动即可。
参考答案：
1 2 3 4 5 6 7
A A D B C C A
8.凸 凹
9.6cm＜f＜9cm
10.倒 右
11.左 伸长 变大
12.凸透 不会
13.
14.
15.（1）A、B（或C、D） 球形表面的弯曲程度 材料
（2）A、C 凸透镜表面弯曲程度越大，凸透镜的焦距越小
16.（1）点燃 （2）放大 光路可逆 （3）B 照相机 （4）虚 （5）上
