11.3 怎样认识和测量电流

(共29张PPT)
11.3 怎样认识和测量电流
什么是电流
水在河里流动会形成“水流”，很多人在路上行走会形成“人流”，很多人车在公路上行驶会形成“车流”。
导体中的电荷向一定的方向移动，就会形成电流。
物理学中规定：正电荷移动的方向为电流的方向。
a
b
c
+

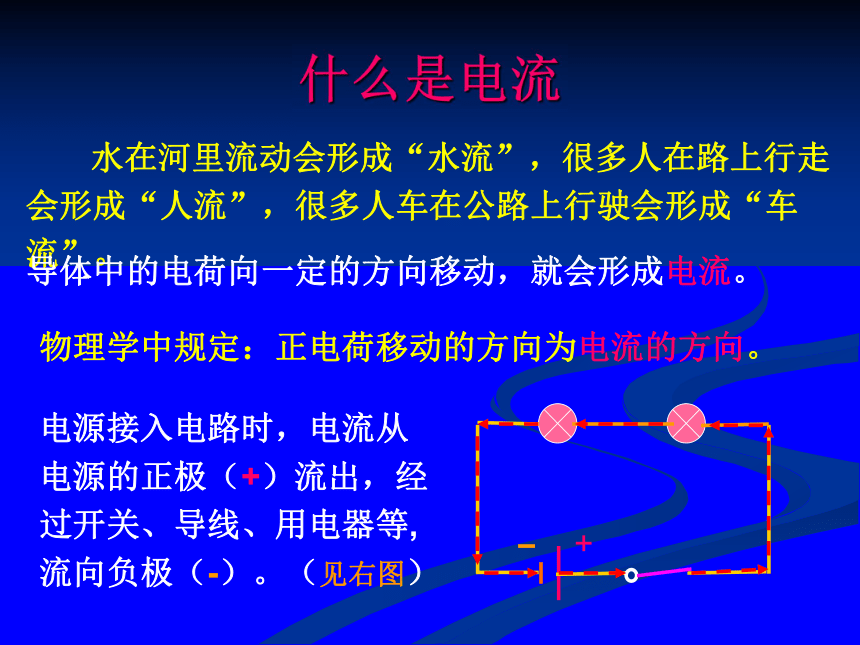

电源接入电路时，电流从电源的正极（+）流出，经过开关、导线、用电器等,流向负极（-）。（见右图）
在国际单位制里，电流的单位是 ，
简称 ，用符号 表示。
安培
安
A
1000
1000

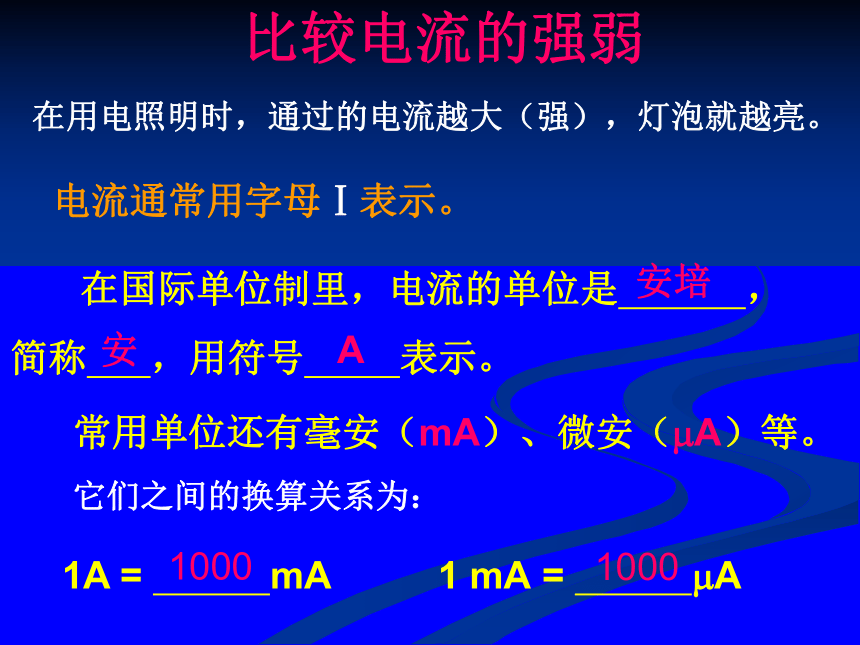

比较电流的强弱
常用单位还有毫安（mA）、微安（ A）等。
在用电照明时，通过的电流越大（强），灯泡就越亮。
电流通常用字母Ⅰ表示。
1A = mA 1 mA = A
它们之间的换算关系为：

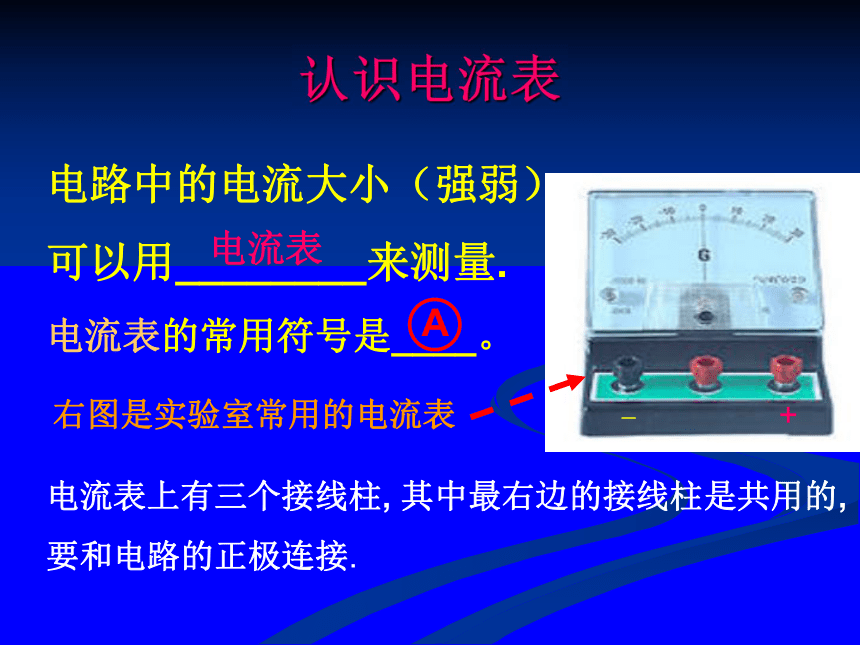

认识电流表
电路中的电流大小（强弱）可以用________来测量.
A
电流表的常用符号是____。
电流表
右图是实验室常用的电流表
电流表上有三个接线柱, 其中最右边的接线柱是共用的,
要和电路的正极连接.
+
—

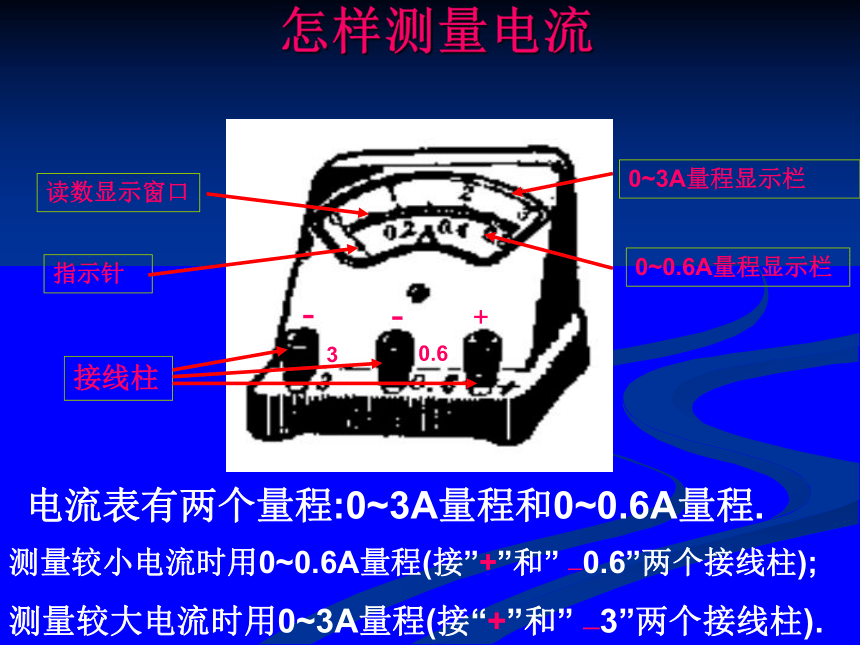

电流表
读数显示窗口
指示针
0~3A量程显示栏
0~0.6A量程显示栏
+
-
-
电流表有两个量程:0~3A量程和0~0.6A量程.
测量较小电流时用0~0.6A量程(接”+”和” —0.6”两个接线柱);
测量较大电流时用0~3A量程(接“+”和” —3”两个接线柱).
3
0.6
接线柱
怎样测量电流

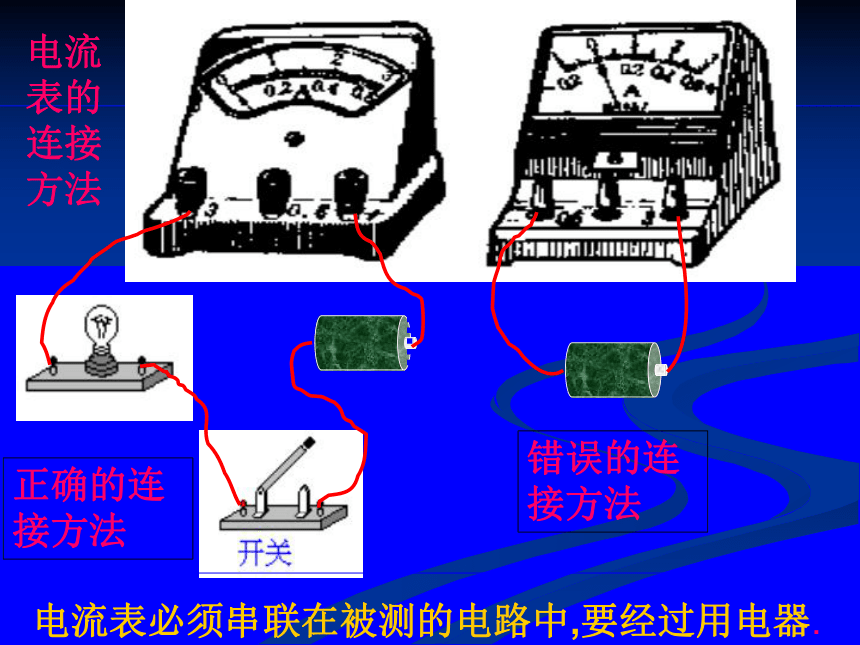

电流表的连接方法
正确的连接方法
错误的连接方法
电流表必须串联在被测的电路中,要经过用电器.
必须使电流从“十”接线柱流进电流表
从“一 ”接线柱流出电流表
返回前页
“十”
“一”
接
线
柱
的
接
法
要
正
确
电
流
表
要
串
联
在
电
路
中
测量通过小灯
泡的电流时
电流表的接法

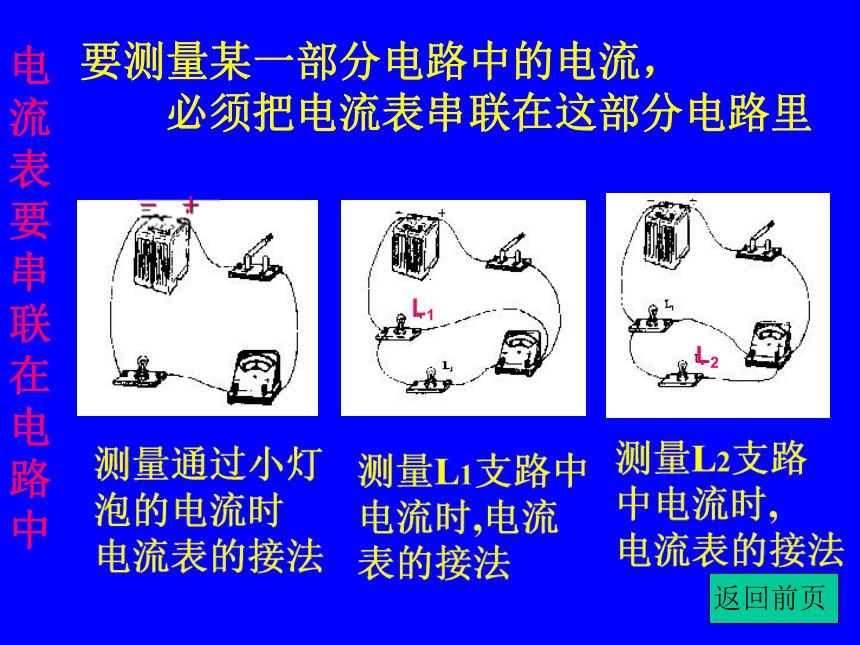

要测量某一部分电路中的电流，
必须把电流表串联在这部分电路里
测量L1支路中电流时,电流表的接法
测量L2支路
中电流时,
电流表的接法
返回前页
+
-
L1
L2

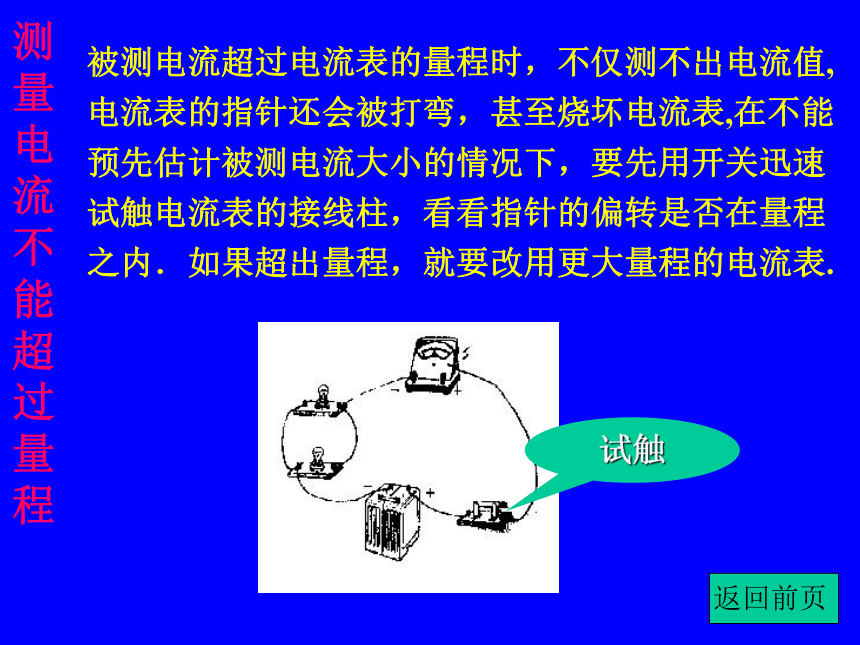

被测电流超过电流表的量程时，不仅测不出电流值,电流表的指针还会被打弯，甚至烧坏电流表,在不能预先估计被测电流大小的情况下，要先用开关迅速试触电流表的接线柱，看看指针的偏转是否在量程之内．如果超出量程，就要改用更大量程的电流表.
返回前页
测
量
电
流
不
能
超
过
量
程
试触
绝对不允许不经过用电器而把
电流表直接接到电源的两极上
否则，电流表将很快烧坏
不
许
短
接
电
流
表
电
流
表
使用
规则
电流表的内部构造比较精密，使用不当，很容易烧杯电流表．因此，我们要掌握正确使用电流表的规则．
返回
4 .绝对不允许将电流表直接接到电源的两极上
3.被测电流不要超过电流表的量程
2．“十”、“一”接线柱的接法要正确
1．电流表应串联在电路中
注意
电 流 表 的 使 用 示 范:
首先认清电流表的量程 (由接线柱确定)
学校实验室常用的电流表如右图
它们的量程都是 0.6 A和 3 A
右图电流表 两个量程共用一个 “+” 接线柱
标着 “0.6” “3” 的为 “—”接线柱
电 流 表 的 使 用 示 范:
根据量程确定 每个大格 和 每个小格 所表示的电流值
甲 图
量程
0.6 A
每个大格
每个小格
每个小格
每个大格
0.02 A
0.2 A
0.1 A
1 A
乙 图
3 A
量程
　　　完成下面的单位换算：
（1）0.05A = _________mA
（2）0.006A = _________ A
（3）6.5 ×104mA = ________A
（4）5 ×105 A = ___________mA
50
6 ×103
65
500
试一试
电流表
读数练习
使用规则
使用示范
常见电流表
一.
读
出
右
图
电
流
返回
下一题
答 案
0.5 A
一.
右
图
所
示
电
流
值
为
返回前页
下一题
二.
读
出
右
图
电
流
值
返回
答 案
下一题
上一题
1.7 A
二.
右
图
所
示
电
流
值
为
返回前页
下一题
三.
读
出
右
图
电
流
值
返回
答 案
下一题
上一题
0.52 A
三.
右
图
所
示
电
流
值
为
返回前页
下一题
四.
读
出
右
图
电
流
值
返回
答 案
下一题
上一题
0.32 A
四.
右
图
所
示
电
流
值
为
返回前页
下一题
五.
读
出
右
图
电
流
值
返回
答 案
下一题
上一题
0.7 A
五.
右
图
所
示
电
流
值
为
返回前页
下一题
六.
读
出
右
图
电
流
值
返回
答 案
上一题
六.
右
图
所
示
电
流
值
为
0.2 A
返回前页
巩固练习
请完成下列填空:
(1) 电流表的图形符号是 。
（2）电流表有 个接线柱，其中标有“—”的接线柱为共用，连接电路时，应使电流从 接线柱流出。
（3 ）电流表接入电路时应跟被测电路 联。
（4）电流表有 个量程，对于0~3A量程，刻度盘上每小格表示的电流是 A；对于0~0.6A量程，每小格表示的电流是 A。
A
3
“+”
串
两
0.1
0.02
