5.3 探究凸透镜成像规律

(共11张PPT)
探究凸透镜成像规律
大庙中学
冯丽娜

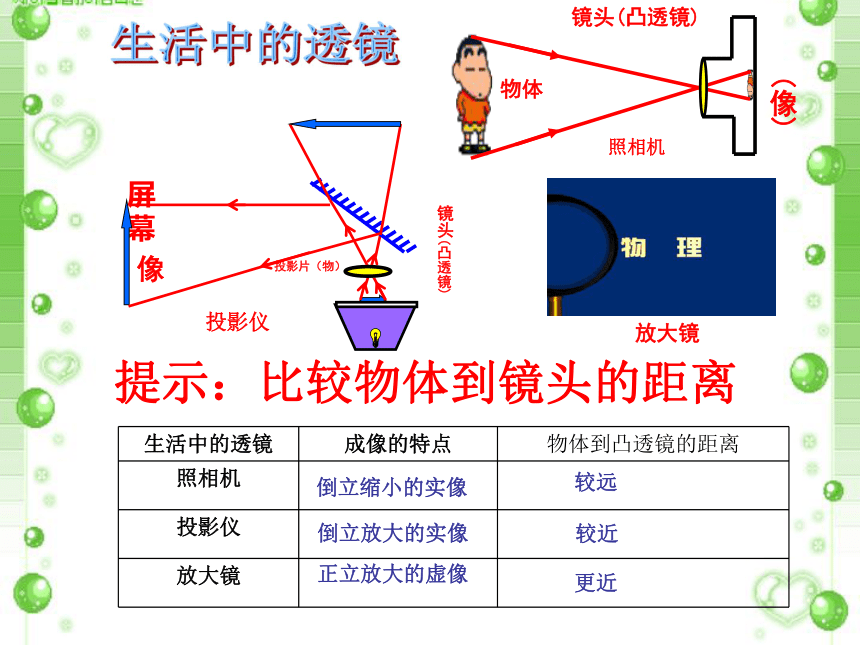

放大镜
提示：比较物体到镜头的距离
镜头(凸透镜)
屏幕
投影仪
像
投影片（物）
(像)
镜头(凸透镜)
照相机
物体
生活中的透镜 成像的特点 物体到凸透镜的距离
照相机
投影仪
放大镜
倒立缩小的实像
较远
倒立放大的实像
较近
正立放大的虚像
更近
探究凸透镜成像规律
实验探究
1、提出问题（请大家根据生活中的凸透镜思考一下）
像的正倒、大小、虚实跟物距有什么关系呢？
2、设计实验
实验器材：蜡烛、凸透镜、光屏、火柴、光具座。
实验步骤：
B、在光具座上从左至右依次放置蜡烛、凸透镜、光屏。
C、调整蜡烛、凸透镜、光屏的高度，使它们的中心大致在
同一高度上。(目的是使蜡烛的像成在光屏的中心）
D、调整蜡烛的位置，然后观察像的倒正、大小和虚实；并
观察像是逐渐变大了还是变小了？
A、测量凸透镜的焦距：f= 厘米
10

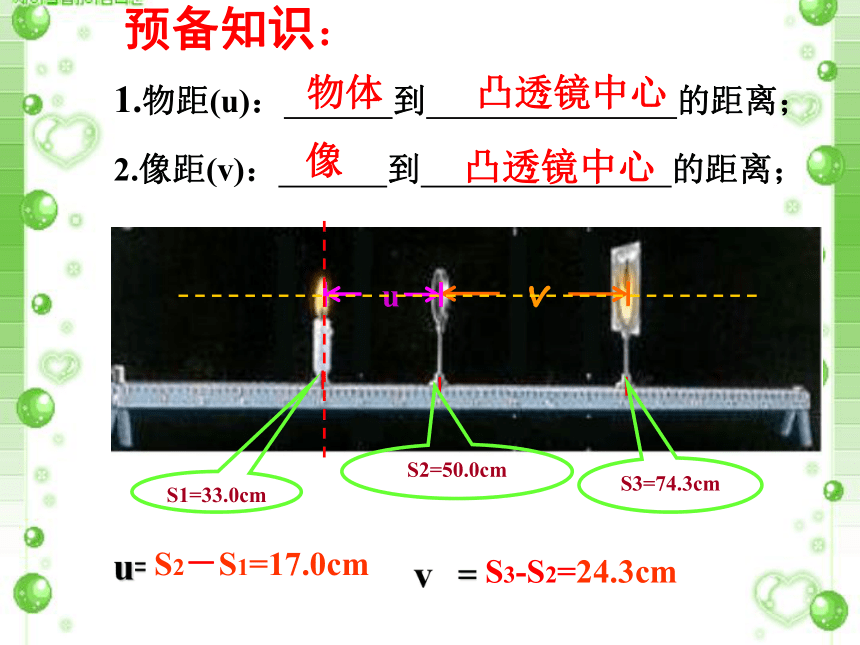

预备知识：
物体
凸透镜中心
1.物距(u)： 到 的距离；
凸透镜中心
像
2.像距(v)： 到 的距离；
u=
v =
S2－S1=17.0cm
S3-S2=24.3cm
v
u
S2=50.0cm
S1=33.0cm
S3=74.3cm
凸透镜的焦距f=_______cm
物距与焦
距的关系 物距
u/cm 像的性质 像距与焦
距的关系 应用
正倒 大小 虚实
1.u>2f
2.u>2f
3.u=2f
4.2f>u>f
5.2f>u>f
6.u=f
7.u8.u结论：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
10
40
倒立
缩小
实像
2f>v>f
照相机
30
倒立
缩小
实像
2f>v>f
20
倒立
等大
实像
v=2f
18
倒立
放大
实像
v>2f
投影仪
15
倒立
放大
实像
v>2f
8
正立
放大
虚像
放大镜
5
正立
放大
虚像
二、1倍焦距分虚实，虚像恒正立，物远像远像变大。
一、2倍焦距分大小，实像恒倒立，物近像远像变大。
v>u
v>u
回忆本节课的实验过程，加答下列问题：
1、凸透镜在什么条件下成实像？在什么条件下成虚像？
2、凸透镜在什么条件下成缩小的实像？在什么条件成放大的实像？有没有缩小的虚像？
3、凸透镜所成的像有没有正立的实像？有没有倒立的虚像？
4、凸透镜成放大的实像时，u和v相比，哪个比较大？成缩小的实像时，u和v相比，哪个比较大？
请大家认真思考后作答，做完的同学请举手回答问题！
5、在做实验时无论怎样移动光屏都得不到像，分析原因。
6、如果光屏上此时的像是倒立、缩小的像，要想让像变成倒立、放大的实像，最简单的方法是？
1、小方同学做“探究凸透镜成像规律”实验，当
蜡烛、凸透镜、光屏的位置如图所示时，光屏上得到了
清晰的像。则 （ ）
A．得到的像是正立缩小的实像 B．得到的像是倒立放大的实像
C．把蜡烛向左移动，调整光屏的位置，得到的清晰像变小
D．把蜡烛向右移动少许，要得到清晰的像，应向左移动光屏

2、烛焰通过凸透镜在光屏上成一放大的像，
如果在凸透镜上沾一个小黑点，则光屏上的像是（ ）
A．没有黑点的像 B．一片漆黑
C．有一个放大的黑点像 D．有一个缩小的黑点像
C
A
A. B. C. D.
a
b
c
2F
F
3、在a、b、c三点，其中蜡烛放在 处所得的实像最小，放在 处成像规律是幻灯机的工作原理
a
a
b
4、放幻灯片时，想在屏幕上成一个放大的“F”字母，那么幻灯片正确的插法是（ ）
A. B. C. D.
D
5、一凸透镜焦距为20厘米，要得到放大的实像，物体应位于凸透镜前（ ）
A.小于20厘米处 B.大于40厘米处 C. 20厘米与40厘米处 D.条件不足，无法确定
C
6.物体放在凸透镜前某一位置时，在透镜另一侧离透镜10cm的光屏上成一个倒立、缩小的像，当物体移至凸透镜前10cm处，所成的是（ ）A.倒立缩小的实像 B.倒立放大的实像 C.正立放大的虚像 D.正立等大虚像
B
7.当光屏、透镜及烛焰的相对位置如图所示，恰能在光屏上得到一个清晰的像，由此判断，他所用凸透镜的焦距（ ）A.一定大于20cm B.一定在10cm到16cm之间 C.一定小于8cm D.一定在8cm到10cm之间
20cm
16cm
D
