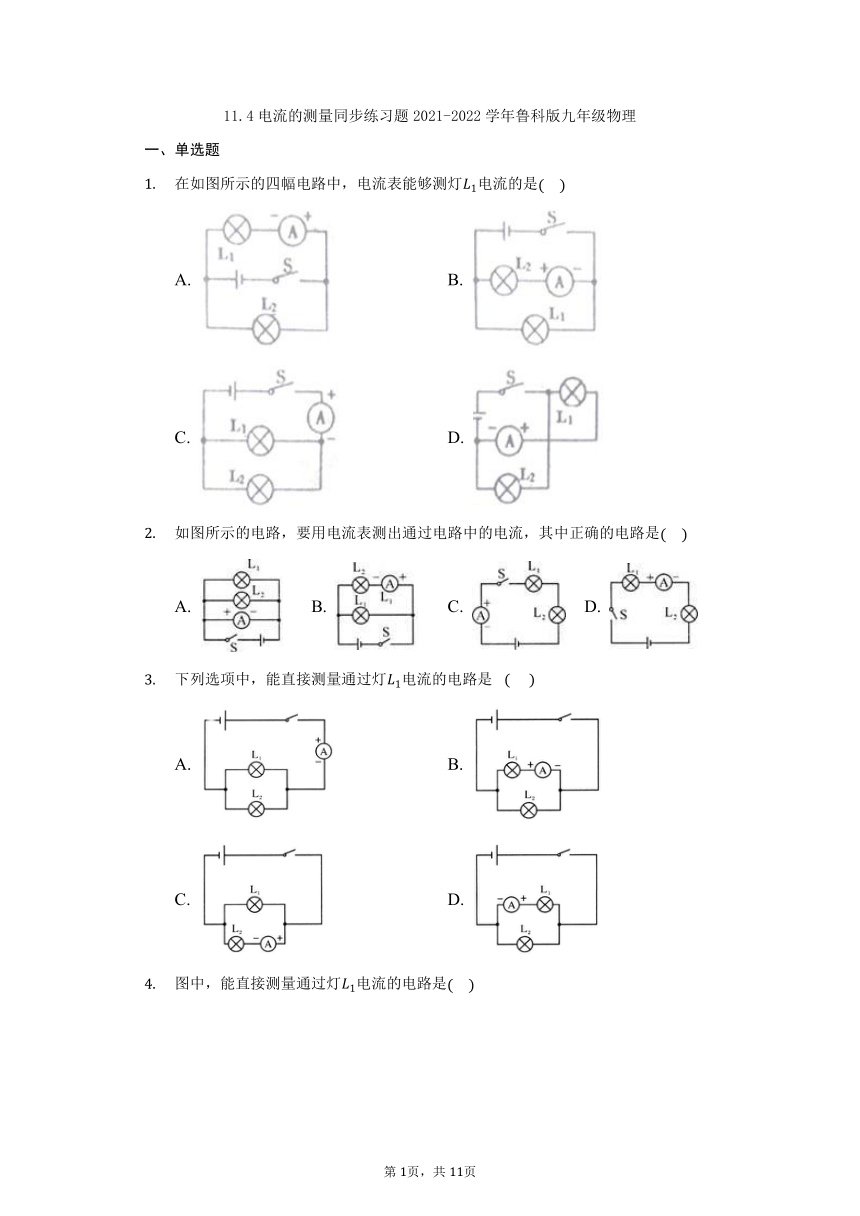

11.4电流的测量同步练习题2021-2022学年鲁科版九年级物理
一、单选题
在如图所示的四幅电路中，电流表能够测灯电流的是
A. B.
C. D.
如图所示的电路，要用电流表测出通过电路中的电流，其中正确的电路是
A. B. C. D.
下列选项中，能直接测量通过灯电流的电路是
A. B.
C. D.
图中，能直接测量通过灯电流的电路是
A. B.
C. D.

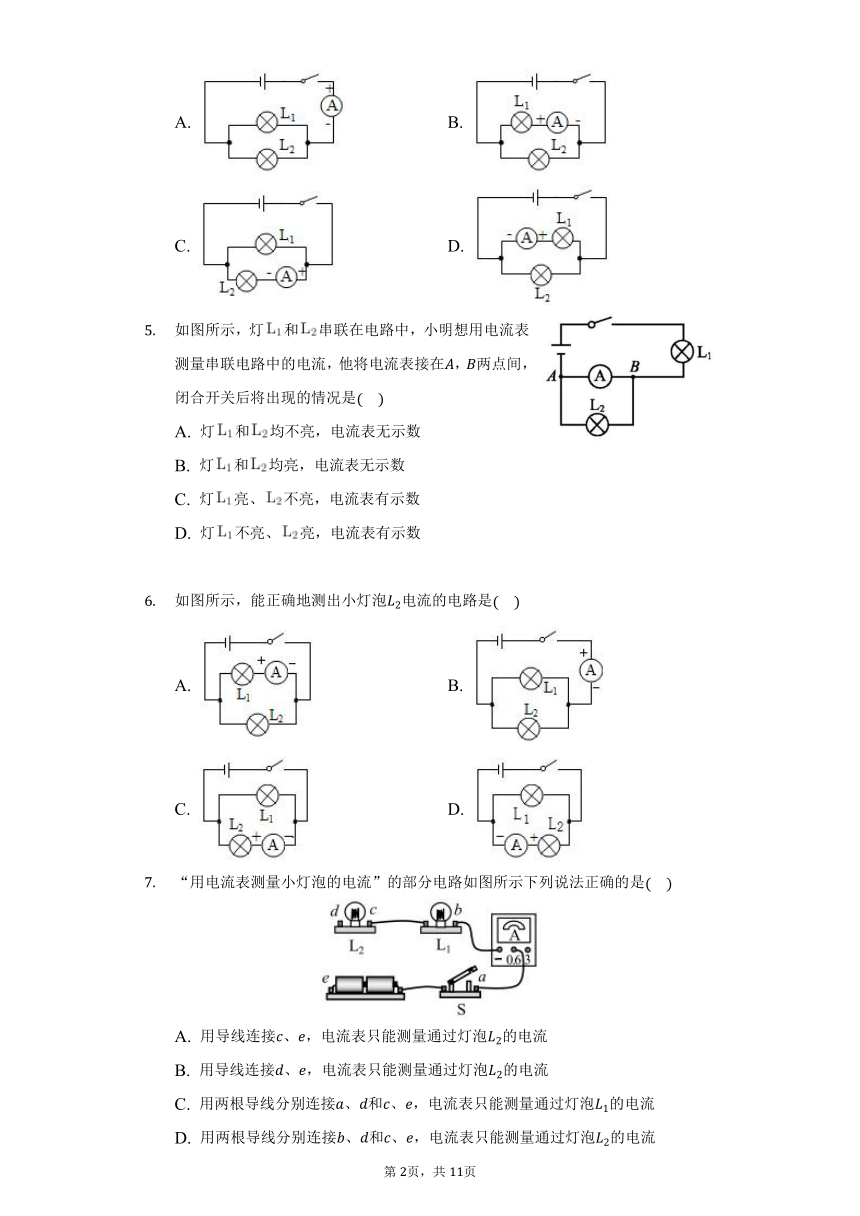

如图所示，灯和串联在电路中，小明想用电流表测量串联电路中的电流，他将电流表接在，两点间，闭合开关后将出现的情况是
A. 灯和均不亮，电流表无示数
B. 灯和均亮，电流表无示数
C. 灯亮、不亮，电流表有示数
D. 灯不亮、亮，电流表有示数
如图所示，能正确地测出小灯泡电流的电路是
A. B.
C. D.
“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是
A. 用导线连接、，电流表只能测量通过灯泡的电流
B. 用导线连接、，电流表只能测量通过灯泡的电流
C. 用两根导线分别连接、和、，电流表只能测量通过灯泡的电流
D. 用两根导线分别连接、和、，电流表只能测量通过灯泡的电流

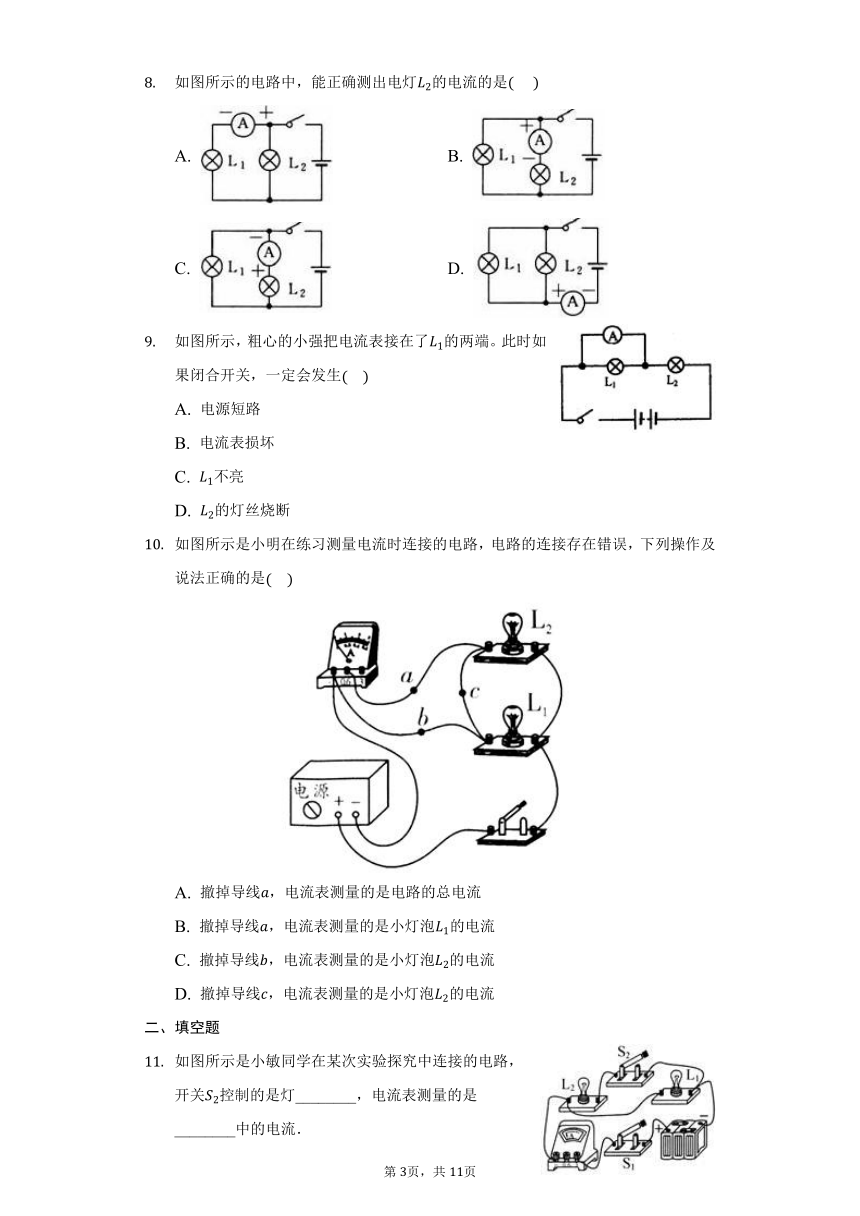

如图所示的电路中，能正确测出电灯的电流的是
A. B.
C. D.
如图所示，粗心的小强把电流表接在了的两端。此时如果闭合开关，一定会发生
A. 电源短路
B. 电流表损坏
C. 不亮
D. 的灯丝烧断
如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是
A. 撤掉导线，电流表测量的是电路的总电流
B. 撤掉导线，电流表测量的是小灯泡的电流
C. 撤掉导线，电流表测量的是小灯泡的电流
D. 撤掉导线，电流表测量的是小灯泡的电流
二、填空题
如图所示是小敏同学在某次实验探究中连接的电路，开关控制的是灯________，电流表测量的是________中的电流．

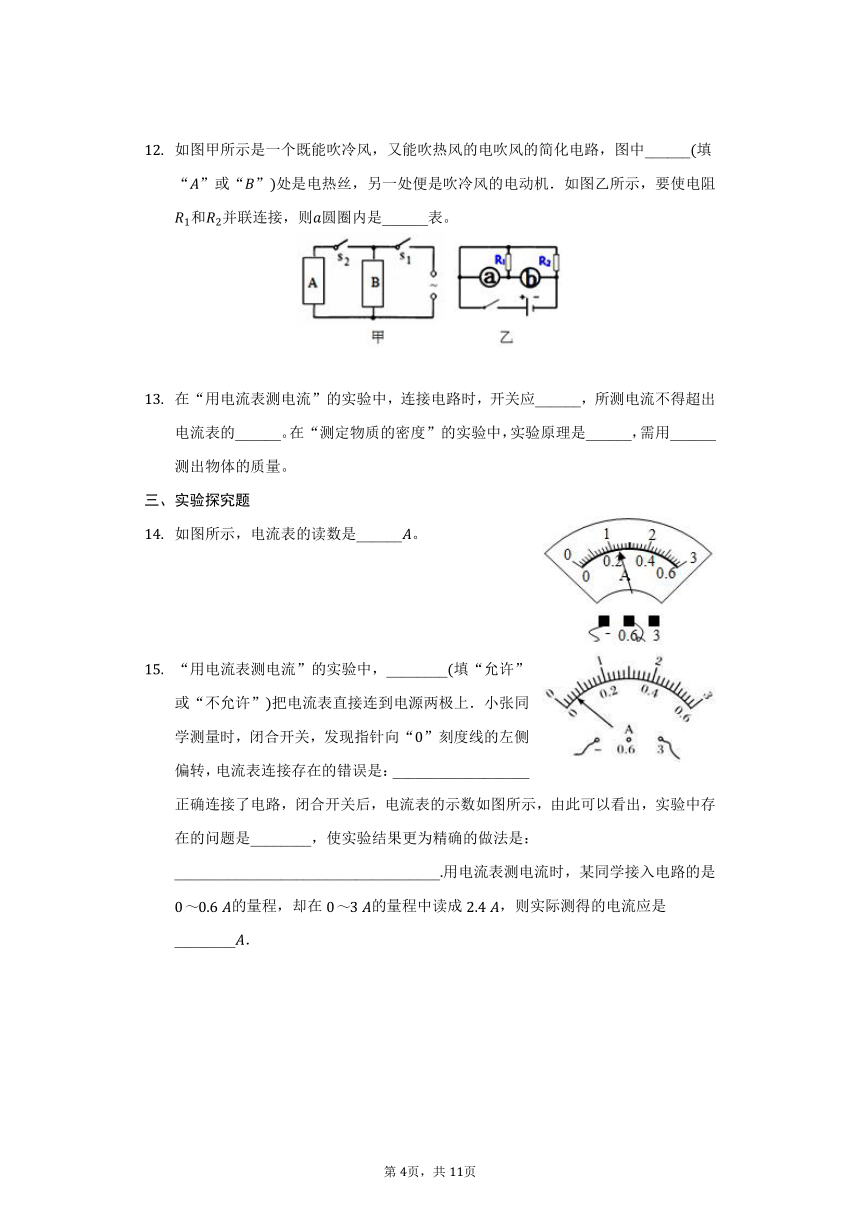

如图甲所示是一个既能吹冷风，又能吹热风的电吹风的简化电路，图中______填“”或“”处是电热丝，另一处便是吹冷风的电动机．如图乙所示，要使电阻和并联连接，则圆圈内是______表。
在“用电流表测电流”的实验中，连接电路时，开关应______，所测电流不得超出电流表的______。在“测定物质的密度”的实验中，实验原理是______，需用______测出物体的质量。
三、实验探究题
如图所示，电流表的读数是______。
“用电流表测电流”的实验中，________填“允许”或“不允许”把电流表直接连到电源两极上．小张同学测量时，闭合开关，发现指针向“”刻度线的左侧偏转，电流表连接存在的错误是：__________________，正确连接了电路，闭合开关后，电流表的示数如图所示，由此可以看出，实验中存在的问题是________，使实验结果更为精确的做法是：___________________________________用电流表测电流时，某同学接入电路的是的量程，却在的量程中读成，则实际测得的电流应是________．

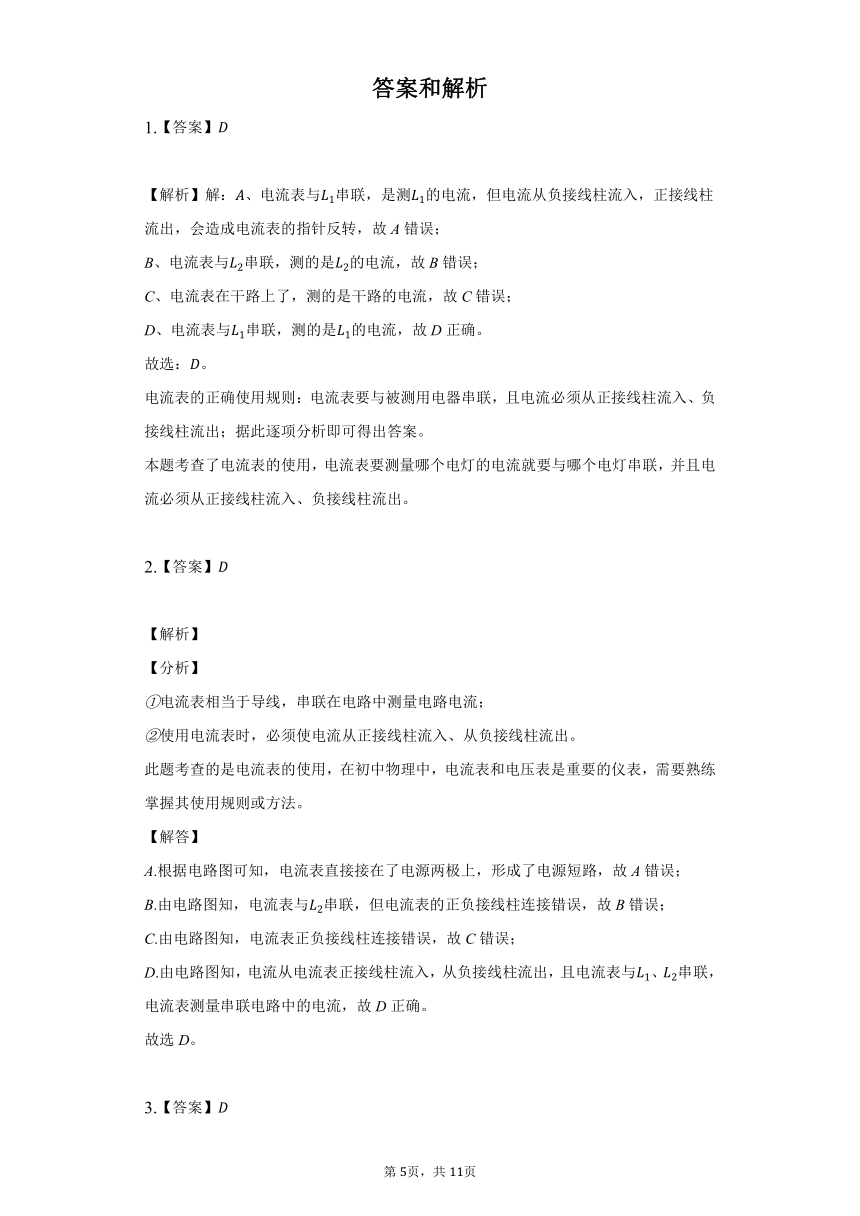

答案和解析
1.【答案】
【解析】解：、电流表与串联，是测的电流，但电流从负接线柱流入，正接线柱流出，会造成电流表的指针反转，故A错误；
B、电流表与串联，测的是的电流，故B错误；
C、电流表在干路上了，测的是干路的电流，故C错误；
D、电流表与串联，测的是的电流，故D正确。
故选：。
电流表的正确使用规则：电流表要与被测用电器串联，且电流必须从正接线柱流入、负接线柱流出；据此逐项分析即可得出答案。
本题考查了电流表的使用，电流表要测量哪个电灯的电流就要与哪个电灯串联，并且电流必须从正接线柱流入、负接线柱流出。
2.【答案】
【解析】
【分析】
电流表相当于导线，串联在电路中测量电路电流；
使用电流表时，必须使电流从正接线柱流入、从负接线柱流出。
此题考查的是电流表的使用，在初中物理中，电流表和电压表是重要的仪表，需要熟练掌握其使用规则或方法。
【解答】
A.根据电路图可知，电流表直接接在了电源两极上，形成了电源短路，故A错误；
B.由电路图知，电流表与串联，但电流表的正负接线柱连接错误，故B错误；
C.由电路图知，电流表正负接线柱连接错误，故C错误；
D.由电路图知，电流从电流表正接线柱流入，从负接线柱流出，且电流表与、串联，电流表测量串联电路中的电流，故D正确。
故选D。
3.【答案】
【解析】图中电流表测干路电流，图中电流表“”“”接线柱接反了，图中电流表测通过的电流，故A、、错．
4.【答案】
【解析】解：
A、图中电流表在干路上，电流表测干路电流，故A不符合题意；
B、图中电流表与串联，但电流表的正负接线柱接反了，不能测的电流，故B不符合题意；
C、图中两灯泡并联，电流表与串联，电流表测支路的电流，不能直接测量通过灯的电流，故C不符合题意；
D、图中电流表与串联，电流表的正负接线柱正确，能直接测量通过灯的电流，故D符合题意。
故选：。
电流表应与被测用电器串联，电流从正接线柱流入，负接线柱流出，根据电路图，分析电路结构，即可作出判断。
本题考查了电流表的使用，本题只要抓住电流表要与灯串联，且电流要从电流表的正接线柱流入、负接线柱流出即可解答。
5.【答案】
【解析】
【分析】
电流表的内阻很小、在电路中相当于短路，被短路的灯泡不发光，有电流通过的灯泡发光。
本题考查了电路的三种状态，明确电流表的内阻很小、在电路中相当于短路是关键。
【解答】
由电路图可知，将电流表接在、两点间时，灯泡被短路，电路为的简单电路，电流表测通过的电流，所以，灯亮，不亮，电流表有示数，故C正确，ABD错误。
6.【答案】
【解析】解：、由图示电路图可知，该电路为并联电路，电流表与小灯泡串联在支路，电流表的正负接线柱接反了，不能测出通过小灯泡的电流，故A错误；
B、由图示电路图可知，电流表测量的是两灯泡并联后的总电流，不能测出通过小灯泡的电流，故B错误；
C、由图示电路图可知，电流表与小灯泡串联，且电流从负接线柱流入，正接线柱流出，不能测量通过小灯泡的电流，故C错误；
D、由图示电路图可知，电流表与小灯泡串联在支路，电流表的正、负接线柱接法正确，能测量的是通过小灯泡的电流，故D正确。
故选：。
根据电流表与被测用电器串联，并且流入电流表的电流必须从正接线柱流入，负接线柱流出对四个选项逐一分析，即可找出正确选项。
本题考查电流表的正确使用方法的辨别情况，本题的关键是观察电流表的连接方式和正负接线柱的接法。
7.【答案】
【解析】解：、用导线连接、如图甲，此时只有灯泡接入电路中，所以电流表只能测量通过灯泡的电流，故A错误；
、用导线连接、如图乙，两个灯泡串联接入电路中，因串联电路中各处的电流相等，则此时电流表既能测通过灯泡的电流，也能测通过灯泡的电流，故B错误；
C、用两根导线分别连接、和、时如图丙，此时两个灯泡并联，电流表串联在的支路中，测量的是的电流，故C正确；
D、用两根导线分别连接、和、如图丁，此时两个灯泡并联，电流表接在干路中，测量的是干路的电流，故D错误。
故选：。
电流表可以测量用电器的电流，测量过程中，电流表与哪个用电器串联，就是测量哪个用电器的电流。
本题考查了电路的分析、电流表的连接方式，属于基础知识，明确电路的结构是解题的关键。
8.【答案】
【解析】
【分析】
电流表在电路中是串联使用的，与哪个用电器串联，则测哪个用电器的电流。
本题考查了电流表的使用：电流表要串联在电路中；
电流要从““接线柱流入，从““接线柱流出否则指针反转；
被测电流不要超过电流表的量程可以采用试触的方法来看是否超过量程。
【解答】
A.电流表与串联，测的电流；
B.电流表与串联，测的电流；
C.电流表的正负极接错了；
D.电流表在干路中，测干路中的电流，不能只读的电流。
故选B。
9.【答案】
【解析】解：由于电流表的内阻很小，在电路相当于导线，当把电流表接在了的两端时，电流表把灯短路，所以灯不亮，故C正确；
电流表与灯串联接入电路，电源不会短路，灯发光，电流表与灯不一定会烧坏，故ABD错误。
故选：。
由于电流表的内阻很小，连接在电路中时，相当于此处是导线连接的。
本题考查了电流表的特点，电流表电阻很小，相当于导线，使用时串联在电路里。
10.【答案】
【解析】
【分析】
本题主要考查电流表的使用，明确电流表与用电器串联是关键。
电流表使用时与被测电路串联；电流从“”接线柱流入，从“”接线柱流出，据此分析电路即可解答。
【解答】
由图可知，撤掉导线，电流经灯泡、导线回负极，电流表没有接入电路，故电流表测量的既不是总电流，也不是小灯泡的电流，故AB错误；
C.撤掉导线，电流从电源正极出发分两支，一支经灯泡、一支经灯泡，然后共同经电流表回负极，即电流表测量的是电路的总电流，故C错误；
D.撤掉导线，和并联，电流其中一支从电源正极出发经灯泡回负极，则电流表测量的是小灯泡的电流，故D正确。
故选D。
11.【答案】；干路
【解析】
【分析】
本题考查开关和电流表的使用。
开关串联在电路中使用，开关与哪部分串联就控制哪部分电路；电流表串联在电路中，与哪部分串联就测量哪部分电流。
【解答】
该电路有两条电流路径，为并联电路，开关和串联，故开关控制；电路表串联在干路中测量干路电流。
故答案为：；干路。
12.【答案】 电压
【解析】解：由图可知：当和都闭合时，与并联，同时工作，吹出的应是热风；而当闭合，断开时，所在支路没有接通，只有工作，吹出的应是冷风；所以此时工作是电动机，则是电动机，由此可知：是电热丝。
当开关闭合后，要使电阻、并联，电压表并联在两端，电流表串联电路中，故是电压表，是电流表。
故答案为：；电压。
吹风机的作用是吹出风，电热丝的作用是产生热，只有电动机工作时吹出的风是冷风，电动机和电热丝同时工作时吹出的是热风。
本题根据电压表和电流表的连接方式进行解答：电压表要并联在电路中，电流表要串联在电路中。
本题考查开关的注意和吹风机的工作特点，知道干路开关控制所有用电器，支路开关控制本支路用电器。
13.【答案】断开 量程 天平
【解析】解：
在“用电流表测电流”的实验中，连接电路时，为防止电路中出现短路现象造成电源或用电器的损坏，开关应断开；
使用电流表时，要选择合适的量程，所测电流不得超过它的量程；
在“测定物质密度”实验中，需要测出物体的质量和体积，利用密度公式计算物质的密度，所以实验原理是；
测量物体质量的仪器是天平。
故答案为：断开；量程；；天平。
为保护电路，连接电路时开关应断开；
电流表的使用规则：电流表要串联在电路中；
电流要从““接线柱流入，从““接线柱流出否则指针反转；
被测电流不要超过电流表的量程；
绝对不允许不经过用电器而把电流表连到电源的两极上；
根据密度的概念，密度是指质量与体积的比值；实验中用天平测量物体的质量。
本题考查了“用电流表测电流”实验中的注意事项和电流表的正确使用以及测量密度实验原理，是学生必须掌握的基本技能，属于基础知识的考查。
14.【答案】
【解析】解：由图可知，电流表使用的是量程，每一个大格代表，每一个小格代表，其读数为；
故答案为：。
电压表和电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数。
本题考查了电压表和电流表的读数，要明确读数方法，明确最小分度的确定，同时注意在读数时要注意视线应正对刻度线。
15.【答案】不允许；电流表正负接线柱接反了；量程选大了；换小量程或换量程；
【解析】略
