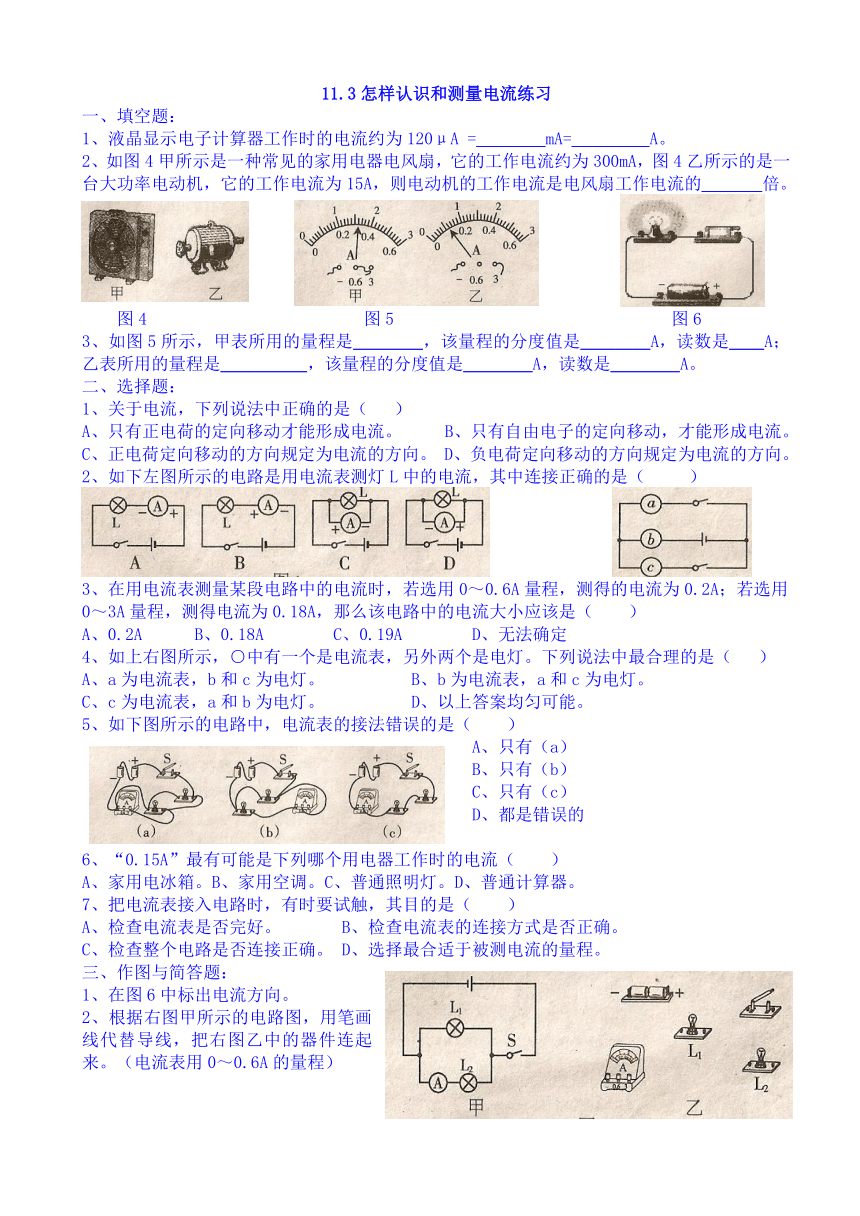

11.3怎样认识和测量电流练习

11.3怎样认识和测量电流练习
一、填空题：
1、液晶显示电子计算器工作时的电流约为120μA = mA= A。
2、如图4甲所示是一种常见的家用电器电风扇，它的工作电流约为300mA，图4乙所示的是一台大功率电动机，它的工作电流为15A，则电动机的工作电流是电风扇工作电流的 倍。
图4 图5 图6
3、如图5所示，甲表所用的量程是＿＿＿＿，该量程的分度值是＿＿＿＿A，读数是＿＿A；乙表所用的量程是＿＿＿＿＿，该量程的分度值是＿＿＿＿A，读数是＿＿＿＿A。
二、选择题：
1、关于电流，下列说法中正确的是（ ）
A、只有正电荷的定向移动才能形成电流。 B、只有自由电子的定向移动，才能形成电流。
C、正电荷定向移动的方向规定为电流的方向。 D、负电荷定向移动的方向规定为电流的方向。
2、如下左图所示的电路是用电流表测灯L中的电流，其中连接正确的是（ ）
3、在用电流表测量某段电路中的电流时，若选用0～0.6A量程，测得的电流为0.2A；若选用0～3A量程，测得电流为0.18A，那么该电路中的电流大小应该是（ ）
A、0.2A B、0.18A C、0.19A D、无法确定
4、如上右图所示，○中有一个是电流表，另外两个是电灯。下列说法中最合理的是（ ）
A、a为电流表，b和c为电灯。 B、b为电流表，a和c为电灯。
C、c为电流表，a和b为电灯。 D、以上答案均匀可能。
5、如下图所示的电路中，电流表的接法错误的是（ ）
A、只有（a）
B、只有（b）
C、只有（c）
D、都是错误的
6、“0.15A”最有可能是下列哪个用电器工作时的电流（ ）
A、家用电冰箱。B、家用空调。C、普通照明灯。D、普通计算器。
7、把电流表接入电路时，有时要试触，其目的是（ ）
A、检查电流表是否完好。 B、检查电流表的连接方式是否正确。
C、检查整个电路是否连接正确。 D、选择最合适于被测电流的量程。
三、作图与简答题：
1、在图6中标出电流方向。
2、根据右图甲所示的电路图，用笔画线代替导线，把右图乙中的器件连起来。（电流表用0～0.6A的量程）
参考答案
一、填空题：
1、50
2、0～0.6A 0.02 0.32 0～3A 0.1 0.6
二、选择题：
1、C 2、B 3、A 4、B 5、A 6、C 7、D
三、作图与简答：略
