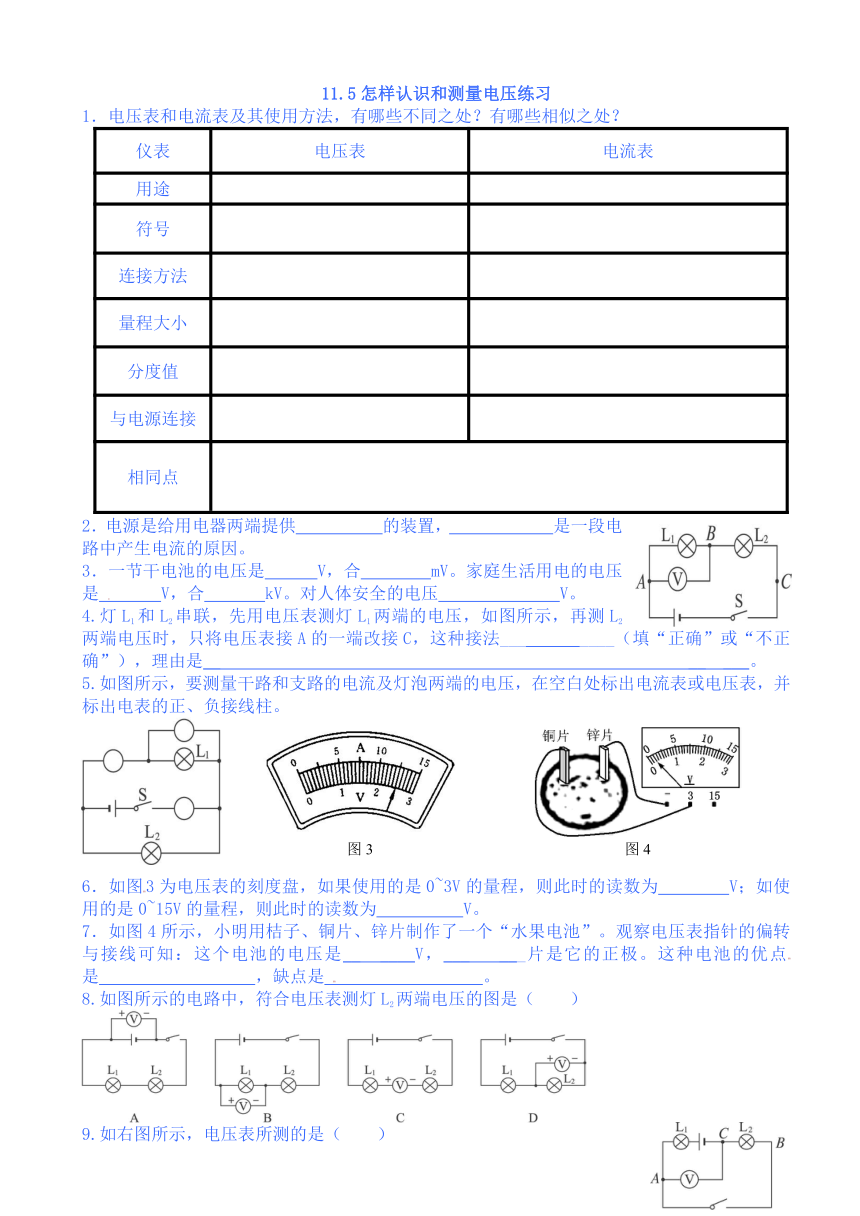

11.5怎样认识和测量电压练习

11.5怎样认识和测量电压练习
1．电压表和电流表及其使用方法，有哪些不同之处？有哪些相似之处？
仪表 电压表 电流表
用途
符号
连接方法
量程大小
分度值
与电源连接
相同点
2．电源是给用电器两端提供 的装置， 是一段电路中产生电流的原因。
3．一节干电池的电压是 V，合 mV。家庭生活用电的电压是 V，合 kV。对人体安全的电压 V。
4.灯L1和L2串联，先用电压表测灯L1两端的电压，如图所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法___ ____（填“正确”或“不正确”），理由是__ __ ___。
5.如图所示，要测量干路和支路的电流及灯泡两端的电压，在空白处标出电流表或电压表，并标出电表的正、负接线柱。
6．如图3为电压表的刻度盘，如果使用的是0~3V的量程，则此时的读数为 V；如使用的是0~15V的量程，则此时的读数为 V。
7．如图4所示，小明用桔子、铜片、锌片制作了一个“水果电池”。观察电压表指针的偏转与接线可知：这个电池的电压是__ ____V，___ ___片是它的正极。这种电池的优点是 ，缺点是 。
8.如图所示的电路中，符合电压表测灯L2两端电压的图是（ ）
9.如右图所示，电压表所测的是（ ）
A.电源电压 B.灯L1两端的电压
C.灯L2两端的电压 D.灯L1与L2两端的电压
10.如下图所示的各电路图中，电流表和电压表的使用均正确的是（ ）
11．关于电压，下列说法正确的是（ ）
A．电压就是电源内部产生的压力差 B．电压是电路中产生电流的原因
C．只要有电压就一定形成电流 D．电池没有接入电路时电流为零，因此电池的电压也为零
12．某实验小组要用电压表测量一节干电池的电压，同学们提出了以下一些做法：
①把电压表的正接线柱与干电池的负极相连，负接线柱与电池的正极相连；
②在刻度盘上读出电压值；
③选择电压表的量程为3V；
④把电压表的负接线柱与干电池的负极相连，正接线柱与电池的正极相连；
⑤选择电压表的量程为15V。
正确的实验步骤应当是（ ）
A.③②① B.①⑤② C.③④② D.④③②
13．请根据图甲所示的电路图，连接图乙所示的实物电路。
14.将下图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压，并画出电路图。
1．⑴不同之处：①电压表用于测量电压，符号为；电流表用于测量电流，符号为。②实验室常用的电压表有两个量程，分别为3V和15V；电流表的两个量程分别为0.6A和 3A。③在测量时，电压表要与被测电路或用电器并联；电流表必须串联在被测电路中。④只要不超过量程，电压表可以并联在电源两端测其电压；电流表不能与电源或用电器并联。 ⑵相似之处：①外形相似，实验室常用的电压表和电流表都有三个接线柱、两个量程；②连接电压表和电流表时，都要使电流从电表的“+”接线柱流入、从“-”接线柱流出；③在使用电压表和电流表时，被测电压或电流不能超过电表的量程。
2．电压 电压 3．1.5 1.5×103 220 0.22 ≤36 4不正确 这样会使电流从电压表的负接线柱流入、正接线柱流出，指针反向偏转，损坏电压表 5.
6．2.5 12.5 7．0.2 铜 不污染环境 电压太低 8.D 9. C 10.D 11．B 12．C 13．如图所示。
14.
图4
图3
图11-33
图
