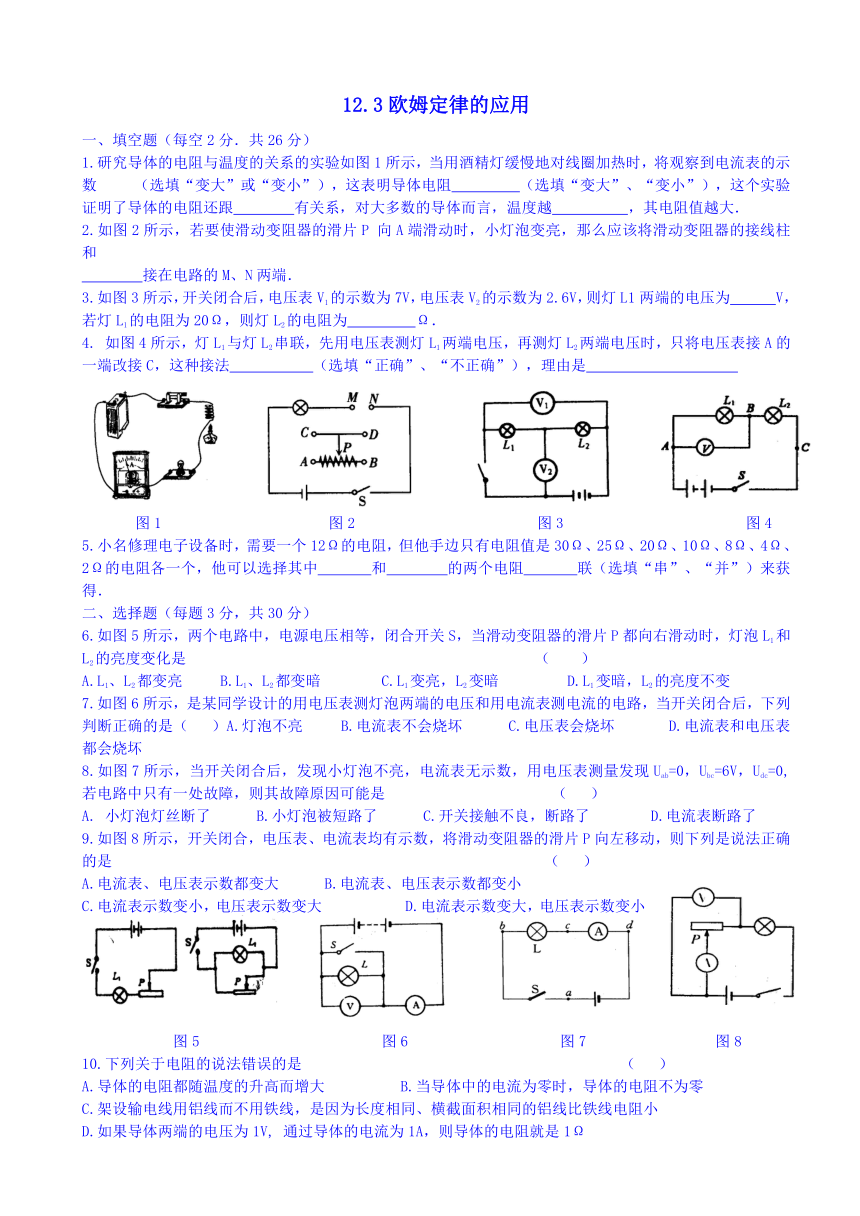

12.3欧姆定律的应用
一、填空题（每空2分．共26分）
1.研究导体的电阻与温度的关系的实验如图1所示，当用酒精灯缓慢地对线圈加热时，将观察到电流表的示数 （选填“变大”或“变小”），这表明导体电阻 （选填“变大”、“变小”），这个实验证明了导体的电阻还跟 有关系，对大多数的导体而言，温度越 ，其电阻值越大．
2.如图2所示，若要使滑动变阻器的滑片P 向A端滑动时，小灯泡变亮，那么应该将滑动变阻器的接线柱 和
接在电路的M、N两端．
3.如图3所示，开关闭合后，电压表V1的示数为7V，电压表V2的示数为2.6V，则灯L1两端的电压为 V，若灯L1的电阻为20Ω，则灯L2的电阻为 Ω．
4. 如图4所示，灯L1与灯L2串联，先用电压表测灯L1两端电压，再测灯L2两端电压时，只将电压表接A的一端改接C，这种接法 （选填“正确”、“不正确”），理由是
图1 图2 图3 图4
5.小名修理电子设备时，需要一个12Ω的电阻，但他手边只有电阻值是30Ω、25Ω、20Ω、10Ω、8Ω、4Ω、2Ω的电阻各一个，他可以选择其中 和 的两个电阻 联（选填“串”、“并”）来获得．
二、选择题（每题3分，共30分）
6.如图5所示，两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是 （ ）
A.L1、L2都变亮 B.L1、L2都变暗 C.L1变亮，L2变暗 D.L1变暗，L2的亮度不变
7.如图6所示，是某同学设计的用电压表测灯泡两端的电压和用电流表测电流的电路，当开关闭合后，下列判断正确的是（ ）A.灯泡不亮 B.电流表不会烧坏 C.电压表会烧坏 D.电流表和电压表都会烧坏
8.如图7所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现Uab=0，Ubc=6V，Udc=0,若电路中只有一处故障，则其故障原因可能是 （ ）
A. 小灯泡灯丝断了 B.小灯泡被短路了 C.开关接触不良，断路了 D.电流表断路了
9.如图8所示，开关闭合，电压表、电流表均有示数，将滑动变阻器的滑片P向左移动，则下列是说法正确的是 （ ）
A.电流表、电压表示数都变大 B.电流表、电压表示数都变小
C.电流表示数变小，电压表示数变大 D.电流表示数变大，电压表示数变小
图5 图6 图7 图8
10.下列关于电阻的说法错误的是 （ ）
A.导体的电阻都随温度的升高而增大 B.当导体中的电流为零时，导体的电阻不为零
C.架设输电线用铝线而不用铁线，是因为长度相同、横截面积相同的铝线比铁线电阻小
D.如果导体两端的电压为1V, 通过导体的电流为1A，则导体的电阻就是1Ω

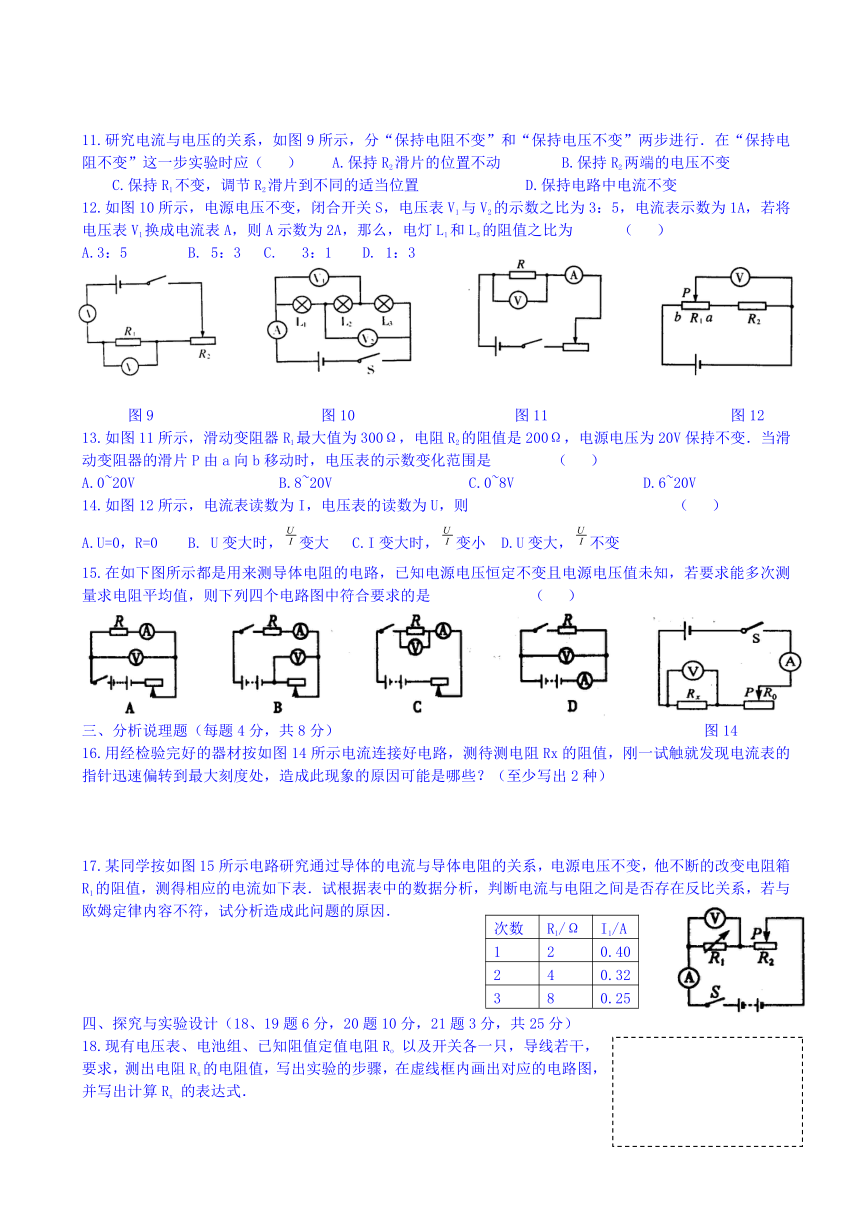

11.研究电流与电压的关系，如图9所示，分“保持电阻不变”和“保持电压不变”两步进行．在“保持电阻不变”这一步实验时应（ ） A.保持R2滑片的位置不动 B.保持R2两端的电压不变
C.保持R1不变，调节R2滑片到不同的适当位置 D.保持电路中电流不变
12.如图10所示，电源电压不变，闭合开关S，电压表V1与V2的示数之比为3：5，电流表示数为1A，若将电压表V1换成电流表A，则A示数为2A，那么，电灯L1和L3的阻值之比为 （ ）
A.3：5 B. 5：3 C. 3：1 D. 1：3
图9 图10 图11 图12
13.如图11所示，滑动变阻器R1最大值为300Ω，电阻R2的阻值是200Ω，电源电压为20V保持不变．当滑动变阻器的滑片P由a向b移动时，电压表的示数变化范围是 （ ）
A.0~20V B.8~20V C.0~8V D.6~20V
14.如图12所示，电流表读数为I，电压表的读数为U，则 （ ）
A.U=0，R=0 B. U变大时，变大 C.I变大时，变小 D.U变大，不变
15.在如下图所示都是用来测导体电阻的电路，已知电源电压恒定不变且电源电压值未知，若要求能多次测量求电阻平均值，则下列四个电路图中符合要求的是 （ ）
三、分析说理题（每题4分，共8分） 图14
16.用经检验完好的器材按如图14所示电流连接好电路，测待测电阻Rx的阻值，刚一试触就发现电流表的指针迅速偏转到最大刻度处，造成此现象的原因可能是哪些？（至少写出2种）
次数 R1/Ω I1/A
1 2 0.40
2 4 0.32
3 8 0.25
17.某同学按如图15所示电路研究通过导体的电流与导体电阻的关系，电源电压不变，他不断的改变电阻箱R1的阻值，测得相应的电流如下表．试根据表中的数据分析，判断电流与电阻之间是否存在反比关系，若与欧姆定律内容不符，试分析造成此问题的原因．
四、探究与实验设计（18、19题6分，20题10分，21题3分，共25分）
18.现有电压表、电池组、已知阻值定值电阻Ro 以及开关各一只，导线若干，要求，测出电阻Rx的电阻值，写出实验的步骤，在虚线框内画出对应的电路图，并写出计算Rx 的表达式．
19.如图16所示，小名在某次实验时，用如下电路测未知电阻R的阻值．如果闭合开关，用如下电路进行实验，可能出现的现象和不利之处分别是：
（1）现象： ，
不利： ；
（2）现象： ，
不利： ；
（3）现象： ；
不利： ．
20.小名按下图所示的电路图进行探究性实验．实验时电阻R1保持不变，滑动变阻器R2的最大值为20Ω，三次改变滑动变阻器的滑片P的位置，得到下表中的实验数据：
次数 A1示数/A A2示数/A V1示数/V V2示数/V V示数/V
1 0.4 0.4 4 8 12
2 0.6 0.6 6 6 12
3 0.8 0.8 8 4 12
请回答：（1）上图电路是 联电路，电压表V测 两端的电压．
（2）比较电流表A1和A2的示数，可得结论是： ；
（3）比较三只电压表示数，可得结论： ；
（4）比较电流表A1（或A2）和电压表V1示数，可得结论： ；
（5）定值电阻R1= Ω，第三次实验中R2接入电路的电阻值为 Ω．
（6）当滑动变阻器的滑片P向右移动时，电流表A1示数将 ，电压表V1示数将 ，电压表V2示数将 （选填“变大”、“变小”或“不变”）．
21. 在温度一定的条件下，做探究“决定电阻大小的因素”的实验，采用了控制变量的方法．下表是某次研究性学习小组的实验数据记录．根据实验数据的分析，回答下列问题：
导体代号 A B C D E F
长度/m 1.0 0.5 1.5 1.0 1.5 1.5
横截面积/mm2 1.2 0.8 1.0 0.6 0.8 1.0
材 料 锰铜 钨 镍铬丝 锰铜 钨 锰铜
（1）选择B、E导体进行对比，是为了研究导体电阻大小与 是否有关系；
（2）为了研究导体电阻与横截面积的关系，应选择的两根导体是D和 （填导体的代号）；
（3）比较表格中导体C、F对应的数据，可以得到的结论是 ．
五、计算题（22题5分，23题6分，共11分）
22.如图所示，电源电压U恒定不变，当开关S闭合时，电流表的示数为1.2A；当开关S断开时，电流表的示数是0.4A，电压表的示数为6V，则两个灯泡的电阻分别为多大？开关S断开时，电路中的电阻最大能为多少Ω？
23. 如图19所示电路，电阻R1=5Ω,滑动变阻器R2的阻值范围0～20Ω，电源电压为3V，且保持不变．求：
（1）电流表的最大示数和最小示数分别多大？
（2）电压表示数的最大值和最小值．
图17
