第二节 地球仪和经纬网（地球基础经纬网）

(共46张PPT)
地球基础—经纬网
一、地球的形状、大小
平均半径：
赤道周长：
地球形状：
地球并非正圆球，而是两极稍扁、赤道略鼓的不规则球体。
6371千米
4万千米
二、地球仪的构造要件
①地轴：
通过地心的地球自转的假想轴
②两极：
地轴与地球表面相交的两点
③赤道：
地球表面与两极等距离的大圆圈
(长约4万千米)
南岭山水制作
④经纬线：
地球仪上，连接南北两极和纬线垂直相交的线，又称子午线。
经线都是半圆且相交于南北两极，任一经线圈把地球分成两个半球。
所有经线的长度都相等
经线指示南北方向

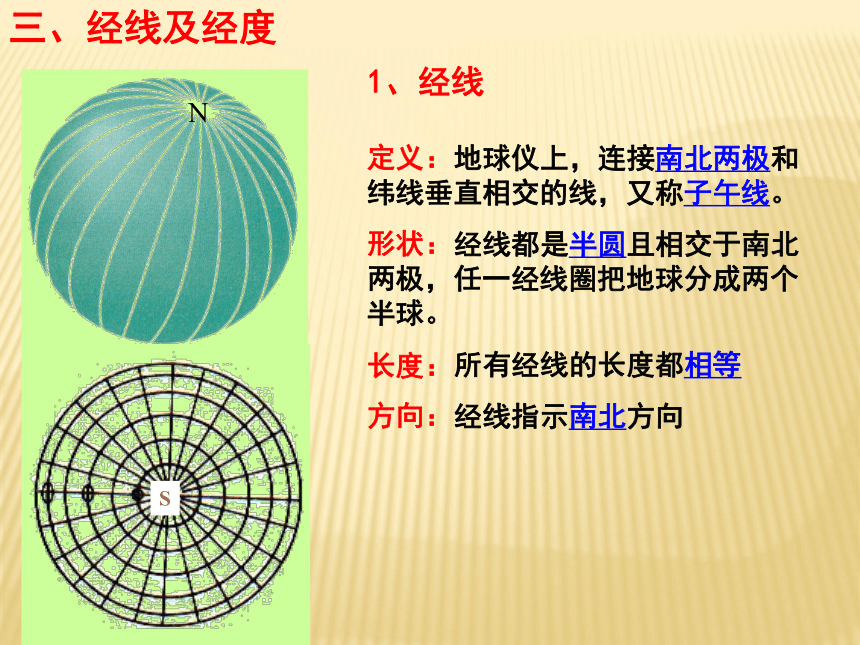

三、经线及经度
N
N
S
1、经线
定义：
形状：
长度：
方向：

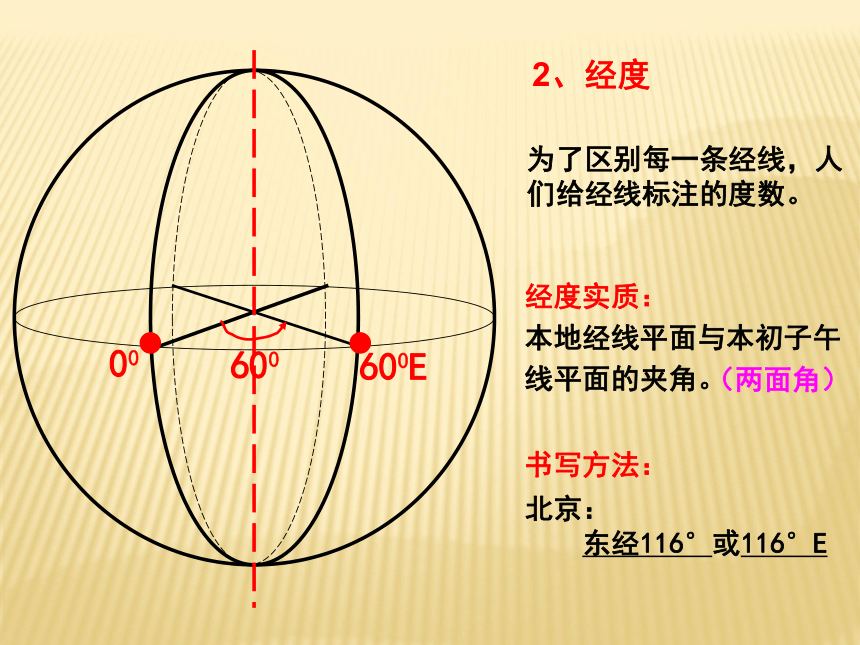

2、经度
为了区别每一条经线，人们给经线标注的度数。
经度实质：
本地经线平面与本初子午线平面的夹角。
（两面角）
00
600E
600
书写方法：
北京：
东经116°或116°E
东经
西经
向西增大
向东增大
西经
东经
经度划分：
以本初子午线（0°经线）为起点，向东、向西各划分180°，以东为东经，以西为西经。
△本初子午线即0°经线——经过英国伦敦格伦尼治天文台的经线
△东经——0°经线向东到180°的经度
△西经——0°经线向西到180°的经度
120°
0°
30°
45°
60°
75°
90°
105°
135°
150°
165°
180°
165°
150°
135°
120°
105°
90°
75°
60°
45°
30°
15°
15°
西经
东经

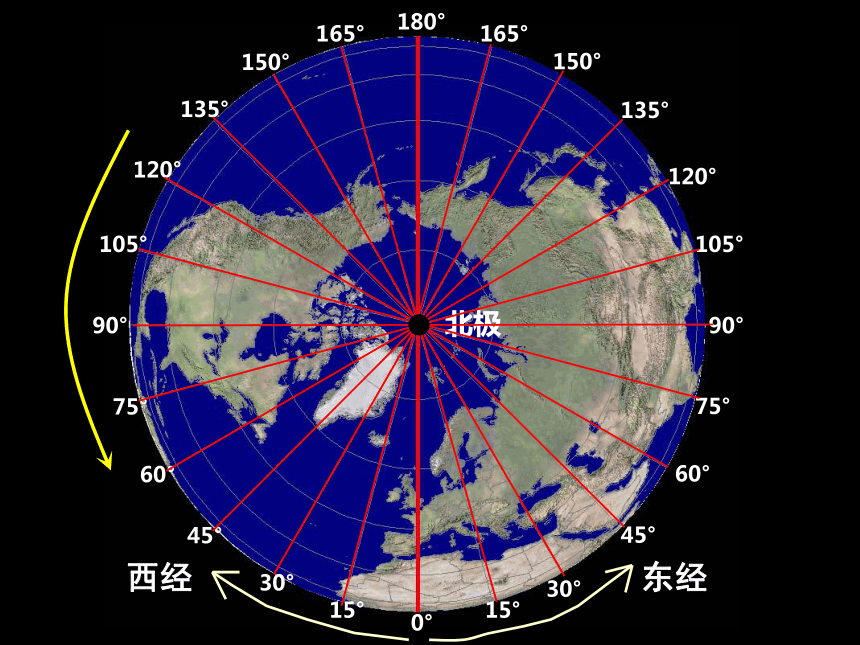

北极
30°
20°
10°
10°
20°
30°
东
顺自转方向,经度增大为东经
东经
西经
160°
东半球
西半球

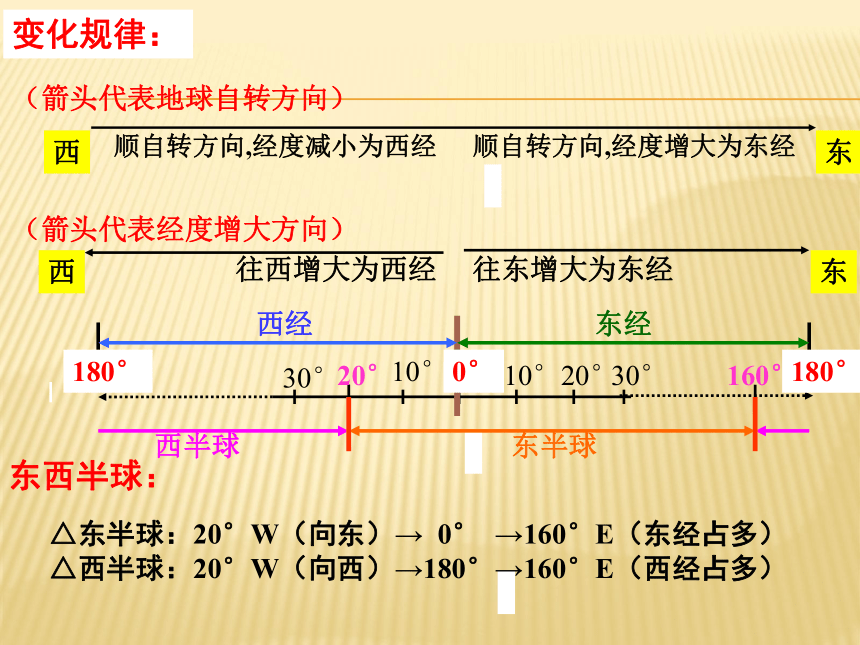

变化规律：
顺自转方向,经度减小为西经
西
（箭头代表地球自转方向）
（箭头代表经度增大方向）
往西增大为西经
往东增大为东经
0°
180°
180°
东
西
东西半球：
△东半球：20°W（向东）→ 0° →160°E（东经占多）
△西半球：20°W（向西）→180°→160°E（西经占多）
20°W和160°E的经线圈把地球分为东、西半球
△东半球主要大洲：欧洲、非洲、亚洲、大洋洲
△西半球主要大洲：北美洲、南美洲
△南极洲和北冰洋跨经度360°
N
S
L1
L3
L2

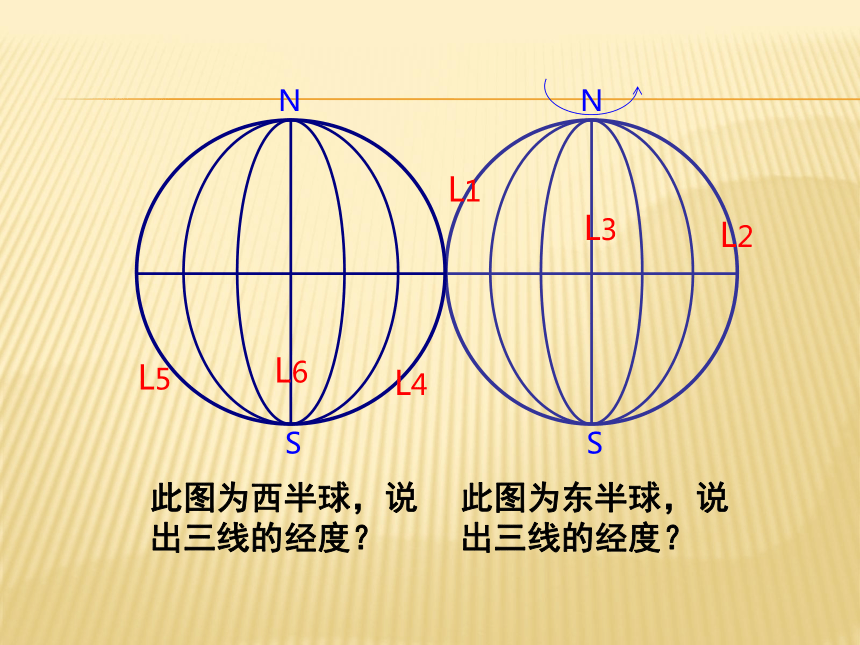

此图为东半球，说出三线的经度？
N
S
L5
L6
L4
此图为西半球，说出三线的经度？
0°：
180°：
20°W：
160°E：

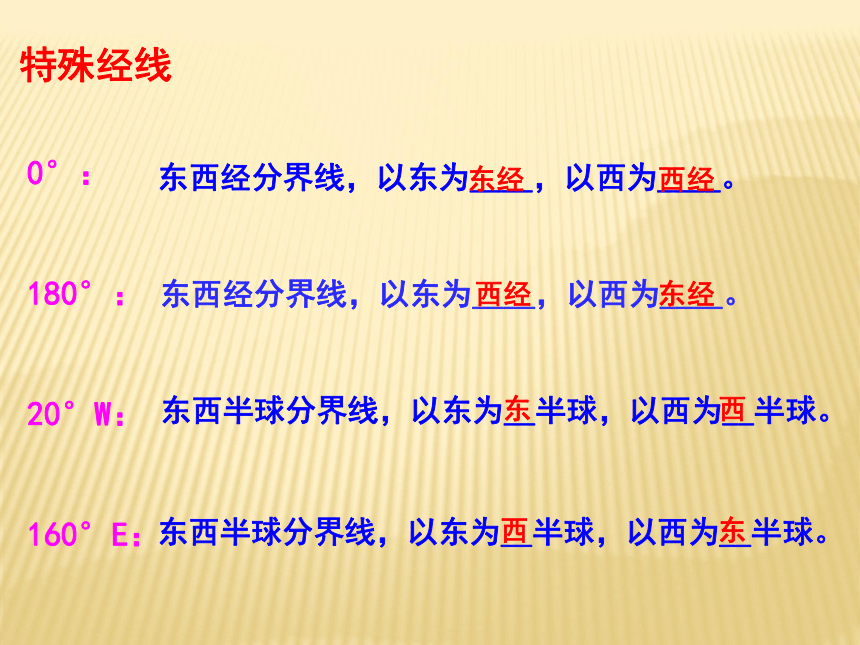

特殊经线
东西半球分界线，以东为__半球，以西为__半球。
东西经分界线，以东为____，以西为____。
东西经分界线，以东为____，以西为____。
东西半球分界线，以东为__半球，以西为__半球。
东经
西经
西经
东经
东
西
西
东
四、纬线及纬度
1、纬线
定义：
形状：
相互关系：
长度：
方向：
N
在地球仪上，同赤道平行的线；也就是与经线圈垂直的线。
与地轴垂直并且环绕地球一周的圆圈。
除极点外，纬线都是圆
互相平行
纬线的长度从赤道往两极递减，极点是零
指示东西方向
2、纬度
90°N
以赤道（0°度纬线）为起点，向南向北各划分90°，赤道以北为北纬，赤道以南为南纬
实质：
划分方法：
书写方法:
北京：
（线面角）
北纬40°或40°N
本地点到球心连线与赤道平面的夹角。
赤道0°，南北极点90°。
90°S
0°
15°
30°
45°
60°
75°
15°
30°
45°
60°
75°
90°
90°
向北增大为北纬,
向南增大为南纬,
南北纬的划分
南北半球的划分
北半球
南半球
南半球
北半球
赤道
赤道把地球分成南、北半球。
0o
10o
20o
30o
90o
10o
20o
30o
90o
南纬
北纬
赤道
往北增大为北纬
往南增大为南纬
变化规律
南北半球
北半球
南半球
赤道
北极
南极
60°N
90°N
30°N
30°S
60°S
0°
90°S
中纬度
低纬度
高纬度
中纬度
高纬度
低纬度
低中高纬的划分
有直射阳光，且直射两次
无直射
无直射
有极昼极夜
有极昼极夜
热带
北温带
南温带
北寒带
南寒带
五带的划分
0°：
30°：
60°：
90°：
23°26′：
66°34′：
特殊纬线
极圈，温带和寒带分界线，有无极昼和极夜现象的分界线
最长的纬线，南北半球的分界线
低中纬度分界线
高中纬度分界线
南北极点
回归线，热带和温带分界线，有无太阳直射现象的分界线
经线
纬线
定义
特
点
经线和纬线小结
形状
相互关系
间隔
指示方向
长度
顺着东西方向，环绕地球一周的圆圈
地球仪上，连接南北两极，并和纬线垂直相交的线
圆圈，所以又称纬线圈，赤道平分地球
长度不等，赤道最长，由赤道向两极递减，两极成点；南北纬度数相同即长度相同。
所有纬线相互平行
任意两条纬线间间隔相等
指示东西方向
半圆，两条正对的经线组成经线圈，每个经线圈均可平分地球
所有经线长度都相等
所有经线交于南北极点
任意两条经线间的间隔，在赤道上最大，向两极递减
指示南北方向
经度和纬度小结
经度
纬度
标注的起
始位置
划分方法
分布规律
向南向北各划分90°，赤道以北为北纬，
赤道以南为南纬
向东向西各划分180°，0°经线以东为东经，0°经线以西为西经
赤道（0°纬线）
本初子午线（0°经线）
北纬的度数愈向北愈大，北极点为90°N；
南纬的度数愈向南愈大，南极点为90°S
东经的度数向东愈大；西经的度数向西愈大。
代号
东经（E）
西经（W）
北纬（N）
南纬（S）
半球的划分
20°W和160°E组成的经线圈是东西半球的分界线
20°W和160°E组成的经线圈是东西半球的分界线
0°
30°
60°
90°
120°
150°
30°
90°
120°
30°
60°
30°
90°
90°
60°
30°
60°
90°
30°
60°
90°
15°
45°
75°
15°
45°
75°
75°
45°
15°
15°
45°
75°
A
G
你能说出上图A、B、C、D、E、F、G地的经度和纬度吗？
E
C
F
60°
150°
D
B
经纬网：经线和纬线相互垂直交织而成
作用：
△确定位置
△判别方向
△计算距离
　　　　
五、经纬网的应用
1、利用经纬网确定地理坐标
（1）方格状经纬网图
40°
60°
80°
0°
40°
80°
A
B
（2）俯视经纬网图（极地）
（3）侧视经纬网图
地球自转方向
判读各点的地理坐标
20°
30°
30°
20°
A
B（40°N ， 80°W）
A（30°S ， 30°W）
C（30°S ，170°E）
习题训练：
100°
170°
160°
130°
0°
30°
60°
90°
C
(4)地球上的对趾点：过地心的一条直线和地面相交的两点
Ａ
Ｂ
Ｃ
Ｄ
0°
180°
S
对趾点：经度之和为180°分属东西半球，纬度相等分属南北半球
如：北京（40°N，116°E）的对趾点就是
（40°S，64°W），南美洲附近
△南北方向的判断：
①若两地都是北纬，则纬度数值___的地点位置偏北，
数值___的地点位置偏南。
②若两地都是南纬，则纬度数值___的地点位置偏北，
数值___的地点位置偏南。
③若两地中的一地为北纬，另一地为南纬，则____的地点位置偏北，____的地点位置偏南。
北纬
南纬
大
小
小
大
（1）据两地经纬度判断方向
2、据经纬度及经纬网判断方向
△东西方向的判断
①两个相比较的地点同是东经，则经度数值__的在东面,
经度数值__的在西面.
②两个相比较的地点同是西经，则经度数值__的在东面,
经度数值__的在西面.
③两个相比较的地点分别为东经和西经：
两地经度数和﹤180°，__经度的地点在东面；
两地经度数和﹥180°，__经度的地点在东面；
两地经度数和 = 180°，________。
大
小
小
大
东
西
不分东西
东西方向是相对的，理论上没有最东、最西地点。
（应用“劣弧定向”法）
①位于同一经线上两点为__________关系，
位于同一纬线上两点为__________关系。
②按经线确定南北方向是绝对的，____是地球上最北地点，它四周都是____，____则相反。
按纬线确定东西方向是相对的，理论上没有最东、最西的地点。
③若两点既不在同一条经线上又不在同一条纬线上，在确定两点间的方位时，
a.看两点所在经线，确定哪点在东，哪点在西；
b.看两点所在纬线，确定哪点在南，哪点在北，
c.把此两点结合在一起。
（2）经纬网图上判断方向
北极
南方
南极
正南、正北
正东、正西
（应用“劣弧定向”法）
南
南
南
南
北极
A
B
北极
A
B
④在以极地为中心的经纬网图上，
判断南北方向的最简捷方法是：两个相比较的地点越接近北极点的越偏北，反之越接近南极点的越偏南。
判断东西方向的最简捷方法是：在相比较的两地之间的劣弧上， 画出地球自转方向箭头，箭尾为西，箭首为东；
Ａ
Ｂ
Ｃ
Ｄ
0°
１８0°
N
甲地在乙地什么方向，丙地在丁地的什么方向。
W
W
W
甲地在乙地什么方向，丙地在丁地的什么方向。
B点在A点什么方向， B在C点什么方向？
A
B
C
甲地在乙地什么方向，丙地在丁地的什么方向。
北
西
南
东
1020
1080
220
260
B
A点在B点的什么方向？
20°N，15°W
24°S，108°E
西北
3、利用经纬网计算两点间距离的方法
（1）经纬线长度特点
纬线赤道最长，往两极纬线圈越来越短。
经线长度都相等。
（2）利用经纬网计算距离
R
r
α
计算方法
地球平均半径6371千米
球面上大圆周长 = 2π×6371千米≈ 40000千米
360。
111千米/1。
①同一经线上，跨纬度1°的弧长约是 。
②赤道上，跨经度1°的弧长约是 ；
任一纬线上，跨经度1°的弧长约是____________；
111km
111km
111km×cosα
60°N上，跨经度1°的弧长约是_______
55.5km
00
600E
600
A
B
AB弧长为：
111km×60
1．在地球仪上，0°纬线与0°经线相比（ ）
A．正好等长
B．0°纬线稍长
C．0°经线稍长
D．0°纬线约是0°经线长度的2倍
D
2．与120°E经线共同组成经线圈的另一条经线的经度是（ ）
A．60°E B．60°W
C．120°W D．0°
B
【习题训练】
右图是一幅经纬网格图，据此回答3~4题：
3．A点的地理坐标是（ ）
A．(10 S，170 E) B．(10 N，170 W)
C．(10 N，170 E) D．(10 S，170 W)
4．既位于北半球又位于西半球的点是（ ）
①A点 ②B点 ③C点 ④D点
A．①② B．②③ C．③④ D．②④
C
A
C
6．地球上的某点，其南侧是中纬度，北侧是低纬度，西侧为东半球，东侧为西半球，该点是（ ）
A．30°N，160°E B．30°N，20°W
C．30°S，20°W D．30°S，160°E
D
A．A点的纬度是20°，经度是15°
B．A点的纬度是20°N，经度是15°E
C．根据东、西半球的划分，A点位于东半球
D．根据南、北半球的划分，A点位于南半球
5．关于下图中A点位置的说法正确的是( )
7．在右图的经纬网中，A点在B点的方向是（ ）
A．东南方 B．东北方
C．西南方 D．西北方
D
8．甲地位于98°E，31°N；乙地位于88°W，28°S。甲地在乙地的（ ）
A．西北方向 B．东北方向
C．东南方向 D．西南方向
A
9．若一架飞机由右图中A点经B点飞往C点，其飞行方向正确的是（ ）
A．一直向正东方向
B．一直向正西方向
C．由A点飞往B点是向西北飞，
由B点飞往C点是向西南飞
D．由A点飞往B点是向东北飞，
由B点飞往C点是向西北飞
C
10． 2004年7月28日，我国第一个北极科学考察站：
黄河站(78°55′N，11°56′E)建成。
黄河站至北极点的距离约为（ ）
A．600千米 B．900千米
C．1200千米 D．1500千米
C
