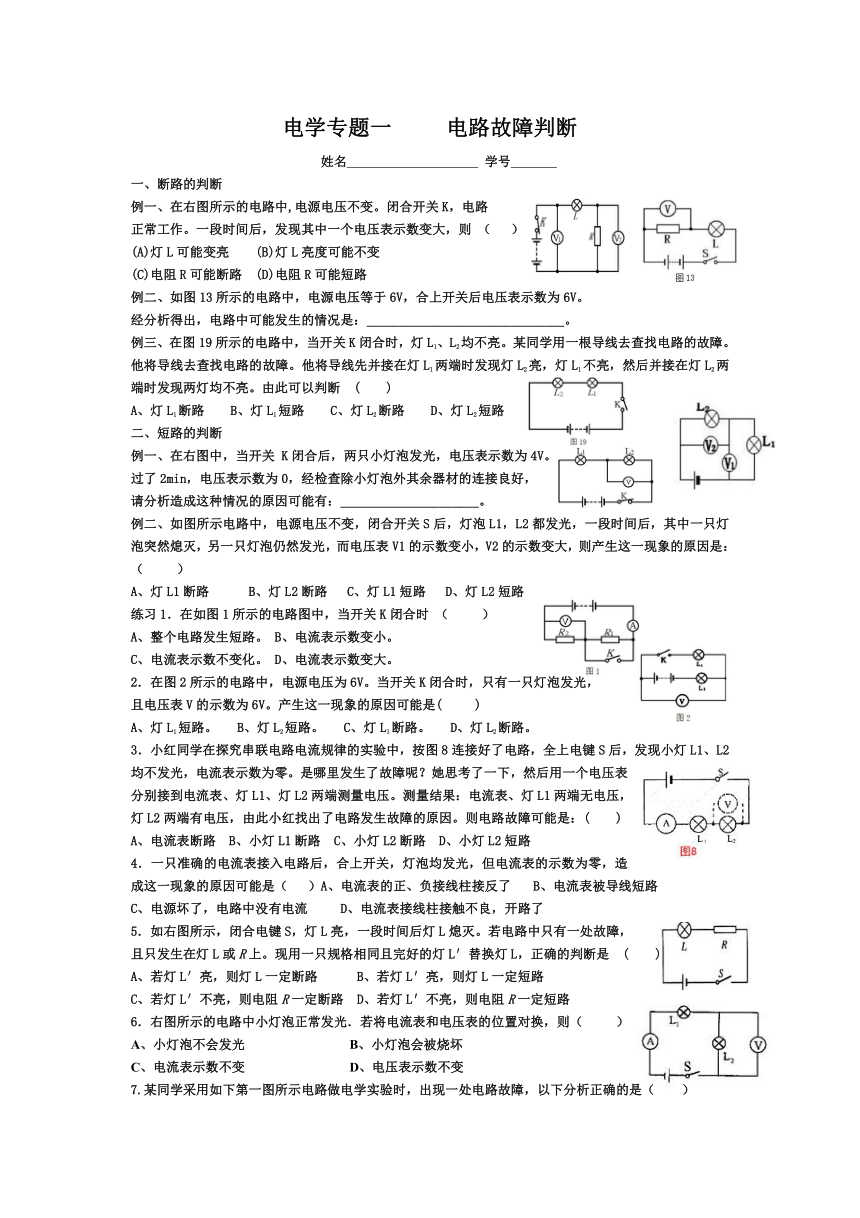

电学专题一 电路故障判断
姓名 学号
一、断路的判断
例一、在右图所示的电路中,电源电压不变。闭合开关K，电路
正常工作。一段时间后，发现其中一个电压表示数变大，则 （ ）
(A)灯L可能变亮 (B)灯L亮度可能不变
(C)电阻R可能断路 (D)电阻R可能短路
例二、如图13所示的电路中，电源电压等于6V，合上开关后电压表示数为6V。
经分析得出，电路中可能发生的情况是：______________________________。
例三、在图19所示的电路中，当开关K闭合时，灯L1、L2均不亮。某同学用一根导线去查找电路的故障。他将导线去查找电路的故障。他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。由此可以判断 ( )
A、灯L1断路 B、灯L1短路 C、灯L2断路 D、灯L2短路
二、短路的判断
例一、在右图中，当开关 K闭合后，两只小灯泡发光，电压表示数为4V。
过了2min，电压表示数为0，经检查除小灯泡外其余器材的连接良好，
请分析造成这种情况的原因可能有：_____________________。
例二、如图所示电路中，电源电压不变，闭合开关S后，灯泡L1，L2都发光，一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大，则产生这一现象的原因是：（ ）
A、灯L1断路 B、灯L2断路 C、灯L1短路 D、灯L2短路
练习1．在如图1所示的电路图中，当开关K闭合时 （ ）
A、整个电路发生短路。 B、电流表示数变小。
C、电流表示数不变化。 D、电流表示数变大。
2．在图2所示的电路中，电源电压为6V。当开关K闭合时，只有一只灯泡发光，
且电压表V的示数为6V。产生这一现象的原因可能是( )
灯L1短路。 B、灯L2短路。 C、灯L1断路。 D、灯L2断路。
3．小红同学在探究串联电路电流规律的实验中，按图8连接好了电路，全上电键S后，发现小灯L1、L2均不发光，电流表示数为零。是哪里发生了故障呢？她思考了一下，然后用一个电压表分别接到电流表、灯L1、灯L2两端测量电压。测量结果：电流表、灯L1两端无电压，灯L2两端有电压，由此小红找出了电路发生故障的原因。则电路故障可能是：( )
A、电流表断路 B、小灯L1断路 C、小灯L2断路 D、小灯L2短路
4．一只准确的电流表接入电路后，合上开关，灯泡均发光，但电流表的示数为零，造成这一现象的原因可能是（ ）A、电流表的正、负接线柱接反了 B、电流表被导线短路
C、电源坏了，电路中没有电流 D、电流表接线柱接触不良，开路了
如右图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，
且只发生在灯L或R上。现用一只规格相同且完好的灯L′替换灯L，正确的判断是 ( )
A、若灯L′亮，则灯L一定断路 B、若灯L′亮，则灯L一定短路
C、若灯L′不亮，则电阻R一定断路 D、若灯L′不亮，则电阻R一定短路
6．右图所示的电路中小灯泡正常发光．若将电流表和电压表的位置对换，则（ ）
A、小灯泡不会发光 B、小灯泡会被烧坏
C、电流表示数不变 D、电压表示数不变
7.某同学采用如下第一图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ）
A、若电流表无示数，电压表有示数，则R1短路 B、若电流表无示数，电压表无示数，则R2断路
C、若电流表有示数，电压表有示数，则R1断路 D、若电流表有示数，电压表无示数，则R2短路
8. 小明按如图甲所示的电路进行实验，当开关闭合后，V１和V2的指针位置完全一样，如图乙所示，造成这一现象的原因是( )
A、可能L１开路 B、可能 V１和V2所选量程不相同，L１短路
C、可能L２短路 D、可能 V１和V2所选量程不相同，电路各处完好
9.如图5是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，
灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是（ ）
A、L1断路 B、L1短路 C、L2断路 D、L2短路
10．如图8电路，S闭合后，移动滑片灯不亮，用电压表测得ad间的电压为4.5V，
ab间电压也为4.5V,bc间电压为0,则电路故障为( )
A、灯通路,变阻器断路 B、灯断路,变阻器短路
C、灯.变阻器都短路 D、灯.变阻器都断路
11.如图9电路，，R1=R2，开关闭合时，电流表示数相等，则( )
A、R1短路 B、R1断路 C、R2短路 D、R2开路
12.如右上第二图闭合开关，两灯都不亮，电压表测得Uad=6V, Ubd=6V, Ubc=6V, 如导线连接无问题，则故障可能是( ) A、L1灯丝断了 B、L2灯丝断了
C、滑动变阻器坏了 D、L1, L2 灯丝都断了
如图10，当闭合开关时，L1亮，L2不亮，和均有示数，故障的原因可能是( )
A、L1短路 B、L2短路 C、L1断路 D、L2断路
13．如图11所示，两盏相同的灯泡在电路闭合后都能正常发光。过一会儿，
两盏灯都熄灭了，此时电路中的电流表没有示数，但电压表有示数，
那么电路发生故障可能是( )
A、灯泡L1灯丝断了 B、灯泡L2灯丝断了 C、灯泡L1短路 D、灯泡L2短路
14．如图12电路，闭合开关时，有一只灯不亮，电流表有示数，
电压表无示数，则下列判断正确的是( )
A、L1断路 B、L1短路 C、L2断路 D、L2短路
15．如图13所示，闭合开关S后，L1和L2两盏电灯都不亮，
电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是 ( )
A、L1灯丝断了 B、L2灯丝断了 C、电流表损坏 D、L2灯口处短路
16.如图2所示的电路中，电源电压保持不变。闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，观察电压表的示数不变，而电流表的示数变小。产生这一现象的原因是( )
A、灯L1开路 B、灯L1短路 C、灯L2开路 D、灯L2短路
17.如图6所示，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，
结果是Uad=6v, Uab=6V, Ubc=0, Ucd=0, 则该电路的故障可能是（ ）　
A、开关S接触不良 B、灯L1断路 C、灯L2短路 D、灯L2断路
