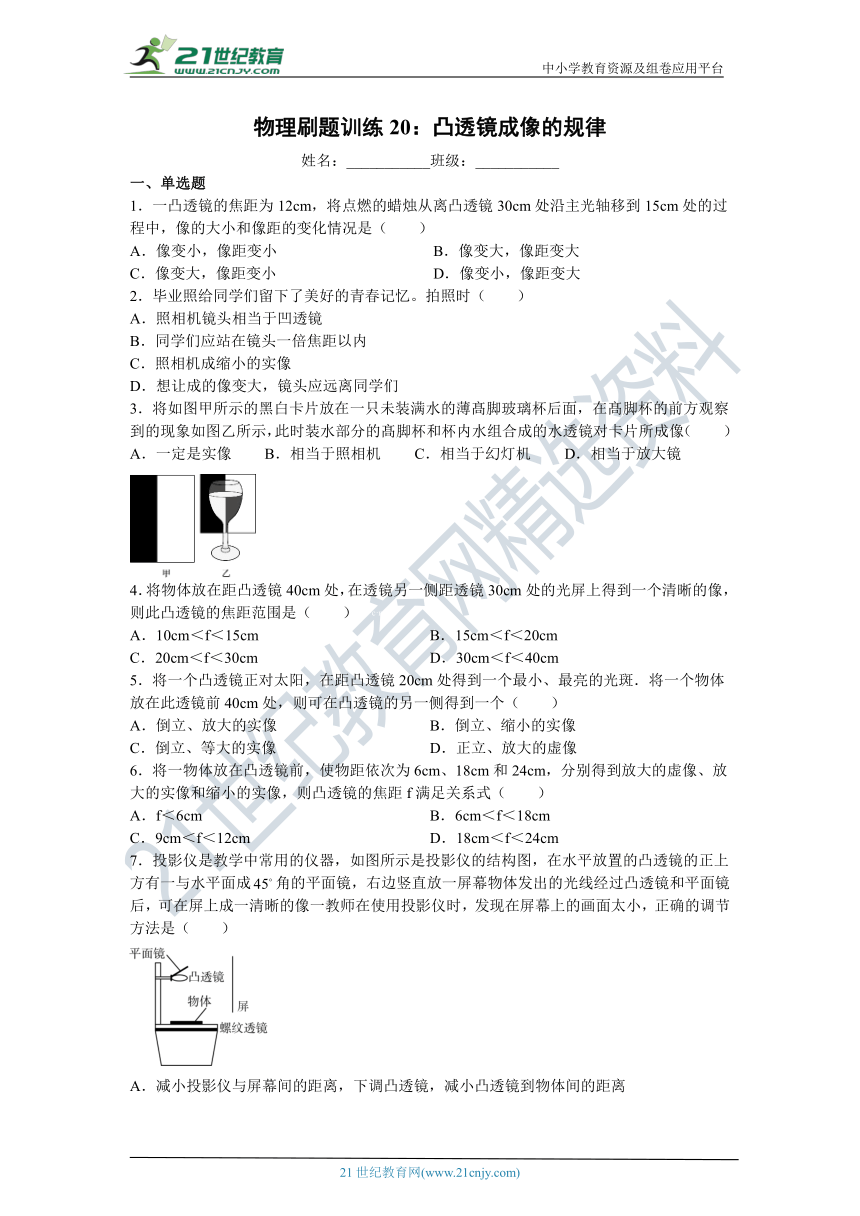

物理刷题训练20：凸透镜成像的规律
姓名：___________班级：___________
一、单选题
1．一凸透镜的焦距为12cm，将点燃的蜡烛从离凸透镜30cm处沿主光轴移到15cm处的过程中，像的大小和像距的变化情况是（　　）21教育网
A．像变小，像距变小 B．像变大，像距变大
C．像变大，像距变小 D．像变小，像距变大
2．毕业照给同学们留下了美好的青春记忆。拍照时（　　）
A．照相机镜头相当于凹透镜
B．同学们应站在镜头一倍焦距以内
C．照相机成缩小的实像
D．想让成的像变大，镜头应远离同学们
3．将如图甲所示的黑白卡片放在一只未装满水 ( http: / / www.21cnjy.com )的薄髙脚玻璃杯后面，在髙脚杯的前方观察到的现象如图乙所示，此时装水部分的髙脚杯和杯内水组合成的水透镜对卡片所成像（　　）
A．一定是实像 B．相当于照相机 C．相当于幻灯机 D．相当于放大镜
4．将物体放在距凸透镜40cm处，在透镜另一侧距透镜30cm处的光屏上得到一个清晰的像，则此凸透镜的焦距范围是（　　）2·1·c·n·j·y
A．10cm＜f＜15cm B．15cm＜f＜20cm
C．20cm＜f＜30cm D．30cm＜f＜40cm
5．将一个凸透镜正对太阳，在距凸透镜 ( http: / / www.21cnjy.com )20cm处得到一个最小、最亮的光斑．将一个物体放在此透镜前40cm处，则可在凸透镜的另一侧得到一个（　　）www.21-cn-jy.com
A．倒立、放大的实像 B．倒立、缩小的实像
C．倒立、等大的实像 D．正立、放大的虚像
6．将一物体放在凸透镜前，使物距依次 ( http: / / www.21cnjy.com )为6cm、18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（　　）21cnjy.com
A．f＜6cm B．6cm＜f＜18cm
C．9cm＜f＜12cm D．18cm＜f＜24cm
7．投影仪是教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成角的平面镜，右边竖直放一屏幕物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像一教师在使用投影仪时，发现在屏幕上的画面太小，正确的调节方法是（　　）【来源：21·世纪·教育·网】
( http: / / www.21cnjy.com / )
A．减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离
C．增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离
D．增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离

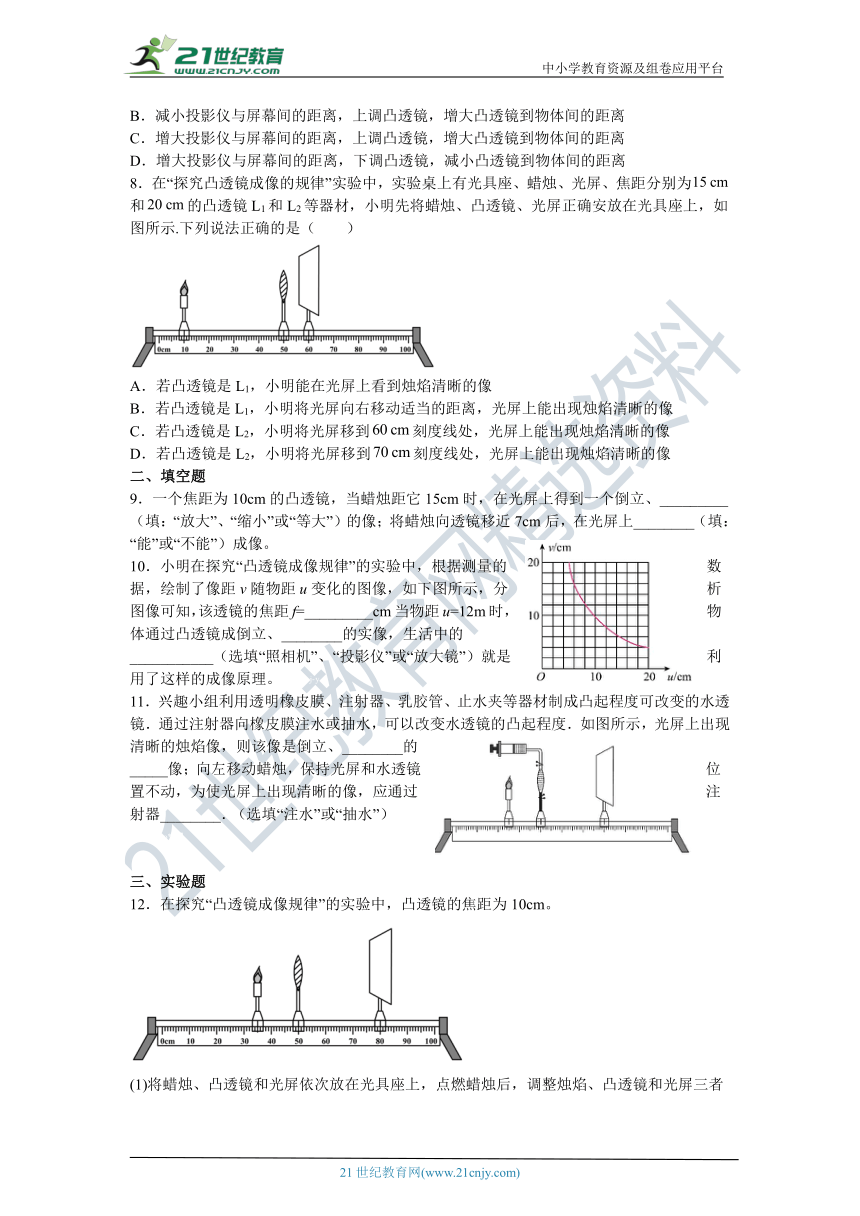

8．在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为和的凸透镜L1和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示.下列说法正确的是（　　）21·cn·jy·com
( http: / / www.21cnjy.com / )
A．若凸透镜是L1，小明能在光屏上看到烛焰清晰的像
B．若凸透镜是L1，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像
C．若凸透镜是L2，小明将光屏移到刻度线处，光屏上能出现烛焰清晰的像
D．若凸透镜是L2，小明将光屏移到刻度线处，光屏上能出现烛焰清晰的像
二、填空题
9．一个焦距为10cm的凸 ( http: / / www.21cnjy.com )透镜，当蜡烛距它15cm时，在光屏上得到一个倒立、_________（填：“放大”、“缩小”或“等大”）的像；将蜡烛向透镜移近7cm后，在光屏上________（填：“能”或“不能”）成像。www-2-1-cnjy-com
10．小明在探究“凸透镜成像规律”的实 ( http: / / www.21cnjy.com )验中，根据测量的数据，绘制了像距v随物距u变化的图像，如下图所示，分析图像可知，该透镜的焦距f=_________cm当物距u=12m时，物体通过凸透镜成倒立、________的实像，生活中的___________（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理。2-1-c-n-j-y
11．兴趣小组利用透明橡皮膜、注射器、乳胶 ( http: / / www.21cnjy.com )管、止水夹等器材制成凸起程度可改变的水透镜．通过注射器向橡皮膜注水或抽水，可以改变水透镜的凸起程度．如图所示，光屏上出现清晰的烛焰像，则该像是倒立、________的_____像；向左移动蜡烛，保持光屏和水透镜位置不动，为使光屏上出现清晰的像，应通过注射器________．（选填“注水”或“抽水”）【来源：21cnj*y.co*m】
三、实验题
12．在探究“凸透镜成像规律”的实验中，凸透镜的焦距为10cm。
( http: / / www.21cnjy.com / )
(1)将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整烛焰、凸透镜和光屏三者的中心大致在 ______ ；21世纪教育网版权所有
(2)蜡烛、凸透镜和光屏在光具座上的位置如 ( http: / / www.21cnjy.com )图所示，观察到光屏上有烛焰清晰的像（像未画出），该像是 ______ （填”正立”或“倒立”）、 ______ （填“放大”、“缩小”或“等大”）的实像，生活中的 ______ （填“照相机”、“投影仪”或“放大镜”）就是利用这个原理制成的；
(3)实验过程中由于蜡烛燃烧变短，烛焰 ( http: / / www.21cnjy.com )在光屏上的像将向 ______ 移动，为了使烛焰的像再次成在光屏中央，应将凸透镜向 ______ 移动。（两空均填“上”或“下”）

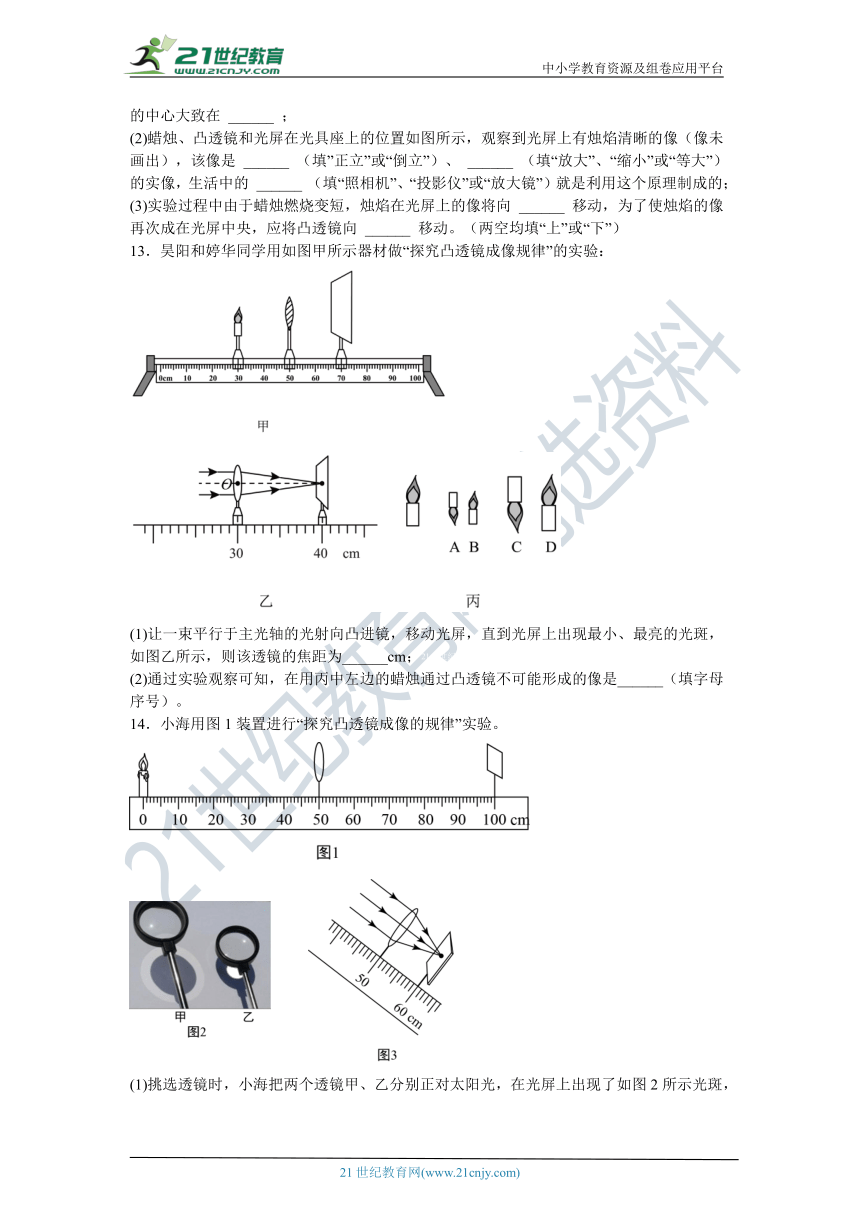

13．昊阳和婷华同学用如图甲所示器材做“探究凸透镜成像规律”的实验：
( http: / / www.21cnjy.com / ) ( http: / / www.21cnjy.com / )
(1)让一束平行于主光轴的光射向凸进镜，移动光屏，直到光屏上出现最小、最亮的光斑，如图乙所示，则该透镜的焦距为______cm；21·世纪*教育网
(2)通过实验观察可知，在用丙中左边的蜡烛通过凸透镜不可能形成的像是______（填字母序号）。
14．小海用图1装置进行“探究凸透镜成像的规律”实验。
( http: / / www.21cnjy.com / )　　
( http: / / www.21cnjy.com / ) 　　 ( http: / / www.21cnjy.com / )
(1)挑选透镜时，小海把两个透镜甲 ( http: / / www.21cnjy.com )、乙分别正对太阳光，在光屏上出现了如图2所示光斑，他应该选择______（选填“甲”或“乙”）透镜来进行实验；21*cnjy*com
(2)选好透镜后，小海将凸透镜正对太阳光 ( http: / / www.21cnjy.com )，调节凸透镜与光屏间的距离，直到光屏上形成一个最小、最亮的光斑，如图3所示，凸透镜的焦距是______cm；【出处：21教育名师】
(3)实验时保持凸透镜位置 ( http: / / www.21cnjy.com )不变，使蜡烛位于25cm刻度线处，移动光屏，在光屏上成清晰倒立的、_________（选填“放大”、“等大”或“缩小”）的实像，_________（选填“照相机”、“投影仪”或“放大镜”）是依据此原理制成的；【版权所有：21教育】
(4)给凸透镜“戴上”一副“近 ( http: / / www.21cnjy.com )视眼镜”，发现光屏上的像变得模糊，为了再次得到清晰的像，蜡烛应_________（选填“靠近”或“远离”）透镜。21教育名师原创作品
20参考答案
1．B
2．C
3．A
4．B
5．C
6．C
7．D
8．B
9．放大 不能
10．5 缩小 照相机
11．放大 实 抽水
12．同一高度 倒立 放大 投影仪 上 下
13．10.0 B
14．乙 10.0 缩小 照相机 远离
