第1节 电荷与电流 中考题精选（含解析）

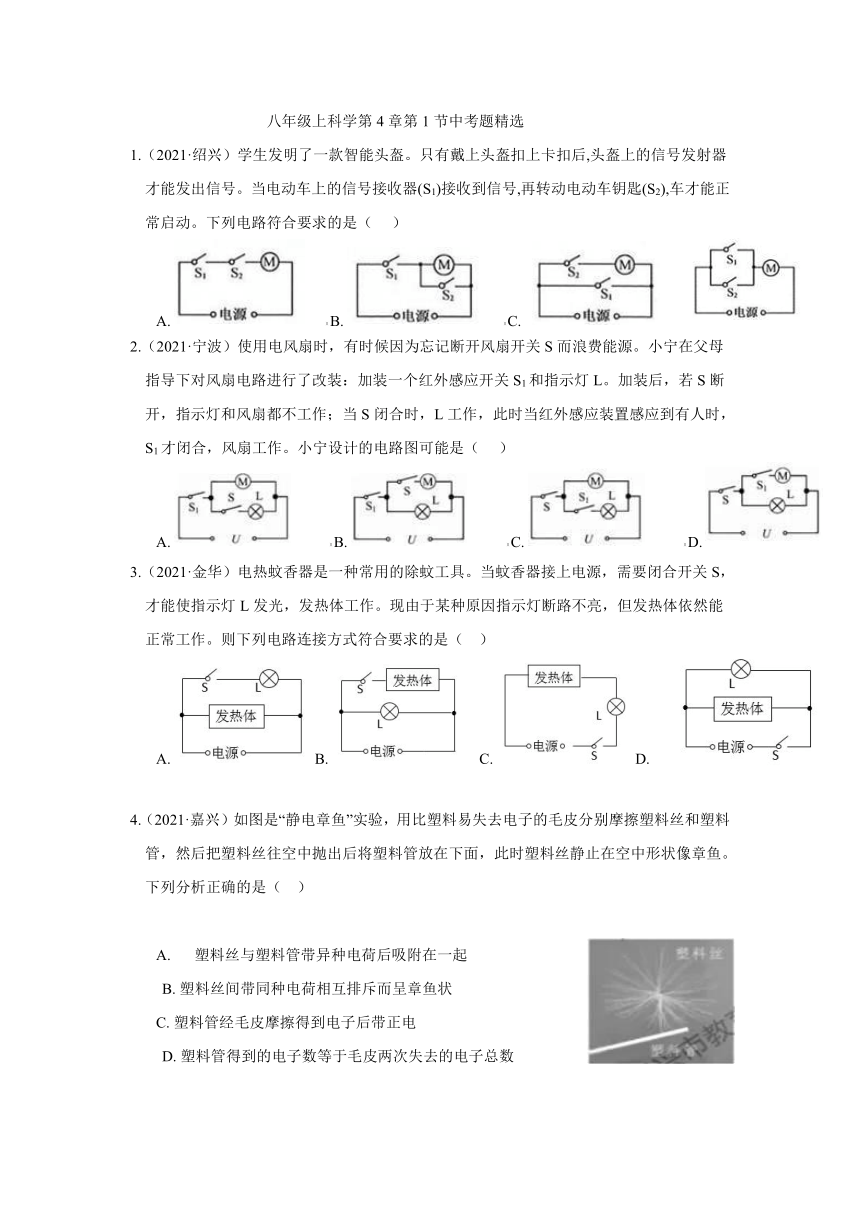

八年级上科学第4章第1节中考题精选
1.（2021·绍兴）学生发明了一款智能头盔。只有戴上头盔扣上卡扣后,头盔上的信号发射器才能发出信号。当电动车上的信号接收器(S1)接收到信号,再转动电动车钥匙(S2),车才能正常启动。下列电路符合要求的是（ ）
A. B. C.
2.（2021·宁波）使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。小宁在父母指导下对风扇电路进行了改装：加装一个红外感应开关S1和指示灯L。加装后，若S断开，指示灯和风扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S1才闭合，风扇工作。小宁设计的电路图可能是（ ）
A. B. C. D.
3.（2021·金华）电热蚊香器是一种常用的除蚊工具。当蚊香器接上电源，需要闭合开关S，才能使指示灯L发光，发热体工作。现由于某种原因指示灯断路不亮，但发热体依然能正常工作。则下列电路连接方式符合要求的是（ ）
A. B. C. D.
4.（2021·嘉兴）如图是“静电章鱼”实验，用比塑料易失去电子的毛皮分别摩擦塑料丝和塑料管，然后把塑料丝往空中抛出后将塑料管放在下面，此时塑料丝静止在空中形状像章鱼。下列分析正确的是（ ）
塑料丝与塑料管带异种电荷后吸附在一起
B. 塑料丝间带同种电荷相互排斥而呈章鱼状
C. 塑料管经毛皮摩擦得到电子后带正电
D. 塑料管得到的电子数等于毛皮两次失去的电子总数

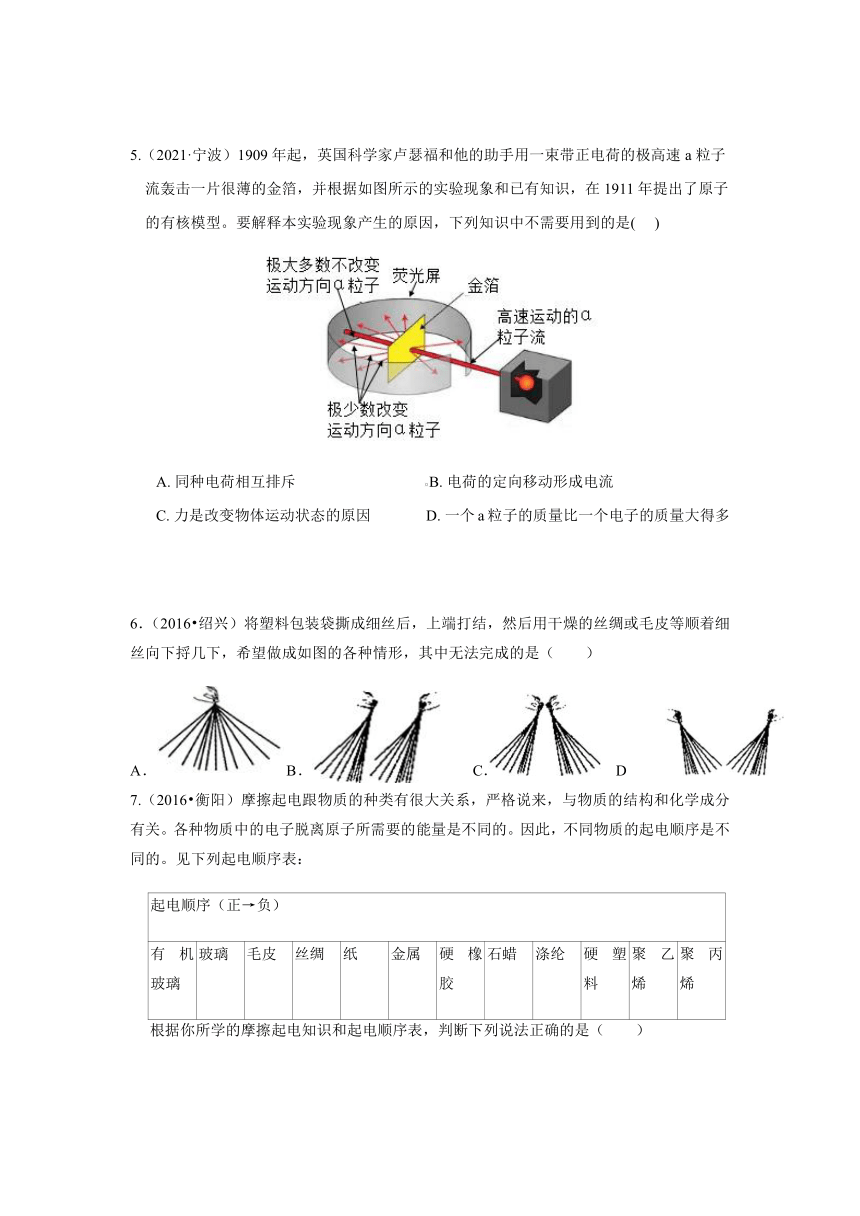

5.（2021·宁波）1909年起，英国科学家卢瑟福和他的助手用一束带正电荷的极高速a粒子流轰击一片很薄的金箔，并根据如图所示的实验现象和已有知识，在1911年提出了原子的有核模型。要解释本实验现象产生的原因，下列知识中不需要用到的是( )
A. 同种电荷相互排斥 B. 电荷的定向移动形成电流
C. 力是改变物体运动状态的原因 D. 一个a粒子的质量比一个电子的质量大得多
6．（2016 绍兴）将塑料包装袋撕成细丝后，上端打结，然后用干燥的丝绸或毛皮等顺着细丝向下捋几下，希望做成如图的各种情形，其中无法完成的是（　　）
A．B． C． D 7.（2016 衡阳）摩擦起电跟物质的种类有很大关系，严格说来，与物质的结构和化学成分有关。各种物质中的电子脱离原子所需要的能量是不同的。因此，不同物质的起电顺序是不同的。见下列起电顺序表：
起电顺序（正→负）
有机玻璃 玻璃 毛皮 丝绸 纸 金属 硬橡胶 石蜡 涤纶 硬塑料 聚乙烯 聚丙烯
根据你所学的摩擦起电知识和起电顺序表，判断下列说法正确的是（　　）

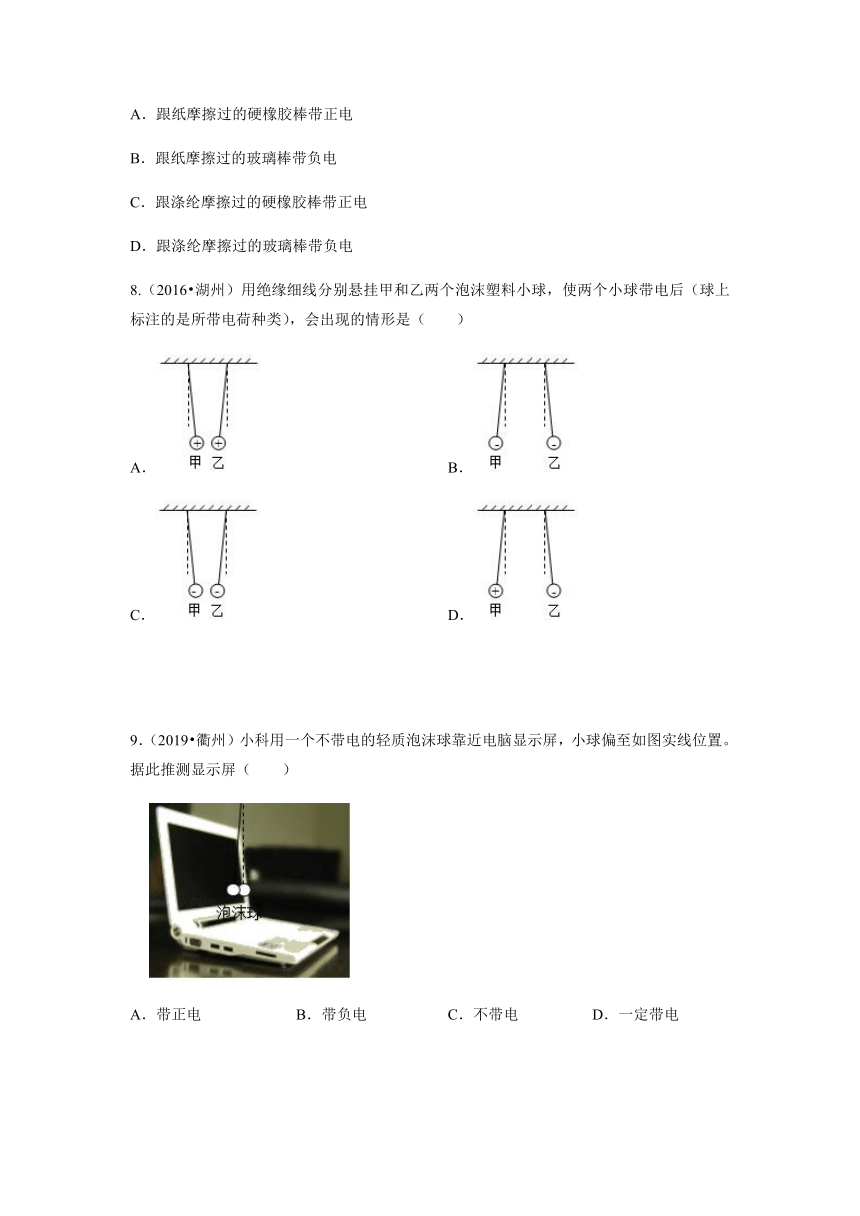

A．跟纸摩擦过的硬橡胶棒带正电
B．跟纸摩擦过的玻璃棒带负电
C．跟涤纶摩擦过的硬橡胶棒带正电
D．跟涤纶摩擦过的玻璃棒带负电
8.（2016 湖州）用绝缘细线分别悬挂甲和乙两个泡沫塑料小球，使两个小球带电后（球上标注的是所带电荷种类），会出现的情形是（　　）
A． B．
C． D．
9．（2019 衢州）小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。据此推测显示屏（　　）
A．带正电 B．带负电 C．不带电 D．一定带电
10.（2017 衢州）有甲、乙、丙三个带电的泡沫塑料小球，甲带正电。先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引（如图）。则下列判断正确的是（　　）
A．乙带正电，丙带正电 B．乙带负电，丙带负电
C．乙带负电，丙带正电 D．乙带正电，丙带负电
11．（2016 温州）如图所示电路，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（　　）
A．a和b B．c和d C．e和f D．g和h
12．（2018 温州）下列实物连接与电路图相符合的是（水果电池的铜片为正极、锌片为负极）（　　）
A． B．
C． D．

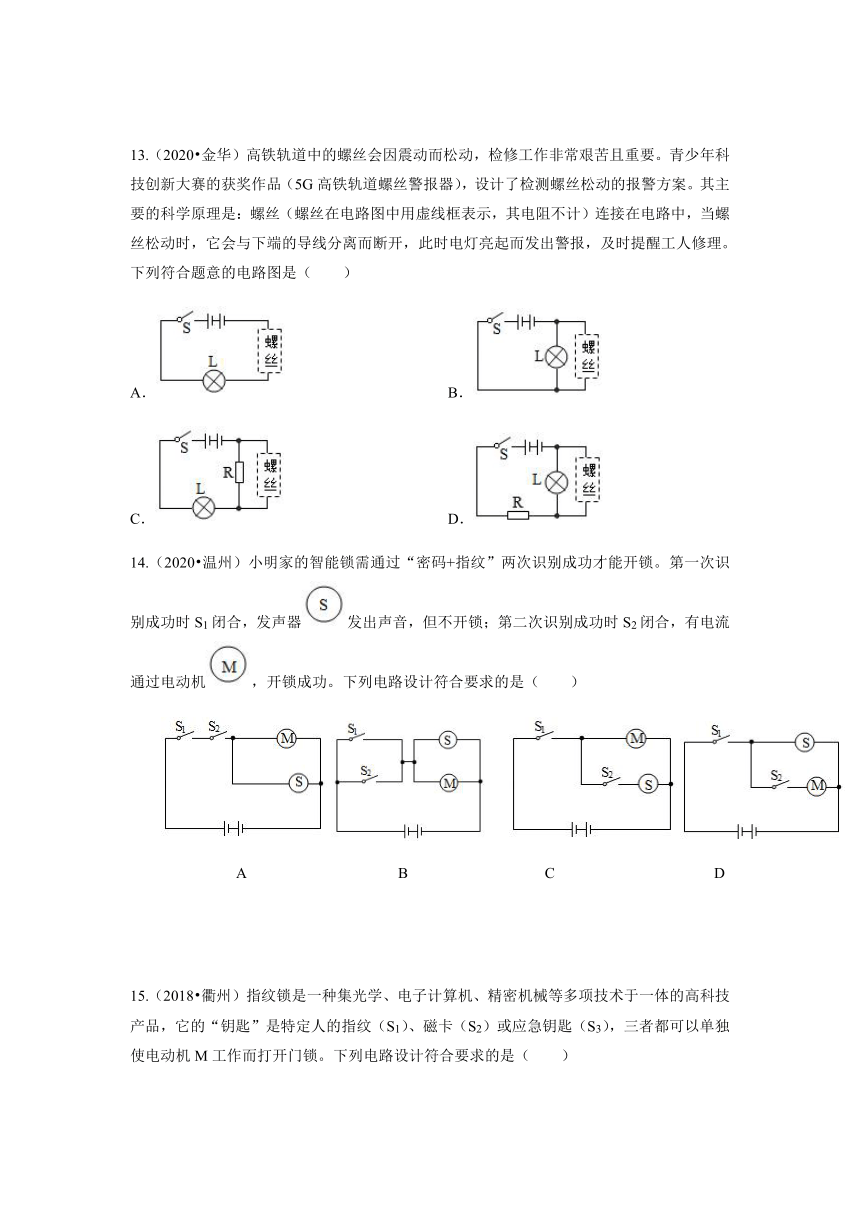

13.（2020 金华）高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。下列符合题意的电路图是（　　）
A． B．
C． D．
14.（2020 温州）小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机，开锁成功。下列电路设计符合要求的是（　　）
A B C D
15.（2018 衢州）指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁。下列电路设计符合要求的是（　　）
A． B．
C． D．
16.（2017 温州）某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作。小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮，四位同学设计了该电热水壶的模拟电路，其中可能正确的是（　　）
A． B．
C． D．
17.（2019·金华、义乌、丽水10）如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入机座不亮，拔离即亮，塑料片起到了开关的作用，该手电筒的工作电路图是（ ）
18（2016·嘉兴模拟）很多同学骑车上学，但经常有同学忘记锁车就离开，为此，小明想设计一个提醒锁车的电路。要求：当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上锁（开关S2断开）后，蜂鸣器停止发声。以下四个电路中符合要求的是（ ）
A. B.
C. D.
19（2020·温州模拟）如图是一款无线电动拖地机，它主体下端的电动机可带动抹布擦地，前端的LED灯可照明。LED灯只有在机器擦地过程中才能点亮或熄灭，不能单独工作。下列电路图符合上述要求的是( )
A. B. C. D.
20（2019·慈溪模拟）如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，S1闭合，日间行车灯L1立即亮起：再闭合S2 ， 车前大灯L2也亮起。符合这一情况的电路图是（ ）
A. B. C. D.
21.（2021·慈溪模拟）如图所示是一种定时课间音乐播放装置的原理图。“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯________（填“会”或“不会”）亮，播放器________（填“会”或“不会”）播放音乐；当到达设定时间“播放器”播放音乐时，指示灯________（填“会”或“不会”）亮。
22.把下面实物图连成S为总开关，S1控制L1、S2控制L2的并联电路________。发现并联电路至少有________条电流路径，并且支路用电器工作互相________(填“影响”或“不影响”)，并画出电路图________。
23.（2021·北仑模拟）请把如图的实物元件按要求连接。并在答题卷上画出相对应的电路图。要求:三节干电池串联，开关控制两盏灯，两灯并联,电流表测通过灯L2的电流，电压表测L2两端的电压，导线不要交叉。
参考答案
1.【答案】 A
【解析】由题干可知，该电路要满足两个开关都闭合后电路才能正常使用；
A、串联电路，只有两个开关都闭合，电动机才能工作；故A正确；
B、闭合S1电动机就可以工作，闭合S2后电路短路；故B错误；
C、闭合S1电动机即可开始工作，闭合S2后电路短路；故C错误；
D、S1和S2任意闭合一个电动机都能工作；故D错误； 故答案为：A。
2.【答案】 D
【解析】①当S闭合后，灯泡L肯定工作，但是风扇不一定工作，即二者不相互影响，应该为并联；
②S断开，指示灯和风扇都不工作，则S控制所有用电器，即它在干路上；当S和S1都闭合时，风扇工作，则开关S1只能控制风扇，即它和风扇串联在同一支路上，如下图所示：
故D正确，而A、B、C错误。 故选D。
3.【答案】 D
【解析】①指示灯断路不亮，但发热体依然能正常工作，可见指示灯和发热体不相互影响，它们为并联；
②闭合开关后，指示灯和发热体都能工作，可见它控制所有用电器，即开关在干路上，如下图所示：
故选D。
4.【答案】 B
【解析】塑料丝和塑料管都比毛皮容易失去电子，则它们与毛皮摩擦后都会带正电。根据“同种电荷相互排斥”可知，塑料丝之间相互排斥而形成章鱼状，塑料丝与塑料管之间相互排斥从而使塑料丝悬浮在空中，故A错误，B正确；
塑料管经毛皮摩擦失去电子而带正电，故C错误；
塑料管得到的电子数只等于毛皮与它摩擦时失去的电子数，故D错误。 故选B。
5.【答案】 B
【解析】A.α粒子带正电，原子核也带正电，根据同种电荷相互排斥可知，靠近原子核的α粒子会受到排斥力而改变运动轨迹，故A不合题意；
B.根据题目描述可知，实验过程没有涉及电流形成的知识，故B符合题意；
C.α粒子受到排斥力后改变了运动方向，这说明力是改变物体运动状态的原因，故C不合题意；
D.α粒子高速运动能够轰击原子，这说明它带有很大的能量，即一个a粒子的质量比一个电子的质量大得多，故D不合题意。 故选B。
6.【解答】解：
分别用干燥的丝绸或毛皮等顺着细丝向下捋几下会使塑料包装袋撕成细丝带上不同的电荷；
A．用干燥的丝绸或毛皮的其中一种与细丝带摩擦，使整个塑料细丝带上同一种电荷，而出现相互排斥的现象，故A能完成；
B．摩擦起电后，若两束塑料细丝带异种电荷，它们应相互吸引，图B并没有表现出相互吸引的现象；若两束塑料细丝带同种电荷，它们应相互排斥，图B也没有表现出相互排斥的现象。故B不能完成，符合题意；
C．用干燥的丝绸或毛皮的其中一种来摩擦两束塑料细丝，使它们带上同一种电荷，而出现相互排斥的现象，故C能完成；
D．用干燥的丝绸和毛皮分别摩擦两束塑料细丝，使它们带上异种电荷，而出现相互吸引的现象，故D能完成；
故选：B。
7【解答】解：
A、根据表中不同物质的起电顺序可知，跟纸摩擦过的硬橡胶棒带负电，故A错误；
B、根据表中不同物质的起电顺序可知，跟纸摩擦过的玻璃棒带正电，故B错误；
C、根据表中不同物质的起电顺序可知，跟涤纶摩擦过的硬橡胶棒带正电，故C正确；
D、根据表中不同物质的起电顺序可知，跟涤纶摩擦过的玻璃棒带正电，故D错误。
故选：C。
8.【解答】解：A、图中两个塑料小球均带正电荷，同种电荷应该相互排斥，而图中两球相互吸引。故A错误；
B、C、图中两个塑料小球均带负电荷，同种电荷应该相互排斥，故B正确，C错误；
D、图中两个塑料小球带异种电荷，异种电荷应该相互吸引，而图中两球相互排斥，D错误。
故选：B。
9.【解答】解：由图知不带电的轻质泡沫球靠近电脑显示屏时会被吸引，根据带电体能够吸引轻小物体知，显示屏一定带电，故D正确。
故选：D。
10.【解答】解：
甲、乙、丙三个带电的泡沫塑料小球，甲带正电。由图知甲乙相互排斥，说明甲乙是同种电荷，所以乙带正电；
由图知乙丙相互吸引，说明乙丙带异种电荷，所以丙带负电，故D正确。
故选：D。
11.【解答】解：
A、导线连接a、b两接线柱，灯泡L2被短路，只有灯泡L1工作。故A不符合题意；
B、导线连接c、d两接线柱，灯泡L1被短路，只有灯泡L2工作，故B不符合题意；
C、导线连接e、f两接线柱，相当于闭合开关，两灯都能发光，故C不符合题意；
D、导线连接g、h两接线柱，电源短路，两灯都不能发光（即两灯同时熄灭），故D符合题意。
故选：D。
12.【解答】解：原电路图中，两电池串联后给电池供电：
A、两电池是并联的，A错误；
B、电池串联时，应将电池正负极连接起来，即将铜片与锌片连接起来，B正确；
C、两电池的正极连接在一起了，C错误；
D、两个电池没有连入电路中，D错误。
故选：B。
13【解答】解：根据题意可知，闭合开关S1，只有发声器工作；两个开关都闭合时，有电流通过电动机，这说明两个开关都闭合时，电动机才会工作；
A、由图可知，闭合开关S1，只有发声器接入电路，发声器工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过电动机，故A正确；
B、由图可知，闭合开关S1，发声器没有接入电路，发声器不工作，两个开关都闭合，发声器和电动机都工作，故B错误；
C、由图可知，发声器和电动机并联接入电路中，两个开关并联，只要闭合任意一个开关，发声器和电动机都工作，故C错误；
D、由图可知，闭合开关S1，只有电动机接入电路，电动机工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过发声器，故D错误。
故选：A。
14.【解答】解：
由题知，三个开关都可以单独控制电动机而打开门锁，所以三个开关应并联再与电动机M串联，故B符合要求，ACD不符合要求。
故选：B。
15【解答】解：
由题意知，闭合开关，L和R同时工作；断开开关，L和R都不工作，说明开关同时控制R和L；电热丝R断了，指示灯L仍然亮，说明R与L互不影响，即R与L并联。
即R与L并联，开关在干路上。
所以ACD不符合题意，B符合题意。
故选：B。
16.【答案】 D
【考点】串、并联电路的设计
【解析】【分析】电路图 是指用电路元件符号表示电路连接的图。电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图。
17【解答】由实物图可知，基座中的塑料片通过切断两节电池之间的连接，来控制电路的通断的；故D符合题意；
故答案为：D。
故甲、乙都符合设计要求。
18【答案】 D
【解析】A、开关S1闭合时，蜂鸣器被短路，不可能响起，不符合题意；
B、S1未闭合时，蜂鸣器会一直在响，不符合题意；
C、蜂鸣器被S2短路，S1闭合时，蜂鸣器不可能响起，不符合题意；
D、开关S1闭合时蜂鸣器响起，开关S2断开后蜂鸣器停止发声，符合题意。故答案为：D
19【答案】 D
【解析】（1）LED灯在电动机工作时可以工作也可以不工作，说明二者不相互影响，即灯泡与电动机并联； （2）由于拖地机不能始终都工作，所以应该有一个开关同时控制灯泡和电动机，即这个开关应该在干路上；（3）由于灯泡可以单独工作或不工作，所以需要一个开关单独控制它，即一个开关与灯泡串联在同一支路上。 故选D。
20【答案】 C
【解析】（1）根据题目描述可知，L1发光时，L2可以发光也可以不发光，因此它们是并联；
（2）当S1断开时，两盏灯都不发光，说明开关S1控制所有用电器，即在干路上；因为S2断开时，大灯L2不发光，闭合后它就发光，所以开关S2与大灯L2串联在同一支路上，
故C符合题意，而A、B、D不合题意。 故窜C。
21【答案】 会；不会；会
【解析】根据图片可知，闭合开关S，当定时开关闭合时，电流从正极，经过开关，指示灯，然后经过定时开关回到负极，此时播放器被短路，不会播放音乐。到达指定时间时，定时开关断开，此时有电流经过播放器，由于指示灯的位置是电流的必经之路，因此指示灯会亮。
22【答案】 ；2；不影响；
23【答案】
