2.1指南针与远洋航海
图片预览
文档简介
(共18张PPT)

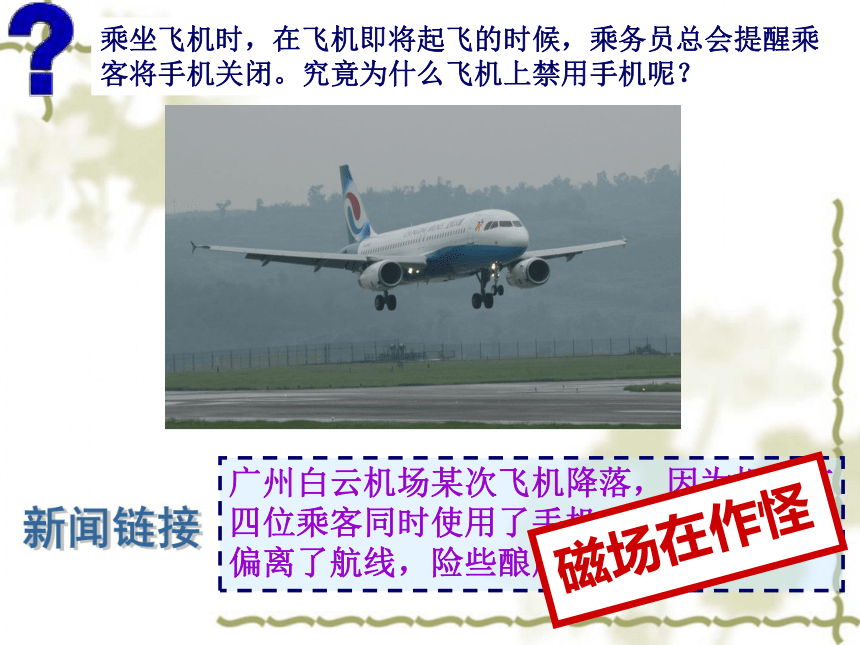

乘坐飞机时，在飞机即将起飞的时候，乘务员总会提醒乘客将手机关闭。究竟为什么飞机上禁用手机呢？
广州白云机场某次飞机降落，因为机上有四位乘客同时使用了手机，使飞机降落时偏离了航线，险些酿成事故。
磁场在作怪

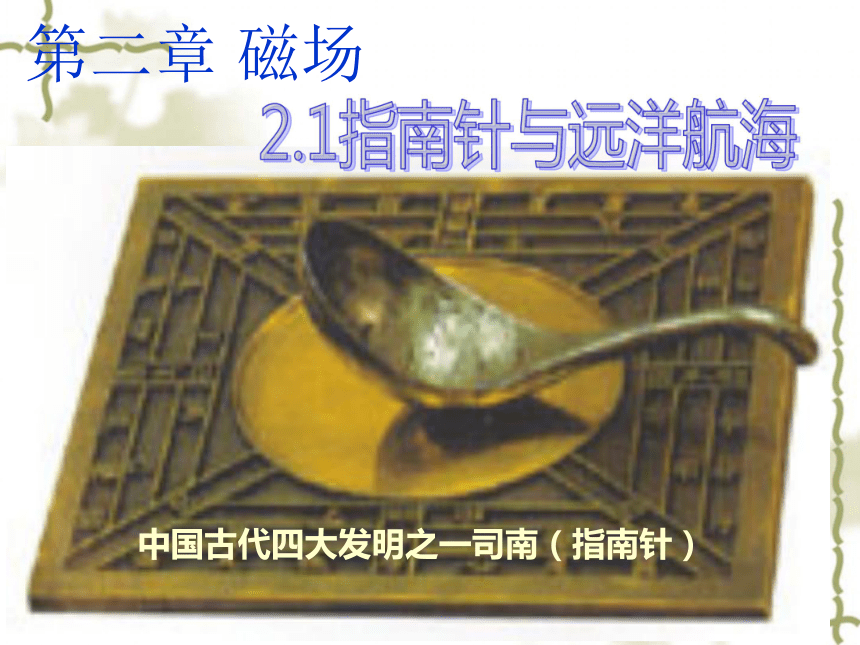

中国古代四大发明之一司南（指南针）
第二章 磁场

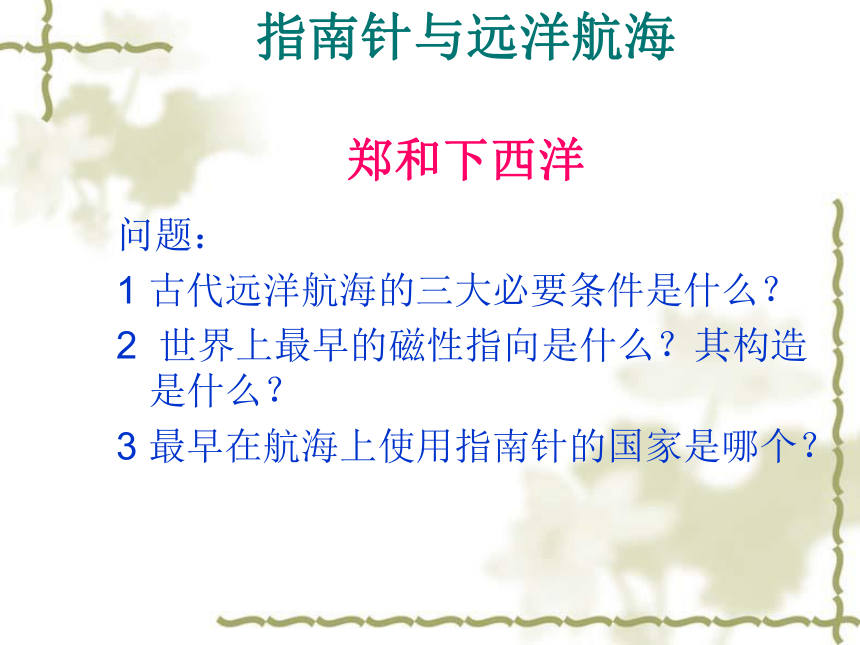

指南针与远洋航海
郑和下西洋
问题：
1 古代远洋航海的三大必要条件是什么？
2 世界上最早的磁性指向是什么？其构造是什么？
3 最早在航海上使用指南针的国家是哪个？

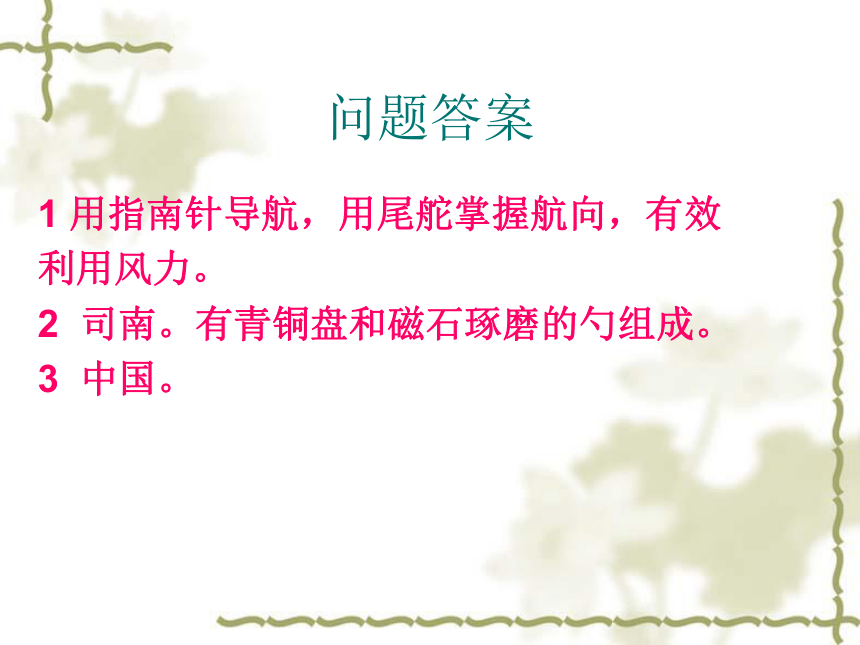

问题答案
1 用指南针导航，用尾舵掌握航向，有效
利用风力。
2 司南。有青铜盘和磁石琢磨的勺组成。
3 中国。

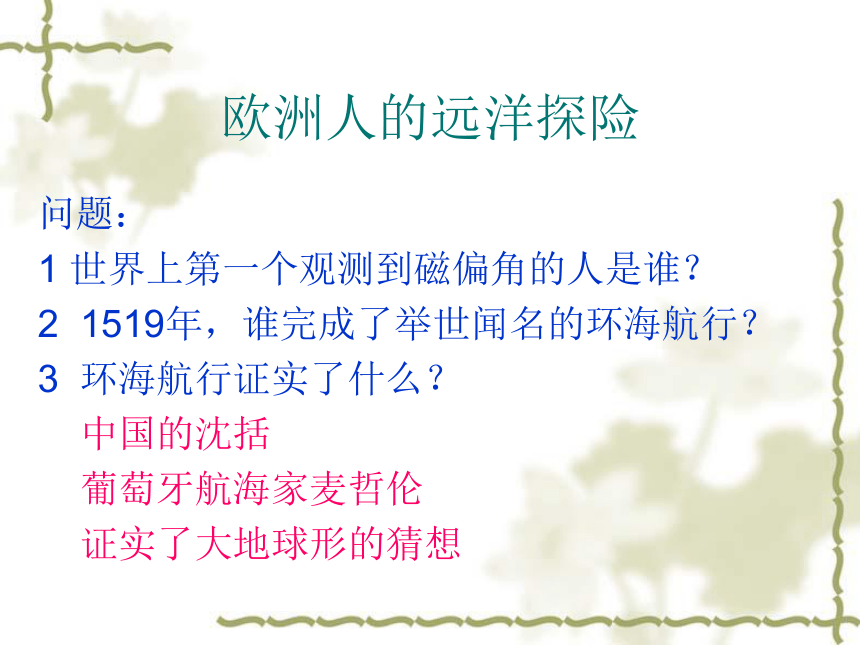

欧洲人的远洋探险
问题：
1 世界上第一个观测到磁偏角的人是谁？
2 1519年，谁完成了举世闻名的环海航行？
3 环海航行证实了什么？
中国的沈括
葡萄牙航海家麦哲伦
证实了大地球形的猜想

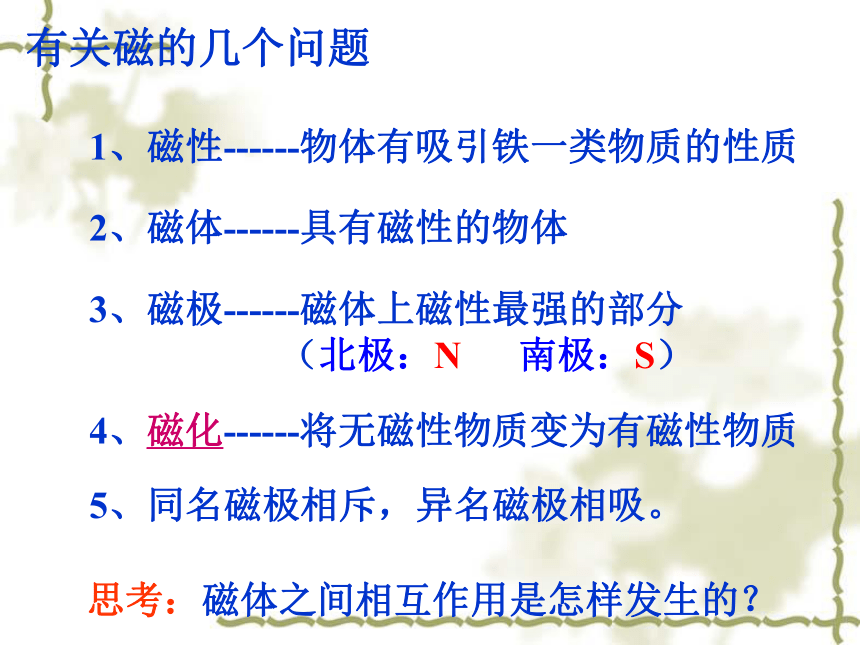

有关磁的几个问题
1、磁性------物体有吸引铁一类物质的性质
2、磁体------具有磁性的物体
3、磁极------磁体上磁性最强的部分
（北极：N 南极：S）
5、同名磁极相斥，异名磁极相吸。
4、磁化------将无磁性物质变为有磁性物质
思考：磁体之间相互作用是怎样发生的？

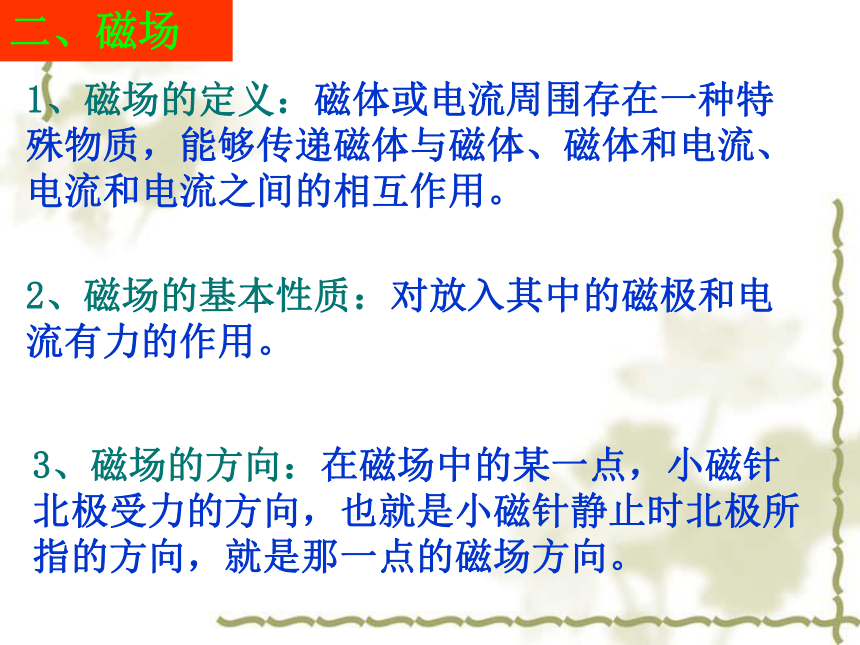

二、磁场
3、磁场的方向：在磁场中的某一点，小磁针北极受力的方向，也就是小磁针静止时北极所指的方向，就是那一点的磁场方向。
2、磁场的基本性质：对放入其中的磁极和电流有力的作用。
1、磁场的定义：磁体或电流周围存在一种特殊物质，能够传递磁体与磁体、磁体和电流、电流和电流之间的相互作用。
4、磁感线：
（1）定义：
在磁场中画出一些有方向的曲线,在这些曲线上，每一点的切线方向，都跟该点的磁场方向相同。
这样的曲线叫磁感线。
磁感线的疏密表示磁场强弱。
（2）目的：
为形象地描述磁场而人为引入的假想曲线
实验中常用铁屑在磁场中被磁化的性质，来模拟磁感线的形状。
常见的两种磁体的磁感线
磁感线的特点
①磁感线是不存在、不相交的闭合曲线。
②磁感线某点的切线方向表示该点的磁场方向。
③磁感线的疏密表示磁场的强弱。
N极出来回到S极
静电场的电场线与磁感线的异同
电场线 磁感线
1．电场线从 出发，终止于 ，电场线是 的曲线。
正电荷或无限远处
负电荷或无限远
不闭合
1．在磁体外部，磁感线是从 极
指向 极，内部是从 极出发从 极进去，磁感线是 的曲线。
南（S）
北（N）
北（N）
南（S）
闭合
2．正电荷在电场中某点受到电场力的方向与该点的电场方向 ，也与该点所在电场线的
方向一致。
2．小磁针在磁场中静止时 极的指向或 极的受力方向与该点的磁场方向一致，也与该点所在磁感线的 方向一致。
北（N）
北（N）
切线
1．电场线和磁场线都 相交。
不
3．线的疏密都表示场的 。
强弱
切线
相同点
2 ．线上某点的 都表示该处的场的方向。
切线方向
一致
三、地磁场：
1、定义：地球是个磁体，具有磁场，叫地磁场。
地磁场的分布大致上就像一个条形磁体,各地磁感线近似平行地面.
三、地磁场：
2、磁偏角：
（1）地球的地理南北极与地磁场的南北相反.
（2）地球的地理两极与地磁场的两极并不重合，磁针并非准确地指南或指北，有个夹角，叫地磁偏角，简称磁偏角.
地磁场
地理北极
地理南极
S
N
ω
N
S
北极
南极
S
N
南极
等效
北极
不仅地球具有磁场，宇宙中的许多天体都有磁场。太阳表面的黑子、耀斑和太阳风等活动都与太阳磁场有关。月亮也有磁场。当然也有例外，如火星就不像地球那样有一个全球性的磁场，所以指南针不能在火星上工作。
B
1．关于磁感线的下列说法中，正确的是（ ）
Ａ.磁感线是真实存在于磁场中的有方向的曲线
Ｂ.磁感线上任一点的切线方向，都跟该点磁场的方向相同
Ｃ.磁铁的磁感线从磁铁的北极出发，终止于磁铁的南极
Ｄ.磁感线有可能出现相交的情况
2. 下列说法正确的是（ ）
Ａ．磁极间的相互作用是通过磁场发生的
Ｂ．磁场和电场一样也是客观存在的的物质
Ｃ．磁感线是实际存在的线，可由实验得到
Ｄ．磁感线类似于电场线，它总是从磁体的Ｎ极出发终止于Ｓ
AB
