(共40张PPT)

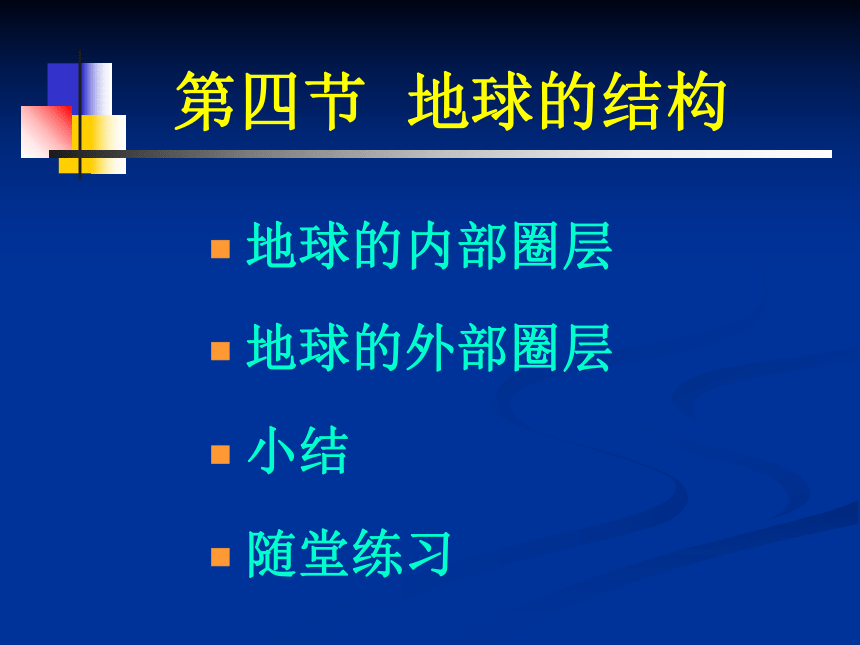

第四节 地球的结构
■ 地球的内部圈层
■ 地球的外部圈层
■ 小结
■ 随堂练习
原文刊载：
http:///o/2003-05-16/1022187450.shtml

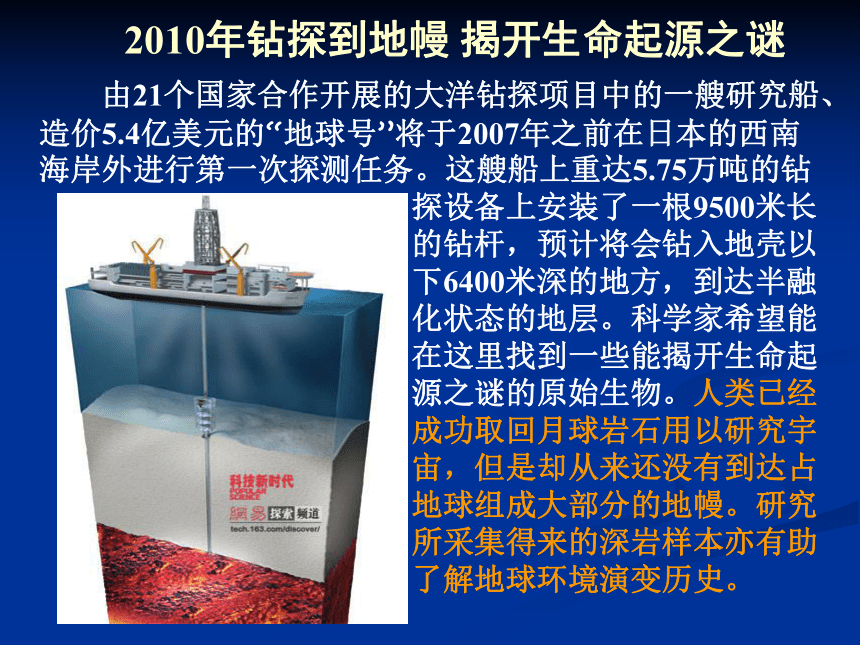

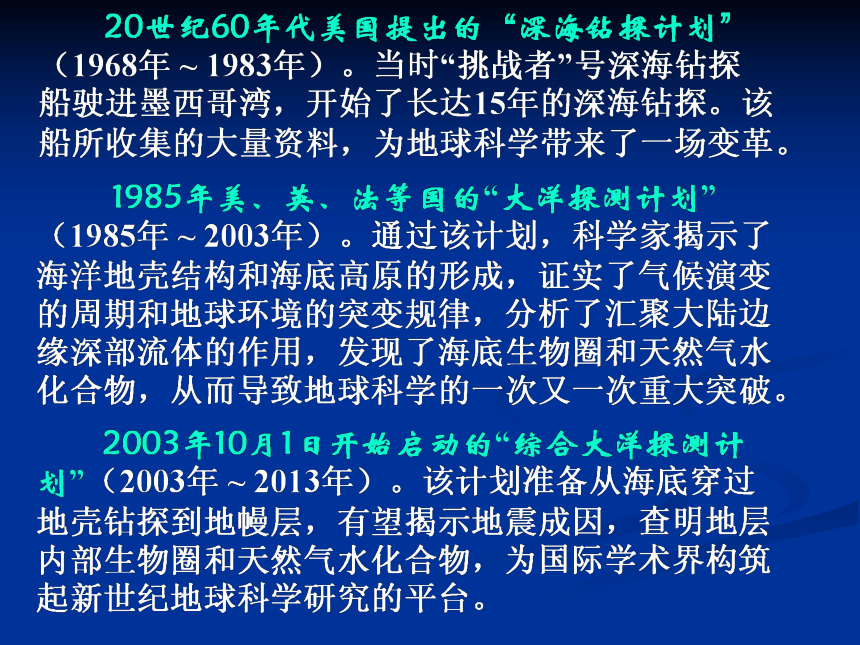

2010年钻探到地幔 揭开生命起源之谜
由21个国家合作开展的大洋钻探项目中的一艘研究船、
造价5.4亿美元的“地球号”将于2007年之前在日本的西南
海岸外进行第一次探测任务。这艘船上重达5.75万吨的钻
探设备上安装了一根9500米长
的钻杆，预计将会钻入地壳以
下6400米深的地方，到达半融
化状态的地层。科学家希望能
在这里找到一些能揭开生命起
源之谜的原始生物。人类已经
成功取回月球岩石用以研究宇
宙，但是却从来还没有到达占
地球组成大部分的地幔。研究
所采集得来的深岩样本亦有助
了解地球环境演变历史。

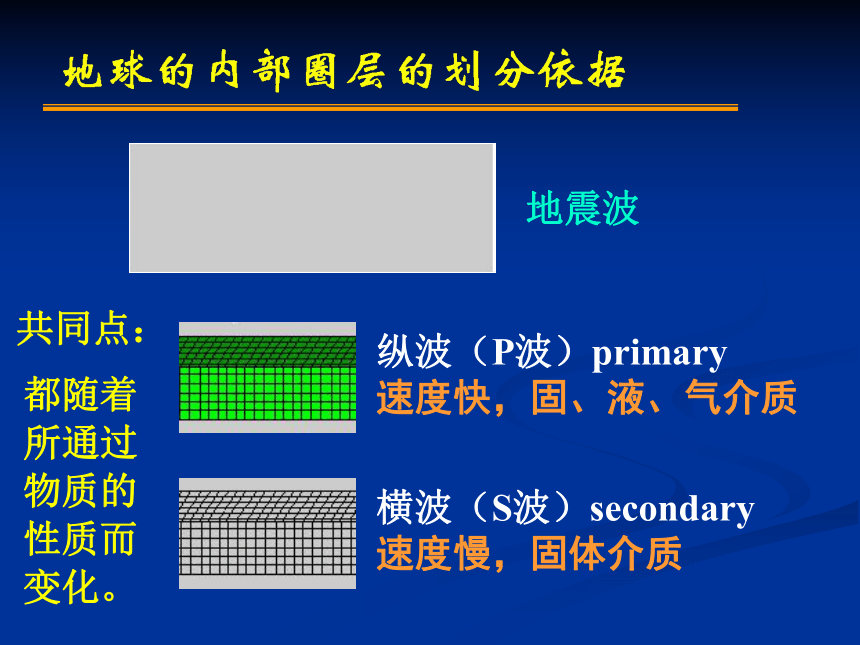

地震波
共同点：
都随着
所通过
物质的
性质而
变化。
纵波（P波）primary
速度快，固、液、气介质
横波（S波）secondary
速度慢，固体介质

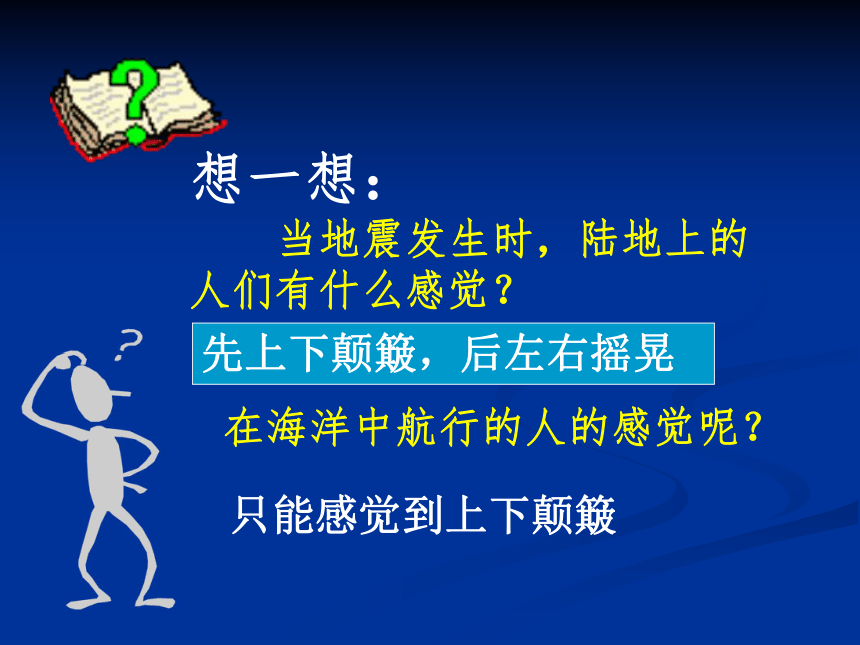

想一想：
当地震发生时，陆地上的人们有什么感觉？
先上下颠簸，后左右摇晃
在海洋中航行的人的感觉呢？
只能感觉到上下颠簸
33
2900
速度（千米/秒）

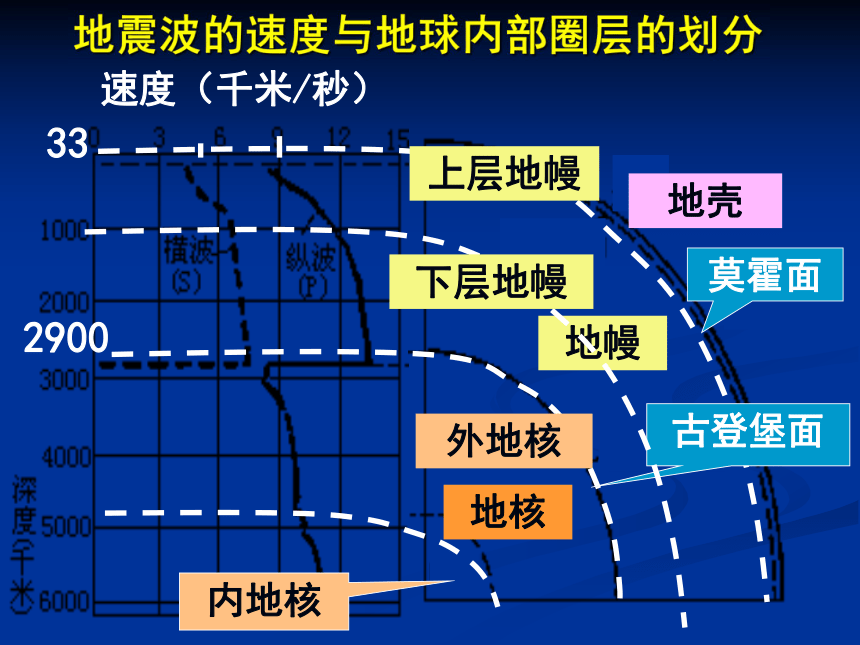

地震波的速度与地球内部圈层的划分
莫霍面
古登堡面
地壳
地幔
地核
上层地幔
下层地幔
外地核
内地核
两界面深度及地震波速变化比较表
33千米处
（大陆部分）
莫霍界面
该面下，P、S
波速都明显增加
古登堡
界面
2900千米处
在这里，P波速
忽然下降，S波
完全消失
波速变化
地下深度
不连续面
莫霍洛维奇
（Mohorovicic, 1857.1.23-1936.12.18）
奥地利地球物理学家。父亲是造船
厂木工，母亲则早逝。他15岁时，除操
奥地利语外，还学会了英语、法语和意
大利语，后来又学会了拉丁语、希腊语、
捷克语和德语。
在布拉格大学时，他在物理学家和哲学家E·马赫指
导下学习，同时在数学系和物理系学习。毕业后在一所
中学教了几年书，后应聘到里耶卡附近的巴卡尔皇家航
海学院教授气象学和海洋学，并在1877年建立了气象观
测站。1891年任萨格勒布海洋技术学院教授。1892年任
萨格勒布气象台台长。1897年接受萨格勒布大学哲学博
士学位。1910年分析出了同他名字连在一起的那一发现。
本诺·古登堡
Beno Gutenberg
（1889-1960）地球物理学家、地
震学家。犹太人。生于德国，1930年
移居美国。1908年入德国哥廷根大学
学习，1911年获哲学博士学位。历任
弗赖堡大学教授、加利福尼亚州理工
学院地球物理学和气象学教授，帕萨
迪纳地震研究室负责人。
古登堡是美国科学院院士，英国皇家天文学会会
员，美国地质学会会员。还担任过美国地震学会理事
和主席。1953年获得美国地球物理联合会第15届威廉·
博伊奖章。
圈层名称 不连续面 深度
(km) 特征
地壳
地幔
地核
莫霍界面
古登堡界面
软流层
地球内部圈层概况
平均17
33
2900
大陆
地壳
大洋
地壳
①由坚硬的岩石组成（化学元
素：氧、硅、铝）
②厚度不均，大洋部分薄，大
陆部分厚，平均厚17千米
③大陆地壳（上层：硅铝层，
下层：硅镁层）
上地幔
下地幔
组成：含铁、镁的硅酸盐类，
上地幔上部存在一个软流层，
这里可能为岩浆的主要源地之一
外核
内核
温度很高，压力和密度很大
（铁、镍），可能是地球磁场
产生的主要原因。
6370
地壳
地幔
地核
（1）厚度
（2）双层结构及物质
（3）大陆、大洋地壳的区别
岩石圈：
（1）物质
（2）上、下地幔
（3）软流层位置、意义
（1）物质
（2）外核、内核
（3）外核—液态铁的运动—地球磁场
速度（千米/秒）
17
2900
地震波传播速度和距离地表深度的关系
莫霍界面
古登堡界面
地壳
地幔
地核
上地幔
下地幔
外核
内核
地核
地幔
地核
地核：位于古登堡面以下直至地心，厚度约3400
千米。分为：内核和外核。
2900km
软流层
1000km
地壳
地
核
外核
内核
除了可以依靠地震波，想一想还能通过哪些渠道或方法获取地球内部的信息？
改进钻探技术
火山喷发的物质
温泉、热泉
遥感技术
地球的外部圈层
● 外部圈层的组成及相互关系
● 地球各外部圈层的比较
● 请找出上图的错误地方
大气圈
水圈
岩石圈
外部圈层的组成及相互关系：
◆ 地球外部圈层包括大气圈、水圈和生物
圈等，其中生物圈占有大气圈的底部、
水圈的全部和岩石圈的上部。
外部圈层的组成及相互关系：
◆ 地球外部圈层包括大气圈、水圈和生物
圈等，其中生物圈占有大气圈的底部、
水圈的全部和岩石圈的上部。
◆ 各个圈层之间相互吸引、相互制约，形
成人类赖以生存和发展的自然环境。
外部
圈层
概念
组成
其他
包裹地球
的气体层
地球表层水体
构成的连续但
不规则的圈层
地球表层生
物及其生存
环境的总称
气体和悬浮物
质，主要成分
是氮和氧
海洋水、陆地
水、大气水、
生物水等
生物及其
生存环境
是地球生命生
存的基础条件
水圈里的陆地
水与人类关系
最密切
生物圈与大气
圈、水圈和岩
石圈相互渗透、
相互影响
大
气
圈
水
圈
生
物
圈
外
随堂练习
1、有关地震波的叙述正确的是：
A. 地震波是一种无线电波
B. 纵波传到古登堡面时完全消失
C. 纵波和横波传播速度在莫霍面都明显减少
D. 从震源发生的地震波，纵波比横波先到达
地面
随堂练习
1、有关地震波的叙述正确的是：
A. 地震波是一种无线电波
B. 纵波传到古登堡面时完全消失
C. 纵波和横波传播速度在莫霍面都明显减少
D. 从震源发生的地震波，纵波比横波先到达
地面
√
大气圈
A
B
C
2、读地球四个圈层
构成的示意图。分析
A、B、C分别代表什
么圈层？
3、莫霍界面是：
A. 地壳和地幔的界线
B. 地幔和地核的界线
C. 岩石圈和地幔的界线
D. 上地幔和下地幔的界线
4、有关岩石圈的叙述，正确的是：
A. 岩石圈属于地壳的一部分，是由岩石构成的
B. 岩石圈属于上地幔的一部分
C. 岩石圈与生物圈关系密切
D. 岩石圈的上部是软流层
3、莫霍界面是：
A. 地壳和地幔的界线
B. 地幔和地核的界线
C. 岩石圈和地幔的界线
D. 上地幔和下地幔的界线
4、有关岩石圈的叙述，正确的是：
A. 岩石圈属于地壳的一部分，是由岩石构成的
B. 岩石圈属于上地幔的一部分
C. 岩石圈与生物圈关系密切
D. 岩石圈的上部是软流层
√
3、莫霍界面是：
A. 地壳和地幔的界线
B. 地幔和地核的界线
C. 岩石圈和地幔的界线
D. 上地幔和下地幔的界线
4、有关岩石圈的叙述，正确的是：
A. 岩石圈属于地壳的一部分，是由岩石构成的
B. 岩石圈属于上地幔的一部分
C. 岩石圈与生物圈关系密切
D. 岩石圈的上部是软流层
√
√
