2021-2022学年高二上学期物理人教版（2019）必修第三册12.2闭合电路中的欧姆定律能力提升(Word版含答案)

闭合电路中的欧姆定律能力提升
一、单选题（共7题，每题5分，共35分）
1．铅蓄电池的电动势E=3V，这表示（ ）
A．电源中每通过1C电荷量，非静电力做功3J
B．电源向外供电的路端电压为3V
C．电源内有3J的电能转化为其他形式的能
D．电源将化学能转化为电能的本领与一节干电池（E=1.5V）一样大
2．如图所示的电路中，电容器的电容大于，图中滑动变阻器R1和的滑动触头都置于中间位置，闭合电键后，若要两只电容器所带的电荷量相等，正确的做法是（　　）
A． R1的触头向左移动 B． R1的触头向右移动
C．的触头向左移动 D．的触头向右移动
3．如图所示电路中，L1、L2为两只完全相同、阻值恒定的灯泡。R为光敏电阻（光照越强，阻值越小），电压表电流表为理想电表，闭合开关S后，随着光照强度逐渐减弱（　　）
A．电流表示数逐渐增大 B．电压表示数逐渐增大
C．灯泡L1逐渐变暗 D．外电路消耗的总功率逐渐增大
4．下列是关于电源电动势的说法：
①电动势是用来比较电源将其他形式的能转化为电能本领大小的物理量　
②外电路断开时的路端电压等于电源的电动势　
③用内阻较大的电压表直接测量电源正、负极之间的电压值约等于电源的电动势　
④外电路的总电阻越小，则路端电压越接近电源的电动势
以上说法中正确的是（　　）
A．①②③④ B．①②③ C．①②④ D．只有②
5．如图所示，如果滑动变阻器的滑片P向上端移动，则（　　）
A．V表的示数增大，A表的示数变小 B．V、A表的示数都增大
C．V、A表的示数都减小 D．V表的示数减小，A表的示数增大
6．如图所示，图线AB是某电源的路端电压随电流变化的关系图线，OM是固定电阻R两端的电压随电流变化的图线，由图可知（　　）
A．该电源的电动势为6V，内阻是2Ω
B．固定电阻R的阻值为1Ω
C．该电源的最大输出功率为9W
D．当该电源只向电阻R供电时，其效率约为33.3%

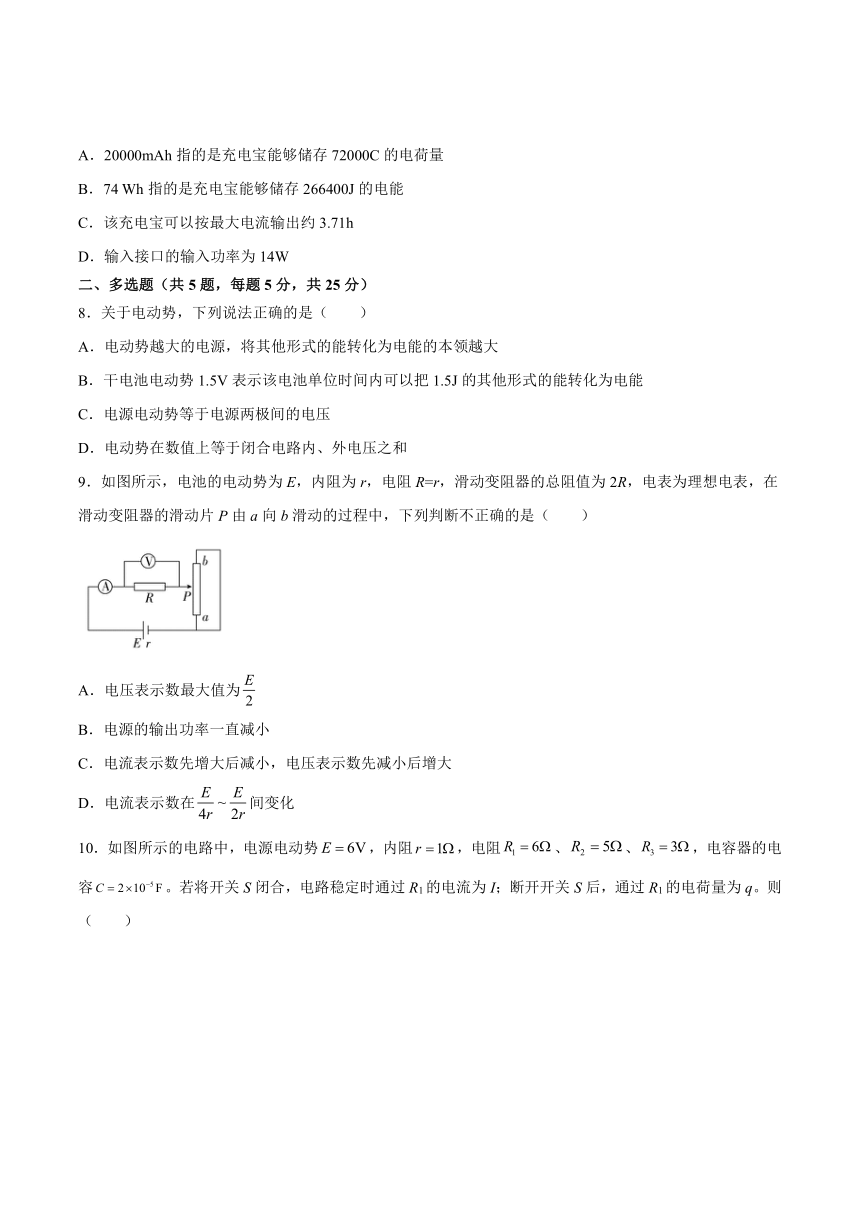

7．某款移动充电宝的部分相关参数如图所示：小张同学通过网络查阅得到，额定容量是由制造商标定的移动电源可输出容量。下面说法错误的是（　 　）
A．20000mAh指的是充电宝能够储存72000C的电荷量
B．74 Wh指的是充电宝能够储存266400J的电能
C．该充电宝可以按最大电流输出约3.71h
D．输入接口的输入功率为14W
二、多选题（共5题，每题5分，共25分）
8．关于电动势，下列说法正确的是（　　）
A．电动势越大的电源，将其他形式的能转化为电能的本领越大
B．干电池电动势1.5V表示该电池单位时间内可以把1.5J的其他形式的能转化为电能
C．电源电动势等于电源两极间的电压
D．电动势在数值上等于闭合电路内、外电压之和
9．如图所示，电池的电动势为E，内阻为r，电阻R=r，滑动变阻器的总阻值为2R，电表为理想电表，在滑动变阻器的滑动片P由a向b滑动的过程中，下列判断不正确的是（　　）
A．电压表示数最大值为
B．电源的输出功率一直减小
C．电流表示数先增大后减小，电压表示数先减小后增大
D．电流表示数在间变化
10．如图所示的电路中，电源电动势，内阻，电阻、、，电容器的电容。若将开关S闭合，电路稳定时通过R1的电流为I；断开开关S后，通过R1的电荷量为q。则（　　）
A．I=0.75 A B．I=0.25 A C．q=2×10-5 C D．q=1×10-5 C
11．如图所示，直线A为某电源的U—I图线，曲线B为某小灯泡L的U—I图线的一部分，用该电源和小灯泡L串联起来组成闭合回路时灯泡L恰能正常发光，则下列说法中正确的是（　　）
A．此电源的电动势为4V内电阻为
B．此电源的短路电流为6A
C．灯泡L的额定电压为3V，额定功率为6W
D．把灯泡L换成阻值恒为1Ω的纯电阻，电源的输出功率将变大
12．如图所示的电路中，R1、R2是定值电阻，当滑动变阻器滑片向下移动时（　　）
A．电流表示数变小 B．电压表示数不变
C．电源的输出功率一定变大 D．电源的效率变大
三、解答题（共4题，每题10分，共40分）
13．电源的电动势为，内电阻为，外电路接一个的电阻。这时电源两端的电压为多少？
14．如图所示电路中，电源电压为10V，电阻R1、R2均为5Ω，电容器两板间距为10cm，电容为F，现闭合S1，求：
（1）当S2接b时，电容器两极板间场强大小为多少？每个极板所带电量为多少？
（2）当S2从b转接a时，电容器所带电量变化了多少？导线c、d间电流方向如何？
15．如图所示，两电容器的电容分别为C1=5μF，C2=10μF。电阻R1=2Ω，R2=4Ω，电路两端电压U=12V。则：
（1）当开关S闭合时，电容器C1的带电量为多少？
（2）当开关S断开时，电容器C2的带电量为多少？
16．如图所示的电路中，两平行金属板A、B水平放置，两板间距离d=40cm。电源电动势，内电阻r=1Ω，电阻R1=6Ω。闭合开关S，待电路稳定后，将一带正电的小球从A板小孔上方10cm处自由释放，若小球带电荷量q=1×10-2C，质量为m=2×10-2kg，不考虑空气阻力，g取10m/s2。那么：
（1）滑动变阻器接入电路的阻值R2为多大时，小球恰能到达B板？
（2）互换R2与R1位置，其他条件不变，滑动变阻器接入电路的阻值R2为多大时，小球恰能到达B板？
参考答案
1．A
2．A
3．B
4．B
5．A
6．C
7．D
8．AD
9．BCD
10．BD
11．CD
12．AD
13．4V
14．（1），；（2）增加，电流方向由c→d
15．（1）；（2）
16．（1）5Ω；（2）7.4Ω
