2021-2022学年高二上学期物理人教版（2019）必修第三册11.4串联电路并联电路同步优化(Word版含答案)

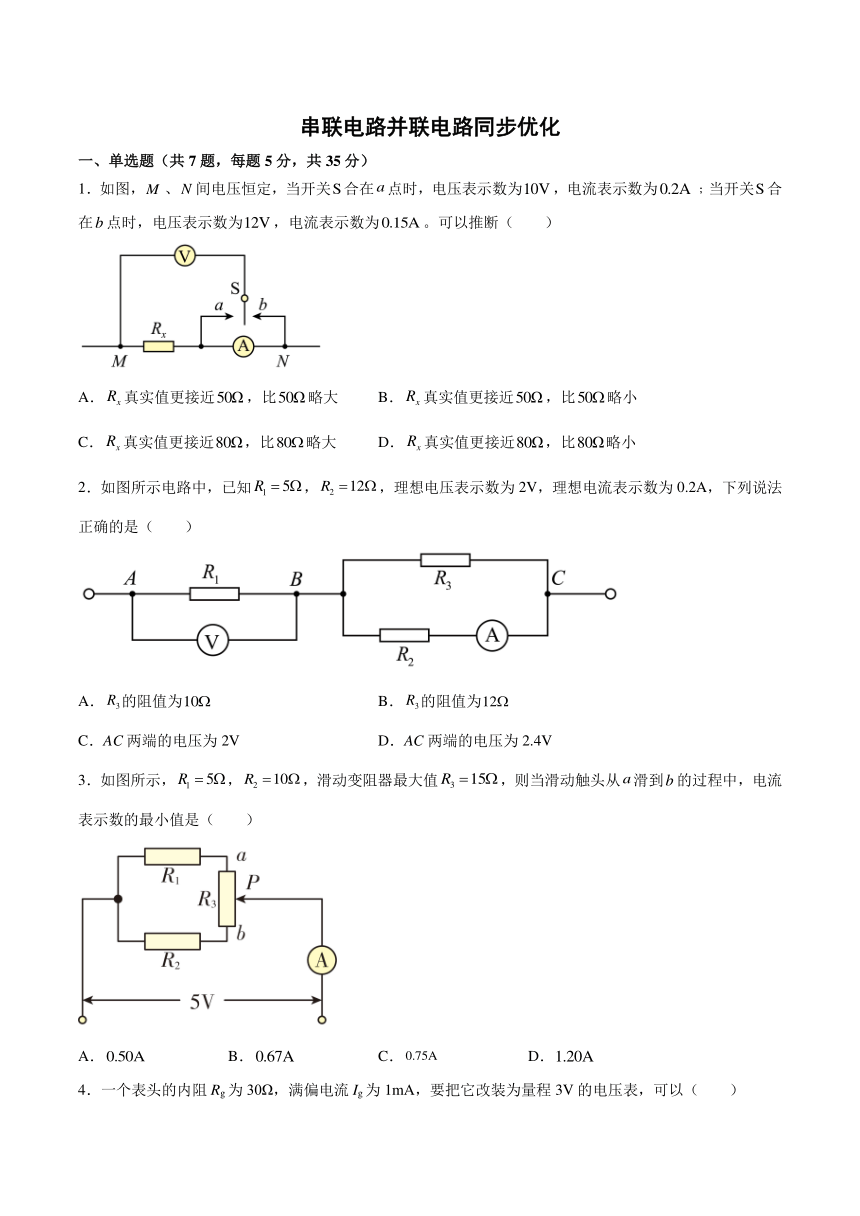

串联电路并联电路同步优化
一、单选题（共7题，每题5分，共35分）
1．如图，、间电压恒定，当开关合在点时，电压表示数为，电流表示数为﹔当开关合在点时，电压表示数为，电流表示数为。可以推断（　　）
A．真实值更接近，比略大 B．真实值更接近，比略小
C．真实值更接近，比略大 D．真实值更接近，比略小
2．如图所示电路中，已知，，理想电压表示数为2V，理想电流表示数为0.2A，下列说法正确的是（　　）
A．的阻值为 B．的阻值为
C．AC两端的电压为2V D．AC两端的电压为2.4V
3．如图所示，，，滑动变阻器最大值，则当滑动触头从滑到的过程中，电流表示数的最小值是（　　）
A． B． C． D．
4．一个表头的内阻Rg为30Ω，满偏电流Ig为1mA，要把它改装为量程3V的电压表，可以（　　）
A．串联一个阻值为3000Ω的电阻
B．串联一个阻值为2970Ω的电阻
C．并联一个阻值为0.05Ω的电阻
D．并联一个阻值为0.01Ω的电阻
5．如图所示，电源电压保持不变。只闭合开S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确的是（　　）
A．电流表示数变小，电压表示数不变
B．电流表示数变大，电压表示数变小
C．电压表示数与电流表示数的比值不变
D．电压表示数与电流表示数的比值变小
6．如图所示的电路中，每只定值电阻和灯泡的电阻以及电流表的电阻均为10Ω，灯泡正常发光的电流是0.5A。电源的电动势为3V，电压表的量程为3V，内阻为1000Ω。电流表的量程是1mA，当开关闭合后，看到的现象是（　　）
A．灯泡正常发光，两只电表指针几乎都接近满偏
B．灯泡不发光，两只电表指针几乎都接近满偏
C．灯泡烧坏，两只电表也因为电流过大而损坏
D．灯泡不发光，两只电表指针几乎都不发生偏转
7．如图所示，虚线框内为改装好的电表，、为新表的接线柱。已知灵敏电流计的满偏电流为，内阻为490Ω，电阻箱读数为10Ω，根据以上数据计算可知改装的电表为（　　）
A．电压表，量程为
B．电压表，量程为
C．电流表，量程为
D．电流表，量程为0~5mA
二、多选题（共5题，每题5分，共25分）
8．如图，R1和R2是两个定值电阻，R1的阻值很大，R2的阻值很小，G是一个灵敏电流计，则下列判断正确的是（　　）
A．只闭合K1，整个装置相当于伏特表
B．只闭合K2，整个装置相当于安培表
C．K1和K2都断开，整个装置相当于灵敏电流计
D．K1和K2都闭合，整个装置相当于安培表
9．经过精确校准的电压表V1和V2，分别用来测定如图所示电路中R两端a、b间的电压，读数依次为12.7V和12.3V，则（　　）
A．a、b间的实际电压应大于12.7V B．a、b间的实际电压应小于12.3V
C．电压表V1的内阻大于V2的内阻 D．电压表V1的内阻小于V2的内阻
10．在检验两地是否短路的测试中，经常用到如图所示的T形电路，电路中的电阻R1＝60Ω，R2＝R3＝30Ω，有一测试电源，所提供的测试电压恒为90V，以下说法正确的是（　　）
A．若将cd端短路，ab之间的等效电阻为60Ω
B．若将ab端短路，cd之间的等效电阻为50Ω
C．当ab两端接上测试电压时，cd两端的电压为30V
D．当cd两端接上测试电压时，ab两端的电压为30V
11．四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2。已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按图所示接法连入电路，则(　　)
A．电流表A1的读数大于电流表A2的读数
B．电流表A1指针的偏转角小于电流表A2指针的偏转角
C．电压表V1的读数小于电压表V2的读数
D．电压表V1指针的偏转角等于电压表V2指针的偏转角
12．有一电流表A，量程为1mA，内阻rg约为100Ω，要求测量其内阻。可选用的器材有：电阻箱R0，最大阻值为99999.9Ω；滑动变阻器甲，最大阻值为10kΩ；滑动变阻器乙，最大阻值为2kΩ；电源E1，电动势约为2V，内阻不计；电源E2，电动势约为6V，内阻不计；开关2个，导线若干。下列说法正确的是（　　）
A．滑动变阻器应选甲
B．滑动变阻器应选乙
C．电源应选E1
D．电源应选E2
三、解答题（共4题，每题10分，共40分）
13．如图所示，在相距50km的A、B两地架两条输电线，电阻共为1000，如果在A、B间的某处发生短路，这时接在A处的电压表示数为1V，电流表的示数为4mA，求发生短路处距B处有多远？
14．如图所示，R1＝8Ω，R2＝20Ω，R3＝30Ω，接到电压为20V的电源两端，求：
(1) R总是多少？
(2)每个电阻上的电压和流过的电流大小。
15．如图所示是一种悬球式加速度仪，可以用来测定沿水平轨道运动的列车的加速度。质量为m的金属球系在金属丝的下端，金属丝的上端悬挂在点O，AB是一根长为l的电阻丝，其阻值为R。金属丝与电阻丝接触良好，摩擦不计。在电阻丝的中点C焊接一根导线，从点O引出一根导线，两线之间接入一个电压表（金属丝和导线电阻不计），图中虚线OC与AB相垂直，且OC=h。电阻丝AB接在电压为U的直流稳压电源上，整个装置固定在列车中使AB沿着车前进的方向，列车静止时金属丝呈竖直方向，从电压表的示数变化可以测出加速度的大小。
（1）当列车向右做匀加速运动时，试写出加速度a与电压表示数U′的对应关系，以便重新刻制电压表表面使它成为直读加速度数值的加速度计。
（2）为什么点C设置在电阻丝AB的中间？对电压表的选择应有什么特殊要求？
16．如图所示电路中，电阻，，，U=8V。试求：
（1）两端的电压；
（2）2s内，流过R1上的电荷量q。
参考答案
1．D
2．B
3．B
4．B
5．C
6．B
7．D
8．AD
9．AC
10．BC
11．AD
12．AD
13．37.5km
14．(1) ；(2) ，1A，，06A，，0.4A
15．（1）；（2）略
16．（1）5V；（2）1C
