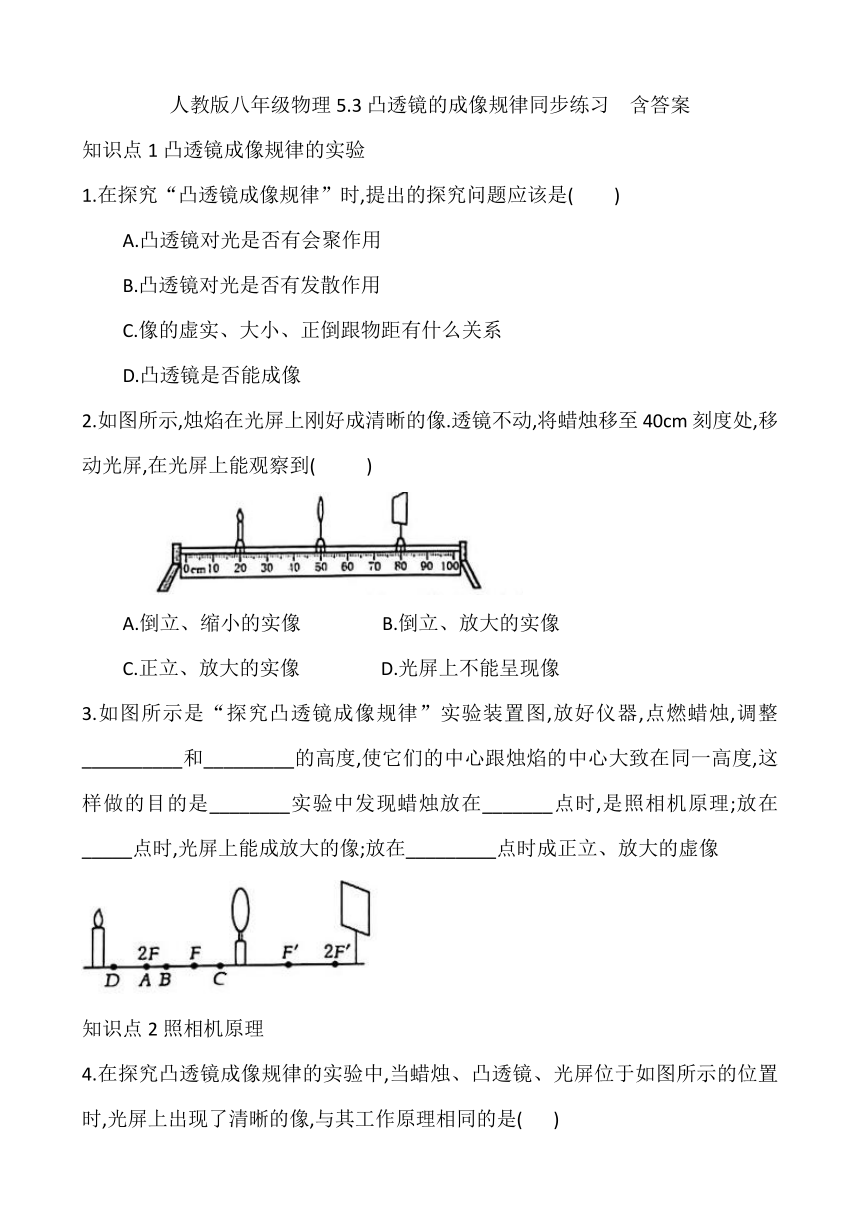

人教版八年级物理5.3凸透镜的成像规律同步练习 含答案

人教版八年级物理5.3凸透镜的成像规律同步练习 含答案
知识点1凸透镜成像规律的实验
1.在探究“凸透镜成像规律”时,提出的探究问题应该是( )
A.凸透镜对光是否有会聚作用
B.凸透镜对光是否有发散作用
C.像的虚实、大小、正倒跟物距有什么关系
D.凸透镜是否能成像
2.如图所示,烛焰在光屏上刚好成清晰的像.透镜不动,将蜡烛移至40cm刻度处,移动光屏,在光屏上能观察到( )
A.倒立、缩小的实像 B.倒立、放大的实像
C.正立、放大的实像 D.光屏上不能呈现像
3.如图所示是“探究凸透镜成像规律”实验装置图,放好仪器,点燃蜡烛,调整__________和_________的高度,使它们的中心跟烛焰的中心大致在同一高度,这样做的目的是________实验中发现蜡烛放在_______点时,是照相机原理;放在_____点时,光屏上能成放大的像;放在_________点时成正立、放大的虚像
知识点2照相机原理
4.在探究凸透镜成像规律的实验中,当蜡烛、凸透镜、光屏位于如图所示的位置时,光屏上出现了清晰的像,与其工作原理相同的是( )

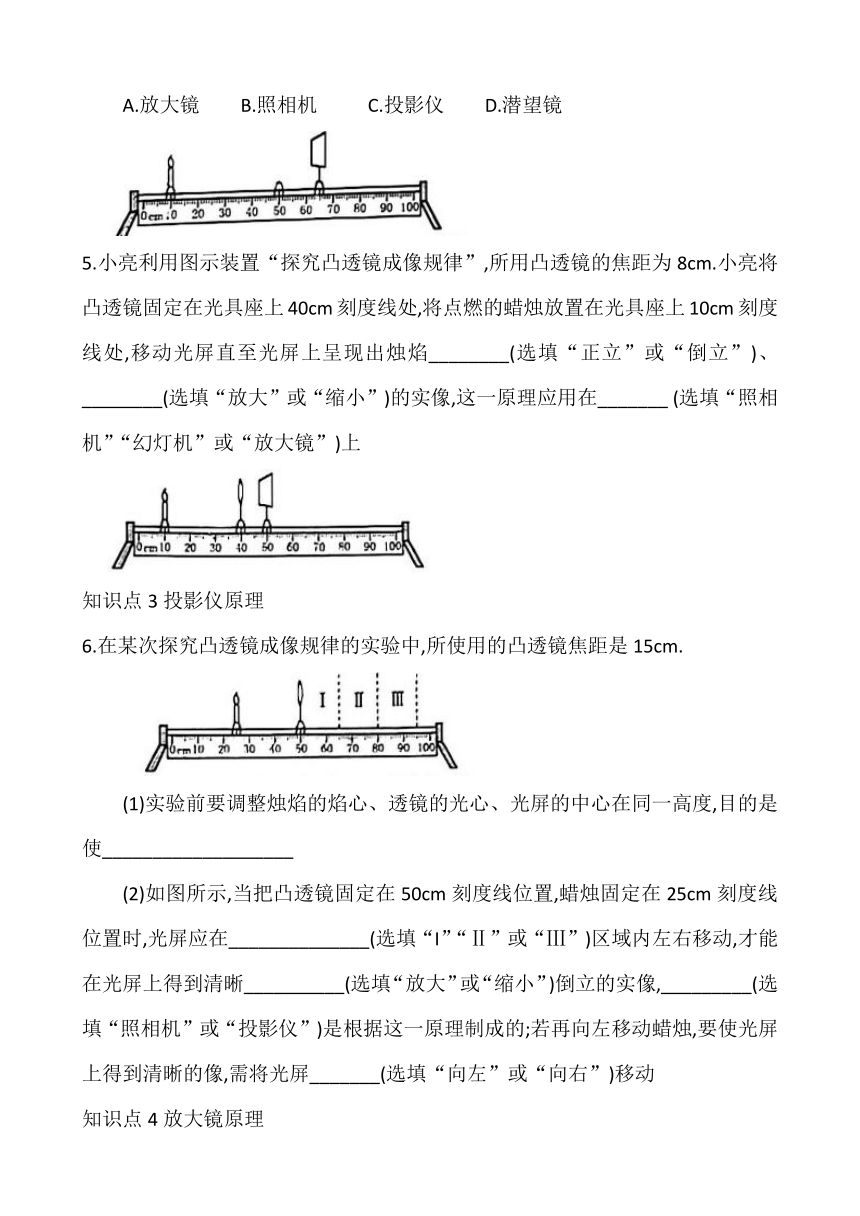

A.放大镜 B.照相机 C.投影仪 D.潜望镜
5.小亮利用图示装置“探究凸透镜成像规律”,所用凸透镜的焦距为8cm.小亮将凸透镜固定在光具座上40cm刻度线处,将点燃的蜡烛放置在光具座上10cm刻度线处,移动光屏直至光屏上呈现出烛焰________(选填“正立”或“倒立”)、________(选填“放大”或“缩小”)的实像,这一原理应用在_______ (选填“照相机”“幻灯机”或“放大镜”)上
知识点3投影仪原理
6.在某次探究凸透镜成像规律的实验中,所使用的凸透镜焦距是15cm.
(1)实验前要调整烛焰的焰心、透镜的光心、光屏的中心在同一高度,目的是使___________________
(2)如图所示,当把凸透镜固定在50cm刻度线位置,蜡烛固定在25cm刻度线位置时,光屏应在______________(选填“I”“Ⅱ”或“Ⅲ”)区域内左右移动,才能在光屏上得到清晰__________(选填“放大”或“缩小”)倒立的实像,_________(选填“照相机”或“投影仪”)是根据这一原理制成的;若再向左移动蜡烛,要使光屏上得到清晰的像,需将光屏_______(选填“向左”或“向右”)移动
知识点4放大镜原理

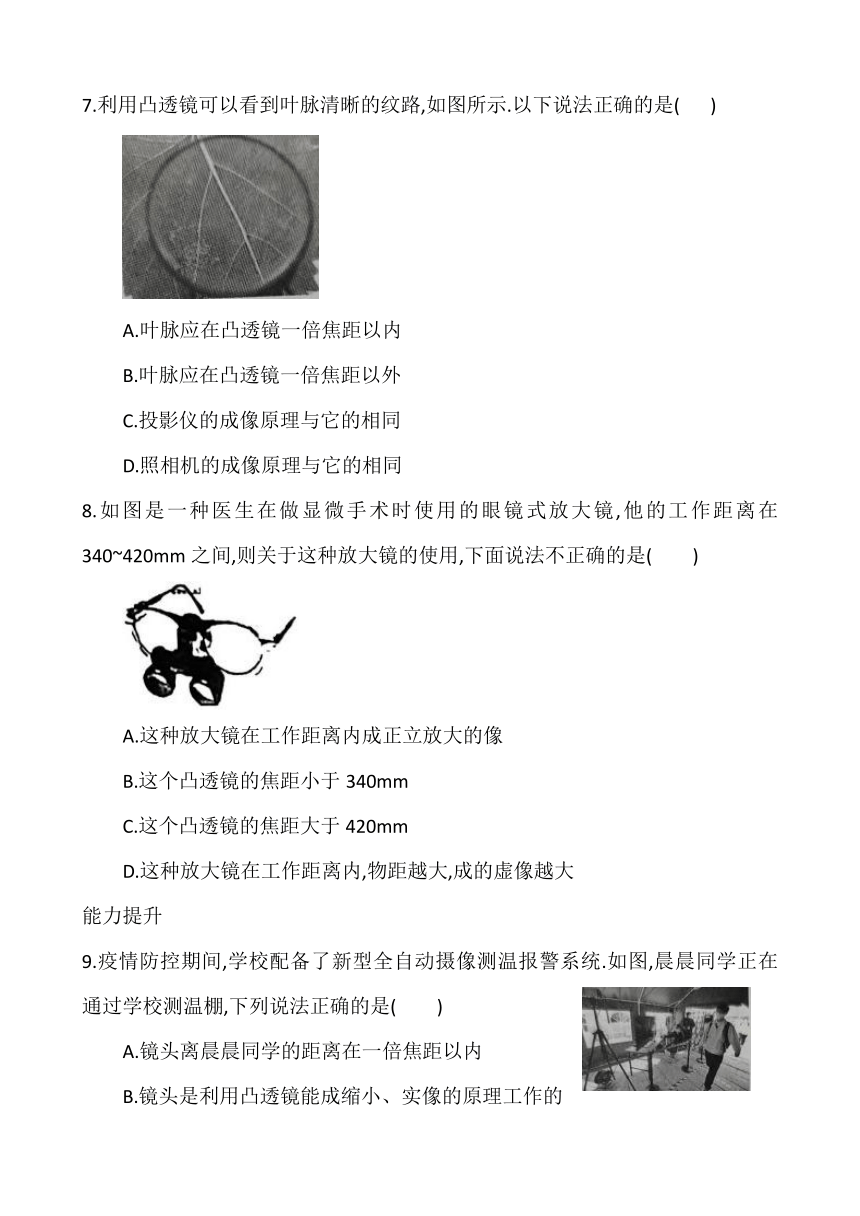

7.利用凸透镜可以看到叶脉清晰的纹路,如图所示.以下说法正确的是( )
A.叶脉应在凸透镜一倍焦距以内
B.叶脉应在凸透镜一倍焦距以外
C.投影仪的成像原理与它的相同
D.照相机的成像原理与它的相同
8.如图是一种医生在做显微手术时使用的眼镜式放大镜,他的工作距离在340~420mm之间,则关于这种放大镜的使用,下面说法不正确的是( )
A.这种放大镜在工作距离内成正立放大的像
B.这个凸透镜的焦距小于340mm
C.这个凸透镜的焦距大于420mm
D.这种放大镜在工作距离内,物距越大,成的虚像越大
能力提升
9.疫情防控期间,学校配备了新型全自动摄像测温报警系统.如图,晨晨同学正在通过学校测温棚,下列说法正确的是( )
A.镜头离晨晨同学的距离在一倍焦距以内
B.镜头是利用凸透镜能成缩小、实像的原理工作的
C.摄像测温系统是利用紫外线工作的
D.当晨晨远离镜头时,屏幕上像的大小不变
10.小明在房间里进行探究凸透镜成像特点的情景如图所示、保持蜡烛的位置不变,只移动透镜,小明发现透镜在A、B两处时,墙壁上都能得到清晰的像,则两次所成的像 ( )
A.都是正立的
B.都是虚像
C.透镜在B处时墙上成的像较大
D.透镜在A处时墙上成的像较大
11.照相机和放大镜都是凸透镜成像原理的具体应用.对应下图,下列关于照相机、放大镜使用和成像的说法正确的是( )
A.照相机:被拍物体应在甲区域内,成倒立缩小实像
B.照相机:被拍物体应在乙区域内,成倒立缩小实像
C.放大镜:被观察物体应在乙区域内,成正立放大虚像
D.放大镜:被观察物体应在丙区域内,成正立放大实像
12.(双选)如图所示是“探究凸透镜成像规律”实验中的一种成像情况,此时凸透镜所成的像( )
A.可以用光屏承接到
B.可以用眼睛看到
C.当蜡烛逐渐靠近透镜时,像变大
D.当蜡烛逐渐远离透镜时,像变大
13.如图甲所示为探究凸透镜成像特点的实验装置图,凸透镜的焦距为10cm
(1)实验前要调整光具座上的光屏、凸透镜和发光物体的中心在______
(2)实验过程中要记录凸透镜的焦距及实验中成像的大小、正倒、虚实情况,还要记录物距和__________
(3)图甲是实验过程中的一次成像情况,此时物距为___cm,成的像应该是图乙中的_______(选填“A”“B”“C”或“D”),像是_____(选填“放大”“缩小”或“等大”)的实像
(4)若把图甲中的发光物体向左移动到30cm刻度线处,调整光屏的位置后,在光屏上得到的像将会___(选填“变小”或“变小”)_________(选填“照相机”“投影仪”或“放大镜”)就是利用此成像特点制成的实验过程中若用不透光的纸遮住凸透镜的下半部分,则光屏上将________ (选填“成上半部分的像”“成下半部分的像”“不成像”或“还成完整的像”).
拓展创新
14.图a是放置在水平桌面上的刻度尺的一部分,甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像.若凸透镜先贴着刻度尺然后逐渐远离,则看到刻度尺的像的先后顺序正确的是( )
A.甲→乙→丙→丁
B.乙→丙→甲→丁
C.乙→丁→甲→丙
D.丙→甲→乙→丁
答案
1.C
2.D
3.凸透镜 光屏 使像成在光屏的中央 D B C
4.B
5.倒立 缩小 照相机
6.(1)像成在光屏中央(2)Ⅲ 放大 投影仪 向左
7.A
8.B
9.B
10.D
11.A
12.BD
13.(1)同一高度(2)像距(3)15.0 C 放大 (4)变小 照相机 还成完整的像
14.C
