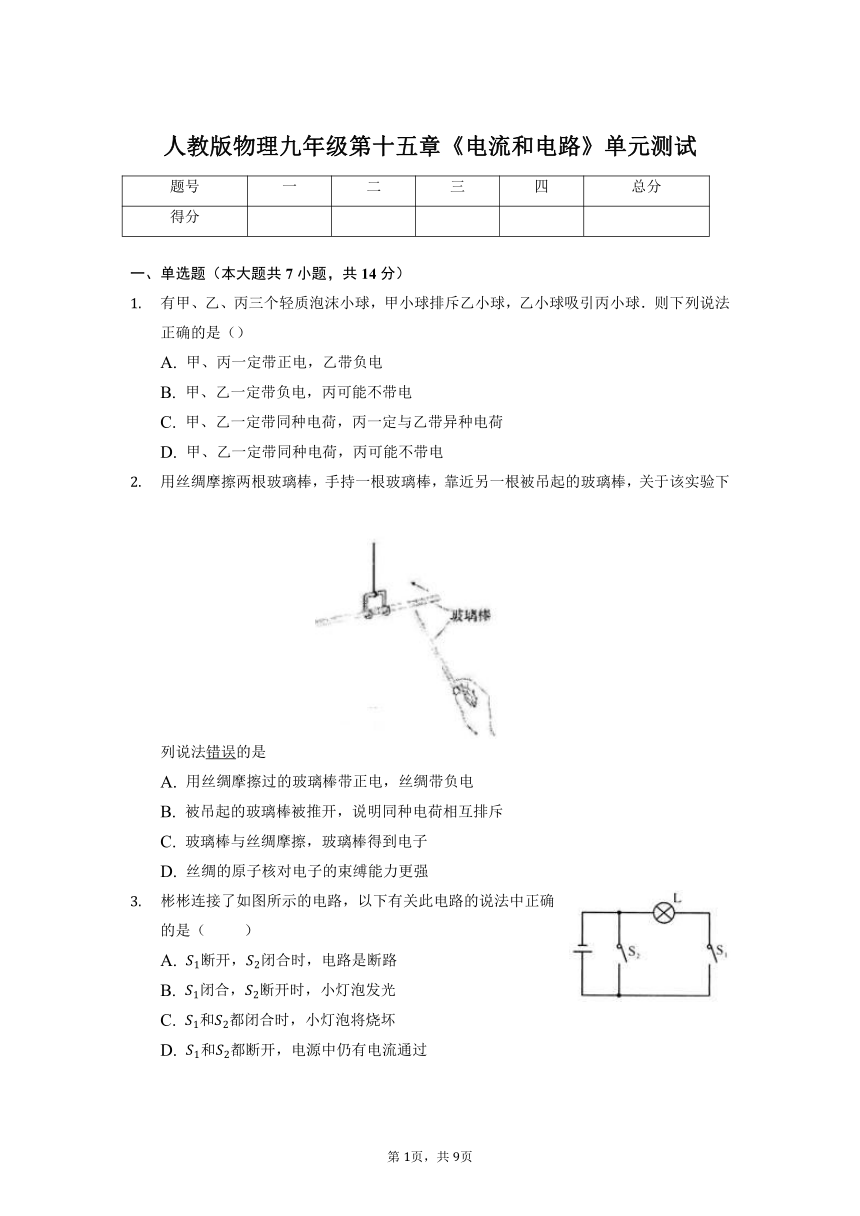

人教版物理九年级第十五章《电流和电路》单元测试
题号 一 二 三 四 总分
得分
一、单选题（本大题共7小题，共14分）
有甲、乙、丙三个轻质泡沫小球，甲小球排斥乙小球，乙小球吸引丙小球．则下列说法正确的是（）
A. 甲、丙一定带正电，乙带负电
B. 甲、乙一定带负电，丙可能不带电
C. 甲、乙一定带同种电荷，丙一定与乙带异种电荷
D. 甲、乙一定带同种电荷，丙可能不带电
用丝绸摩擦两根玻璃棒，手持一根玻璃棒，靠近另一根被吊起的玻璃棒，关于该实验下列说法错误的是
A. 用丝绸摩擦过的玻璃棒带正电，丝绸带负电
B. 被吊起的玻璃棒被推开，说明同种电荷相互排斥
C. 玻璃棒与丝绸摩擦，玻璃棒得到电子
D. 丝绸的原子核对电子的束缚能力更强
彬彬连接了如图所示的电路，以下有关此电路的说法中正确的是（ ）
A. 断开，闭合时，电路是断路
B. 闭合，断开时，小灯泡发光
C. 和都闭合时，小灯泡将烧坏
D. 和都断开，电源中仍有电流通过

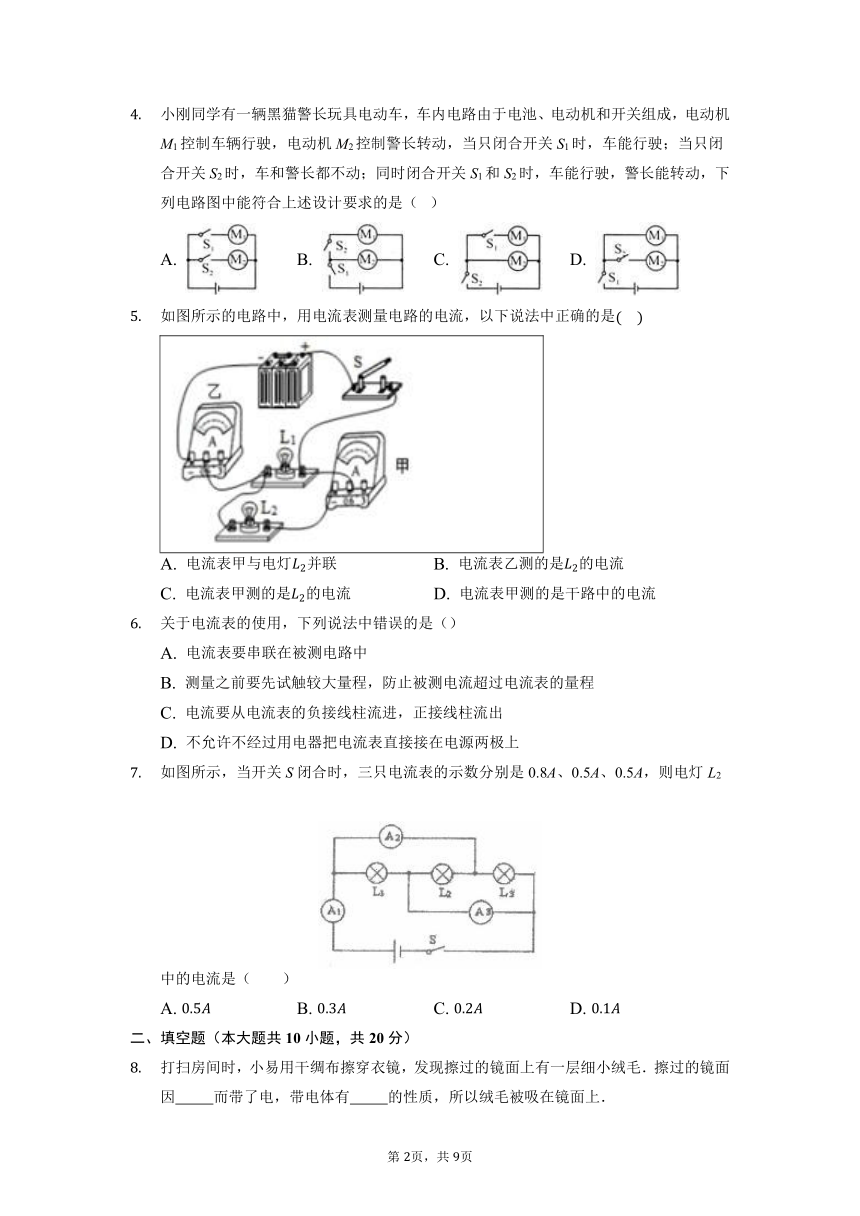

小刚同学有一辆黑猫警长玩具电动车，车内电路由于电池、电动机和开关组成，电动机M1控制车辆行驶，电动机M2控制警长转动，当只闭合开关S1时，车能行驶；当只闭合开关S2时，车和警长都不动；同时闭合开关S1和S2时，车能行驶，警长能转动，下列电路图中能符合上述设计要求的是（ ）
A. B. C. D.
如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是

A. 电流表甲与电灯并联 B. 电流表乙测的是的电流
C. 电流表甲测的是的电流 D. 电流表甲测的是干路中的电流
关于电流表的使用，下列说法中错误的是（）
A. 电流表要串联在被测电路中
B. 测量之前要先试触较大量程，防止被测电流超过电流表的量程
C. 电流要从电流表的负接线柱流进，正接线柱流出
D. 不允许不经过用电器把电流表直接接在电源两极上
如图所示，当开关S闭合时，三只电流表的示数分别是0.8A、0.5A、0.5A，则电灯L2中的电流是（　　）
A. B. C. D.
二、填空题（本大题共10小题，共20分）
打扫房间时，小易用干绸布擦穿衣镜，发现擦过的镜面上有一层细小绒毛．擦过的镜面因 而带了电，带电体有 的性质，所以绒毛被吸在镜面上．

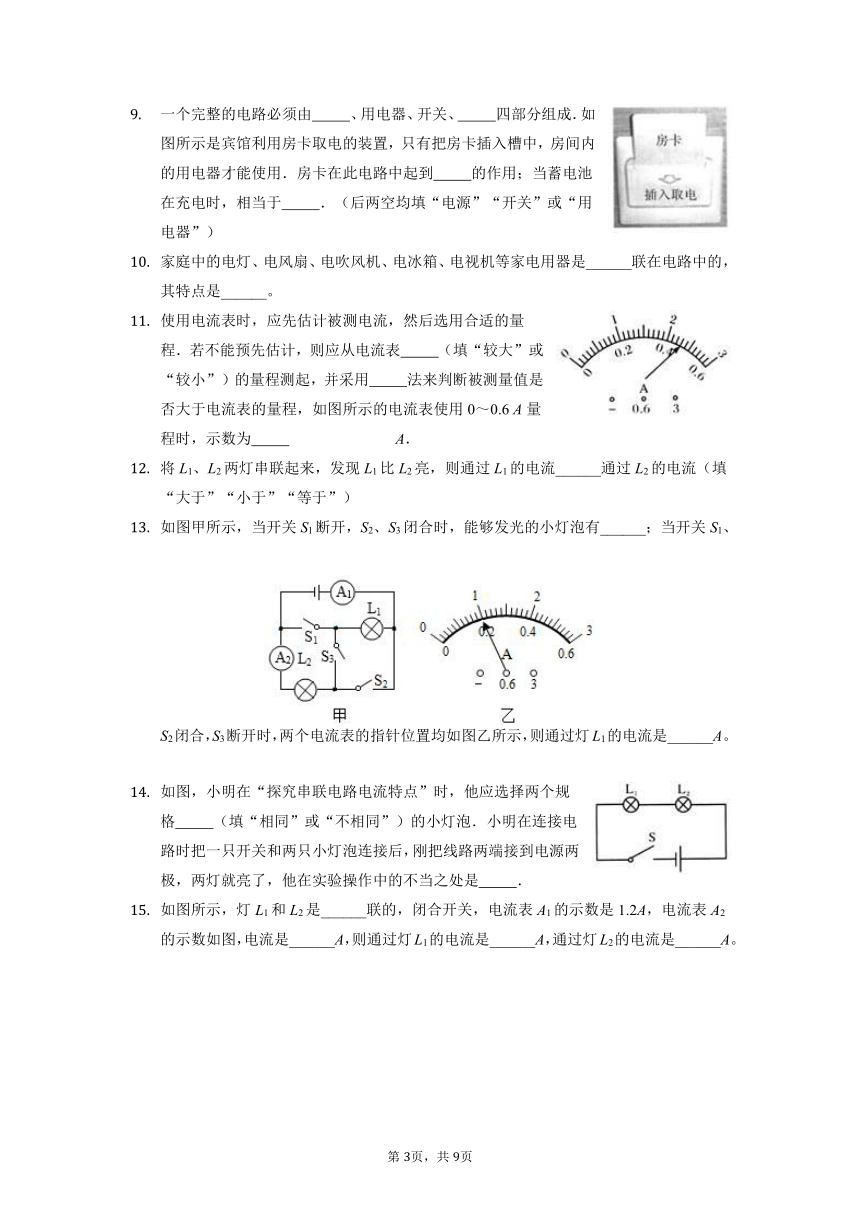

一个完整的电路必须由 、用电器、开关、 四部分组成．如图所示是宾馆利用房卡取电的装置，只有把房卡插入槽中，房间内的用电器才能使用．房卡在此电路中起到 的作用；当蓄电池在充电时，相当于 ．（后两空均填“电源”“开关”或“用电器”）
家庭中的电灯、电风扇、电吹风机、电冰箱、电视机等家电用器是______联在电路中的，其特点是______。
使用电流表时，应先估计被测电流，然后选用合适的量程．若不能预先估计，则应从电流表 （填“较大”或“较小”）的量程测起，并采用 法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6 A量程时，示数为 A．
将L1、L2两灯串联起来，发现L1比L2亮，则通过L1的电流______通过L2的电流（填“大于”“小于”“等于”）
如图甲所示，当开关S1断开，S2、S3闭合时，能够发光的小灯泡有______；当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是______A。
如图，小明在“探究串联电路电流特点”时，他应选择两个规格 （填“相同”或“不相同”）的小灯泡．小明在连接电路时把一只开关和两只小灯泡连接后，刚把线路两端接到电源两极，两灯就亮了，他在实验操作中的不当之处是 ．
如图所示，灯L1和L2是______联的，闭合开关，电流表A1的示数是1.2A，电流表A2的示数如图，电流是______A，则通过灯L1的电流是______A，通过灯L2的电流是______A。

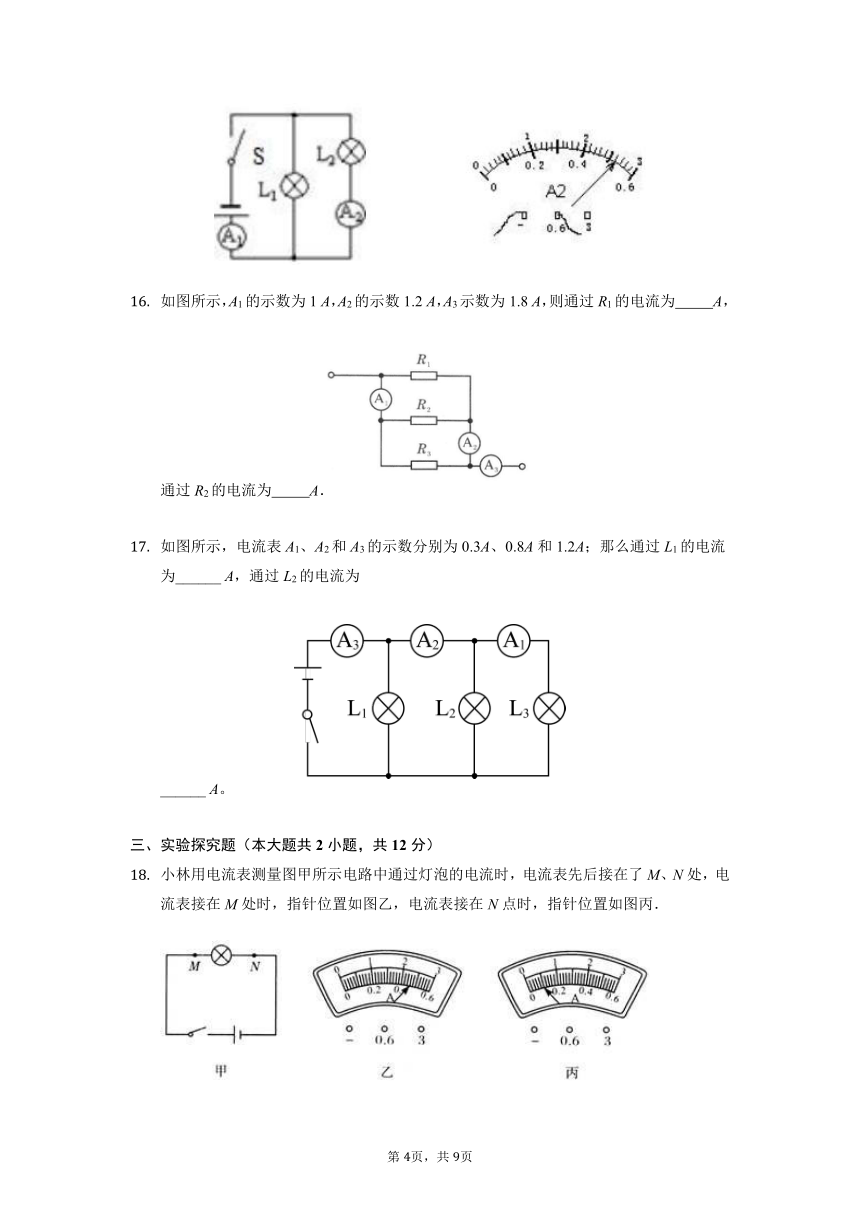

如图所示，A1的示数为1 A，A2的示数1.2 A，A3示数为1.8 A，则通过R1的电流为 A，通过R2的电流为 A．
如图所示，电流表A1、A2和A3的示数分别为0.3A、0.8A和1.2A；那么通过L1的电流为______ A，通过L2的电流为
______ A。
三、实验探究题（本大题共2小题，共12分）
小林用电流表测量图甲所示电路中通过灯泡的电流时，电流表先后接在了M、N处，电流表接在M处时，指针位置如图乙，电流表接在N点时，指针位置如图丙．
（1）两次测量指针的位置不同的原因是____________________．
（2）电路中的电源是蓄电池，它在充电时将________能转化为________能．电路中的电流应以图________（填“乙”或“丙”）的读数为准，理由是______________________，电流的大小为________A．
在探究并联电路中的电流关系时，小明同学按照如图甲所示电路图分别用电流表测出A、B、C三处的电流。
（1）小明同学连接电路时，开关应________。
（2）小明连接了如图乙所示的电路，电流表测的是________（选填“L1”、“L2”或“L1和L2”）的电流。闭合开关后，小明发现电流表的示数如图丙所示，则你认为他的改进措施应该是________。
（3）下表是小明在实验中测得的数据：
B点电流IB/A C点电流IC/A A点电流IA/A
0.24 0.18 0.42
根据实验数据小明得出的实验结论是：在并联电路中，干路电流等于各支路电流之和。请指出该实验操作中的不妥之处________。
（4）小明进一步将实验改进后，实验电路如图丁所示，闭合开关S后，电流表A1、A2示数都如图戊所示，则通过灯泡L2的电流为________A，若拧下灯泡L1，灯泡L2________（选填“仍发光”或“不发光”），电流表A2的示数________（选填“变大”、“不变”或“变小”）。
四、计算题（本大题共3小题，共24分）
在如图所示的电路中，L1和L2是两个不同规格的灯泡。问：
（1）只闭合S1时，若电流表A的示数为0.6A，则通过L1和L2的电流分别是多少？
（2）只闭合S2时，若电流表A的示数为0.2A，则通过L1和L2的电流分别是多少？
（3）当闭合S1和S3时，若电流表A的示数为0.9A，通过L1的电流为0.6A，则通过L2的电流是多少？
如图甲所示是小华探究并联电路电流规律的电路图，闭合开关后，两表指针均指在同一位置（如图乙所示）。求：
（1）电流表A1和A2的示数。
（2）通过电阻R2的电流。
认真观察图甲，分析并解答下面的问题：
（1）当只闭合S3时，若电流表A1的示数为0.5A，则通过L1的电流是多少？
（2）当只闭合S1、S2时，此时电流表A2示数如图乙所示，电流表A1的示数为0.5A，则通过L1、L2的电流分别是多少？
（3）当开关S1、S2、S3都闭合时，会出现什么情况？
人教版物理九年级第十五章《电流和电路》单元测试答案
1.【答案】D
2.【答案】C
3.【答案】B
4.【答案】D
5.【答案】C
6.【答案】C
7.【答案】C
8.【答案】失去电子
吸引轻小物体
9.【答案】电源
导线
开关
用电器
10.【答案】并 可以单独工作，互不影响
11.【答案】较大
试触
0.46
12.【答案】等于
13.【答案】L2 0.8
14.【答案】不相同
连接电路时开关没有断开
15.【答案】并 0.52 0.68 0.52
16.【答案】0.8
0.4
17.【答案】0.4；0.5
18.【答案】（1）两次电流表选用的量程不同
（2）电；化学；乙；分度值小读数更加精确；0.46
19.【答案】（1）断开；
（2）L2；改接电流表小量程；
（3）只测一组实验数据得结论，具有偶然性，没有普遍性；
（4）1.12；仍发光；变小
20.【答案】解：（1）只闭合S1时，电路为L1的简单电路，L2被短路，电流表测电路中的电流，则通过L1的电流为0.6A，通过L2的电流为0A；
（2）只闭合S2时，两灯泡串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A；
（3）当闭合S1和S3时，两灯泡并联，电流表测干路电流，因为并联电路中各支路两端的电压相等，干路中的电流等于各支路电流的和，所以通过L2的电流为：
I2=I-I1=0.9A-0.6A=0.3A；
答：（1）只闭合S1时，通过L1和L2的电流分别是0.6A、0A；
（2）只闭合S2时，通过L1和L2的电流分别是0.2A、0.2A；
（3）当闭合S1和S3时，通过L2的电流是0.3A。
21.【答案】解：（1）由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流。
因并联电路中干路电流等于各支路电流之和，且两表指针在同一位置，
所以，电流表A2的量程为0～3A，分度值为0.1A，示数为1.3A，即干路上的电流I=1.3A；
电流表A1的量程为0～0.6A，分度值为0.02A，示数为0.26A，即通过R1的电流I1=0.26A；
（2）由并联电路中干路上的电流等于各支路电流之和，可得，通过R2的电流I2=IA2-IA1=1.3A-0.26A=1.04A。
答：（1）电流表A1的示数为0.26A，电流表A2的示数为1.3A；
（2）通过R2的电流是1.04A。
22.【答案】解：（1）当只闭合S3时，此时灯泡L2与L1串联，
已知电流表A1的示数为0.5 A，故通过L1的电流是I1=0.5A；
（2）当闭合S1和S2时，两灯泡并联，
电流表A1测干路电流，电流表A2测L2支路电流，
由图乙可知，电流表A2所接量程为0～0.6 A，由指针位置可知，此时电流为0.26 A，故通过L2的电流为I2=0.26 A；
由于并联电路干路中电流等于各支路中电流之和，则通过L1的电流为I1′=I-I2=0.5A-0.26A=0.24A。
（3）当S1、S2、S3同时闭合时，电路会发生短路。
答：（1）当只闭合S3时，若电流表A1的示数为0.1A，则两灯是串联关系；通过L1的电流是0.1 A；
（2）两灯是并联关系，电流表A1测干路电流，电流表A2测L2支路电流，通过L2的电流为0.26 A；通过L1的电流是0.24A；
（3）当S1、S2、S3同时闭合时，电路会发生短路。。
