第十八章 第2节电功率节节过关练习2021-2022学年人教版物理九年级全一册（有答案）

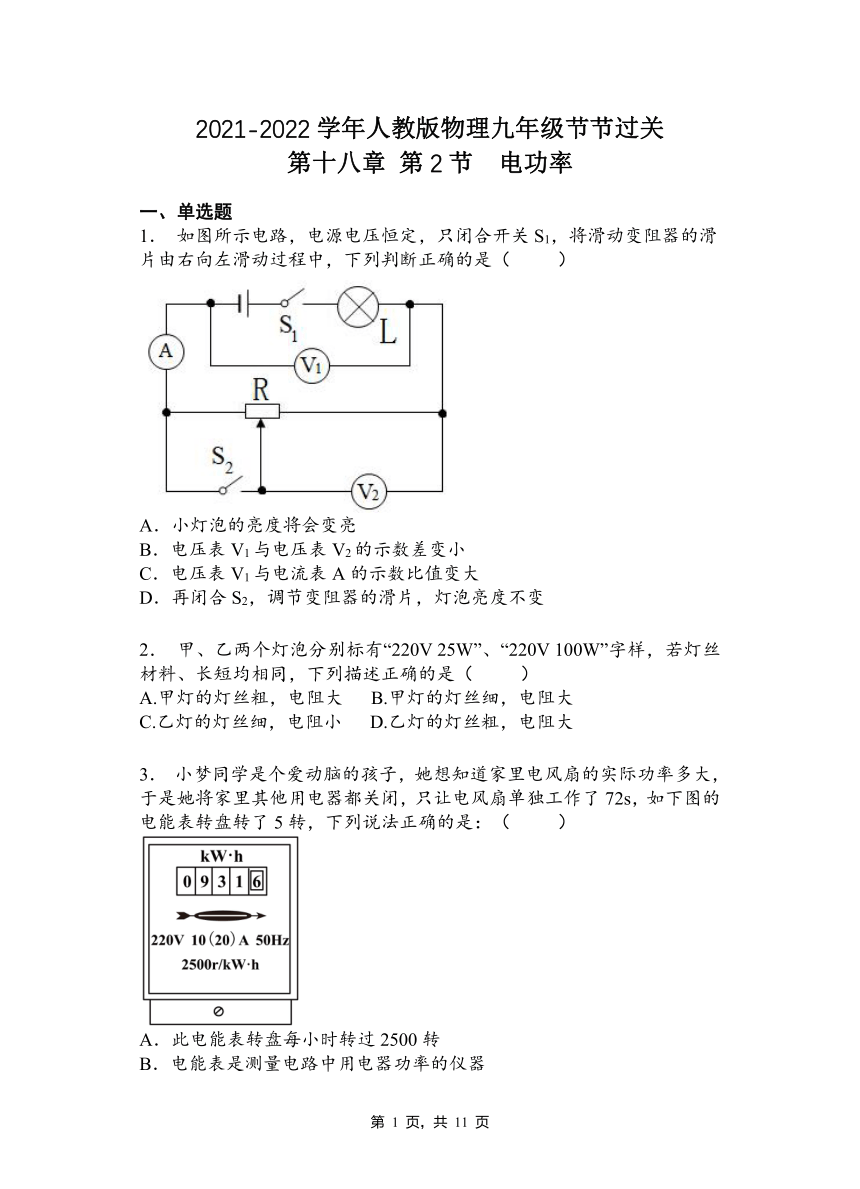

2021-2022学年人教版物理九年级节节过关
第十八章 第2节 电功率
一、单选题
1． 如图所示电路，电源电压恒定，只闭合开关S1，将滑动变阻器的滑片由右向左滑动过程中，下列判断正确的是（ ）
A．小灯泡的亮度将会变亮
B．电压表V1与电压表V2的示数差变小
C．电压表V1与电流表A的示数比值变大
D．再闭合S2，调节变阻器的滑片，灯泡亮度不变
2． 甲、乙两个灯泡分别标有“220V 25W”、“220V 100W”字样，若灯丝材料、长短均相同，下列描述正确的是（ ）
A.甲灯的灯丝粗，电阻大 B.甲灯的灯丝细，电阻大
C.乙灯的灯丝细，电阻小 D.乙灯的灯丝粗，电阻大
3． 小梦同学是个爱动脑的孩子，她想知道家里电风扇的实际功率多大，于是她将家里其他用电器都关闭，只让电风扇单独工作了72s，如下图的电能表转盘转了5转，下列说法正确的是：（ ）
A．此电能表转盘每小时转过2500转
B．电能表是测量电路中用电器功率的仪器

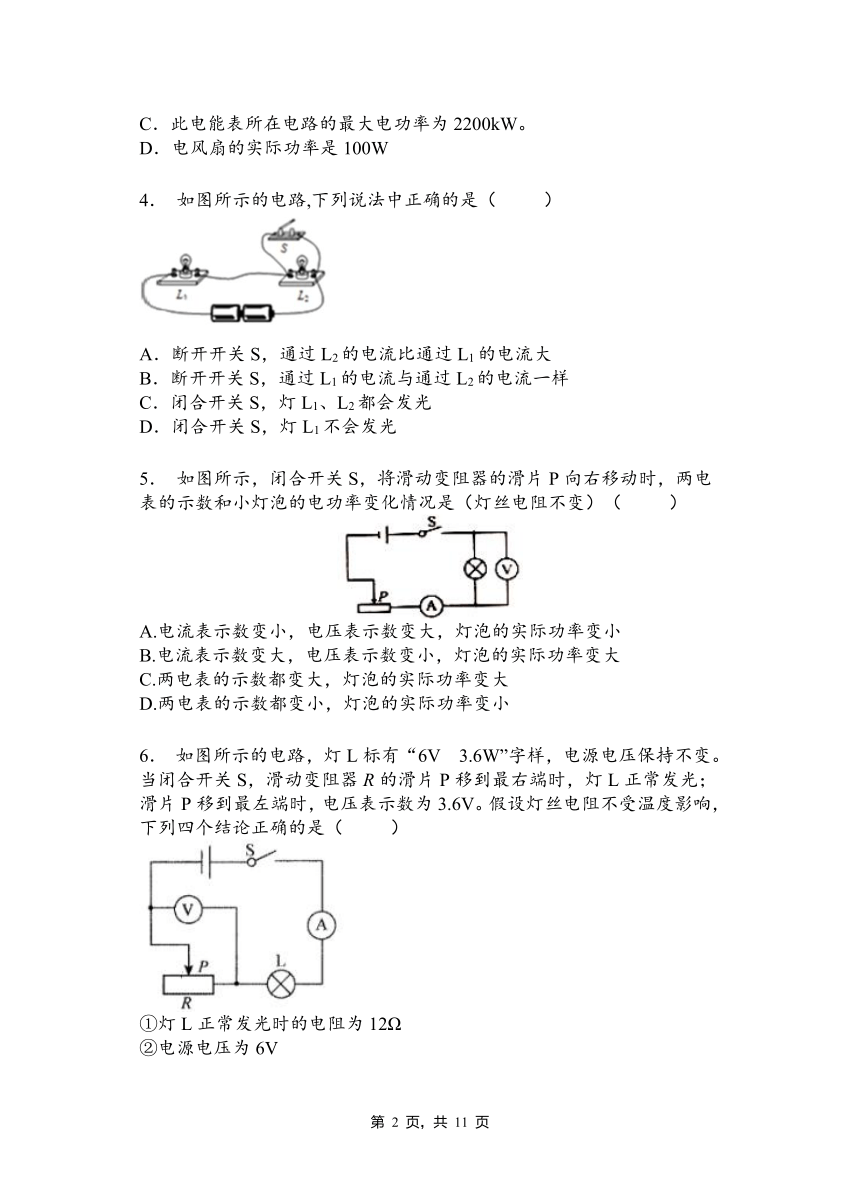

C．此电能表所在电路的最大电功率为2200kW。
D．电风扇的实际功率是100W
4． 如图所示的电路,下列说法中正确的是（ ）
A．断开开关S，通过L2的电流比通过L1的电流大
B．断开开关S，通过L1的电流与通过L2的电流一样
C．闭合开关S，灯L1、L2都会发光
D．闭合开关S，灯L1不会发光
5． 如图所示，闭合开关S，将滑动变阻器的滑片P向右移动时，两电表的示数和小灯泡的电功率变化情况是（灯丝电阻不变）（ ）
A.电流表示数变小，电压表示数变大，灯泡的实际功率变小
B.电流表示数变大，电压表示数变小，灯泡的实际功率变大
C.两电表的示数都变大，灯泡的实际功率变大
D.两电表的示数都变小，灯泡的实际功率变小
6． 如图所示的电路，灯L标有“6V 3.6W”字样，电源电压保持不变。当闭合开关S，滑动变阻器R的滑片P移到最右端时，灯L正常发光；滑片P移到最左端时，电压表示数为3.6V。假设灯丝电阻不受温度影响，下列四个结论正确的是（ ）
①灯L正常发光时的电阻为12Ω
②电源电压为6V

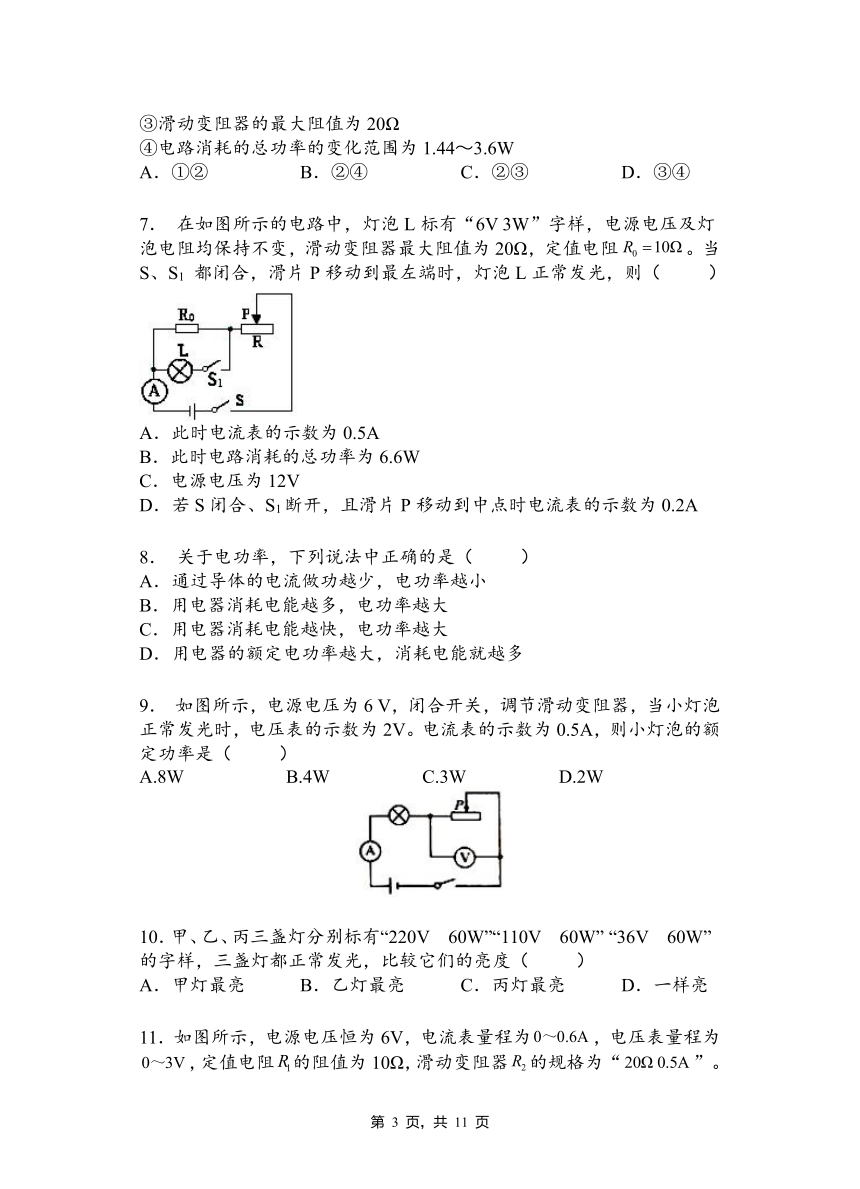

③滑动变阻器的最大阻值为20Ω
④电路消耗的总功率的变化范围为1.44～3.6W
A．①② B．②④ C．②③ D．③④
7． 在如图所示的电路中，灯泡L标有“6V 3W”字样，电源电压及灯泡电阻均保持不变，滑动变阻器最大阻值为20Ω，定值电阻。当 S、S1 都闭合，滑片P移动到最左端时，灯泡L正常发光，则（ ）
A．此时电流表的示数为0.5A
B．此时电路消耗的总功率为6.6W
C．电源电压为12V
D．若S闭合、S1断开，且滑片P移动到中点时电流表的示数为0.2A
8． 关于电功率，下列说法中正确的是（ ）
A．通过导体的电流做功越少，电功率越小
B．用电器消耗电能越多，电功率越大
C．用电器消耗电能越快，电功率越大
D．用电器的额定电功率越大，消耗电能就越多
9． 如图所示，电源电压为6 V，闭合开关，调节滑动变阻器，当小灯泡正常发光时，电压表的示数为2V。电流表的示数为0.5A，则小灯泡的额定功率是（ ）
A.8W B.4W C.3W D.2W
10．甲、乙、丙三盏灯分别标有“220V 60W”“110V 60W” “36V 60W”的字样，三盏灯都正常发光，比较它们的亮度（ ）
A．甲灯最亮 B．乙灯最亮 C．丙灯最亮 D．一样亮

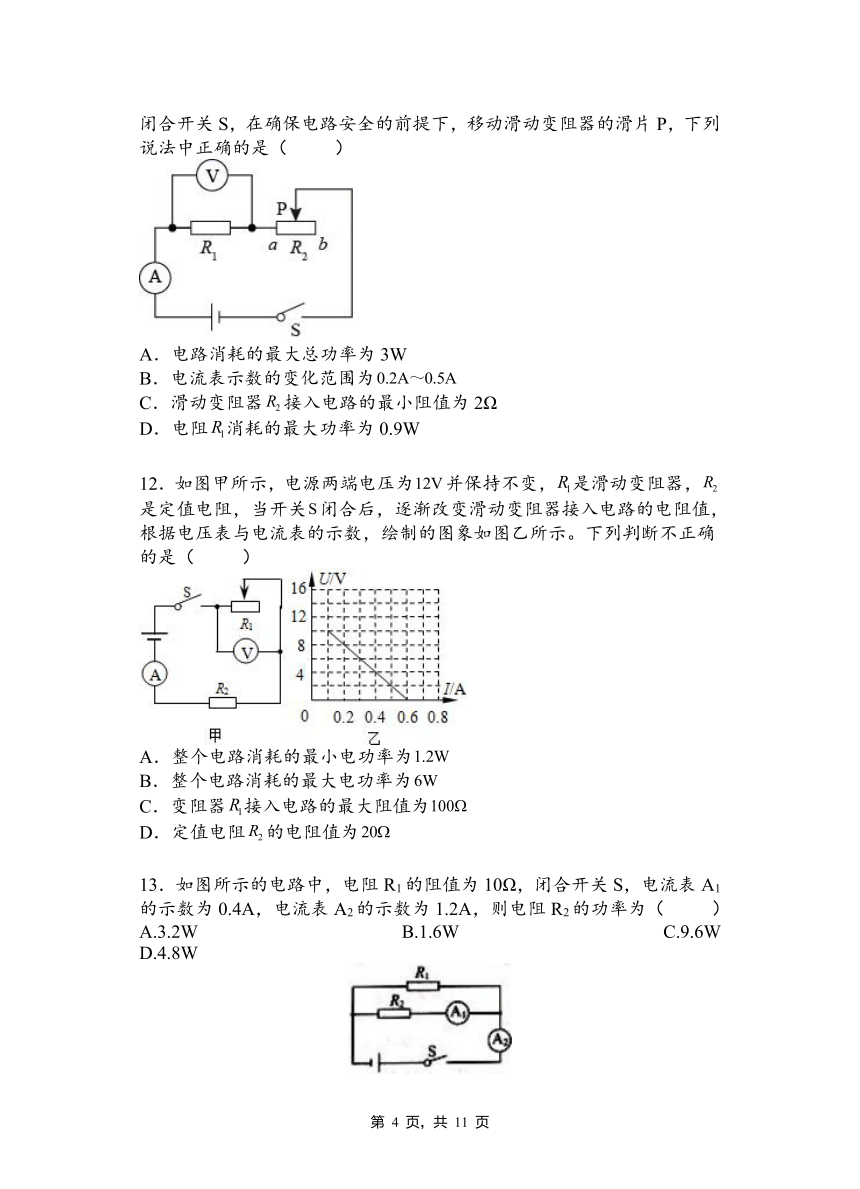

11．如图所示，电源电压恒为6V，电流表量程为，电压表量程为，定值电阻的阻值为10Ω，滑动变阻器的规格为“”。闭合开关S，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（ ）
A．电路消耗的最大总功率为3W
B．电流表示数的变化范围为
C．滑动变阻器接入电路的最小阻值为2Ω
D．电阻消耗的最大功率为0.9W
12．如图甲所示，电源两端电压为并保持不变，是滑动变阻器，是定值电阻，当开关闭合后，逐渐改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断不正确的是（ ）
A．整个电路消耗的最小电功率为
B．整个电路消耗的最大电功率为
C．变阻器接入电路的最大阻值为
D．定值电阻的电阻值为
13．如图所示的电路中，电阻R1的阻值为10Ω，闭合开关S，电流表A1的示数为0.4A，电流表A2的示数为1.2A，则电阻R2的功率为（ ）
A.3.2W B.1.6W C.9.6W D.4.8W

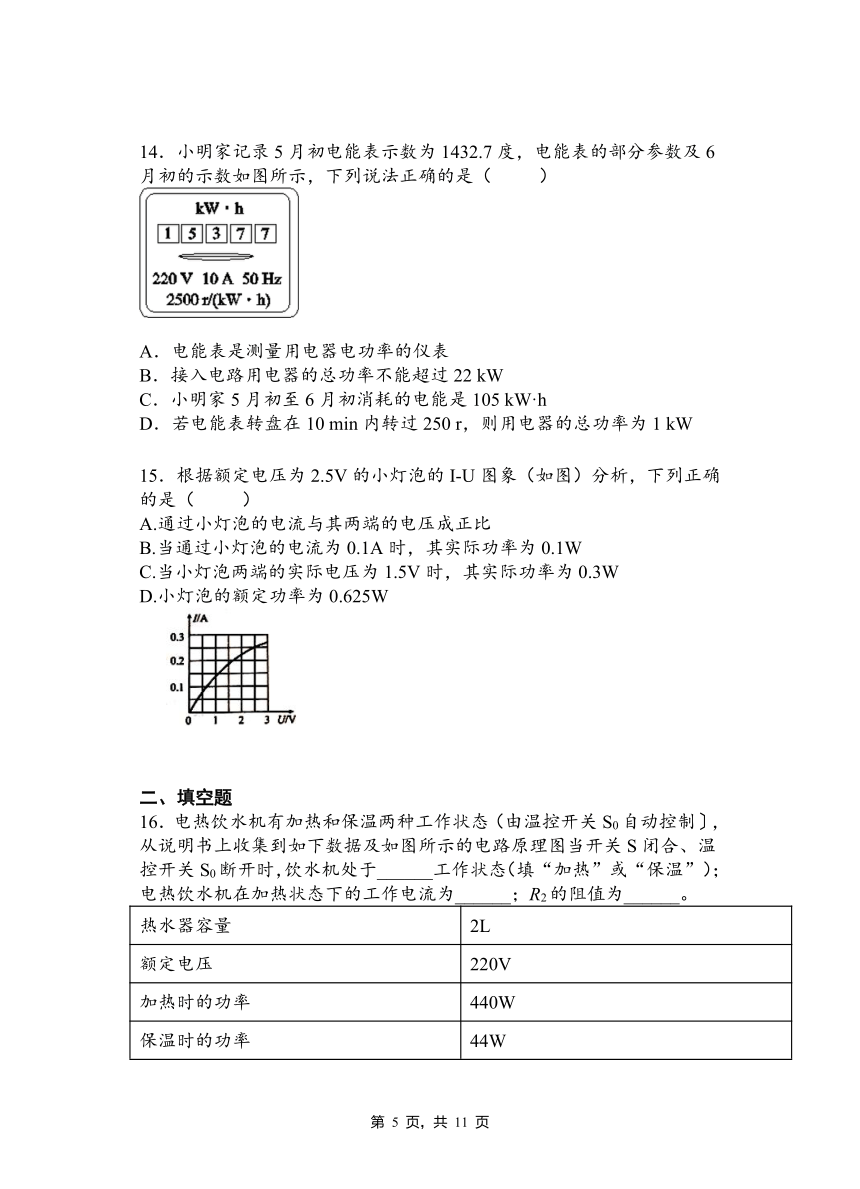

14．小明家记录5月初电能表示数为1432.7度，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（ ）
A．电能表是测量用电器电功率的仪表
B．接入电路用电器的总功率不能超过22 kW
C．小明家5月初至6月初消耗的电能是105 kW·h
D．若电能表转盘在10 min内转过250 r，则用电器的总功率为1 kW
15．根据额定电压为2.5V的小灯泡的I-U图象（如图）分析，下列正确的是（ ）
A.通过小灯泡的电流与其两端的电压成正比
B.当通过小灯泡的电流为0.1A时，其实际功率为0.1W
C.当小灯泡两端的实际电压为1.5V时，其实际功率为0.3W
D.小灯泡的额定功率为0.625W
二、填空题
16．电热饮水机有加热和保温两种工作状态（由温控开关S0自动控制〕，从说明书上收集到如下数据及如图所示的电路原理图当开关S闭合、温控开关S0断开时，饮水机处于______工作状态（填“加热”或“保温”）；电热饮水机在加热状态下的工作电流为______；R2的阻值为______。
热水器容量 2L
额定电压 220V
加热时的功率 440W
保温时的功率 44W
17．现有两个灯泡L1、L2，分别标有“10V 10W”和“9V 5.4W”的字样。当将它们串联使用时，电路两端允许加的最大电压是 V，电路的最大功率是 W。（灯丝电阻不变）
18．如图为即热式电热水龙头，打开水龙头开关，几秒就可以流出热水。已知某品牌电热水龙头的额定功率是4000W，额定电压是220V，则该电热水龙头正常工作时的电阻是______；不计热量损失，该水龙头正常工作8.4s，可使0.4kg的水从21℃升高到______℃。
19．甲、乙两个灯泡分别标有“220V，40W”、“220V，60W”字样，并联在220V电源上，通过灯丝电流大的是________。正常使用相同时间，甲、乙两灯消耗的电能之比是______。
20．如图，灯L标有“4V 2W”，R=20Ω，闭合开关S时，灯L正常发光（灯丝的电阻不受温度影响），电源电压为___________V，电流表示数为___________A。
21．标有“6V 3W”和“6V 6W”的两盏电灯，若将它们并联在电路中，则它们两端的电压之比为______，相同时间内电流做功之比为______；若将它们串联在电路中，则通过它们的电流之比为______，相同时间内电流做功之比为______。
22．小明全家假期外出旅游5天，回到家时发现忘记拔掉电视机的插头，电视机一直处于待机状态，其它电器的插头都已经拔掉，此时电能表的信息如图所示。为了计算浪费了多少电能，小明进行了如下实验探究：让电视机处于待机状态，关闭家中其它电器并将插头拔掉，观察到电能表转动一圈所用的时间是4分钟。小明家的电视机处于待机状态时的电功率是___________W，小明家的电能表在外出旅游前的示数应该是___________。
23．已知甲灯标有“6V 3W”字样，乙灯的额定电压是3V．甲、乙两灯的U﹣I关系如图所示，则乙灯的额定功率是_____W．确保电路安全的前提下，两灯串联使用，电路两端的最大电压是_____V，两灯并联使用，电路最大电流是_____A．
24．灯泡L1和L2分别标有“220V25W”和“220V15W”的字样，若两灯泡串联起来，接在家庭电路中，则两灯的电压之比是_____，通过的电流之比是_______，消耗的实际功率之比是_______________，较亮的灯是______．
25．某节能灯铭牌上标有“ ”的字样，该灯不工作时，其额定电压是______，额定功率是______；实际电压是______，实际功率是______．
26．如图所示电路，电源电压为8V，电阻为10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器标有“20Ω 1A”字样．闭合开关S后，当变阻器滑片从右向左移动时，电流表的示数________（填“增大”、“不变”或“减小”），电压表的示数________（填“增大”、“不变”或“减小”），若要求两电表的示数均不超过各自的量程，则滑动变阻器消耗的功率变化范围是________ W．
27．小明家电能表上个月底表盘数字是 ，这个月底表盘数字如图所示，可知他家本月用电 _____ 度，他只让某电水壶工作，发现在10分钟内该电能表转盘转过了600转，则该电水壶的实际功率为 _____ W．
28．有两个电阻，R1=10Ω，R2=20Ω，如果把它们串联接入电路中，则通过它们的电流之比I1:I2= _____，它们消耗的电功率之比P1:P2= ________．
29．如图所示是某家用电器的内部电路图，其中R1和R2为加热电阻，1、2、3、4分别为四个接线柱．若要让两电阻串联接入电路，则将接线柱_____与接线柱3连接；此电路中，不能将接线柱_____与接线柱3相连，否则造成短路．电功率最大的连接方法是将接线柱1和3连接，同时将接线柱_____连接起来．
30．小芳家中的电能表4月初的示数为 ， 5月初电能表如图所示，本月她家共使用了________度电．若电价为0.5元/度，她家本月应交的电费为________元，她认真观察了10min，查出电能表的转盘转过600圈，则这10min内她家的用电器消耗的电功率是________KW．
三、计算题
31．如图所示，电源电压12 V保持不变，R1=5 Ω，电压表示数为4 V。求：
(1)R2的阻值；
(2)电路消耗的功率。
32．一只灯泡接到220V的家庭电路中，10min消耗的电能是2. 64×104J。问：
（1）灯泡的电功率是多大？（2）灯泡中通过的电流是多大？
2021-2022学年人教版物理九年级第十八章 第2节电功率（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B D B C B B C D D
题号 11 12 13 14 15
答案 D B A C D
二、填空题
16．保温 2A 1100Ω
17． 15；9
18．12.1 41
19．乙灯泡 2︰3
20．4 0.7
21．1:1 1:2 1:1 2:1
22．5 08120
23．1.8 8 0.9
24．3:5 1:1 3:5 L2
25．220 60 0 0
26．增大 减小 1.2 1.5
27．100 1.2×103
28．1:1 1:2
29．2 4 2和4
30．80 40 1.2
三、计算题
31．(1)10Ω；(2)9.6W
32．解：（1） （2）
