第十六章 第2节串、并联电路中电压的规律节节过关练习2021-2022学年人教版物理九年级全一册（有答案）

2021-2022学年人教版物理九年级节节过关
第十六章 第2节 串、并联电路中电压的规律
一、单选题

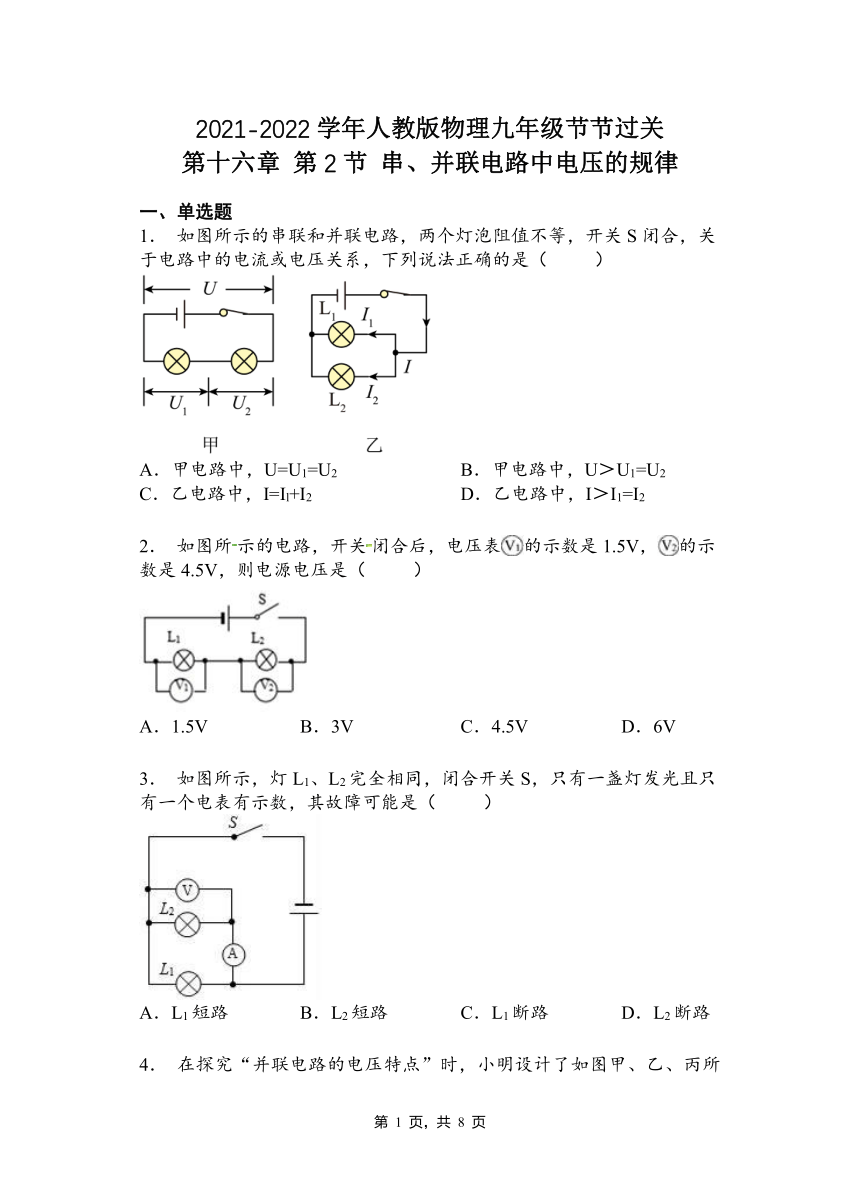

1． 如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（ ）
A．甲电路中，U=U1=U2 B．甲电路中，U＞U1=U2
C．乙电路中，I=Il+I2 D．乙电路中，I＞I1=I2
2． 如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（ ）
A．1.5V B．3V C．4.5V D．6V
3． 如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（ ）
A．L1短路 B．L2短路 C．L1断路 D．L2断路

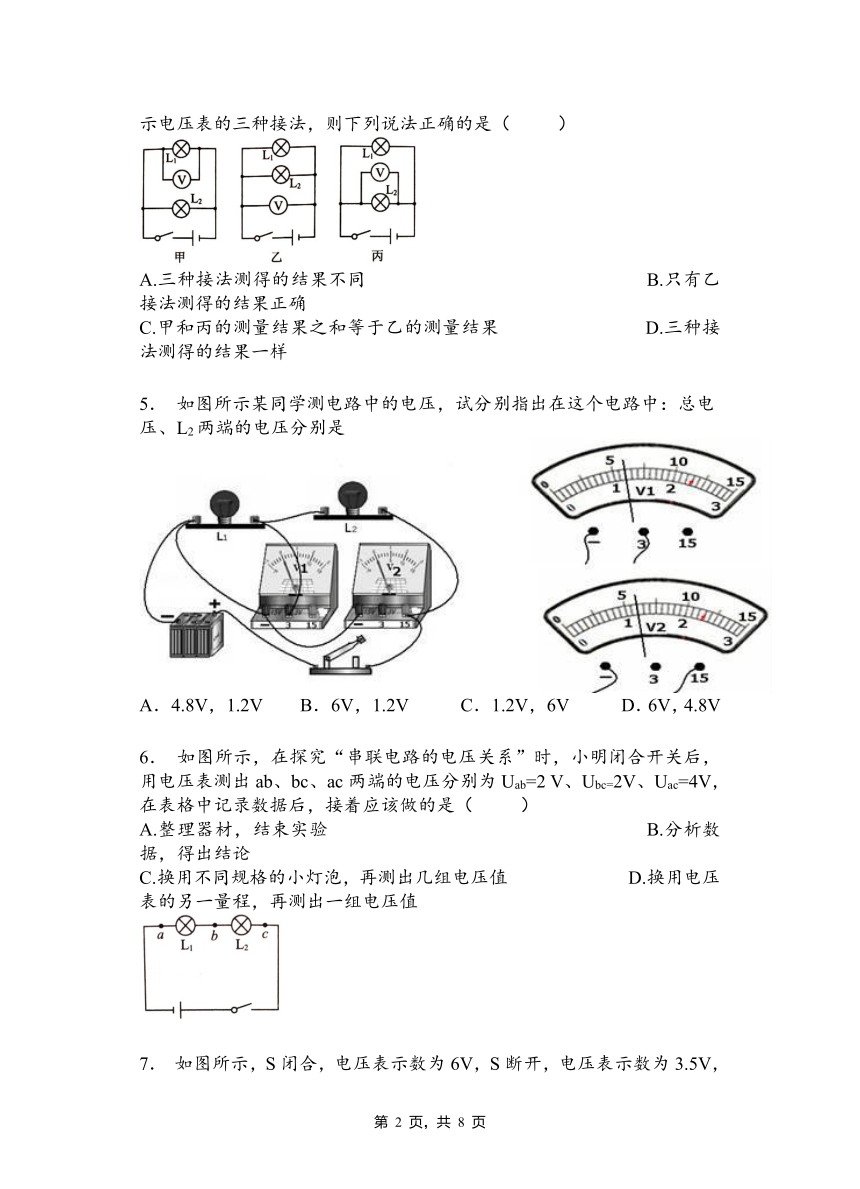

4． 在探究“并联电路的电压特点”时，小明设计了如图甲、乙、丙所示电压表的三种接法，则下列说法正确的是（ ）
A.三种接法测得的结果不同 B.只有乙接法测得的结果正确
C.甲和丙的测量结果之和等于乙的测量结果 D.三种接法测得的结果一样
5． 如图所示某同学测电路中的电压，试分别指出在这个电路中：总电压、L2两端的电压分别是
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．6V，4.8V
6． 如图所示，在探究“串联电路的电压关系”时，小明闭合开关后，用电压表测出ab、bc、ac两端的电压分别为Uab=2 V、Ubc=2V、Uac=4V，在表格中记录数据后，接着应该做的是（ ）
A.整理器材，结束实验 B.分析数据，得出结论
C.换用不同规格的小灯泡，再测出几组电压值 D.换用电压表的另一量程，再测出一组电压值

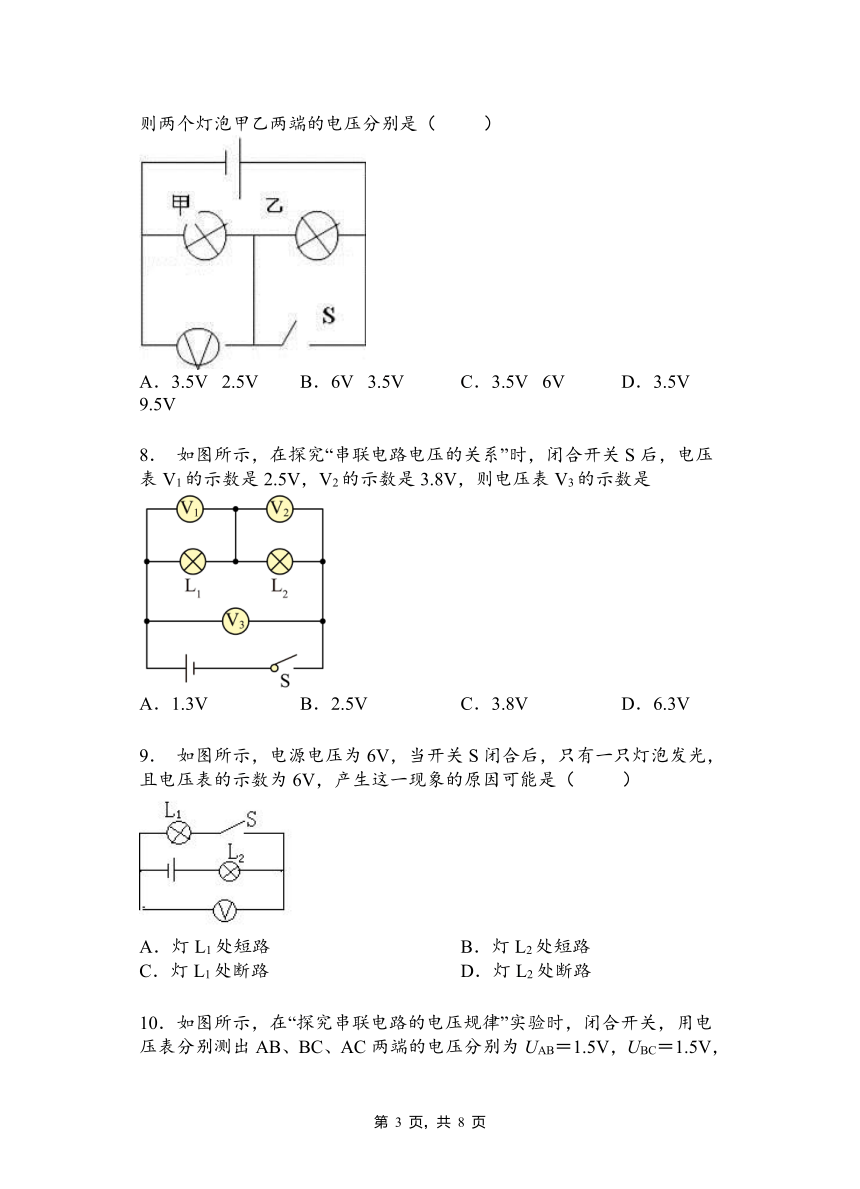

7． 如图所示，S闭合，电压表示数为6V，S断开，电压表示数为3.5V，则两个灯泡甲乙两端的电压分别是（ ）
A．3.5V 2.5V B．6V 3.5V C．3.5V 6V D．3.5V 9.5V
8． 如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3V B．2.5V C．3.8V D．6.3V
9． 如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路 B．灯L2处短路
C．灯L1处断路 D．灯L2处断路

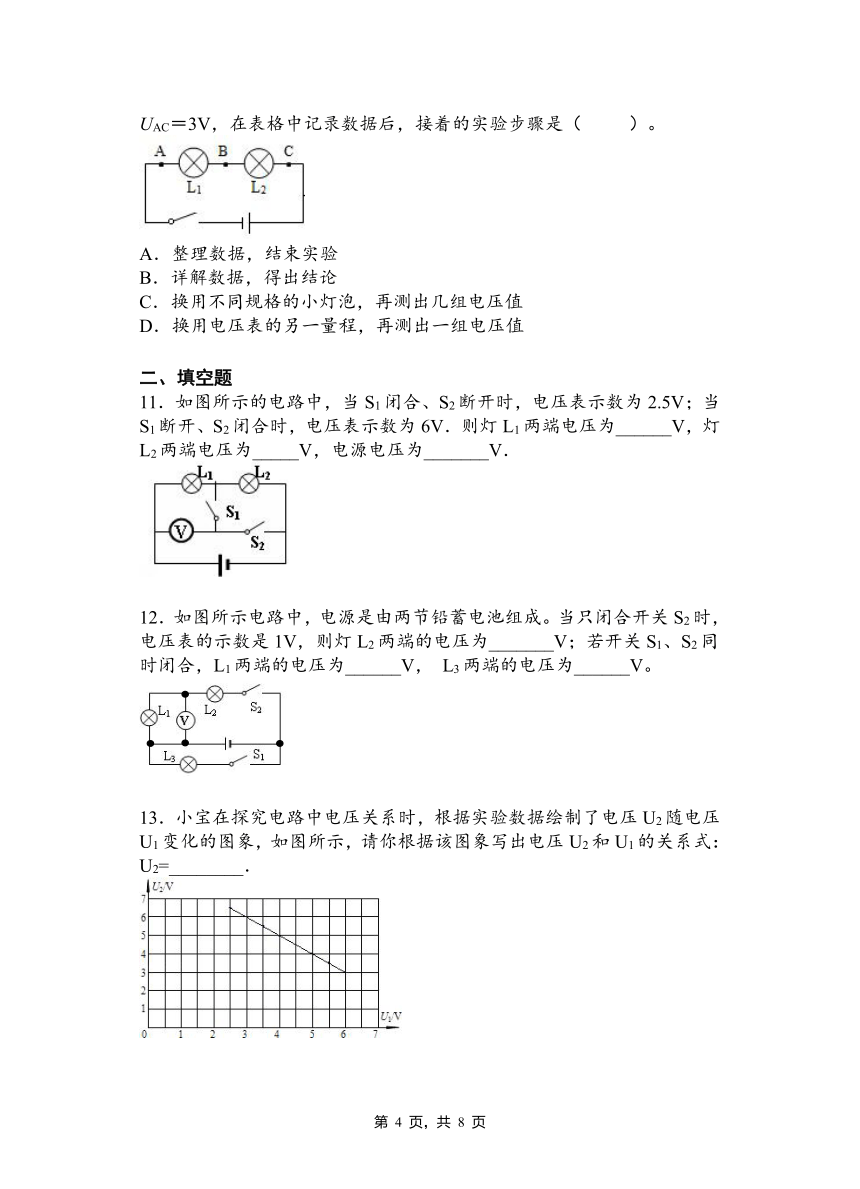

10．如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为UAB＝1.5V，UBC＝1.5V，UAC＝3V，在表格中记录数据后，接着的实验步骤是（ ）。
A．整理数据，结束实验
B．详解数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
二、填空题
11．如图所示的电路中，当S1闭合、S2断开时，电压表示数为2.5V；当S1断开、S2闭合时，电压表示数为6V．则灯L1两端电压为______V，灯L2两端电压为_____V，电源电压为_______V．
12．如图所示电路中，电源是由两节铅蓄电池组成。当只闭合开关S2时，电压表的示数是1V，则灯L2两端的电压为_______V；若开关S1、S2同时闭合，L1两端的电压为______V， L3两端的电压为______V。
13．小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图象，如图所示，请你根据该图象写出电压U2和U1的关系式：U2=________．
14．一节新干电池电压为________伏。手电筒的小电珠与控制它的开关是______的，一般手电筒都需要用两节干电池才能正常使用，这两节干电池是________的。（均选填“串联”或“并联”）
15．如图所示的电路，灯L1和L2是______联，如果电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是______V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是______。
16．如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端电压为多少？______
17．如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________。(填写公式)
18．一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作电压是12V，则应将________个小彩灯________（填“串”或“并”）联接在家庭电路两端。
19．如图所示的电路中，开关闭合后，电压表V1示数为2V，V2示数为10V，则L1两端的电压为________V，L2两端的电压为________V，电源电压为________V。
20．如图所示，电源电压为6V，若S闭合，电压表的示数为2.5V，则L2两端的电压U2=_____V；若S断开，电压表的示数为_____V．
三、实验题
21．小聪同学在物理实验时,对串联电路电压规律进行了探究．
猜想与假设：串联电路总电压等于各用电器两端的电压之和；
设计与进行实验：
①按图所示的电路图连接电路；
UAB/V UBC/V UAC/V
2.4 1.4 3.75
②闭合开关，用电压表测出L1两端的电压；
③在测L2两端的电压时,小聪同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,只断开A接点,并改接到C接点上；
④测出AC间的电压．
交流与评估：
（1）在拆接电路时,开关必须 ；（2）小聪同学用上面的方法能否测出L2两端的电压 为什么 ．（3）方法改进后，测出AB、BC、AC间的电压记录在上面表格中.详解小聪同学的实验数据可以得出的结论是: 串联电路总电压 各用电器两端的电压之和（选填“等于”或“不等于”）．（4）这个实验在设计方案上还存在的不足之处是： ．
22．在探究串、并联电路规律的实验里，王大海进行了如下操作：
（1）①把两个标有“2.5V0.3A”的小灯泡L1和L2串联起来接到电源上，使灯泡发光（如图甲所示）．
②分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表一．
表一
UAB UBC UAC
电压（V） 2.45 2.50 2.60
（2）①把上述两个灯泡改接成并联后，接到另一电源上，使灯泡发光（如图乙所示）．
②分三次接入电流表，分别测量A、B、C三点的电流并记入表二．
表二
IA IB IC
电流（A） 0.30 0.29 0.58
请你评估：
（1）表一的测量结果有一个是错误的，错误的是 ______ ，判断的依据是 ______
（2）表二的测量结果是否可能？谈谈你的观点_________．
2021-2022学年人教版物理九年级第十六章 第2节串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D D D D C A D B C
二、填空题
11．2.5V 3.5V 6V
12． 3 1 4
13．9V—U1
14．1.5 串联 串联
15．串 1.6 灯L2开路
16．3.5V
17． UAB＝U1+U2+U3 UCD＝U1＝U2＝U3
18．19 串
19． 10 2 12
20．3.5 6
三、实验题
21．断开 不能，电压表正负接线柱接反了 等于 只进行一次实验就得出结论，结论不具有普遍性．
22．（1）UAC串联电路两端的总电压等于各部分电路两端的电压之和（或UAC＝UBC＋UAB） （2）可能，因为在误差允许的范围内能够得出：在并联电路中干路电流等于各支路电流之和（或IC＝IA＋IB）．
