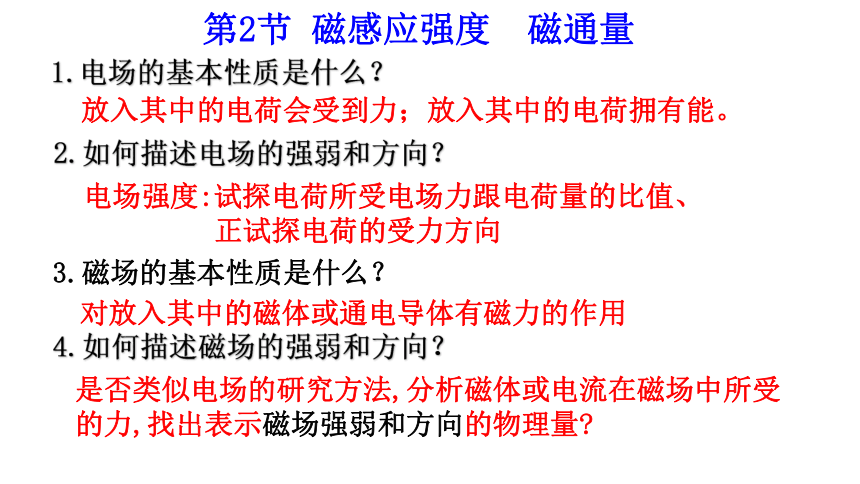

1.电场的基本性质是什么？
放入其中的电荷会受到力；放入其中的电荷拥有能。
3.磁场的基本性质是什么？
对放入其中的磁体或通电导体有磁力的作用
电场强度:试探电荷所受电场力跟电荷量的比值、
正试探电荷的受力方向
2.如何描述电场的强弱和方向？
4.如何描述磁场的强弱和方向？
是否类似电场的研究方法,分析磁体或电流在磁场中所受的力,找出表示磁场强弱和方向的物理量
第2节 磁感应强度 磁通量

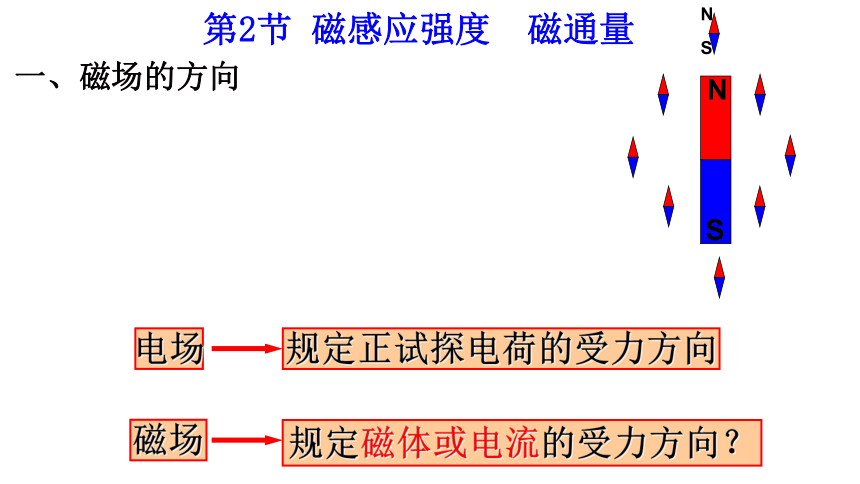

电场
规定正试探电荷的受力方向
磁场
规定磁体或电流的受力方向？

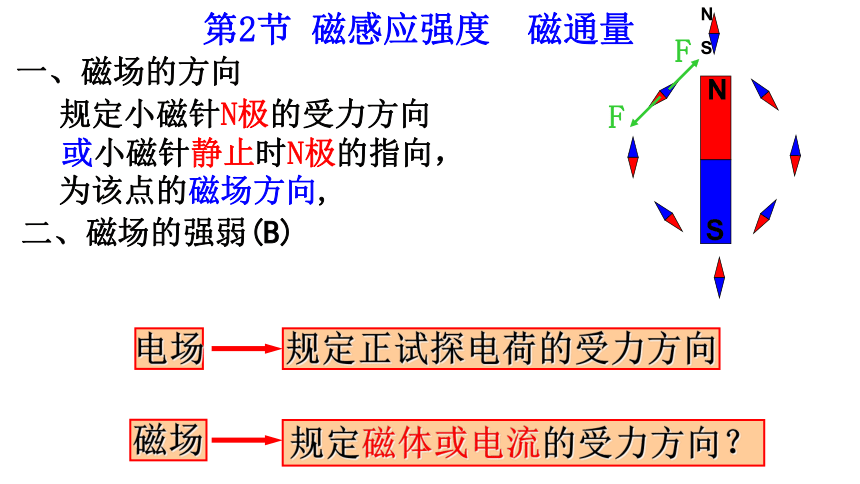

一、磁场的方向
N
S
N
S
第2节 磁感应强度 磁通量
规定小磁针N极的受力方向
电场
规定正试探电荷的受力方向
磁场
规定磁体或电流的受力方向？
N
S
N
S
一、磁场的方向
F
或小磁针静止时N极的指向，
为该点的磁场方向,
F

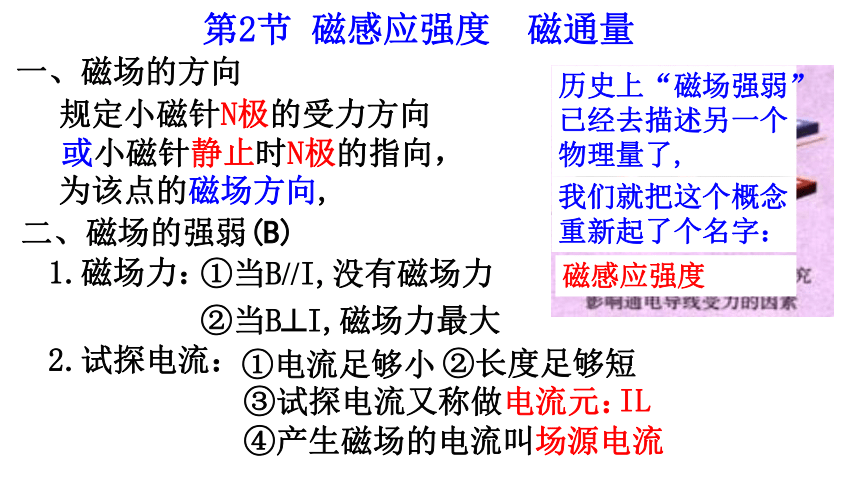

二、磁场的强弱(B)
第2节 磁感应强度 磁通量
1.磁场力：
2.试探电流：
①当B//I,没有磁场力
②当B┴I,磁场力最大
规定小磁针N极的受力方向
一、磁场的方向
或小磁针静止时N极的指向，
为该点的磁场方向,
二、磁场的强弱(B)
①电流足够小
②长度足够短
③试探电流又称做电流元：
④产生磁场的电流叫场源电流
IL
历史上“磁场强弱”已经去描述另一个物理量了,
我们就把这个概念重新起了个名字：
磁感应强度
第2节 磁感应强度 磁通量

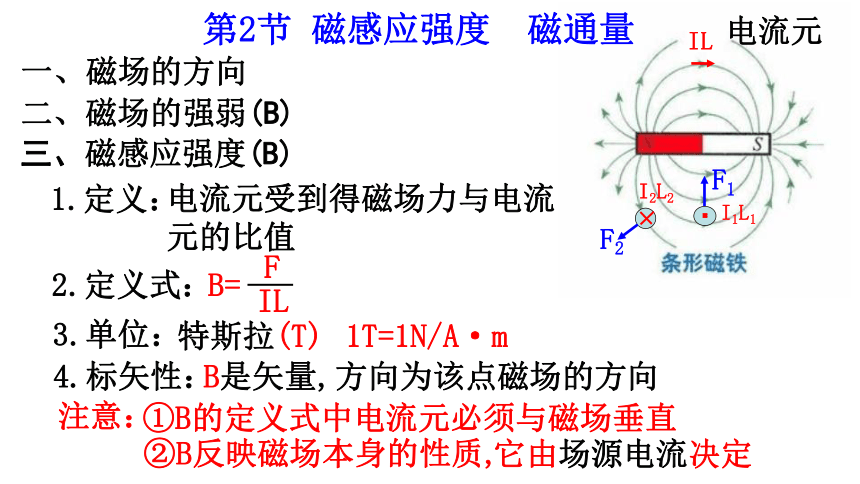

三、磁感应强度(B)
电流元
IL
·
1.定义：
F1
F2
I1L1
I2L2
电流元受到得磁场力与电流元的比值
2.定义式：
B=
F
IL
3.单位：
4.标矢性：
特斯拉(T)
1T=1N/A·m
B是矢量,
方向为该点磁场的方向
注意：
①B的定义式中电流元必须与磁场垂直
②B反映磁场本身的性质,
一、磁场的方向
二、磁场的强弱(B)
它由场源电流决定
第2节 磁感应强度 磁通量
注意：

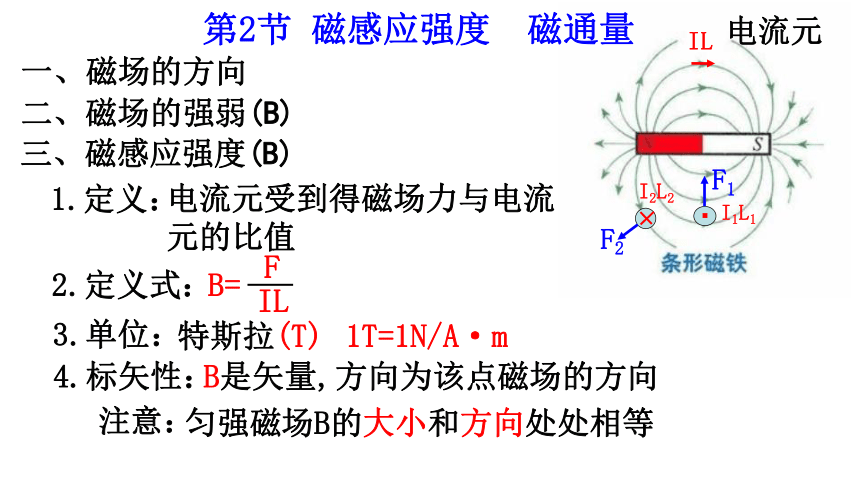

匀强磁场B的大小和方向处处相等
电流元
IL
·
F1
F2
I1L1
I2L2
三、磁感应强度(B)
1.定义：
电流元受到得磁场力与电流元的比值
2.定义式：
B=
F
IL
3.单位：
4.标矢性：
特斯拉(T)
1T=1N/A·m
B是矢量,
方向为该点磁场的方向
一、磁场的方向
二、磁场的强弱(B)
第2节 磁感应强度 磁通量
他是属于超时代的思想者，他的多个发明同时期甚至几十年后的人都理解不了，所以他的智商无法衡量。 与尼古拉.特斯拉的智商相比，爱因斯坦的智商可以忽略不计。 他在一百多年前就能造出光子墙 我们现在都造不出 他在当时能制造 1万亿的电流, 我们现在才能造出10亿的电流 他能让电流无线传输 我们现在都不能 ，在他的发明实践中，从来不用实验，在大脑里他已经运转了一遍，通古斯大爆炸也只不过是他的一次交流电运转实验。一个被爱迪生埋没了的天才， 一个来自未来的上帝使者——尼古拉·特斯拉
思考：磁场穿过面积相等的S1与S2。穿过的量相等吗？
答案：S1大
B
S1
S2
三、磁感应强度(B)
一、磁场的方向
二、磁场的强弱(B)
第2节 磁感应强度 磁通量
四、磁通量
1.定义：
磁场垂直穿过一线圈平面的量
S
B
=BSsina
四.磁通量
1.定义：
Φ=B⊥S
S
B
a
注意：a为B与S的夹角
磁场垂直穿过一线圈平面的量
③B与S成a角：
Φ=BS
①B⊥S：
②B//S：
Φ=0
2.计算式：
S
B
S⊥
S
B
θ
=BScosθ
Φ=BS⊥
注意：θ为S与S投影的夹角
S
B
S
B
4.标矢性：
磁通量是标量，
但有方向，
韦伯
(Wb)
3.单位:
1Wb=1T·m2
四.磁通量
1.定义：
Φ=B⊥S
磁场垂直穿过一线圈平面的量
③B与S成a角：
Φ=BS
①B⊥S：
②B//S：
Φ=0
2.计算式：
方向用正负表示
S
B
=BScosθ
Φ=BS⊥
=BSsina
S
B
a
B
例1: 如图所示，框架面积为S，框架平面与磁感应强度为B的匀强磁场方向垂直，则：
(1)穿过平面的磁通量为多少？
(2)若使框架绕OO′轴转过60°时，则穿过线框平面的磁通量为多少？
(3)若从初始位置转过90°时，则穿过线框平面的磁通量为多少？
(4)若从初始位置转过180°时，则穿过线框平面的磁通量变化了多少？
例2： 如图所示，两个单匝线圈a、b的半径分别为r和2r。圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为(　　)
A.1∶1 B.1∶2
C.1∶4 D.4∶1
A
+
+
+
+
+
+
思考：若在a、b间加一垂直纸面向里的磁场，哪个线圈磁通量大？
例3：如图所示，两个同心放置的平面金属圆环，条形磁铁穿过圆心且与两环平面垂直，则通过两圆环的磁通量Φa、Φb间的关系是(　　)
A.Φa>Φb 　　　
B.Φa<Φb
C.Φa＝Φb 　　　
D.不能确定
A
例4:如图所示，匀强磁场的磁感应强度为B，方向与水平方向的夹角为30°，图中实线位置有一面积为S的矩形线圈处于磁场中，并绕着它的一条边从水平位置转到竖直位置(图中虚线位置)。则在此过程中磁通量的变化量的大小为(　　)
C
S
B
4.标矢性：
磁通量是标量，
但有方向，
注意：
Φ和线圈匝数无关，
韦伯
(Wb)
3.单位:
1Wb=1T·m2
四.磁通量
1.定义：
Φ=B⊥S
磁场垂直穿过一线圈平面的量
③B与S成a角：
Φ=BS
①B⊥S：
②B//S：
Φ=0
2.计算式：
方向用正负表示
△Φ要考虑方向
S
B
=BScosθ
Φ=BS⊥
=BSsina
S
B
a
B
