实验:用双缝干涉测量光的波长
必备知识基础练

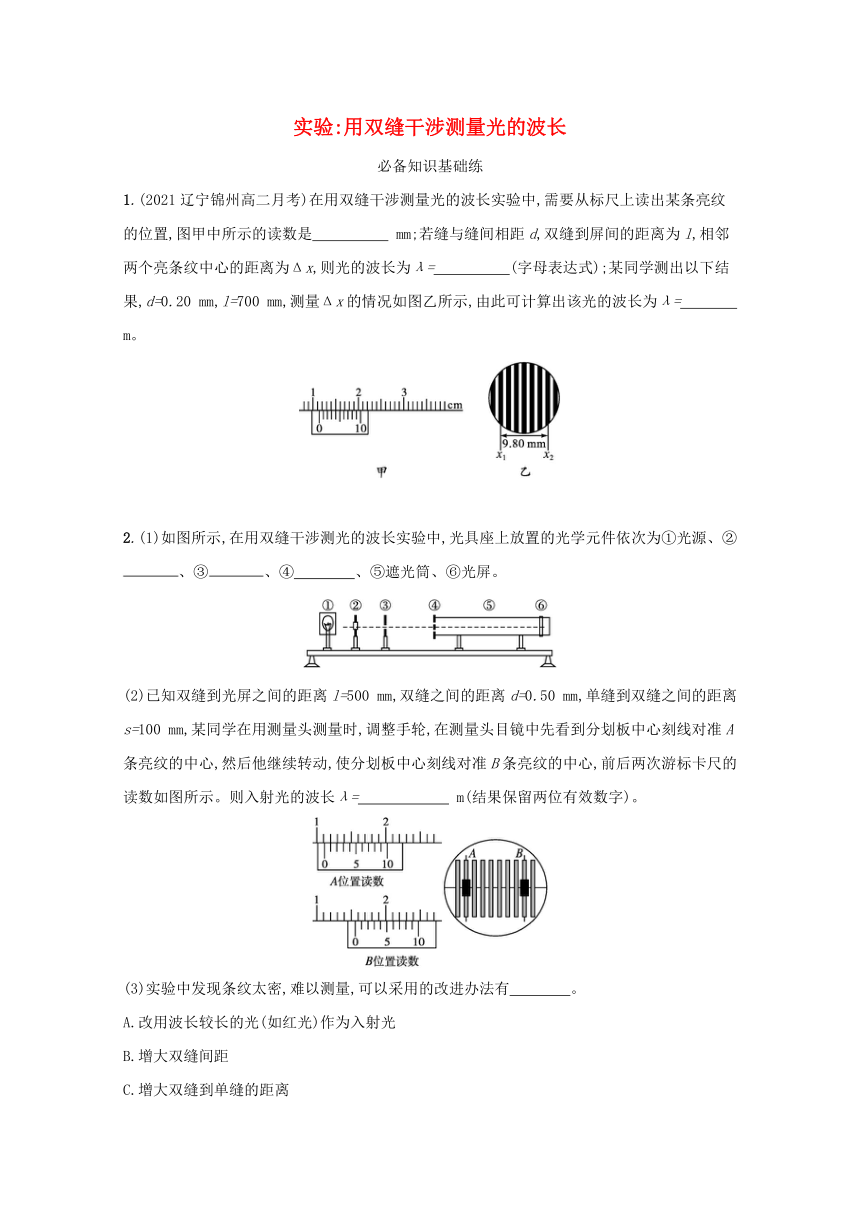

1.(2021辽宁锦州高二月考)在用双缝干涉测量光的波长实验中,需要从标尺上读出某条亮纹的位置,图甲中所示的读数是　　　　　 mm;若缝与缝间相距d,双缝到屏间的距离为l,相邻两个亮条纹中心的距离为Δx,则光的波长为λ=　　　　　(字母表达式);某同学测出以下结果,d=0.20 mm,l=700 mm,测量Δx的情况如图乙所示,由此可计算出该光的波长为λ=　　　　　 m。
2.(1)如图所示,在用双缝干涉测光的波长实验中,光具座上放置的光学元件依次为①光源、②、③、④　　　　、⑤遮光筒、⑥光屏。
(2)已知双缝到光屏之间的距离l=500 mm,双缝之间的距离d=0.50 mm,单缝到双缝之间的距离s=100 mm,某同学在用测量头测量时,调整手轮,在测量头目镜中先看到分划板中心刻线对准A条亮纹的中心,然后他继续转动,使分划板中心刻线对准B条亮纹的中心,前后两次游标卡尺的读数如图所示。则入射光的波长λ=　　　　　　 m(结果保留两位有效数字)。
(3)实验中发现条纹太密,难以测量,可以采用的改进办法有　　　　。
A.改用波长较长的光(如红光)作为入射光
B.增大双缝间距
C.增大双缝到单缝的距离
D.增大双缝到屏的距离
关键能力提升练

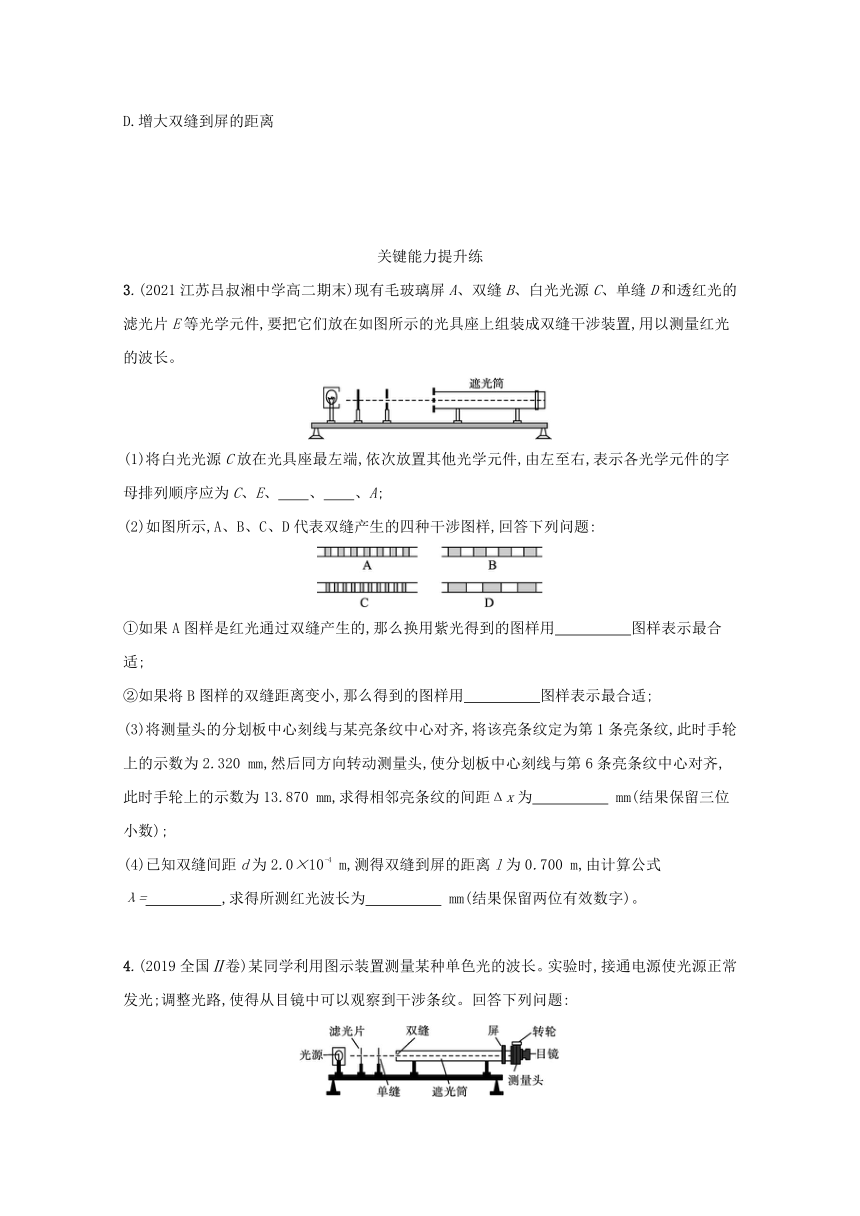

3.(2021江苏吕叔湘中学高二期末)现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件,要把它们放在如图所示的光具座上组装成双缝干涉装置,用以测量红光的波长。
(1)将白光光源C放在光具座最左端,依次放置其他光学元件,由左至右,表示各光学元件的字母排列顺序应为C、E、　　、　　、A;
(2)如图所示,A、B、C、D代表双缝产生的四种干涉图样,回答下列问题:
①如果A图样是红光通过双缝产生的,那么换用紫光得到的图样用　　　　　图样表示最合适;
②如果将B图样的双缝距离变小,那么得到的图样用　　　　　图样表示最合适;
(3)将测量头的分划板中心刻线与某亮条纹中心对齐,将该亮条纹定为第1条亮条纹,此时手轮上的示数为2.320 mm,然后同方向转动测量头,使分划板中心刻线与第6条亮条纹中心对齐,此时手轮上的示数为13.870 mm,求得相邻亮条纹的间距Δx为　　　　　 mm(结果保留三位小数);
(4)已知双缝间距d为2.0×10-4 m,测得双缝到屏的距离l为0.700 m,由计算公式λ=　　　　　,求得所测红光波长为　　　　　 mm(结果保留两位有效数字)。
4.(2019全国Ⅱ卷)某同学利用图示装置测量某种单色光的波长。实验时,接通电源使光源正常发光;调整光路,使得从目镜中可以观察到干涉条纹。回答下列问题:
(1)若想增加从目镜中观察到的条纹个数,该同学可　　　　　;
A.将单缝向双缝靠近
B.将屏向靠近双缝的方向移动
C.将屏向远离双缝的方向移动
D.使用间距更小的双缝
(2)若双缝的间距为d,屏与双缝间的距离为l,测得第1条暗条纹到第n条暗条纹之间的距离为Δx,则单色光的波长λ=　　　　　;
(3)某次测量时,选用的双缝的间距为0.300 mm,测得屏与双缝间的距离为1.20 m,第1条暗条纹到第4条暗条纹之间的距离为7.56 mm。则所测单色光的波长为　　　　　 nm(结果保留三位有效数字)。
参考答案：
必备知识基础练
1.(2021辽宁锦州高二月考)在用双缝干涉测量光的波长实验中,需要从标尺上读出某条亮纹的位置,图甲中所示的读数是　　　　　 mm;若缝与缝间相距d,双缝到屏间的距离为l,相邻两个亮条纹中心的距离为Δx,则光的波长为λ=　　　　　(字母表达式);某同学测出以下结果,d=0.20 mm,l=700 mm,测量Δx的情况如图乙所示,由此可计算出该光的波长为λ=　　　　　 m。
解析由题图甲可知,游标卡尺示数为11mm+4×0.1mm=11.4mm。由干涉条纹间距的计算公式Δx=λ,得光的波长为λ=。由题图乙求出条纹间距为Δx=mm=1.96mm=0.00196m,光的波长λ=,解得λ=5.6×10-7m。
答案11.4　　5.6×10-7
2.(1)如图所示,在用双缝干涉测光的波长实验中,光具座上放置的光学元件依次为①光源、②、③、④　　　　、⑤遮光筒、⑥光屏。
(2)已知双缝到光屏之间的距离l=500 mm,双缝之间的距离d=0.50 mm,单缝到双缝之间的距离s=100 mm,某同学在用测量头测量时,调整手轮,在测量头目镜中先看到分划板中心刻线对准A条亮纹的中心,然后他继续转动,使分划板中心刻线对准B条亮纹的中心,前后两次游标卡尺的读数如图所示。则入射光的波长λ=　　　　　　 m(结果保留两位有效数字)。
(3)实验中发现条纹太密,难以测量,可以采用的改进办法有　　　　。
A.改用波长较长的光(如红光)作为入射光
B.增大双缝间距
C.增大双缝到单缝的距离
D.增大双缝到屏的距离
解析(1)由题图可知,②是滤光片,③是单缝,④是双缝。
(2)由Δx=λ可得λ=Δx·
=m
=6.6×10-7m。
(3)由Δx=λ可知,要使Δx增大,可改用波长较长的光(如红光)作为入射光,可减小双缝间距,可增大双缝到屏的距离,故选项A、D正确,选项B、C错误。
答案(1)滤光片　单缝　双缝　(2)6.6×10-7　(3)AD
关键能力提升练
3.(2021江苏吕叔湘中学高二期末)现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件,要把它们放在如图所示的光具座上组装成双缝干涉装置,用以测量红光的波长。
(1)将白光光源C放在光具座最左端,依次放置其他光学元件,由左至右,表示各光学元件的字母排列顺序应为C、E、　　、　　、A;
(2)如图所示,A、B、C、D代表双缝产生的四种干涉图样,回答下列问题:
①如果A图样是红光通过双缝产生的,那么换用紫光得到的图样用　　　　　图样表示最合适;
②如果将B图样的双缝距离变小,那么得到的图样用　　　　　图样表示最合适;
(3)将测量头的分划板中心刻线与某亮条纹中心对齐,将该亮条纹定为第1条亮条纹,此时手轮上的示数为2.320 mm,然后同方向转动测量头,使分划板中心刻线与第6条亮条纹中心对齐,此时手轮上的示数为13.870 mm,求得相邻亮条纹的间距Δx为　　　　　 mm(结果保留三位小数);
(4)已知双缝间距d为2.0×10-4 m,测得双缝到屏的距离l为0.700 m,由计算公式λ=　　　　　,求得所测红光波长为　　　　　 mm(结果保留两位有效数字)。
解析(1)双缝干涉装置各组成部分在光具座上的正确排序为:光源、滤光片、单缝、双缝、光屏;
(2)由于紫光的波长比红光的短,由Δx=λ可知图样为C,如果将B图样的双缝距离变小,由Δx=λ可知,条纹间距变大,则图样为D;
(3)由题意可知Δx=mm=2.310mm;
(4)由Δx=λ可得λ=Δx,可求出λ=×2.310mm=6.6×10-4mm。
答案(1)D　B　(2)①C　②D　(3)2.310　(4)Δx　6.6×10-4
4.(2019全国Ⅱ卷)某同学利用图示装置测量某种单色光的波长。实验时,接通电源使光源正常发光;调整光路,使得从目镜中可以观察到干涉条纹。回答下列问题:
(1)若想增加从目镜中观察到的条纹个数,该同学可　　　　　;
A.将单缝向双缝靠近
B.将屏向靠近双缝的方向移动
C.将屏向远离双缝的方向移动
D.使用间距更小的双缝
(2)若双缝的间距为d,屏与双缝间的距离为l,测得第1条暗条纹到第n条暗条纹之间的距离为Δx,则单色光的波长λ=　　　　　;
(3)某次测量时,选用的双缝的间距为0.300 mm,测得屏与双缝间的距离为1.20 m,第1条暗条纹到第4条暗条纹之间的距离为7.56 mm。则所测单色光的波长为　　　　　 nm(结果保留三位有效数字)。
解析(1)根据Δx1=λ可知,若想增加从目镜中观察到的条纹个数,即Δx1减小,应使l减少或d增大,B正确。
(2)根据Δx1=λ,得λ=。
(3)λ=m=630nm。
答案(1)B　(2)　(3)630
