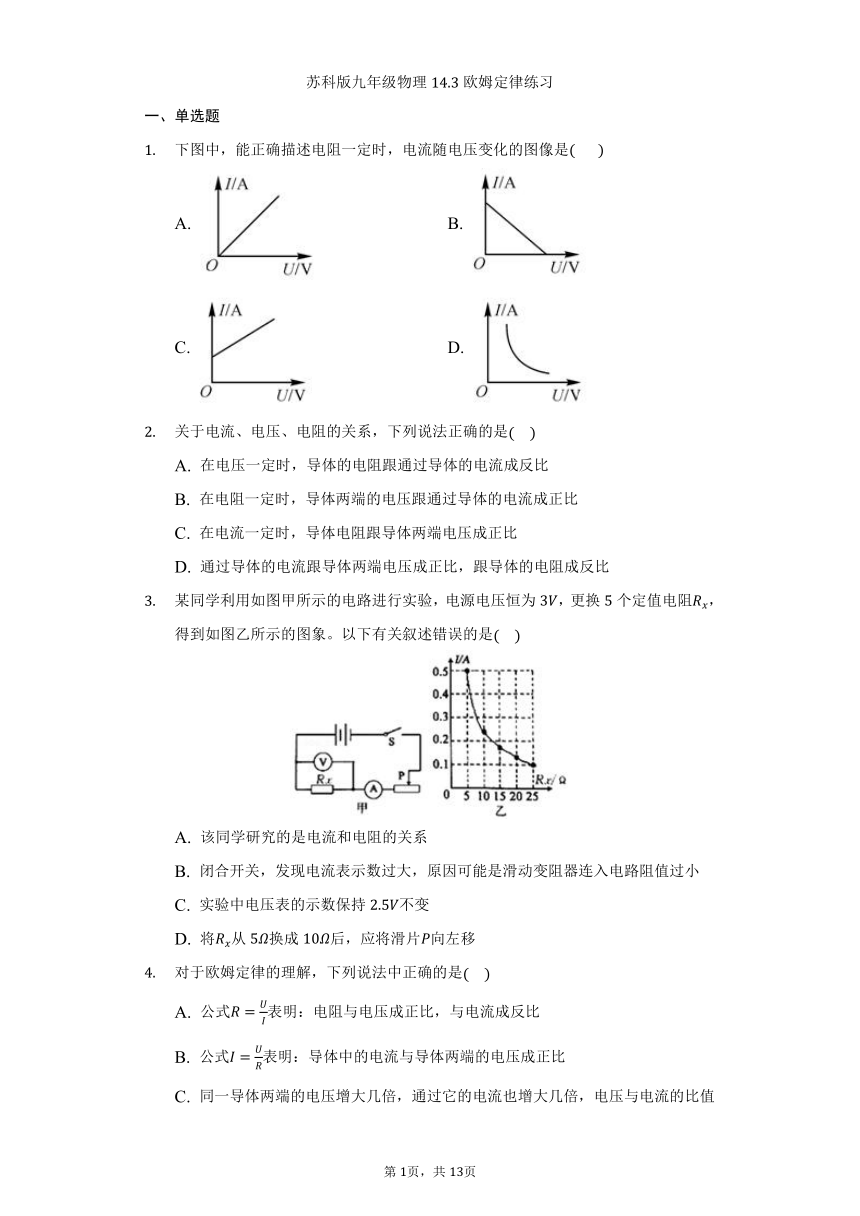

苏科版九年级物理14.3欧姆定律练习（有解析）

苏科版九年级物理14.3欧姆定律练习
一、单选题
下图中，能正确描述电阻一定时，电流随电压变化的图像是
A. B.
C. D.
关于电流、电压、电阻的关系，下列说法正确的是
A. 在电压一定时，导体的电阻跟通过导体的电流成反比
B. 在电阻一定时，导体两端的电压跟通过导体的电流成正比
C. 在电流一定时，导体电阻跟导体两端电压成正比
D. 通过导体的电流跟导体两端电压成正比，跟导体的电阻成反比
某同学利用如图甲所示的电路进行实验，电源电压恒为，更换个定值电阻，得到如图乙所示的图象。以下有关叙述错误的是
A. 该同学研究的是电流和电阻的关系
B. 闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小
C. 实验中电压表的示数保持不变
D. 将从换成后，应将滑片向左移
对于欧姆定律的理解，下列说法中正确的是
A. 公式表明：电阻与电压成正比，与电流成反比
B. 公式表明：导体中的电流与导体两端的电压成正比
C. 同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
D. 公式表明：导体两端的电压是由通过它的电流和它的电阻共同决定

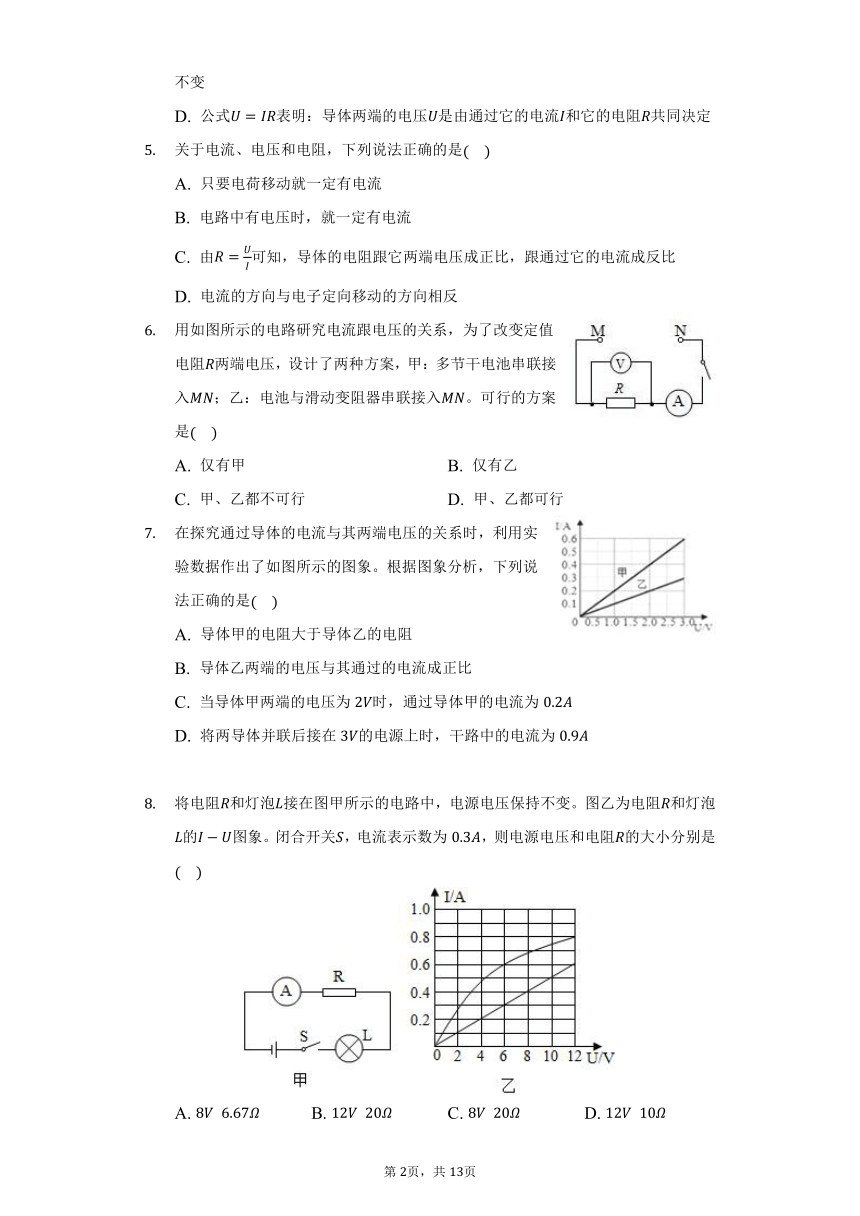

关于电流、电压和电阻，下列说法正确的是
A. 只要电荷移动就一定有电流
B. 电路中有电压时，就一定有电流
C. 由可知，导体的电阻跟它两端电压成正比，跟通过它的电流成反比
D. 电流的方向与电子定向移动的方向相反
用如图所示的电路研究电流跟电压的关系，为了改变定值电阻两端电压，设计了两种方案，甲：多节干电池串联接入；乙：电池与滑动变阻器串联接入。可行的方案是
A. 仅有甲 B. 仅有乙
C. 甲、乙都不可行 D. 甲、乙都可行
在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图象。根据图象分析，下列说法正确的是
A. 导体甲的电阻大于导体乙的电阻
B. 导体乙两端的电压与其通过的电流成正比
C. 当导体甲两端的电压为时，通过导体甲的电流为
D. 将两导体并联后接在的电源上时，干路中的电流为
将电阻和灯泡接在图甲所示的电路中，电源电压保持不变。图乙为电阻和灯泡的图象。闭合开关，电流表示数为，则电源电压和电阻的大小分别是
A. B. C. D.

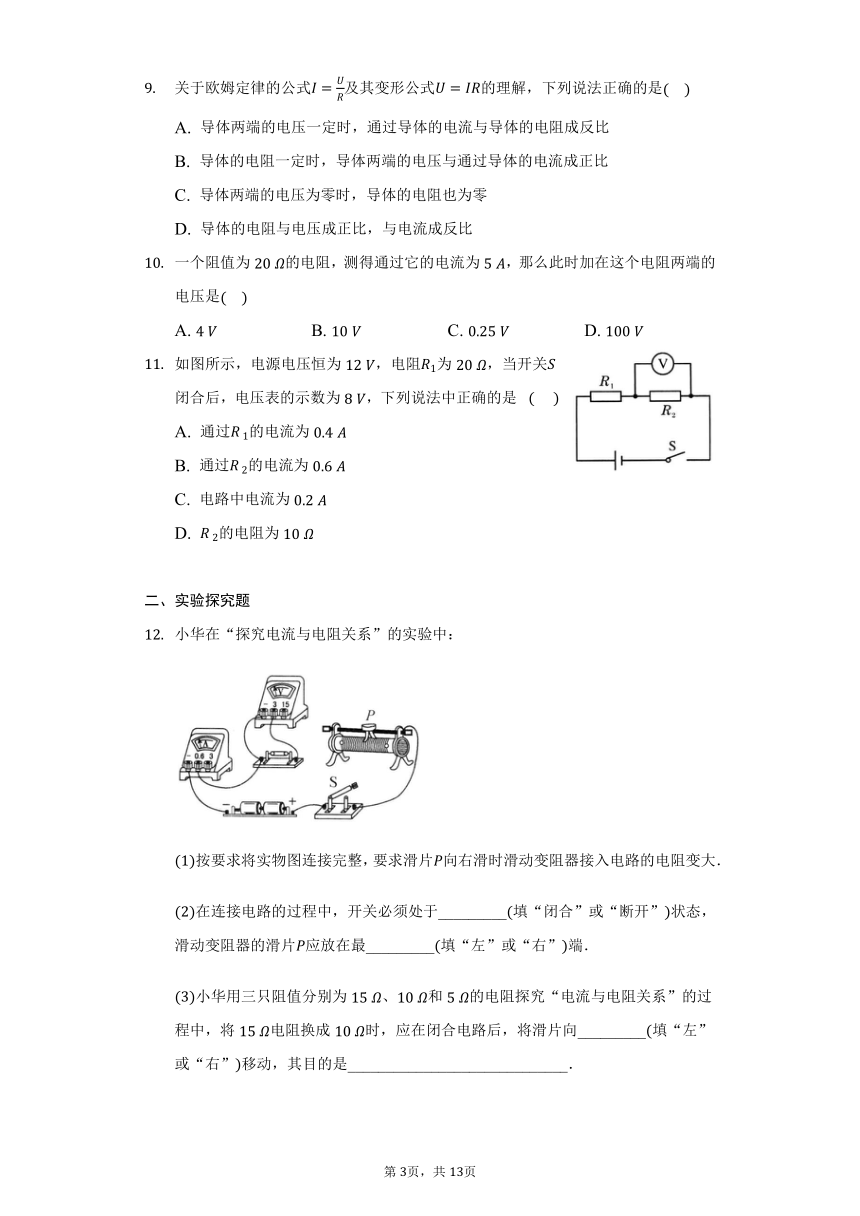

关于欧姆定律的公式及其变形公式的理解，下列说法正确的是
A. 导体两端的电压一定时，通过导体的电流与导体的电阻成反比
B. 导体的电阻一定时，导体两端的电压与通过导体的电流成正比
C. 导体两端的电压为零时，导体的电阻也为零
D. 导体的电阻与电压成正比，与电流成反比
一个阻值为的电阻，测得通过它的电流为，那么此时加在这个电阻两端的电压是
A. B. C. D.
如图所示，电源电压恒为，电阻为，当开关闭合后，电压表的示数为，下列说法中正确的是
A. 通过的电流为
B. 通过的电流为
C. 电路中电流为
D. 的电阻为
二、实验探究题
小华在“探究电流与电阻关系”的实验中：
按要求将实物图连接完整，要求滑片向右滑时滑动变阻器接入电路的电阻变大．
在连接电路的过程中，开关必须处于_________填“闭合”或“断开”状态，滑动变阻器的滑片应放在最_________填“左”或“右”端．
小华用三只阻值分别为、和的电阻探究“电流与电阻关系”的过程中，将电阻换成时，应在闭合电路后，将滑片向_________填“左”或“右”移动，其目的是_____________________________．

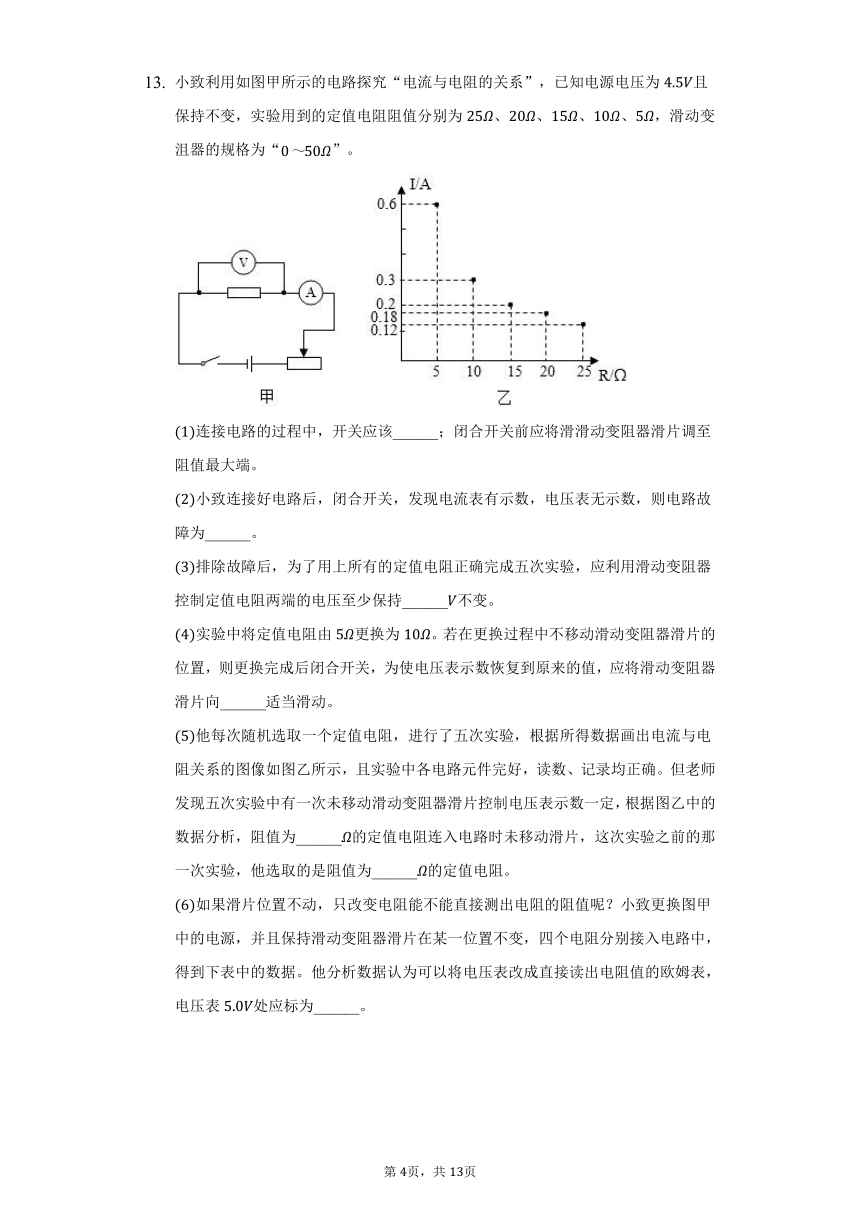

小致利用如图甲所示的电路探究“电流与电阻的关系”，已知电源电压为且保持不变，实验用到的定值电阻阻值分别为、、、、，滑动变沮器的规格为“”。
连接电路的过程中，开关应该______；闭合开关前应将滑滑动变阻器滑片调至阻值最大端。
小致连接好电路后，闭合开关，发现电流表有示数，电压表无示数，则电路故障为______。
排除故障后，为了用上所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持______不变。
实验中将定值电阻由更换为。若在更换过程中不移动滑动变阻器滑片的位置，则更换完成后闭合开关，为使电压表示数恢复到原来的值，应将滑动变阻器滑片向______适当滑动。
他每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图像如图乙所示，且实验中各电路元件完好，读数、记录均正确。但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定，根据图乙中的数据分析，阻值为______的定值电阻连入电路时未移动滑片，这次实验之前的那一次实验，他选取的是阻值为______的定值电阻。
如果滑片位置不动，只改变电阻能不能直接测出电阻的阻值呢？小致更换图甲中的电源，并且保持滑动变阻器滑片在某一位置不变，四个电阻分别接入电路中，得到下表中的数据。他分析数据认为可以将电压表改成直接读出电阻值的欧姆表，电压表处应标为______。

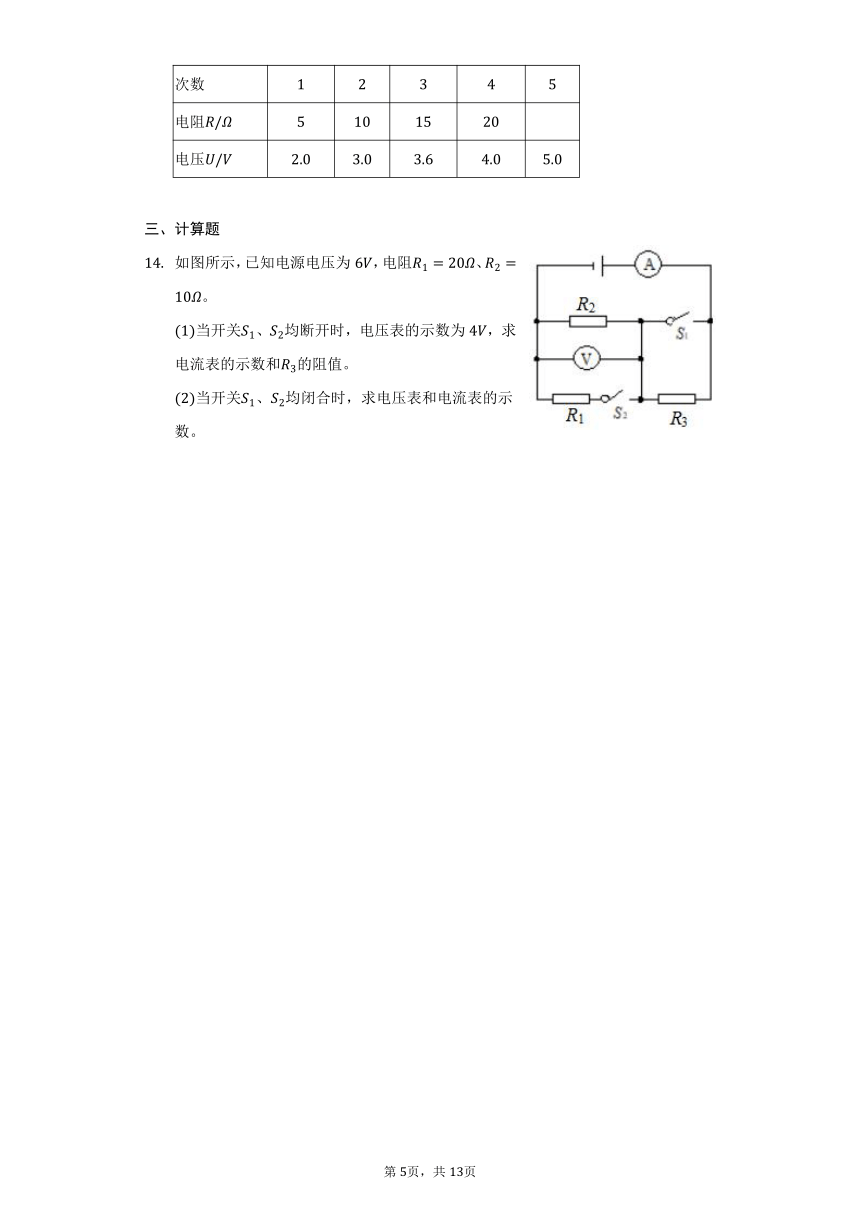

次数
电阻
电压
三、计算题
如图所示，已知电源电压为，电阻、。
当开关、均断开时，电压表的示数为，求电流表的示数和的阻值。
当开关、均闭合时，求电压表和电流表的示数。
1.【答案】
【解析】
【分析】
本题利用图象分析物理学中物理量之间的关系，要正确理解物理量之间的关系，能用不同的表达方法来描述它们的关系。
先确定图象中两个物理量的关系是怎样的，再看图象中所反应的这两个物理量的关系与电阻一定时，电流与电压关系是否吻合。
【解答】
电阻一定时，电流与电压成正比。
A.图象反应的是电流与电压成正比，故A正确；
B.图象反应的是电流随电压增大而减小，故B错误；
C.图象中当导体两端电压为时，电流不为，故C错误；
D.图象反应的电流与电压成反比，故D错误。
故选A。

2.【答案】
【解析】
【分析】
本题考查对欧姆定律的理解，为易错题。物理上经常借助数学公式表示物理规律，对物理规律的理解不能单纯从数学公式的角度考虑，还要考虑物理特有的物理内涵。
【解答】
A.在电压一定时，电流与电阻成反比，电流随电阻的变化而变化，不是导体的电阻跟通过导体的电流成反比，不正确；
B.在电阻一定时，通过导体的电流跟导体两端的电压成正比，而此选项因果关系搞反了，不正确；
C、导体两端电压取决于电源或与电路的连接情况有关，与导体电阻和导体中的电流无关，不正确；
D.根据欧姆定律，通过导体的电流跟导体两端电压成正比，跟导体的电阻成反比，正确；
故选：。
3.【答案】
【解析】
【分析】
本题研究电流与电阻的关系，考查控制变量法、数据分析及操作过程。
电流与电阻和电压有关，研究与其中一个因素的关系时，要控制另外一个因素不变；由图乙求出电流与电阻之积分析；
闭合开关前，为保护电路，滑动变阻器连入电路阻值要最大；
根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向。
【解答】
由图乙知，由题意，更换个定值电阻，改变电阻大小，故是研究电流与电阻关系；电流与电阻的乘积恒为，电压表示数为，A正确，C正确；
B.闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小，B正确；
D.将定值电阻由改接成的电阻，电阻增大，电压表示数增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为，D错误。
故选D。
4.【答案】
【解析】解：电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，公式只是计算电阻的一种方法，故A不正确；
B.公式表明：在电阻一定时，导体中的电流与导体两端的电压成正比，故B错误；
C.同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变，故C正确；
D.电压是形成电流的原因，导体两端有电压时才可能产生电流，不能说导体两端的电压是由通过它的电流和它的电阻共同决定，故D不正确。
故选：。
根据欧姆定律的内容可知，通过电阻的电流强度跟它两端的电压成正比，跟它的电阻成反比，电阻的大小是由导体本身决定的，与电压的大小无关；
电压是形成电流的原因。
本题考查了学生对欧姆定律的理解和影响电阻大小因素的掌握，要注意导体的电阻与两端的电压和通过的电流无关，公式只是计算电阻的一种方法。
5.【答案】
【解析】解：、电荷的定向移动形成电流，故A错误；
B、电路两端有电压，则电路中不一定有电流，要想有电流，电路还必须闭合，故B错误；
C、导体的电阻是导体本身的一种性质，其大小由导体材料、长度、横截面积决定，与导体的电压、电流无关，故C错误；
D、规定正电荷定向移动的方向为电流的方向，电子带负电，所以电流方向与电子定向移动方向相反，故D正确；
故选：。
电流是电荷的定向移动形成的；
要想有持续的电流必须具备两个条件：一是有电源，二是电路是通路，二者缺一不可；
导体的电阻是导体本身的一种性质，其大小由导体材料、长度、横截面积决定，与导体的电压、电流无关。
规定正电荷定向移动的方向为电流的方向，负电荷定向移动的方向与电流方向相反；
本题考查了电流、电压以及电阻的相关知识，属于基础知识的考查，相对比较简单。
6.【答案】
【解析】解：甲：多节干电池串联接入时，改变干电池串联的节数时电源的电压发生变化，两端的电压发生变化，方法可行；
乙：电池与滑动变阻器串联接入时，移动滑动变阻器滑片改变接入电路中的电阻，从而改变电路中的电流和两端的电压，方法可行。
综上可知：甲、乙都可行。
故选：。
研究电流跟电压的关系时应采用控制变量法，即控制电阻的阻值不变，改变电阻两端的电压测出通过的电流，据此进行解答。
本题考查了研究电流跟电压的关系实验，是一道较为简单的应用题。
7.【答案】
【解析】解：
A、由图象可知，当通过甲、乙的电流都时，乙两端电压大于甲两端电压，由可知乙的电阻大于甲，故A错误；
B、由图象可知，通过导体乙的电流与两端的电压为正比例函数，即通过导体乙的电流与两端的电压成正比，故B错误；
C、当导体甲两端的电压为时，从图象中读出时，通过甲的电流为，故C错误；
D、由并联电路的电压特点可知，当导体甲与乙并联后接入电路后它们的电压相等，当时，，，干路中的电流，故D正确。
故选：。
由图象取电流相等的某点，比较它们的电压大小，根据欧姆定律可知两电阻关系；
由图象可知，通过两电阻的电流与各自两端的电压关系为过原点的直线，据此分析注意因果关系；
当导体甲两端的电压为时，从图象中读出时通过导体甲的电流；
由并联电路的电压特点知甲、乙并联时的电压关系，由图象知它们的电流关系然后根据并联电路的特点求出干路电流。
本题利用图象考查欧姆定律的运用、并联电路电流的规律，从图象中获取有用的信息是关键，注意电流随电压的变化而变化。
8.【答案】
【解析】解：电阻为定值，故电流随电压的变化关系为一直线，根据图象，由可得，电阻的阻值：
；
由电路图可知，电阻和灯泡串联，电流表测电路中的电流，
串联电路中各处的电流相等，由图象可知，电流时，，，
则电源电压：；
故选：。
由图示图象求出电阻两端电压与对应的电流，然后由欧姆定律求出电阻阻值；
分析电路连接，根据串联电路电流的规律，找出灯与对应的电压，然后由串联电路特点求出电源电压。
本题考查了串联电路的特点和欧姆定律公式的应用，关键是能从图象中得出正确的信息。
9.【答案】
【解析】解：
A、根据欧姆定律的内容可知：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，故A正确；
B、电压是形成电流的原因，不能说成电阻一定，电压与电流成正比；
而应说成：电阻一定时，导体中的电流与导体两端的电压成正比，故B错误；
、电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关；导体两端的电压为零时，导体的电阻并不为零，故CD错误。
故选：。
欧姆定律的内容：一段导体中的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
电阻是导体本身的一种属性，与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关。
本题考查对欧姆定律的理解，注意电阻是由导体本身的性质决定的，与通过它的电流及两端的电压是无关的，在学习中要注意体会和理解。
10.【答案】
【解析】由题意知电阻的阻值为，通过它的电流为，根据公式的变形式得电阻两端的电压。所以、、C错误，D正确。故选D。
11.【答案】
【解析】略
12.【答案】 ；断开；右；左；控制电阻两端的电压不变
【解析】要使滑片向右滑时滑动变阻器接入电路的电阻变大，应将滑动变阻器左下接线柱连入电路中．
连接电路时，开关必须断开，滑片应放在阻值最大处．
将定值电阻由改接成时，电阻减小，其分得的电压减小，为保持电阻两端的电压不变，应减小滑动变阻器连入电路中的电阻，故滑片应向左端移动．
13.【答案】断开 定值电阻短路了 右
【解析】解：为了保护电路，连接电路时开关要断开，闭合开关前应将滑动变阻器滑片调至阻值最大处，即最右端；
若电流表有示数，说明电路可能短路；电压表没有示数，说明与电压表并联的定值电阻短路了；
设控制定值电阻两端的电压至少保持，由串联电路的规律和分压原理有：，当定值电阻最大时，对应的变阻器连入电路最大，电压表示数最小，
即，故；
根据串联分压原理可知，将定值电阻由改接成的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，
根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表示数恢复到原来的值；
根据如图丙画出的电流与电阻关系的图象知，除定值电阻为外，电流与电阻之积为：
-----，故阻值为的定值电阻连入电路时未移动滑片，
由串联电路的规律及欧姆定律，这时变阻器的电阻为：
，因定值电阻的电压为变阻器的倍，由分压原理，定值电阻为，这次实验之前的那一次实验，小阳选取的是阻值为的定值电阻；
电阻和变阻器串联，电压表测电阻的电压，根据电源电压和滑动变阻器的阻值不变，由表格中数据知，根据欧姆定律、串联电路的规律有：，即-------，
，即-------
得
，，
当电压表示数时，
此时滑动变阻器两端的电压：
，
电路中的电流：
，
由得，第次的定值电阻的阻值：
。
故答案为：断开；定值电阻短路了；；右；；；。
为了保护电路，连接电路时开关要断开，闭合开关前应将滑动变阻器滑片调至阻值最大处；
若电流表有示数，说明电路可能短路；电压表没有示数，说明与电压表并联的电阻短路了；
设控制定值电阻两端的电压至少保持，由串联电路的规律和分压原理分析求解；
根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
根据如图丙画出的电流与电阻关系的图象知，除定值电阻为外，电流与电阻之积为一定值，由串联电路的规律和欧姆定律结合分压原理分析；
根据滑动变阻器的阻值不变结合欧姆定律及串联电路的电流、电压特点得出时的电阻值。
本题探究“电流与电阻的关系”，考查电路分析、控制变量法和数据分析，难度较大。
14.【答案】解：当、均断开，与串联，电压表测两端的电压，电流表测电路中的电流，
电路中的电流电流表的示数：
；
两端的电压：
，
根据欧姆定律可知，的阻值：
；
当、均闭合时，被短路，与并联，电压表测电源电压，电流表测干路电流，
则电压表的示数为，
中的电流：
，
中的电流：
，
则此时电流表的示数：
。
答：电流表的示数为；的阻值为；
电压表和电流表的示数分别为和。
【解析】当、均断开，与串联，电压表测两端的电压，电流表测电路中的电流，根据电阻的串联和欧姆定律求出电流表的示数，再根据欧姆定律求出的阻值；
当、均闭合时，与并联，电压表测电源的电压，电流表测干路电流，利用欧姆定律求出各支路电流，进而求出电流表的示数。
本题考查了串并联电路的特点和欧姆定律的应用，分清开关闭合、断开时电路的连接方式是关键。
