透镜及其应用复习

(共32张PPT)
透镜及其应用
刘河中学：王飞
照相机
幻灯机
放大镜
光的折射
折射现象
光的折射规律
透镜
凸透镜
凹透镜
对光线有会聚作用
凸透镜成像的规律
应用
对光线有发散作用

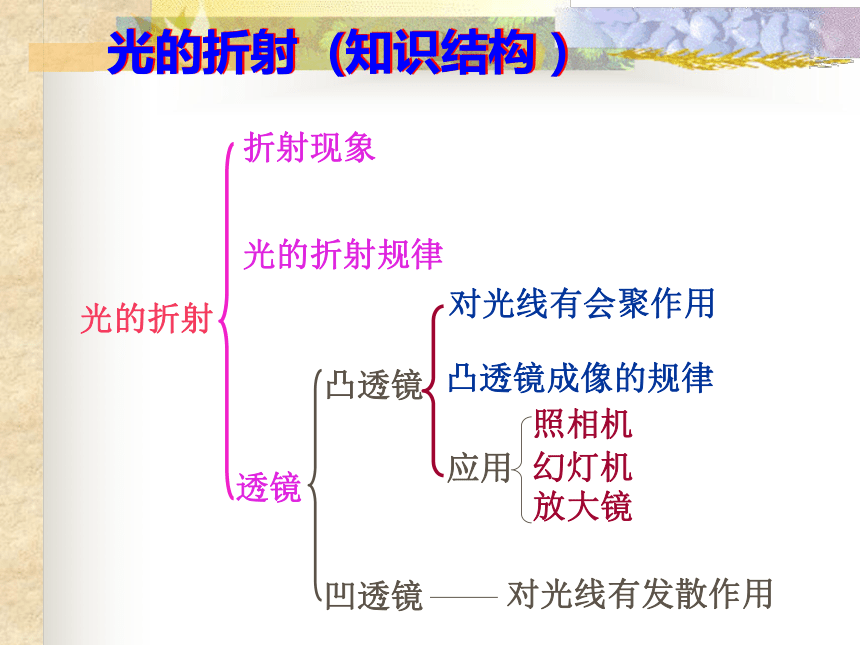

光的折射 (知识结构）

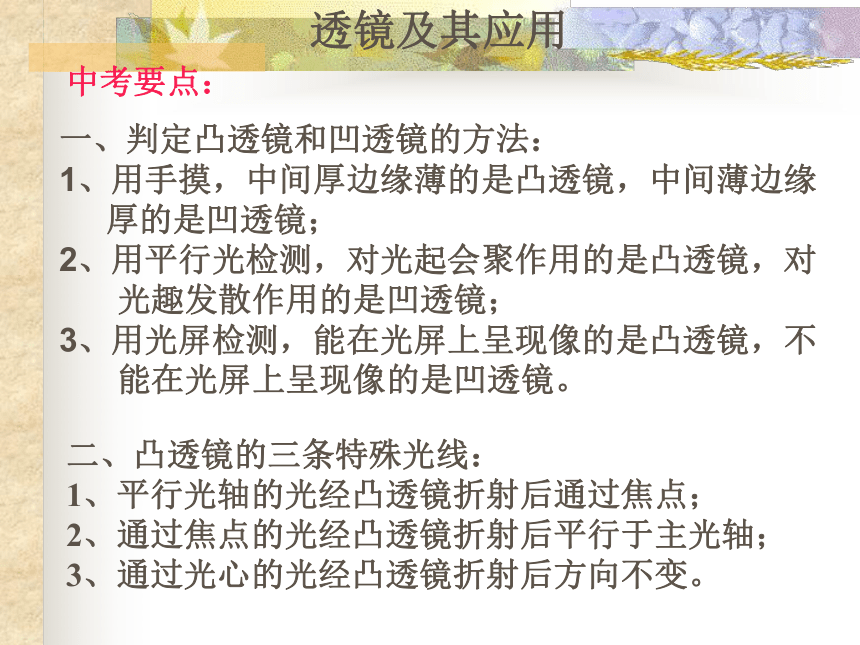

中考要点：
透镜及其应用
一、判定凸透镜和凹透镜的方法：
1、用手摸，中间厚边缘薄的是凸透镜，中间薄边缘
厚的是凹透镜；
2、用平行光检测，对光起会聚作用的是凸透镜，对
光趣发散作用的是凹透镜；
3、用光屏检测，能在光屏上呈现像的是凸透镜，不
能在光屏上呈现像的是凹透镜。
二、凸透镜的三条特殊光线：
1、平行光轴的光经凸透镜折射后通过焦点；
2、通过焦点的光经凸透镜折射后平行于主光轴；
3、通过光心的光经凸透镜折射后方向不变。

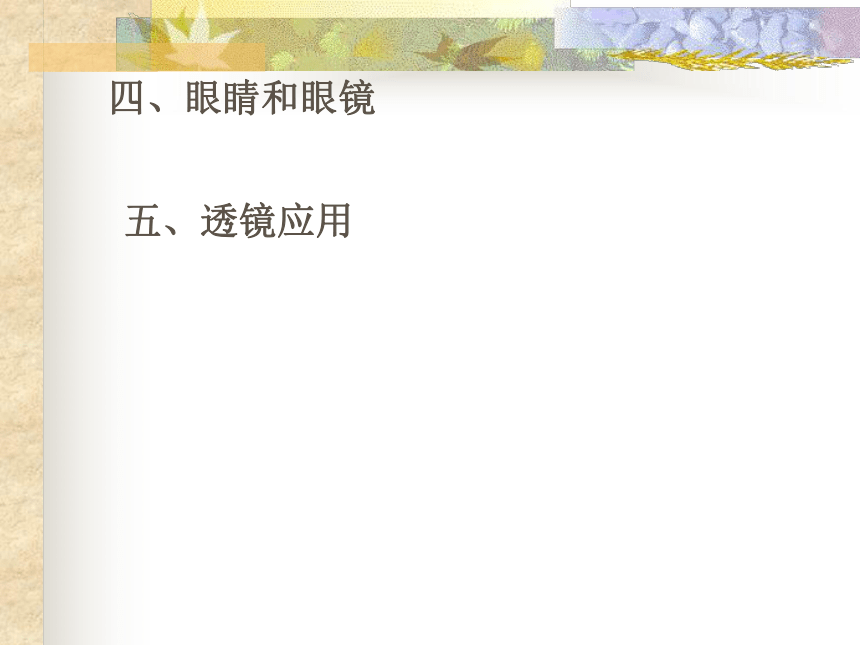

四、眼睛和眼镜
五、透镜应用

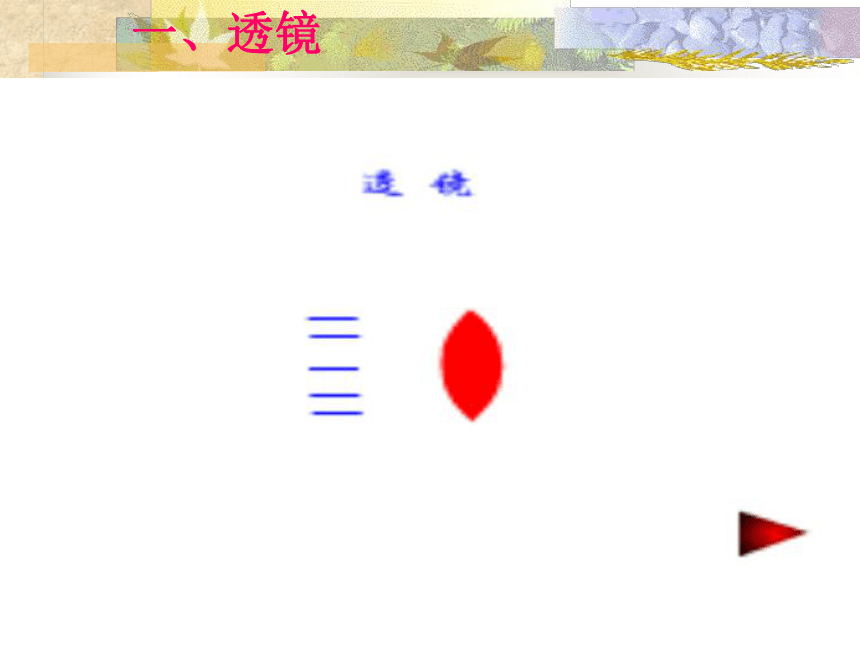

一、透镜

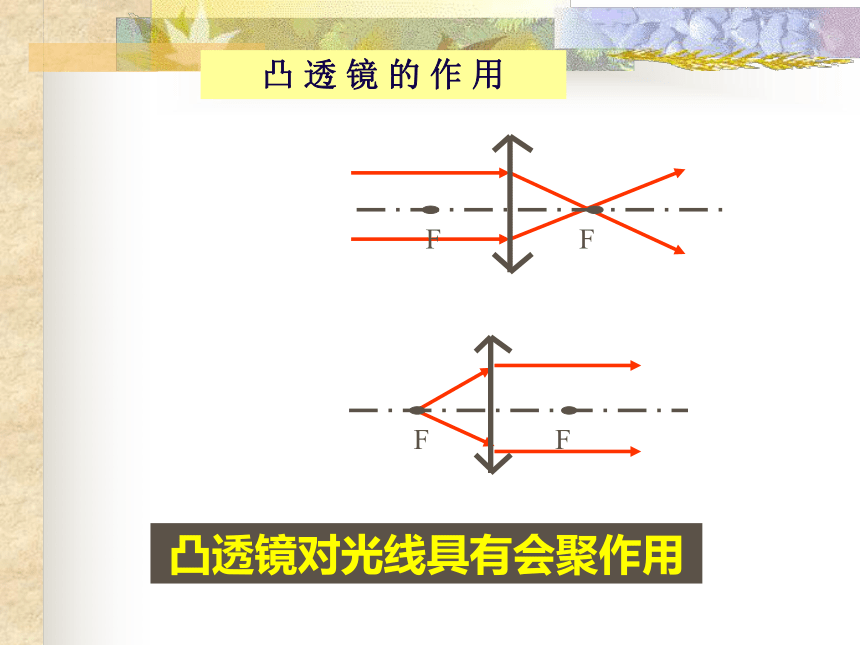

凸 透 镜 的 作 用
凸透镜对光线具有会聚作用
F
F
F
F

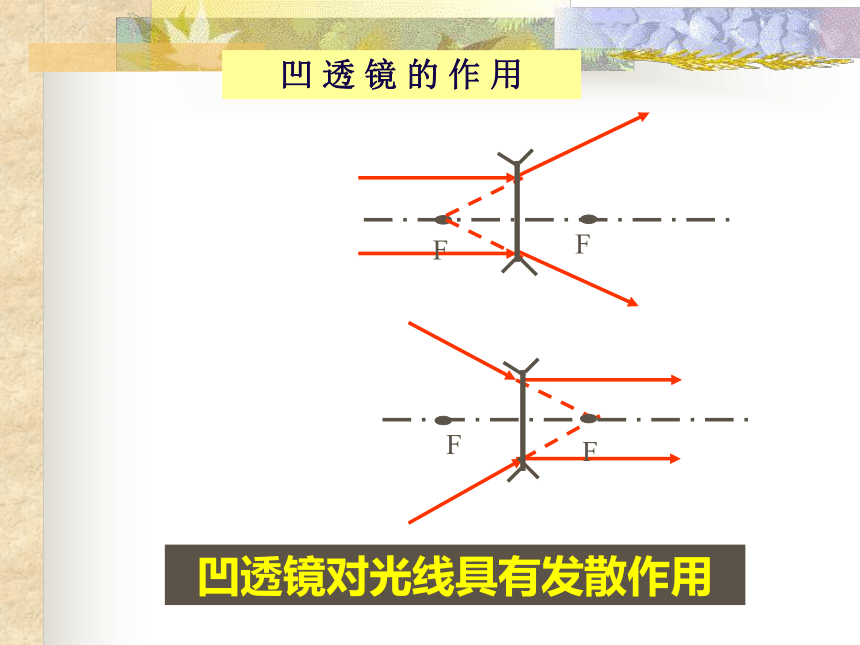

凹 透 镜 的 作 用
F
凹透镜对光线具有发散作用
F
F
F

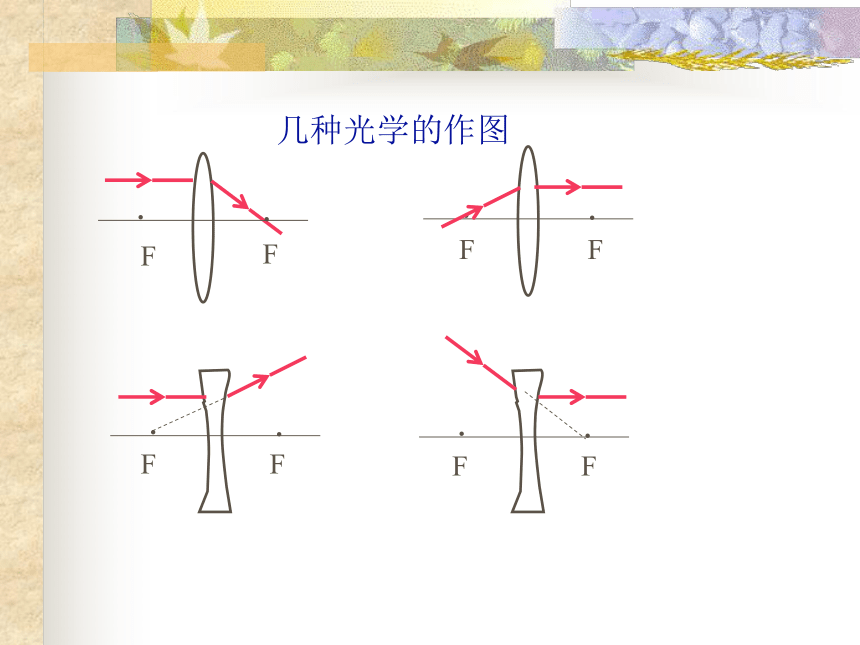

几种光学的作图
F
F
·
·
·
·
F
F
·
·
·
·
F
F
F
F

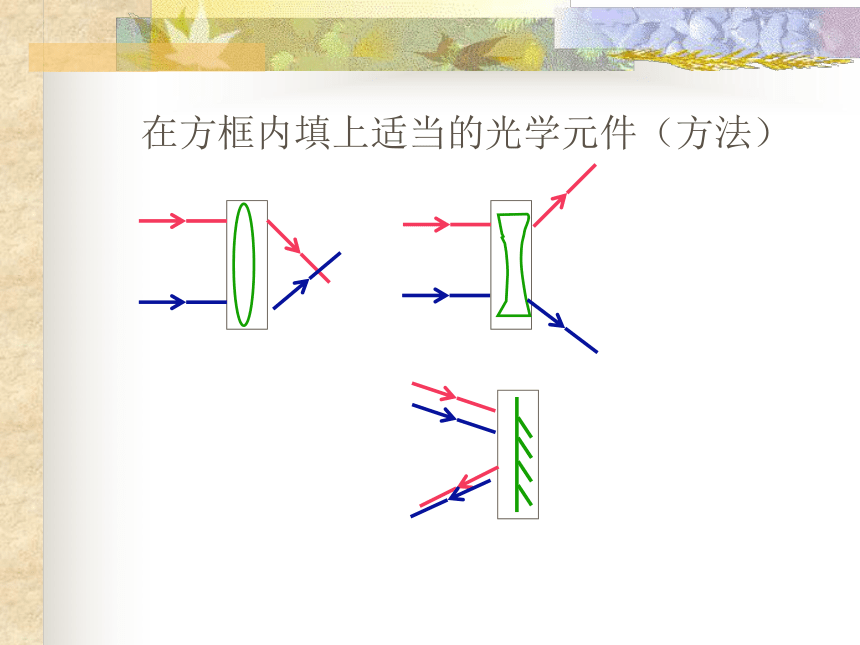

在方框内填上适当的光学元件（方法）

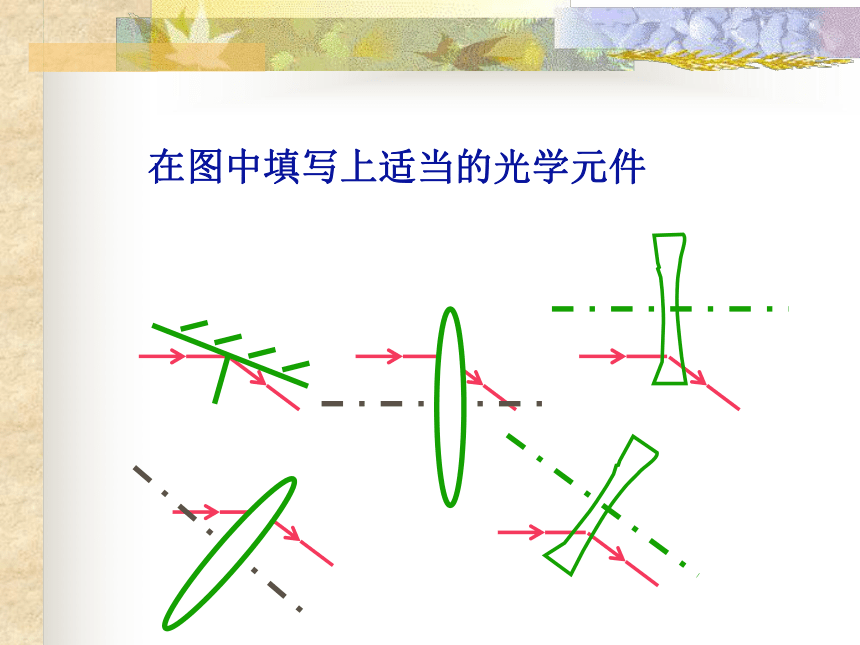

在图中填写上适当的光学元件

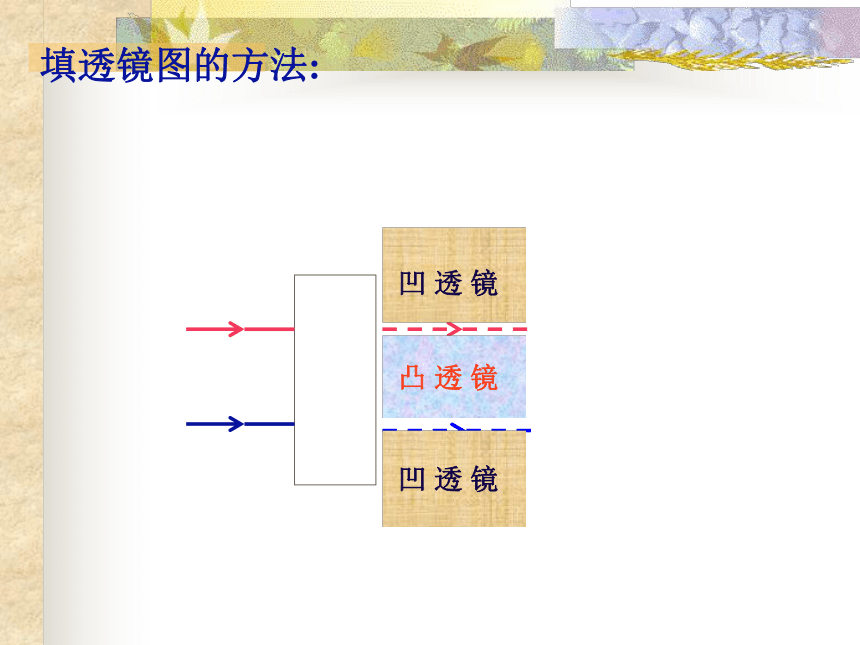

填透镜图的方法:
凹 透 镜
凹 透 镜
凸 透 镜
二、生活中的透镜
用短线把下列四种光学仪器与其对应的成像情况彼此连接起来：
1：放大镜 A：倒立放大的实像
2：照相机 B：正立等大的虚像
3：潜望镜 C：正立放大的虚像
4：幻灯机 D：倒立缩小的实像
三、研究凸透镜的成像规律

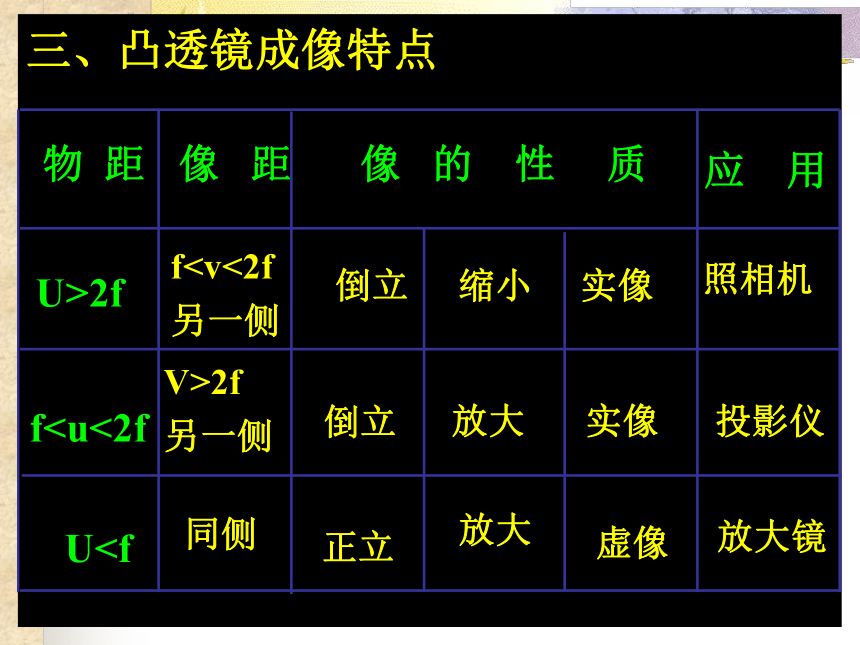

凸透镜成像的特点及应用：
u——物距、v——像距、f ——焦距。
放大镜
正立虚像
放大
像、物同侧
幻灯机
倒立实像
放大
照像机
倒立实像
缩小
应用举例
像的性质
像的大小
像的位置
物体位置
像、物异侧
像、物异侧
光线射到空气和某种介质的界面发生反
射和折射，如图示图中 是界面，
入射光线，反射角等于 。界
面的 侧是空气。
练习
MM1
N1
C
A M B
N
M1
600
O
CO
300
左
练习
某同学做“凸透镜成像”实验时，把光屏移到离凸透镜16CM处，使在光屏上出现烛焰的倒立、放大、清晰的像，则该同学的凸透镜的焦距可能是（ ）
A、6CM B、8CM
C、12CM D、18CM
A
在探究“凸透镜成像规律”的实验中，依次将点燃的
蜡烛、凸透镜、光屏放在同一直线的A、O、B位置，在
光屏上得到清晰的烛焰的像，如图。
（1）将凸透镜向 移动，可以使烛焰的像清晰地
成在光屏的中央。
（2）此时所成的像是倒立 的实像。
（3）调节烛焰、凸透镜、光屏的中心在同一高度上，将
蜡烛向远离凸透镜的方向移动一段距离，调整光屏的位置
得到一个清晰的像，这个像与原来的相比将 。
（填变大、不变、变小）。
A
O
B
﹒
﹒
﹒
下
缩小
变小
四、眼睛和眼镜
五、显微镜和望远镜
五、显微镜和望远镜
练习一
1..判断题
a.凸透镜只对平行光起会聚作用( )
b.凸透镜的两个焦点之间的距离叫焦距( )
2.在下面的暗箱中填合适的透镜
3.如何测凸透镜的焦距
4.给你一个凸透镜和小灯泡,如何得到平行光
5.有一个透镜不知是凸透镜还是凹透镜，你如何判断？
练习二
完成下列光路图



F
F
O
F
F
练习三
一、为了研究凸透镜成像的规律,应使烛焰、____、和____的中心大致在同一高度上。假设凸透镜的焦距是10cm,则
1.当烛焰离凸透镜30cm时,在光屏上会看到___、___、___像
2.当烛焰离凸透镜15cm时,在光屏上会看到___、___、___像
3.当烛焰离凸透镜8cm时,在光屏上不会看到像,但透过凸透镜能看到一个____、_____、____像
二、小明给小雨照了一张全身像，小雨还想要一张半身像。那么小明应（ ）
A.离小雨近一些且把相机的暗箱缩短
B.离小雨远一些且把相机的暗箱缩短
C.离小雨近一些且把相机的暗箱拉长
D.离小雨远一些且把相机的暗箱拉长
练习四
1.实像总是倒立的,虚像总是正立的( )
2.小明做光学实验在光屏上得到了倒立放大的实像,那么他做的一定是凸透镜成像实验( )
3.小明在光屏上得到了一个等大的像,则他所用的光学元件是( )
A.凸透镜 B.平面镜 C.凸面镜 D.凹透镜
4指出下列各属于什么成像：
水中的月亮 电影放映机 放大镜 针孔照相
机 照相机 夏天树阴下的小光斑 投影仪
第三章　透镜及其应用复习
例1、小丽看书总把书放得很近，而他的外公看报时却把
报纸放得很远，小丽和外公分别戴装什么样的眼镜
矫正视力（ ）
A、都是凸透镜 B、都是凹透镜
C、凸透镜和凹透镜 D、凹透镜和凸透镜
例2、如图所示，画出了光线经过透镜前后的方向，则在
虚线处的透镜应是（ ）
A、凸透镜
B、凸透镜和凹透镜都可以
C、凹透镜
D、凸透镜和凹透镜都不可以
D
C
第三章　透镜及其应用复习
例3、放映幻灯片时，在屏幕上得到的是幻灯片上图像
的（ ）
A、正立放大的虚像 B、正立放大的实像
C、倒立放大的虚像 D、倒立放大的实像
例4、李东从侧面透过球形玻璃鱼缸欣赏水中游动的金
鱼 ，他所看到的“金鱼”是（ ）
A、放大了的金鱼实像 B、放大了的金鱼虚像
C、缩小了的金鱼实像 D、缩小了的金鱼虚像
D
B
第三章　透镜及其应用复习
例5、医用体温计的刻度部分为三棱体，横截面如图，
其正面呈圆弧形，这样就可看清体温计内极细的汞
柱，以便于读数，这是因为圆弧形玻璃的作用相当
于________________，我们用它能看到汞柱被放
大后正立的_________像。
6图
5图
凸透镜（放大镜）
虚
第三章　透镜及其应用复习
例6、物体从距凸透镜12cm处移到凸透镜20cm处，调
整光屏的位置，总能在光屏上得到倒立、放大的
像，由此可知凸透镜的焦距可能是（ ）
A、11cm B、12cm
C、20cm D、以上都不对
分析：∵成倒立、放大的实像 ∴ f＜ u＜2f
u＝12cm 即：f＜12cm＜2f 得：6cm＜f＜12cm
u＝20cm 即：f＜20cm＜2f 得：10cm＜f＜20cm
综合上述 10cm ＜f ＜ 12cm 故选C
C
第三章　透镜及其应用复习
例7、某同学用焦距不同的凸透镜探究凸透镜成像的规
律进行了若干次操作，实验数据如下表：
凸透镜焦距/cm 10 10 10 10 12 12 12 12
物到凸透镜的距离/cm 15 25 45 60 15 25 45 60
像到凸透镜的距离/cm 30 17 13 12 60 23 16 15
像的倒、正 倒 倒 倒 倒 倒 倒 倒 倒
（1）请分析以上数据，把能得出的探究结论填在横线上。
结论一_____________________________________________
结论二_____________________________________________
结论三_____________________________________________
物体到凸透镜距离大于焦距时，成的像都是倒立的
物体到凸透镜的距离越大，像到凸透镜的距离越小
物距相同时，凸透镜焦距大的，像到凸透镜距离大些。
像的大、小
像的虚、实
第三章　透镜及其应用复习
（2）根据你探究出的凸透镜成像规律，你认为上述探究
实验还缺少什么项目？请补在上表下面的两行里。
（3）你觉得该同学的探究实验是否完整和全面？提出你
的看法。
答（3）该同学的探究实验不够完整和全面，探究的都是
物体到凸透镜的距离大于凸透镜的焦距的情况，没有
探究物体到凸透镜的距离小于凸透镜焦距的情况，另
外像的性质也仅仅讨论像的正、倒，没有讨论像的大
小、虚实。
