(共19张PPT)
专题
振动图像和波动图像
教师:董艳春
上一页
下一页
退 出
目 录

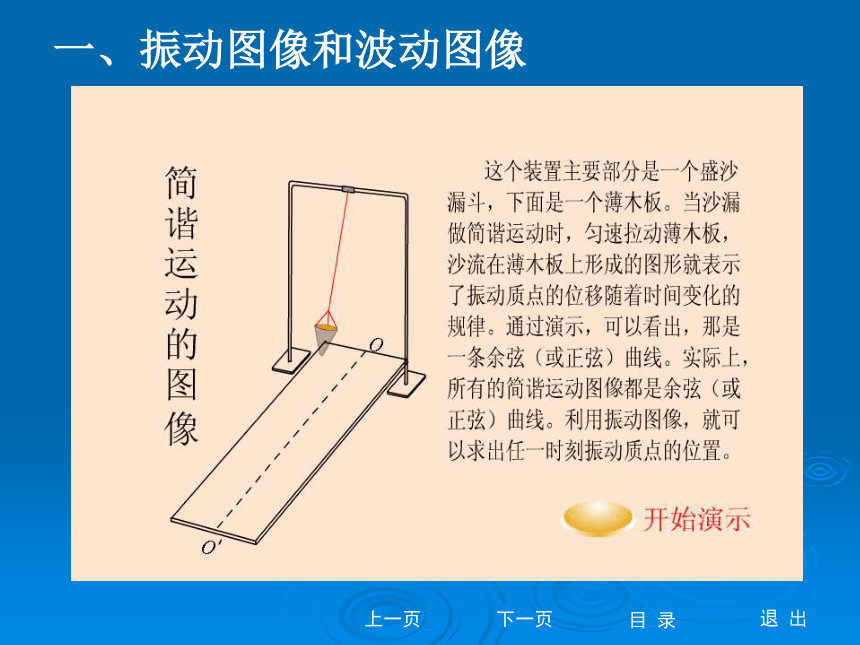

一、振动图像和波动图像
上一页
下一页
* 如果 Flash 动画无法正常显示,请点击这里
退 出
目 录

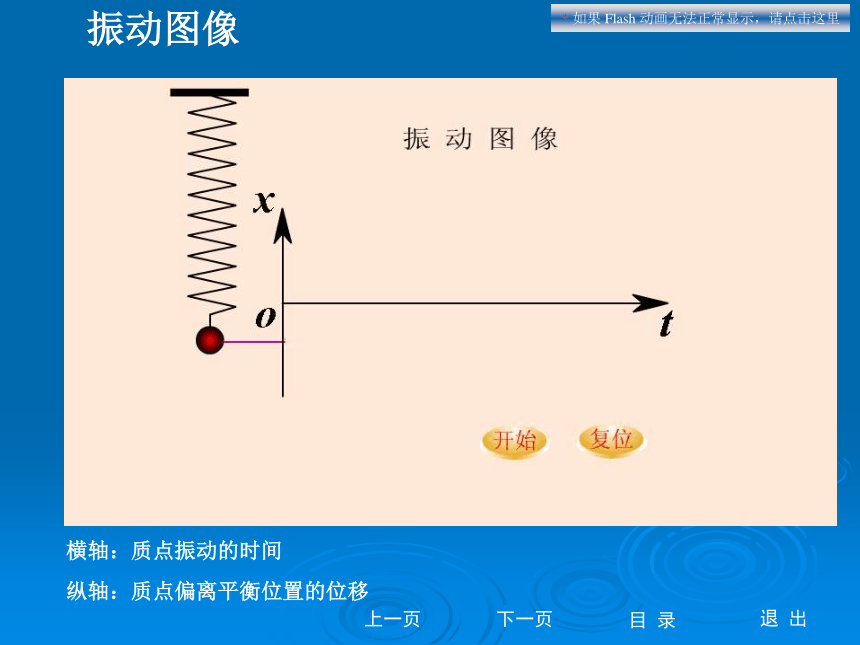

横轴:质点振动的时间
纵轴:质点偏离平衡位置的位移
振动图像
上一页
下一页
* 如果 Flash 动画无法正常显示,请点击这里
退 出
目 录

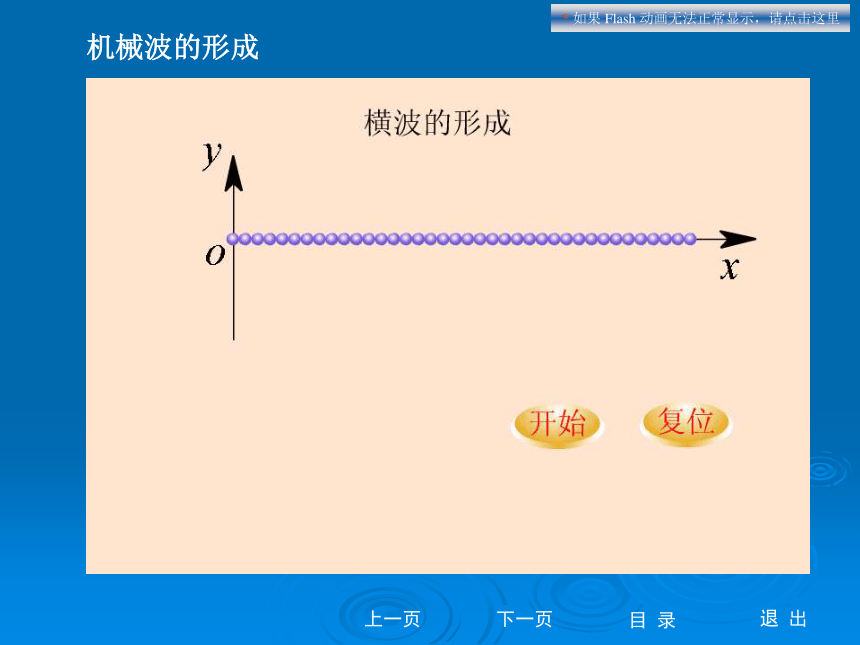

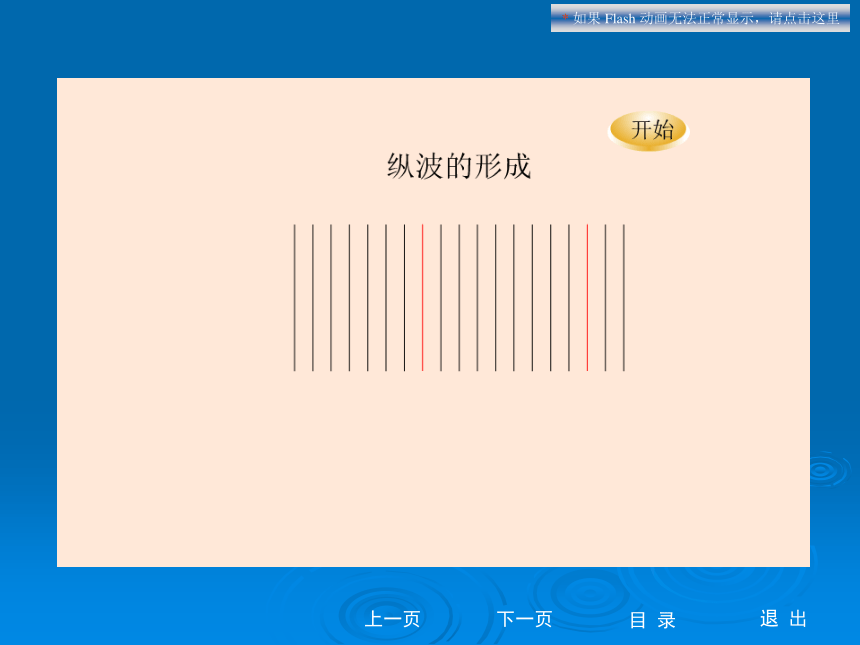

机械波的形成
上一页
下一页
* 如果 Flash 动画无法正常显示,请点击这里
退 出
目 录
波动图像

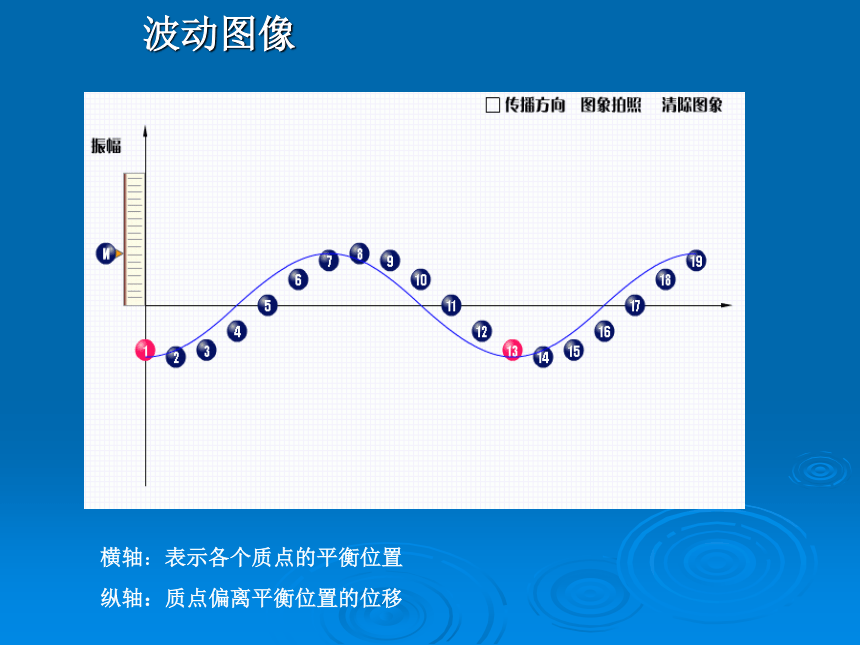

横轴:表示各个质点的平衡位置
纵轴:质点偏离平衡位置的位移

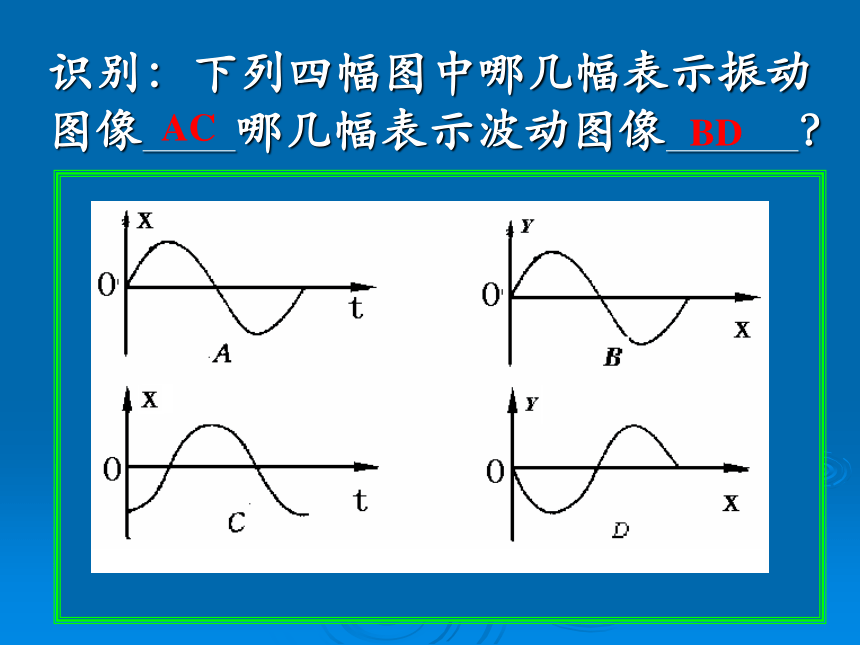

识别:下列四幅图中哪几幅表示振动图像 哪几幅表示波动图像 ?
AC
BD
振动图像
波动图像
比较
图象
研究对象
一个质点的振动
所有质点的振动
研究内容
一质点的位移随
时间的变化规律
某时刻所有质点
的空间分布规律
物理意义
反映一个质点在
各个时刻的位移
反映某一时刻
各个质点的位移
图像变化
图像随时间延伸,但已有图像不变
图像随时间推移,传播的是图像的形状和能量
运动特点
简谐运动
单个质点:简谐运动
整体:匀速直线运动
由图直接读出
振幅A,波长λ
振幅A,周期T
形象比喻
拍一个人做广播操的录像
抓拍的集体广播操照片
机械振动和机械波的联系
有波必有振源,但有振源不一定能形成波。
机械振动在介质中的传播形成波,波是传播振动能量的一种方式
1.根据图10—2—3所列的两图像,分别判断它们属于何种图像( )
A.甲是振动图像,乙是波动图像
B.甲是波动图像,乙是振动图像
C.都是波动图像
D.都是振动图像
课 堂 练 习


B
2.根据上题所列图像,确定图中A、B两质点的运动方向
( )
A. A点向下,B点向上 B. A点向上,B点向下
C. 两质点均向上 D. 两质点均向下
图10—2—3
课 堂 练 习
课 堂 练 习
D
二、几类常见的问题
1、已知波的传播方向,确定质点振动的方向
例、如图所示为一列向右传播的简谐波的波形图,求:图中A、B、C、D、E各质点的振动情况
v
A:振动向下
B:振动向上
C:振动向上
D:振动向下
E:振动向下
2、已知质点振动的方向,确定波的传播方向
例:如图所示为简谐波在某一时刻的波形图,已知此时质点A正向上运动,由此可断定( )
A.向右传播,且此时质点B正向上运动
B.向右传播,且此时质点C正向下运动
C.向左传播,且此时质点D正向上运动
D.向左传播,且此时质点E正向下运动
C
3、根据某一时刻的波动图像和波传播的方向, 作出另一时刻的波动图像
例、如图为一列简谐波的部分波形,该的
频率为2HZ ,已知此时刻A质点正向Y轴正方向振动,那么:
(1)该波的波长是多少?
(2)波速是多少?向什么方向传播?
(3)在原图中画出经4.25个周期的波形。
此时,波又向前传播了多少距离?
4cm
y(cm)
X(cm)
A
λ =8cm
V=0.16m/s,波向X轴正向传播
波形如图,S=0.34m
1、已知一列横波沿X轴负向传播某时刻的波形图
如下图,周期为0.4秒,在图上画出经t=1.1秒时的
波形图。
X
Y
O
课 堂 练 习
2、如图所示,分别为一列横波在某一时刻的波形图象和在x=6m处的质点从该时刻开始计时的振动图象,则这列波(  )
A.沿x轴的正方向传播
B.沿x轴的负方向传播
C.波速为100m/s
D、波速为2.5m/s
BC
课 堂 练 习
3、 一列简谐横波沿x轴负方向传播,如左图是t=1s时的波形图,右图是波中某振动质点的位移随时间变化的振动图线(两图用同一时间起点),则图2可能是图1中哪个质点的振动图线(  )
A.x=0处的质点 B.x=1m处的质点
C.x=3m处的质点 D.x=5m处的质点
A
课 堂 练 习
图2
图1
