第十五章 第4节 电流的测量2021-2022学年人教版物理九年级（含答案）

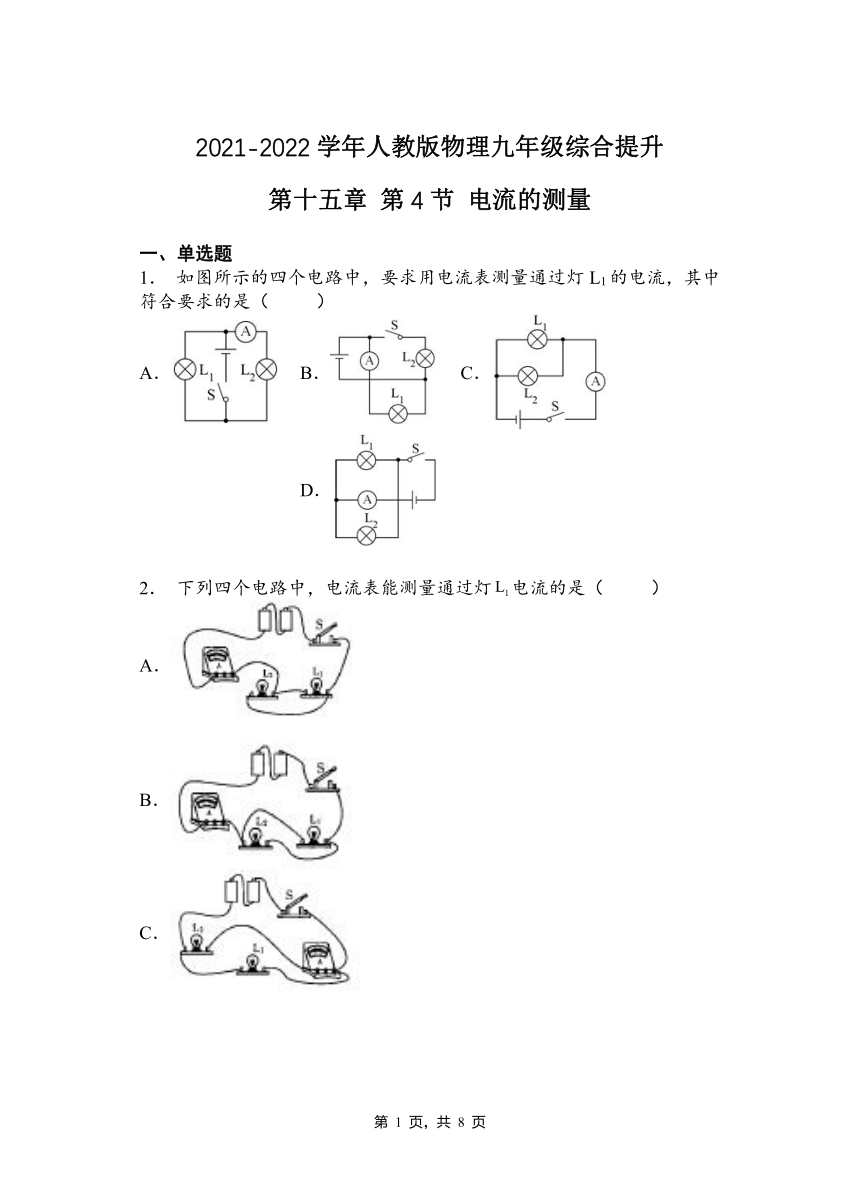

2021-2022学年人教版物理九年级综合提升
第十五章 第4节 电流的测量
一、单选题
1． 如图所示的四个电路中，要求用电流表测量通过灯L1的电流，其中符合要求的是（ ）
A． B． C． D．
2． 下列四个电路中，电流表能测量通过灯电流的是（ ）
A．
B．
C．
D．

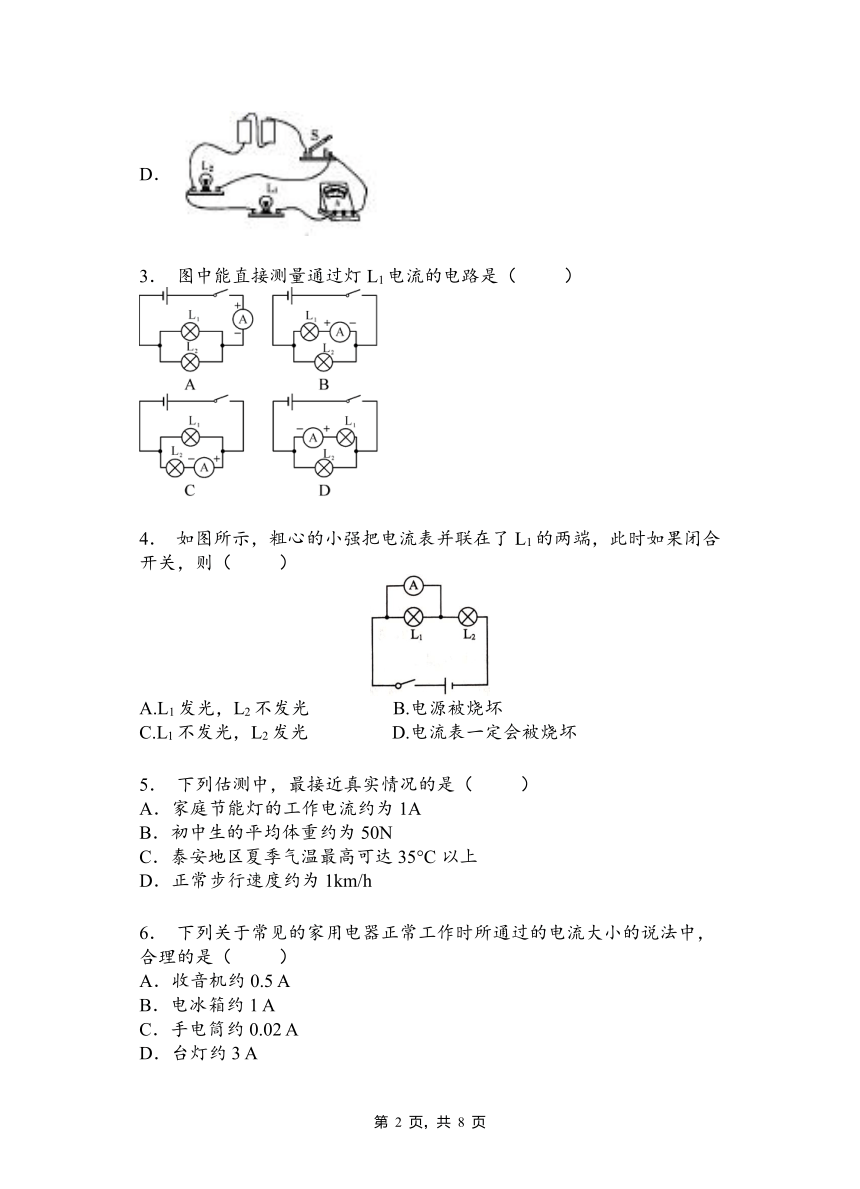

3． 图中能直接测量通过灯L1电流的电路是（ ）
4． 如图所示，粗心的小强把电流表并联在了L1的两端，此时如果闭合开关，则（ ）
A.L1发光，L2不发光 B.电源被烧坏
C.L1不发光，L2发光 D.电流表一定会被烧坏
5． 下列估测中，最接近真实情况的是（ ）
A．家庭节能灯的工作电流约为1A
B．初中生的平均体重约为50N
C．泰安地区夏季气温最高可达35°C以上
D．正常步行速度约为1km/h
6． 下列关于常见的家用电器正常工作时所通过的电流大小的说法中，合理的是（ ）
A．收音机约0.5 A
B．电冰箱约1 A
C．手电筒约0.02 A
D．台灯约3 A

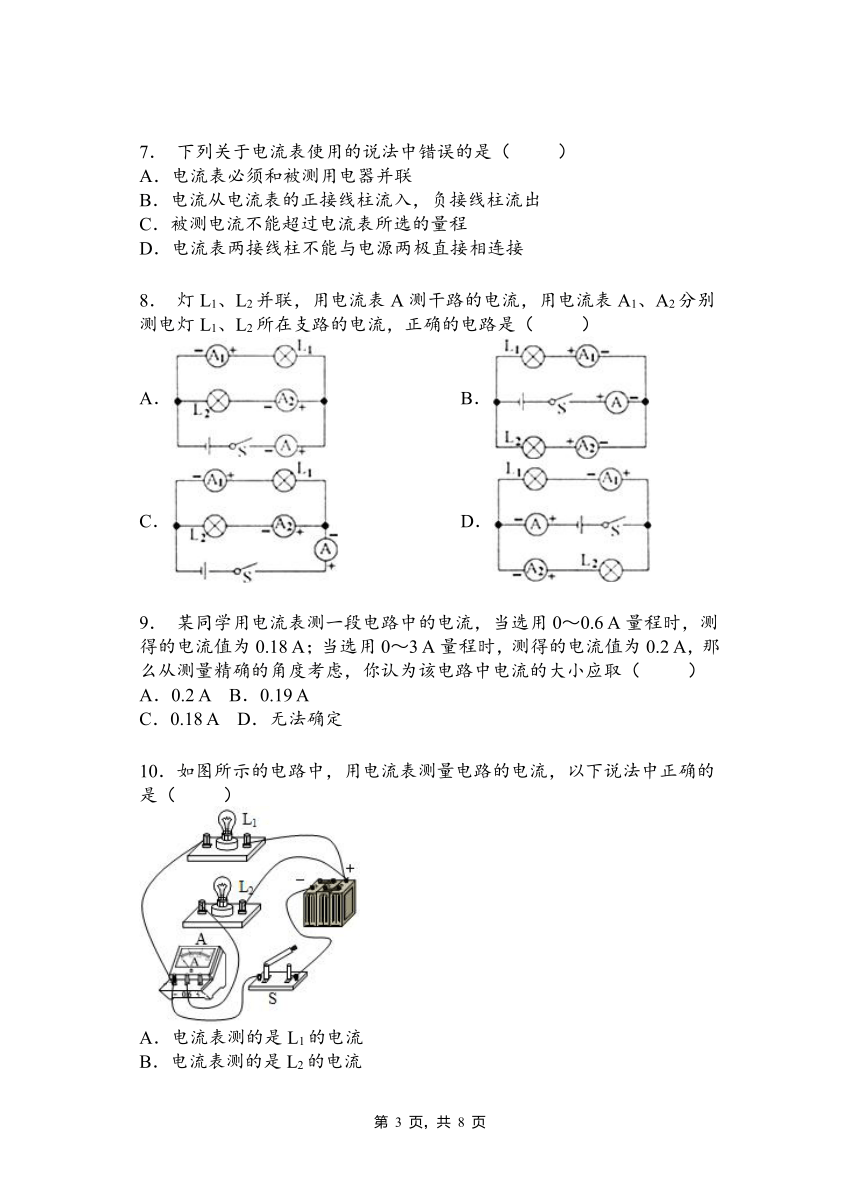

7． 下列关于电流表使用的说法中错误的是（ ）
A．电流表必须和被测用电器并联
B．电流从电流表的正接线柱流入，负接线柱流出
C．被测电流不能超过电流表所选的量程
D．电流表两接线柱不能与电源两极直接相连接
8． 灯L1、L2并联，用电流表A测干路的电流，用电流表A1、A2分别测电灯L1、L2所在支路的电流，正确的电路是（ ）
A． B．
C． D．
9． 某同学用电流表测一段电路中的电流，当选用0～0.6 A量程时，测得的电流值为0.18 A；当选用0～3 A量程时，测得的电流值为0.2 A，那么从测量精确的角度考虑，你认为该电路中电流的大小应取（ ）
A．0.2 A B．0.19 A
C．0.18 A D．无法确定
10．如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表测的是L1的电流
B．电流表测的是L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流

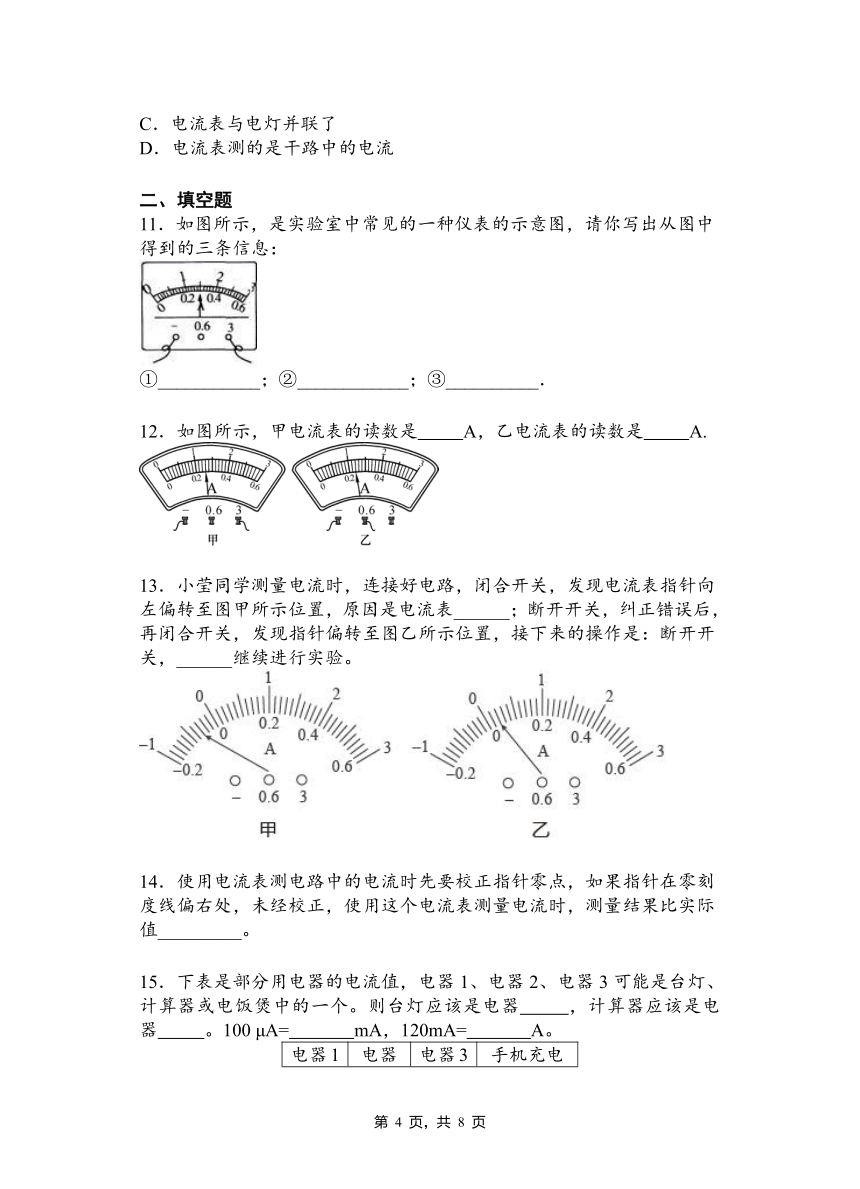

二、填空题
11．如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①___________；②____________；③__________．
12．如图所示，甲电流表的读数是 A，乙电流表的读数是 A.
13．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
14．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值_________。
15．下表是部分用电器的电流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲中的一个。则台灯应该是电器 ，计算器应该是电器 。100 μA= mA，120mA= A。
电器1 电器2 电器3 手机充电器
100μA 0.2A 3A 120 mA
16．如图甲所示的电路，当开关S闭合后，电流表测量的是通过 (填“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，则电流表的示数为 A.
　　　　
甲　　　　　　　　乙
17．将图甲电流表接入图乙的A、B两点间测电路中的电流，电流表的正接线柱应与 (填“A”或“B”)端相连．若电路中电流约为0.4 A，则电流表的量程应选用 A.
18．小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
19．读出如图1和如图2的电流表的示数。I1=_________A ，I2=_________A 。
20．把电流表_____接入电路后闭合开关，发现指针偏转如图甲所示，产生这种情况的原因是_________，另一同学测量时，则发现指针偏转如图乙所示，产生这种情况的原因是_________________。
21．用电流表测电流时，某同学接入电路的是0～0.6 A的量程，却在0～3 A的量程中读成2.4 A，则实际测得的电流应是 A.
22．表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
23．甲、乙、丙三位同学在“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．
甲同学的问题： ；
乙同学的问题： ；
丙同学的问题： ．
24．电流是表示____________的物理量，用符号___表示，国际单位是_______，用符号____表示。
25．用电流表测电流时，电流表要和被测用电器 联；如图甲所示的电路，当开关S闭合后，电流表测量的是通过
(选填“干路”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的分度值是 ，示数是 。
2021-2022学年人教版物理九年级第十五章 第4节 电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D D C C B A C C B
二、填空题
11．是一个电流表 电流表选择的量程是0～3A 电流表的示数为1.5A
12．1.3 0.24
13．正负接线柱反接 改接小量程
14．偏大
15．2 1 0.1 0.12
16．L2 0.28
17．A 0～0.6
18．a 0.32A
19．0.421.4
20．串联电流表量程选择太小电流表的正负接线柱接反
21．0.48
22．电流 500 0.5×106
23．电流表的正负接线柱接反了 电流表所选的量程太大
电流表所选的量程太小
24．电流强弱I安培A
25．串 L2 0.02 0.28
