第十五章 第2节 电流和电路2021-2022学年人教版物理九年级（含答案）

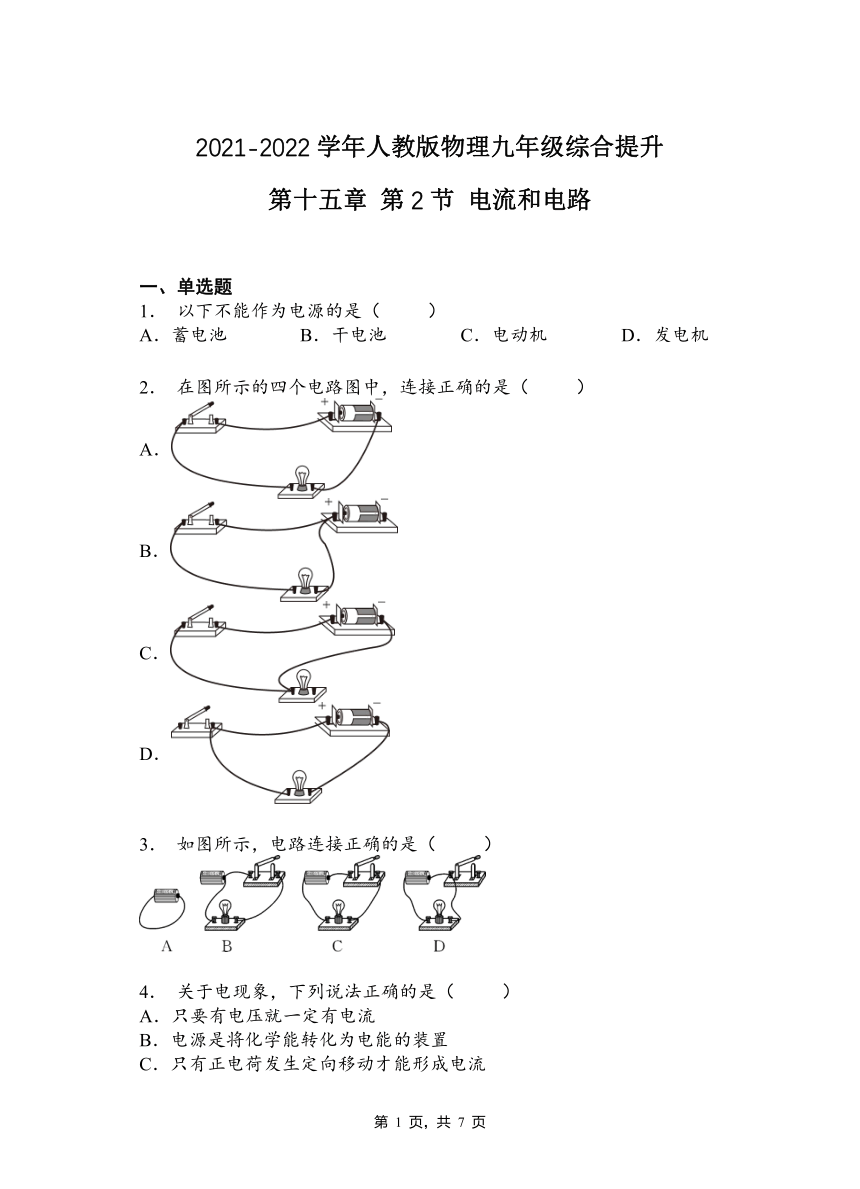

2021-2022学年人教版物理九年级综合提升
第十五章 第2节 电流和电路
一、单选题
1． 以下不能作为电源的是（ ）
A．蓄电池 B．干电池 C．电动机 D．发电机
2． 在图所示的四个电路图中，连接正确的是（ ）
A．
B．
C．
D．
3． 如图所示，电路连接正确的是（ ）
4． 关于电现象，下列说法正确的是（ ）
A．只要有电压就一定有电流
B．电源是将化学能转化为电能的装置
C．只有正电荷发生定向移动才能形成电流
D．金属导体中的电流方向与自由电子定向移动方向相反
第II卷（非选择题）
请点击修改第II卷的文字说明

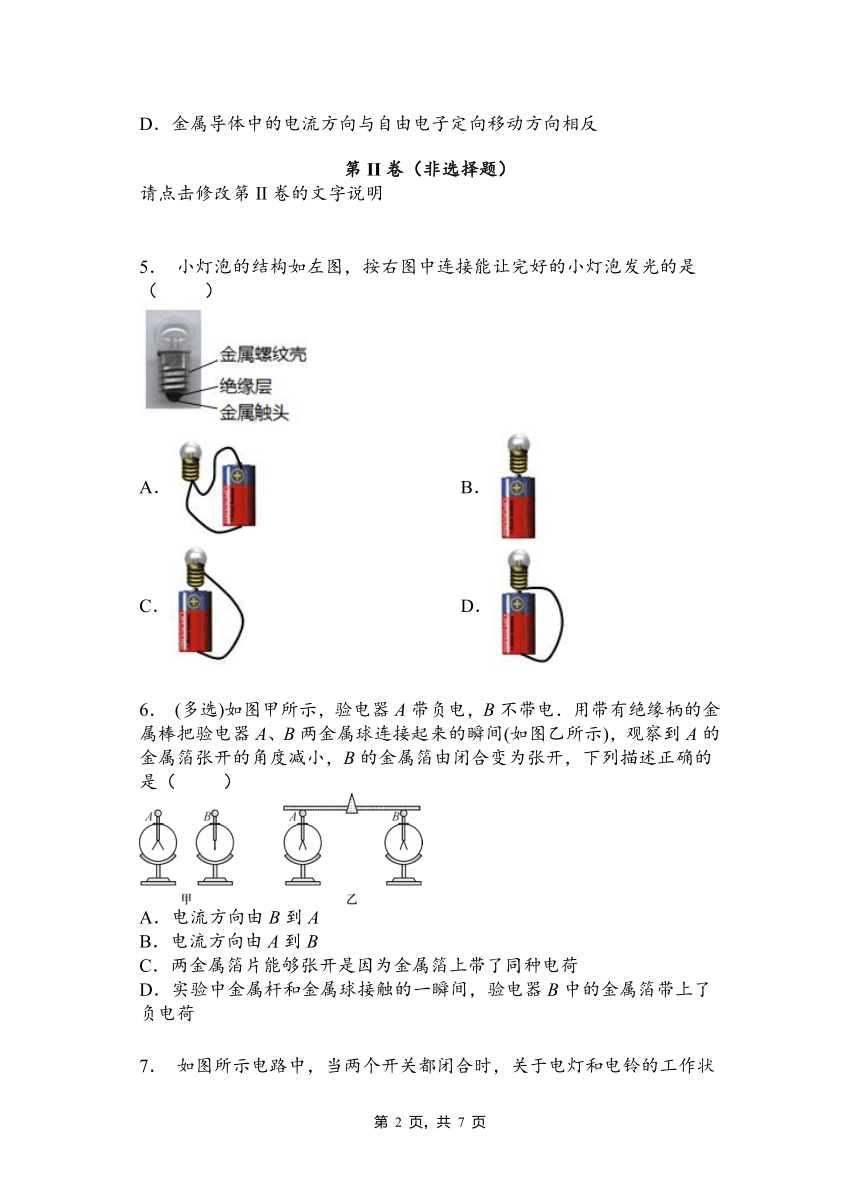

5． 小灯泡的结构如左图，按右图中连接能让完好的小灯泡发光的是（ ）
A． B．
C． D．
6． (多选)如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开，下列描述正确的是（ ）
A．电流方向由B到A
B．电流方向由A到B
C．两金属箔片能够张开是因为金属箔上带了同种电荷
D．实验中金属杆和金属球接触的一瞬间，验电器B中的金属箔带上了负电荷

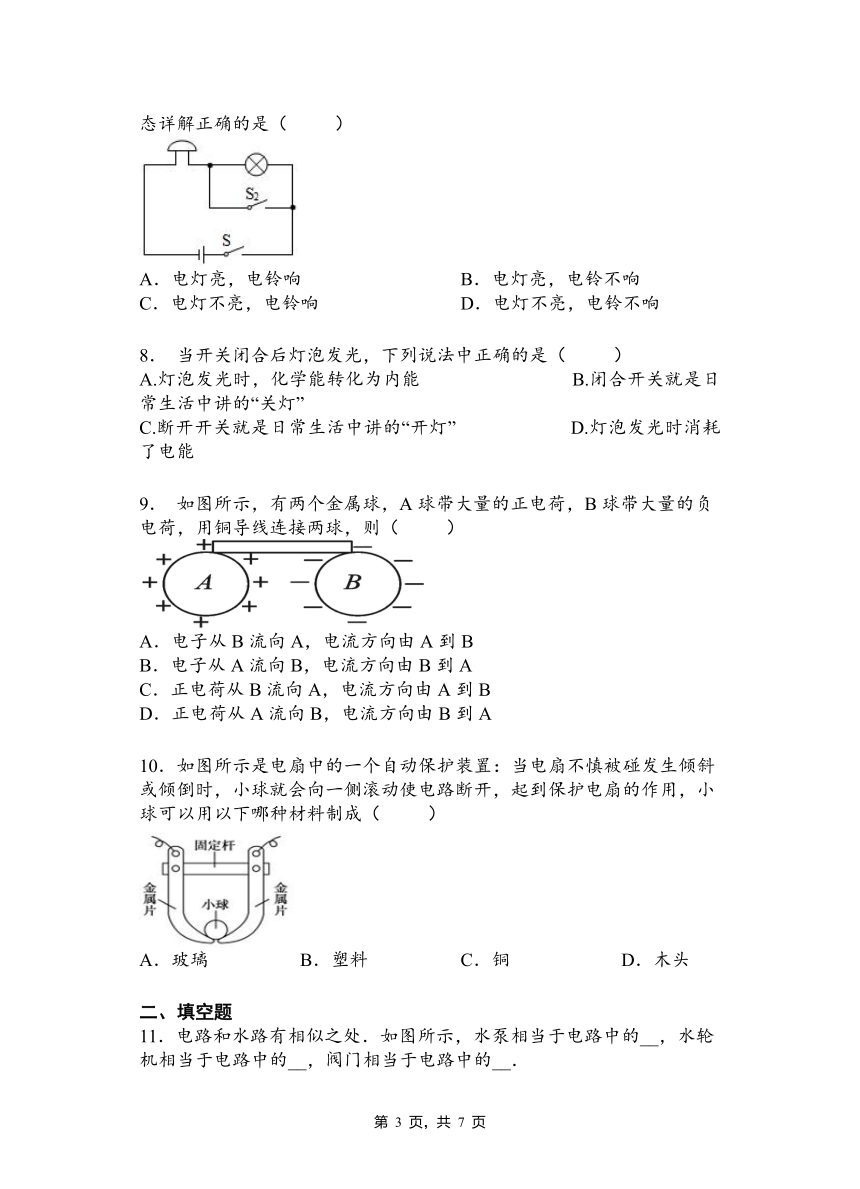

7． 如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态详解正确的是（ ）
A．电灯亮，电铃响 B．电灯亮，电铃不响
C．电灯不亮，电铃响 D．电灯不亮，电铃不响
8． 当开关闭合后灯泡发光，下列说法中正确的是（ ）
A.灯泡发光时，化学能转化为内能 B.闭合开关就是日常生活中讲的“关灯”
C.断开开关就是日常生活中讲的“开灯” D.灯泡发光时消耗了电能
9． 如图所示，有两个金属球，A球带大量的正电荷，B球带大量的负电荷，用铜导线连接两球，则（ ）
A．电子从B流向A，电流方向由A到B
B．电子从A流向B，电流方向由B到A
C．正电荷从B流向A，电流方向由A到B
D．正电荷从A流向B，电流方向由B到A
10．如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，小球可以用以下哪种材料制成（ ）
A．玻璃 B．塑料 C．铜 D．木头
二、填空题
11．电路和水路有相似之处．如图所示，水泵相当于电路中的__，水轮机相当于电路中的__，阀门相当于电路中的__．
12．如图，开关S闭合时，灯L1 ，灯L2 ．(填“亮”或“不亮”)
13．电流的理解
（1）电流形成的原因：________．（注：电路中有电流时，发生定向移动的可能是________、也可能是________、还可能是________．）
（2）规定：________的方向为电流方向．按此规定： ①电路闭合时，在电源外部，电流方向为：________→用电器→________．
②如果是负电荷定向移动形成电流，则负电荷定向移动方向与电流方向________．
金属导电靠的是________，因此在导线中自由电子定向移动方向与电流方向________．
③电视机工作时，阴极射线管会向荧屏发射电子，则电流方向为________
A．从阴极射线管到荧屏 B．从荧屏到阴极射线管
④电路中有持续电流和条件：①有电源；②电路是通路
（3）二极管（在电路图中的符号： ） 的特点：________．有些二极管会发光叫________．
14．《把电留住》
儿子：爸爸，电灯为什么要用两根线？
爸爸：一根来电，一根还要让电回去．
儿子：那把这一根剪断，只让电来，不让它回去，咱家就再也不会停电了．
儿子的设想能成立吗？为什么？
答 ．
15．指出下列电路图的错误：
① ________ ②________ ③________
16．如图所示，用丝绸摩擦过的玻璃棒去接触带电验电器的金属球时，发现验电器金属箔片的张角变大，则验电器原来带______电；在金属箔张角变大的瞬间，验电器金属杆里的电流方向是从______。
17．如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
18．如图所示，验电器的工作原理是_________；用一个带负电的物体a去接触不带电的验电器的金属球b时，a上的一些________转移到b上，所以金属球b也带上负电，瞬时电流方向_____（选填“a→b”、“b→a”）．
19．如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是_____：它为发光二极管提供了_____，使自由电荷在电路中定向运动起来．
20．夏天是雷电高发季节，为避免高大建筑物遭受雷电的破坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地相连，当一大片带负电的云接近建筑物时，云层中的负电荷通过避雷针经会线导入大地，则此时金属线甲的电流方向是从 流向 。(均选填“云层”或“大地”)
2021-2022学年人教版物理九年级第十五章 第2节 电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C A C D C ACD C D A C
二、填空题
11．电源 用电器 开关
12．不亮 亮
13．电荷的定向移动 正电荷 负电荷 正、负电荷 正电荷定向移动 正极 负极 相反 自由电子 相反、B、单向导电性、发光二极管
14．不能；电路闭合是电流流通的必要条件
15．没有电源 电池连接错误 电源短路
16．正 金属球到金属箔片
17．断路 短路 通路
18．同种电荷相互排斥 电子 b→a
19．电源 电压
20．大地 云层
