第十七章 第4节 欧姆定律在串、并联电路中的应用2021-2022学年人教版物理九年级（含答案）

2021-2022学年人教版物理九年级综合提升

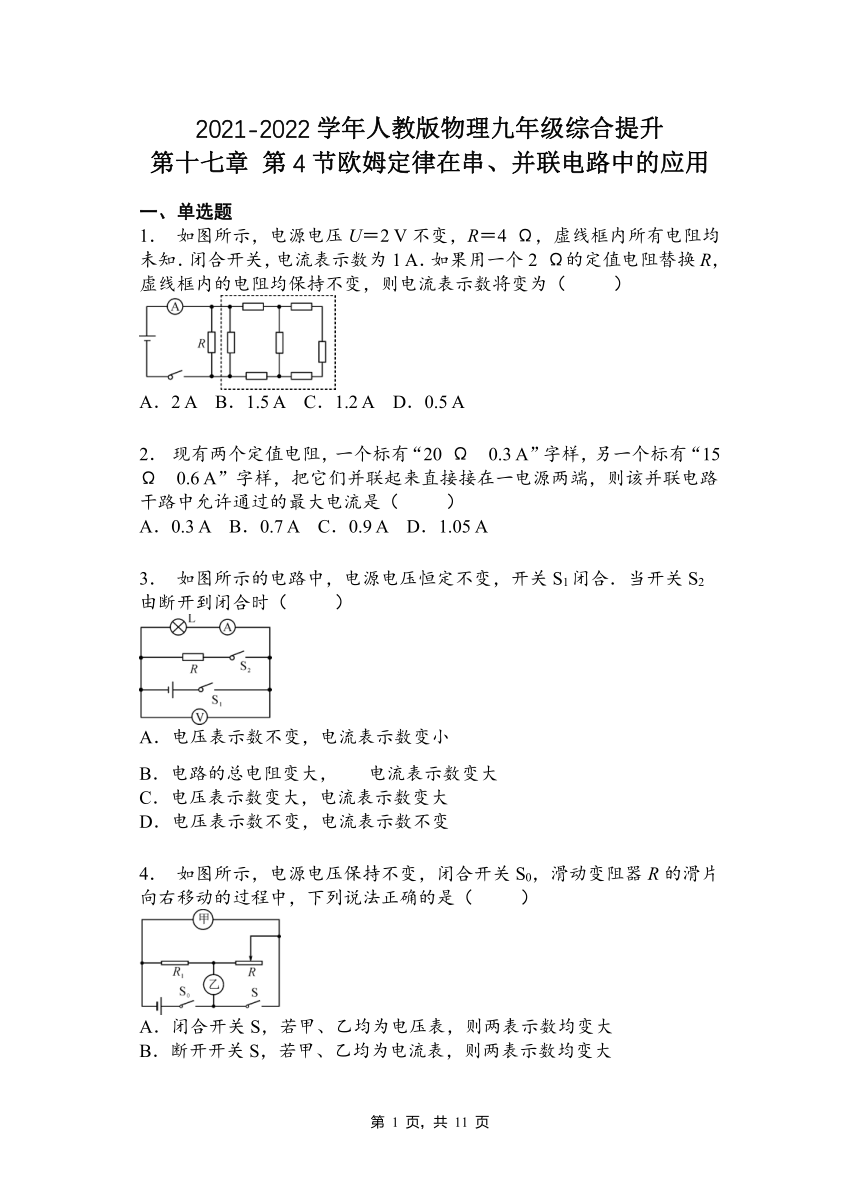

第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题
1． 如图所示，电源电压U＝2 V不变，R＝4 Ω，虚线框内所有电阻均未知．闭合开关，电流表示数为1 A．如果用一个2 Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为（ ）
A．2 A B．1.5 A C．1.2 A D．0.5 A
2． 现有两个定值电阻，一个标有“20 Ω　0.3 A”字样，另一个标有“15 Ω　0.6 A”字样，把它们并联起来直接接在一电源两端，则该并联电路干路中允许通过的最大电流是（ ）
A．0.3 A B．0.7 A C．0.9 A D．1.05 A
3． 如图所示的电路中，电源电压恒定不变，开关S1闭合．当开关S2由断开到闭合时（ ）
A．电压表示数不变，电流表示数变小
B．电路的总电阻变大，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数不变，电流表示数不变
4． 如图所示，电源电压保持不变，闭合开关S0，滑动变阻器R的滑片向右移动的过程中，下列说法正确的是（ ）
A．闭合开关S，若甲、乙均为电压表，则两表示数均变大
B．断开开关S，若甲、乙均为电流表，则两表示数均变大
C．闭合开关S，若甲、乙均为电压表，则甲示数不变，乙示数变大
D．断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大

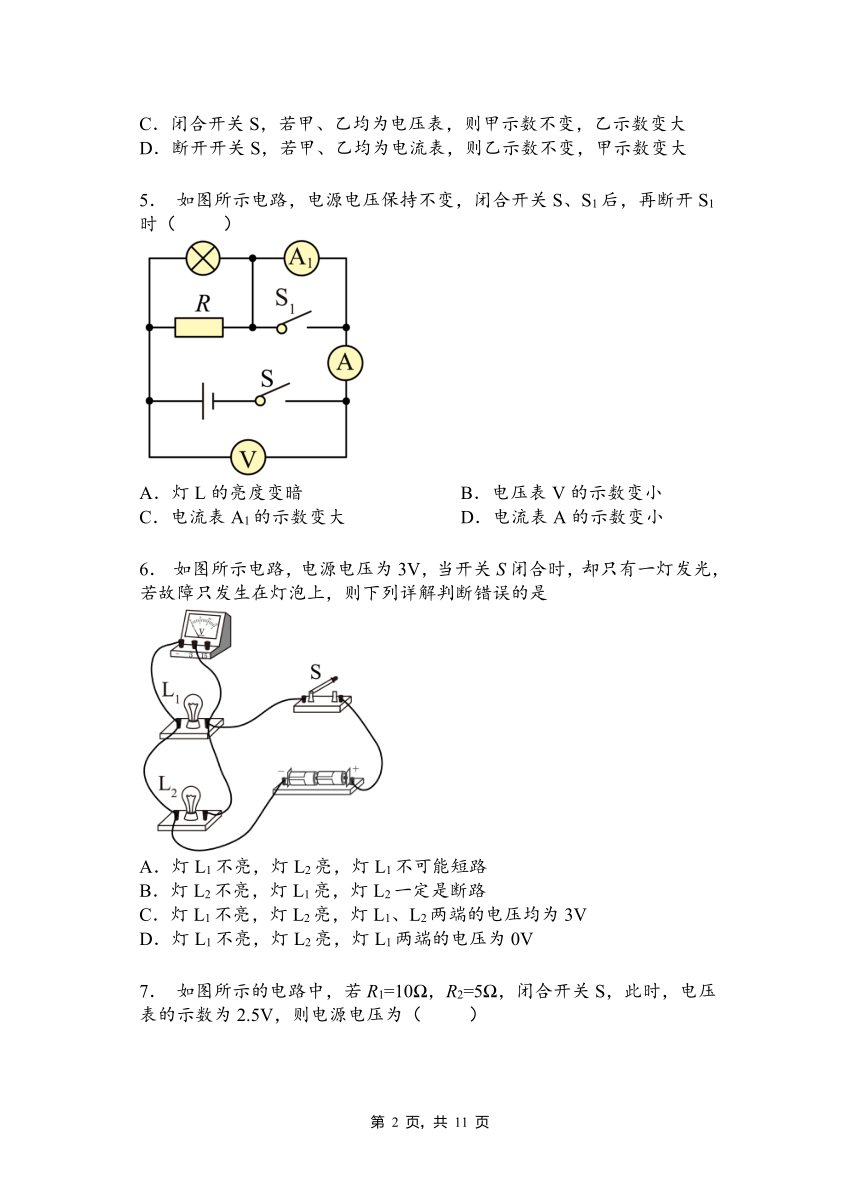

5． 如图所示电路，电源电压保持不变，闭合开关S、S1后，再断开S1时（ ）
A．灯L的亮度变暗 B．电压表V的示数变小
C．电流表A1的示数变大 D．电流表A的示数变小
6． 如图所示电路，电源电压为3V，当开关S闭合时，却只有一灯发光，若故障只发生在灯泡上，则下列详解判断错误的是
A．灯L1不亮，灯L2亮，灯L1不可能短路
B．灯L2不亮，灯L1亮，灯L2一定是断路
C．灯L1不亮，灯L2亮，灯L1、L2两端的电压均为3V
D．灯L1不亮，灯L2亮，灯L1两端的电压为0V

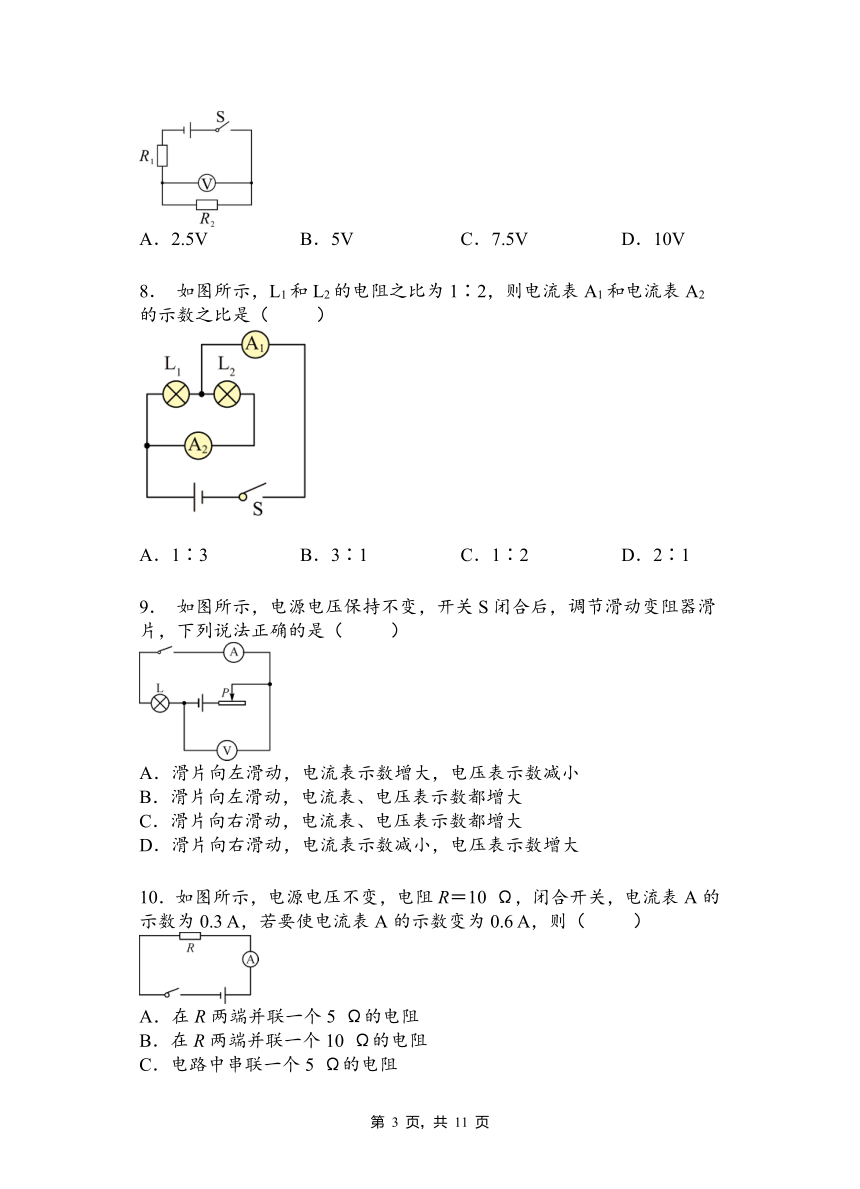

7． 如图所示的电路中，若R1=10 ，R2=5 ，闭合开关S，此时，电压表的示数为2.5V，则电源电压为（ ）
A．2.5V B．5V C．7.5V D．10V
8． 如图所示，L1和L2的电阻之比为1∶2，则电流表A1和电流表A2的示数之比是（ ）
A．1∶3 B．3∶1 C．1∶2 D．2∶1
9． 如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（ ）
A．滑片向左滑动，电流表示数增大，电压表示数减小
B．滑片向左滑动，电流表、电压表示数都增大
C．滑片向右滑动，电流表、电压表示数都增大
D．滑片向右滑动，电流表示数减小，电压表示数增大
10．如图所示，电源电压不变，电阻R＝10 Ω，闭合开关，电流表A的示数为0.3 A，若要使电流表A的示数变为0.6 A，则（ ）
A．在R两端并联一个5 Ω的电阻
B．在R两端并联一个10 Ω的电阻
C．电路中串联一个5 Ω的电阻
D．在电路中串联一个10 Ω的电阻

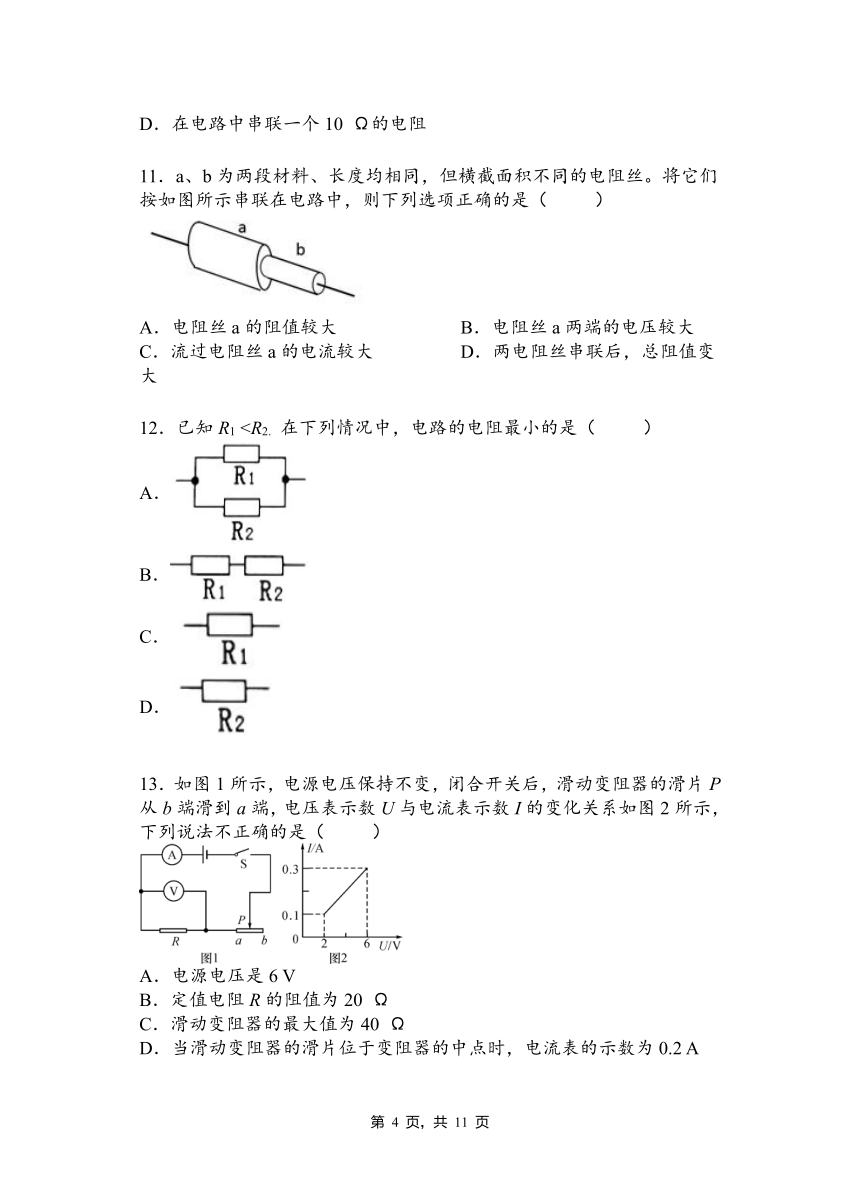

11．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则下列选项正确的是（ ）
A．电阻丝a的阻值较大 B．电阻丝a两端的电压较大
C．流过电阻丝a的电流较大 D．两电阻丝串联后，总阻值变大
12．已知R1 A．
B．
C．
D．
13．如图1所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图2所示，下列说法不正确的是（ ）
A．电源电压是6 V
B．定值电阻R的阻值为20 Ω
C．滑动变阻器的最大值为40 Ω
D．当滑动变阻器的滑片位于变阻器的中点时，电流表的示数为0.2 A

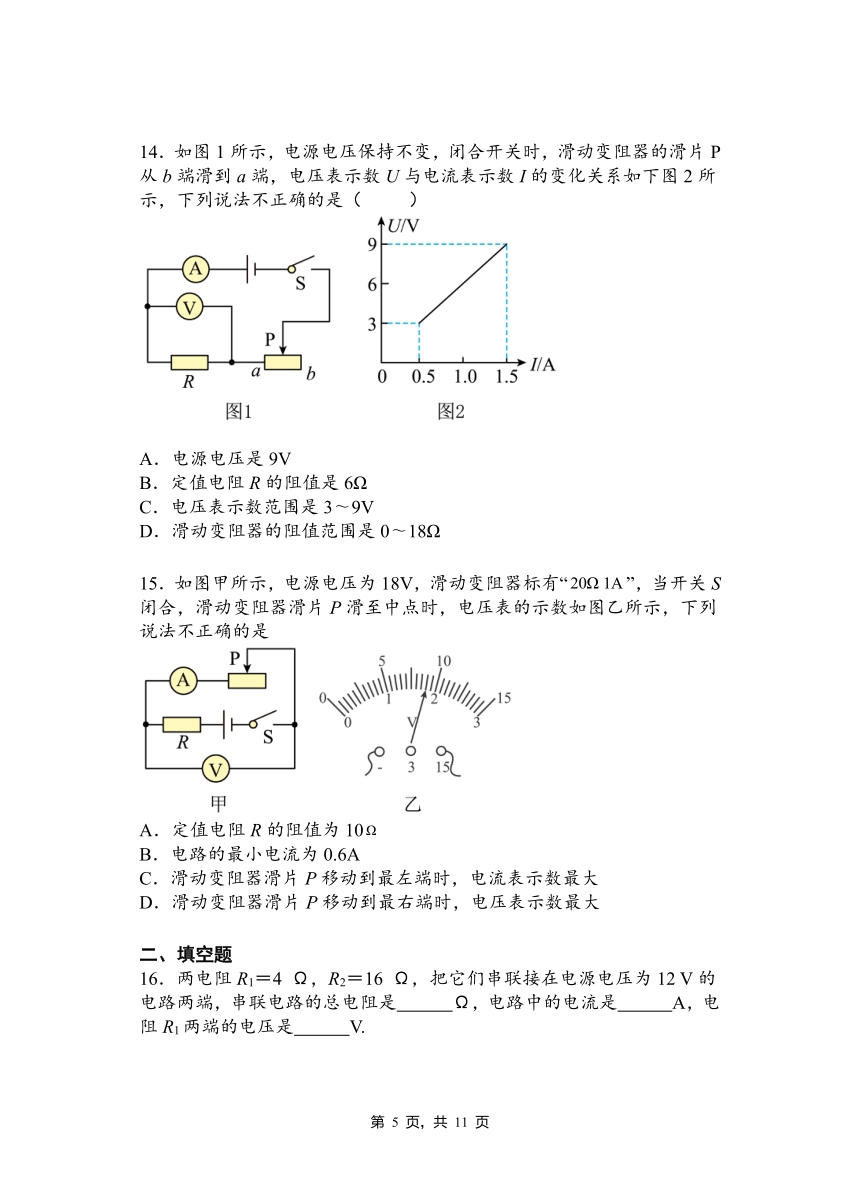

14．如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如下图2所示，下列说法不正确的是（ ）
A．电源电压是9V
B．定值电阻R的阻值是6Ω
C．电压表示数范围是3 9V
D．滑动变阻器的阻值范围是0 18Ω
15．如图甲所示，电源电压为18V，滑动变阻器标有“”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是
A．定值电阻R的阻值为10
B．电路的最小电流为0.6A
C．滑动变阻器滑片P移动到最左端时，电流表示数最大
D．滑动变阻器滑片P移动到最右端时，电压表示数最大
二、填空题
16．两电阻R1＝4 Ω，R2＝16 Ω，把它们串联接在电源电压为12 V的电路两端，串联电路的总电阻是 Ω，电路中的电流是 A，电阻R1两端的电压是 V.
17．在如图所示的电路中，灯泡L1和灯泡L2是________联连接的．当开关S断开时，电压表的示数将________，电流表的示数将______．(后两空均选填“变大”“不变”或“变小”)
18．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：4，则R1：R2=_____；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙=_____．
19．如图所示，3个电阻值均为10 Ω的电阻R1、R2、R3串联后接在电压恒定为U的电路中，某同学误将一只电流表并联在电阻R2两端，发现电流表的示数为1.5 A，据此可推知电源电压U为 V；若用一只电压表代替电流表并联在R2两端，则电压表的示数为 V.
20．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P自右向左移动的过程中，接入电路的阻值________，电压表示数将________，电流表示数将________（均选填“变大”、“不变”或“变小”）．
21．一只小灯泡正常工作的电压为8 V，正常发光时通过它的电流为0.5 A，现将该小灯泡接在12 V的电源上，为使其正常发光，应_____联一个_____Ω的电阻。
22．两个标有“5Ω 1A“和“10Ω 0.6A”的定值电阻，将它们串联起来使用时等效电阻为_____Ω，电源电压最多为_____V；若将它们并联时干路电流最大是_____A．
23．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，电流表示数将_____，电压表示数将_____。
24．如图所示，电源电压不变，R1=2 Ω，R2=3 Ω，R3=4 Ω.只闭合S，电流表A1、A2示数之比为______，电压表V1、V2示数之比为_________．再闭合S1、S2，电压表V1、V2示数之比为 _________．
25．如图电路中，电源电压不变，变阻器最大阻值R2＝20 Ω，闭合开关S，在移动变阻器滑片P的过程中，电流表的最小示数为0.3 A，而电压表V1的最大示数与最小示数之比为5∶3，则电阻R1＝ Ω，电源电压为 V，电路中的最大电流为 A.
26．将阻值为60 Ω的两个相同定值电阻并联起来，并联后相当于增加了导体的 ，所以总电阻 (填“变大”或“变小”)，它们的总电阻是 Ω.
27．如图甲所示是电阻R和灯泡L的I-U图像。由图可知，电阻R的阻值是______Ω。将电阻R和灯泡L接在图乙电路中，开关S闭合，电流表示数为0.3 A，则电源电压为______V。
28．如图所示的电路中，电源电压恒定，灯丝的电阻RL不随温度变化，开关S1闭合，电流表的示数为I1；再闭合开关S2，小灯泡的亮度 (填“变亮”“变暗”或“不变”)，电流表的示数为I2，若I1∶I2＝2∶3，则RL∶R＝ ．
29．如图所示的电路，闭合开关后，在滑动变阻器的滑片P从a端向b端滑动的过程中（设灯泡工作时电阻不随温度变化），通过乙灯的电流逐渐________，甲灯逐渐变________．
30．在图中，灯泡L1和灯泡L2是______联连接的．当电键K断开时，电压表的示数将________；电流表A1的示数将__________，电流表A2的示数将___________（选填“增大”、“不变”或“减小”）．
三、计算题
31．在图(a)所示的电路中，电源电压为6 V，滑动变阻器R2上标有“100 Ω　1 A”字样．开关S断开时，电流表A示数如图(b)所示．
(1)求电阻R1的阻值．
(2)不改变电表量程，闭合开关S，在移动变阻器滑片P的过程中，使电流表示数的变化量最大，求滑动变阻器R2的最小阻值．
32．如图所示，R1=10Ω，R2=20Ω，R3=30Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3A，求：
（1）电源电压多大？
（2）当S1和S2都断开时，电流表的读数多大？
（3）当S1、S2都闭合时，电路中的总电流是多大？
2021-2022学年人教版物理九年级第十七章 第4节 欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B D C C D C B B B
题号 11 12 13 14 15
答案 D A C D C
二、填空题
16．20 0.6 2.4
17．并　　 不变 变小
18．1：4 1：5
19．30 10
20．不变 变大 不变
21．串 8
22．15 9 1.5A
23．变小 变小
24．1:1 1:3 1:1
25．30 15 0.5
26．横截面积 变小 30
27．10Ω 4V
28．不变 1:2
29．变小 变亮
30．并联 变小不变变小
三、计算题
31．15 Ω 30 Ω
32．（1）6V；（2）0.2A；（3）0.5A
