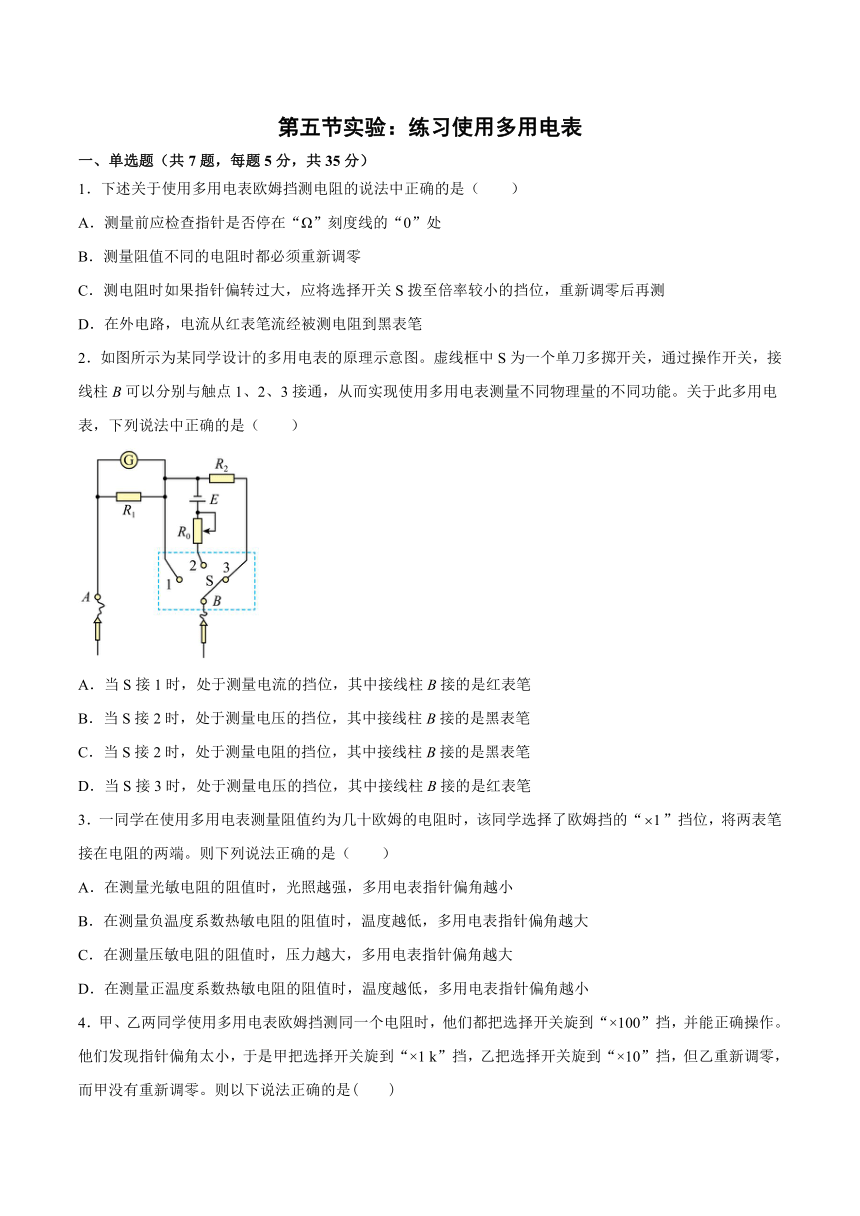

第五节实验：练习使用多用电表
一、单选题（共7题，每题5分，共35分）
1．下述关于使用多用电表欧姆挡测电阻的说法中正确的是（　　）
A．测量前应检查指针是否停在“Ω”刻度线的“0”处
B．测量阻值不同的电阻时都必须重新调零
C．测电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后再测
D．在外电路，电流从红表笔流经被测电阻到黑表笔
2．如图所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表，下列说法中正确的是（　　）
A．当S接1时，处于测量电流的挡位，其中接线柱B接的是红表笔
B．当S接2时，处于测量电压的挡位，其中接线柱B接的是黑表笔
C．当S接2时，处于测量电阻的挡位，其中接线柱B接的是黑表笔
D．当S接3时，处于测量电压的挡位，其中接线柱B接的是红表笔
3．一同学在使用多用电表测量阻值约为几十欧姆的电阻时，该同学选择了欧姆挡的“”挡位，将两表笔接在电阻的两端。则下列说法正确的是（　　）
A．在测量光敏电阻的阻值时，光照越强，多用电表指针偏角越小
B．在测量负温度系数热敏电阻的阻值时，温度越低，多用电表指针偏角越大
C．在测量压敏电阻的阻值时，压力越大，多用电表指针偏角越大
D．在测量正温度系数热敏电阻的阻值时，温度越低，多用电表指针偏角越小
4．甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作。他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零。则以下说法正确的是(　　)

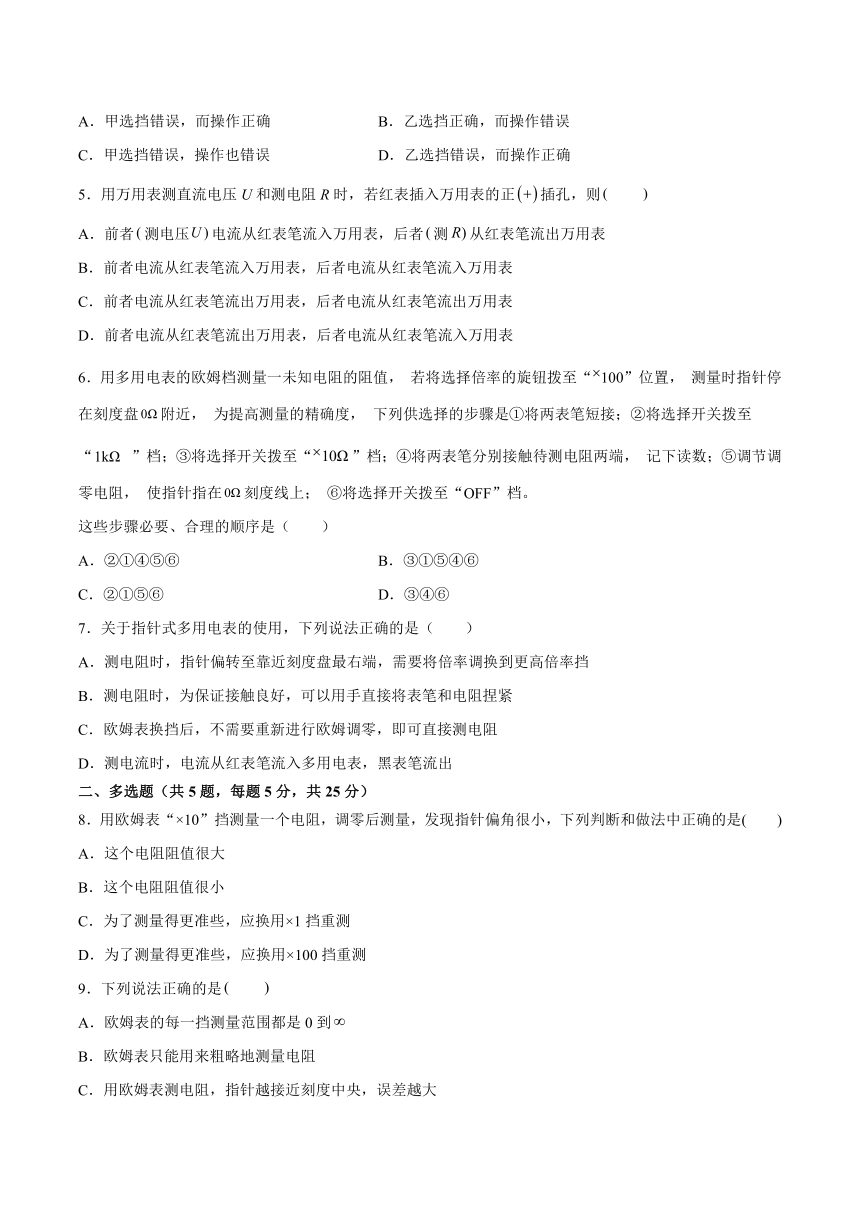

A．甲选挡错误，而操作正确 B．乙选挡正确，而操作错误
C．甲选挡错误，操作也错误 D．乙选挡错误，而操作正确
5．用万用表测直流电压U和测电阻R时，若红表插入万用表的正插孔，则　　
A．前者测电压电流从红表笔流入万用表，后者测从红表笔流出万用表
B．前者电流从红表笔流入万用表，后者电流从红表笔流入万用表
C．前者电流从红表笔流出万用表，后者电流从红表笔流出万用表
D．前者电流从红表笔流出万用表，后者电流从红表笔流入万用表
6．用多用电表的欧姆档测量一未知电阻的阻值， 若将选择倍率的旋钮拨至“100”位置， 测量时指针停在刻度盘附近， 为提高测量的精确度， 下列供选择的步骤是①将两表笔短接；②将选择开关拨至“ ”档；③将选择开关拨至“”档；④将两表笔分别接触待测电阻两端， 记下读数；⑤调节调零电阻， 使指针指在刻度线上； ⑥将选择开关拨至“OFF”档。
这些步骤必要、合理的顺序是（　　）
A．②①④⑤⑥ B．③①⑤④⑥
C．②①⑤⑥ D．③④⑥
7．关于指针式多用电表的使用，下列说法正确的是（　　）
A．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡
B．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧
C．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻
D．测电流时，电流从红表笔流入多用电表，黑表笔流出
二、多选题（共5题，每题5分，共25分）
8．用欧姆表“×10”挡测量一个电阻，调零后测量，发现指针偏角很小，下列判断和做法中正确的是(　　)
A．这个电阻阻值很大
B．这个电阻阻值很小
C．为了测量得更准些，应换用×1挡重测
D．为了测量得更准些，应换用×100挡重测

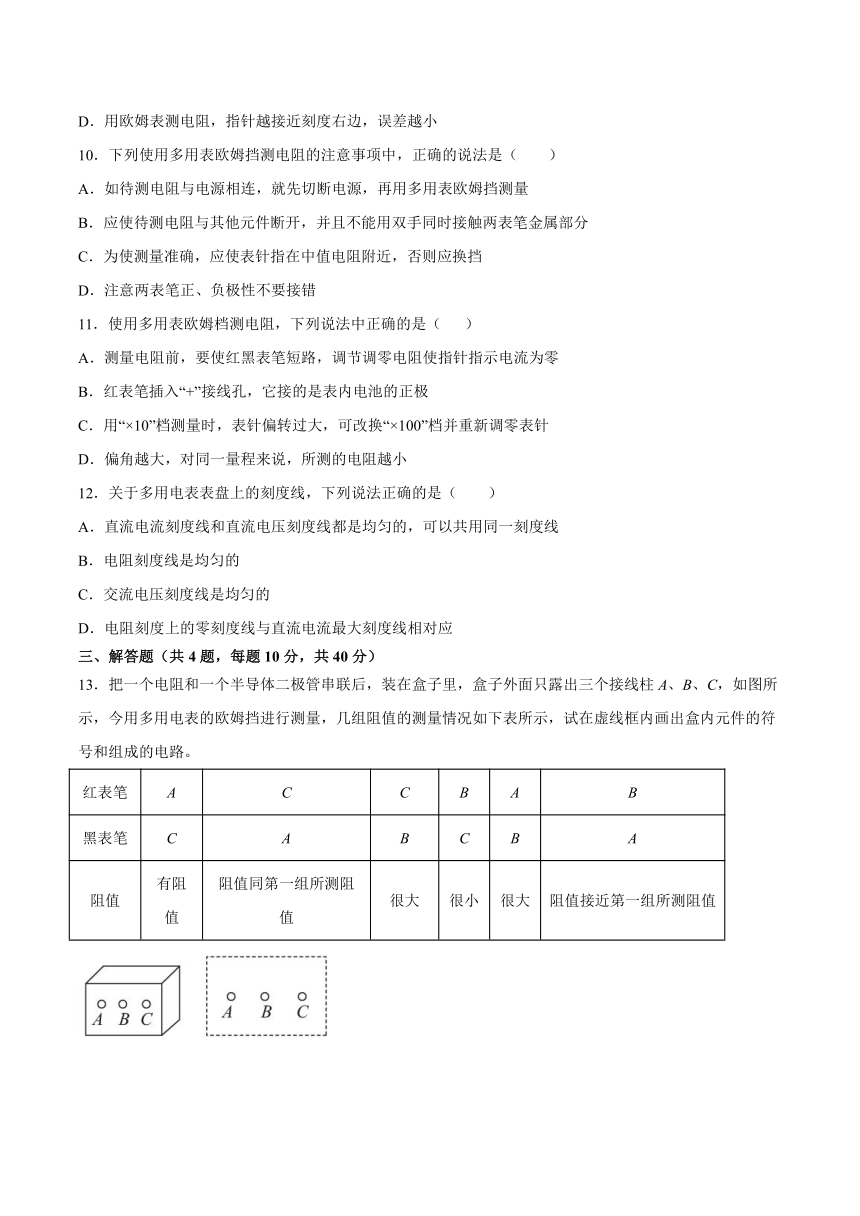

9．下列说法正确的是　　
A．欧姆表的每一挡测量范围都是0到
B．欧姆表只能用来粗略地测量电阻
C．用欧姆表测电阻，指针越接近刻度中央，误差越大
D．用欧姆表测电阻，指针越接近刻度右边，误差越小
10．下列使用多用表欧姆挡测电阻的注意事项中，正确的说法是（　　）
A．如待测电阻与电源相连，就先切断电源，再用多用表欧姆挡测量
B．应使待测电阻与其他元件断开，并且不能用双手同时接触两表笔金属部分
C．为使测量准确，应使表针指在中值电阻附近，否则应换挡
D．注意两表笔正、负极性不要接错
11．使用多用表欧姆档测电阻，下列说法中正确的是（ ）
A．测量电阻前，要使红黑表笔短路，调节调零电阻使指针指示电流为零
B．红表笔插入“+”接线孔，它接的是表内电池的正极
C．用“×10”档测量时，表针偏转过大，可改换“×100”档并重新调零表针
D．偏角越大，对同一量程来说，所测的电阻越小
12．关于多用电表表盘上的刻度线，下列说法正确的是（　　）
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用同一刻度线
B．电阻刻度线是均匀的
C．交流电压刻度线是均匀的
D．电阻刻度上的零刻度线与直流电流最大刻度线相对应
三、解答题（共4题，每题10分，共40分）
13．把一个电阻和一个半导体二极管串联后，装在盒子里，盒子外面只露出三个接线柱A、B、C，如图所示，今用多用电表的欧姆挡进行测量，几组阻值的测量情况如下表所示，试在虚线框内画出盒内元件的符号和组成的电路。
红表笔 A C C B A B
黑表笔 C A B C B A
阻值 有阻值 阻值同第一组所测阻值 很大 很小 很大 阻值接近第一组所测阻值

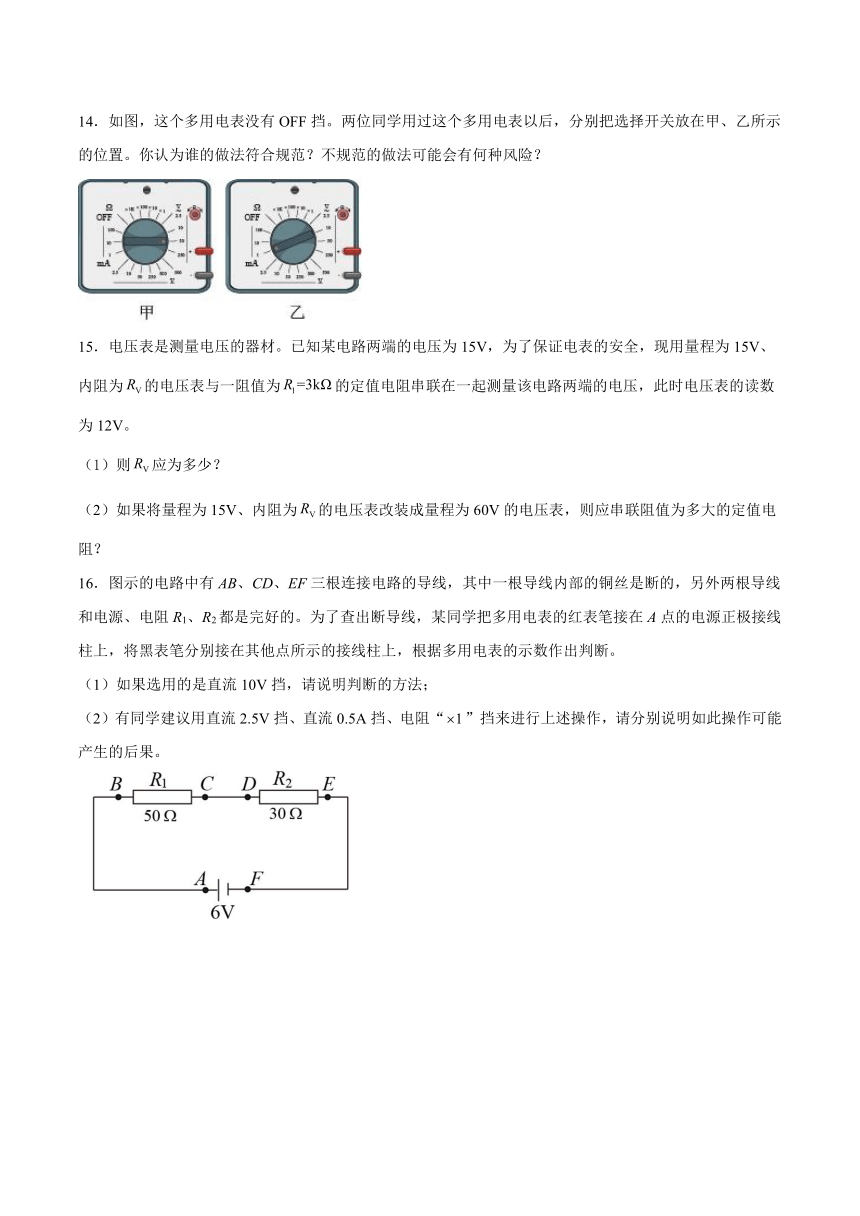

14．如图，这个多用电表没有OFF挡。两位同学用过这个多用电表以后，分别把选择开关放在甲、乙所示的位置。你认为谁的做法符合规范？不规范的做法可能会有何种风险？
15．电压表是测量电压的器材。已知某电路两端的电压为15V，为了保证电表的安全，现用量程为15V、内阻为的电压表与一阻值为的定值电阻串联在一起测量该电路两端的电压，此时电压表的读数为12V。
（1）则应为多少？
（2）如果将量程为15V、内阻为的电压表改装成量程为60V的电压表，则应串联阻值为多大的定值电阻？
16．图示的电路中有AB、CD、EF三根连接电路的导线，其中一根导线内部的铜丝是断的，另外两根导线和电源、电阻R1、R2都是完好的。为了查出断导线，某同学把多用电表的红表笔接在A点的电源正极接线柱上，将黑表笔分别接在其他点所示的接线柱上，根据多用电表的示数作出判断。
（1）如果选用的是直流10V挡，请说明判断的方法；
（2）有同学建议用直流2.5V挡、直流0.5A挡、电阻“”挡来进行上述操作，请分别说明如此操作可能产生的后果。
参考答案
1．C
【详解】
A．测量前应检查指针是否停在“A”刻度线的“0”处，即电阻的无穷大处，选项A错误；
B．欧姆表换挡时必须重新调零，同一挡时测不同电阻不需要重新调零，选项B错误；
C．测电阻时如果指针偏转过大，所测电阻较小，应将选择开关S拨至倍率较小的挡位，重新调零后再测，选项C正确；
D．测电阻时，电流从红表笔流入多用表，从黑表笔流出，在外电路，经被测电阻回到红表笔，选项D错误。
故选C。
2．C
【详解】
由图示电路图可知，多用电表测电阻时，接线柱B与欧姆表内置电源正极相连，则接线柱B接的是黑表笔
A．由图示电路图可知，当S接触点1时，表头与分流电阻并联，此时多用电表处于测量电流的挡位，其中接线柱B接的是黑表笔，故A错误；
BC．由图示电路图可知，当S接触点2时，表头与电源相连，此时多用电表处于测量电阻的挡位，其中接线柱B接的是黑表笔，故B错误，C正确；
D．由图示电路图可知，当S接触点3时，表头与分压电阻串联，此时多用电表处于测量电压的挡位，其中接线柱B接的是黑表笔，故D错误。
故选C。
3．C
【详解】
A．光敏电阻的阻值随光照强度的增强而减小，所以光照越强，阻值越小，多用电表指针偏角越大，A错误；
B．负温度系数热敏电阻的阻值随温度的升高而减小，温度越低，电阻越大，多用电表指针偏角越小，B错误；
C．压敏电阻的阻值随压力的增加而减小，所以压力越大，阻值越小，多用电表指针偏角越大，C正确；
D．正温度系数热敏电阻的阻值随温度的升高而增大，所以温度越低，阻值越小，多用电表指针偏角越大，D错误。
故选C。
4．D
【详解】
选择开关旋到“×100”挡，正确操作，指针偏角太小，说明被测阻值较大，所选挡位偏小，应换大挡，应把选择开关旋到“×1k”挡，然后进行欧姆调零，再测电阻，故选D。
5．B
【解析】
【详解】
用多用表测量电阻时，流经多用表的电流由内电路提供，红表笔与内部电源的负极相连；用多用电表测电压时，电流由外部电源提供，总之无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电流表，B正确．
【点睛】
本题考查了多用电表的使用，由于表头的结构原因，一定要注意电流总是从红表笔进；故欧姆表的红表笔接内部电源的负极．
6．B
【详解】
用“×10”挡测电阻时，指针停在刻度盘附近，说明所选挡位太大，为准确测量电阻阻值，应换用小挡，应选“×”挡，然后对欧姆表重新进行欧姆调零，然后再测电阻阻值，欧姆表使用完毕后，要把选择开关置于OFF挡或交流电源最高挡上。
故选B。
7．D
【详解】
A．测电阻时指针偏转至靠近刻度盘最右端；即电表指针偏转角度太大，所测的电阻值读数比较小，则应换用倍率较小的档位，A错误；
B．测电路中某个电阻的阻值时，一定要将该电阻与其它元件断开，避免测量出现较大误差，包括人体也不能与表笔的金属部分接触，B错误；
C．测电阻时，要选择合适的挡位，并且只要换挡位一定要重新进行欧姆调零，C错误；
D．用电流挡测直流电流时，电流应从正接线柱流入电流表，即应使电流从红表笔流入多用电表，黑表笔流出，D正确。
故选D。
8．AD
【详解】
用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，说明所测电阻较大，所选挡位太小，为准确测量电阻阻值，应换用“×100”挡，换挡后重新进行欧姆调零，然后再测电阻阻值
故选AD。
9．AB
【详解】
A．从欧姆表的使用，我们知道用每一挡测量前都要进行欧姆调零，而两表笔断开时，相当于电阻为无穷大，故每一挡测量范围都是从0到∞，故A正确；
B．因欧姆表电阻刻线不均匀，即电流随电阻非线性变化，故测量出的电阻不可能是准确值，只能用来粗测，故B正确；
CD．欧姆表测电阻，中值附近最准，越靠近两侧误差越大，故CD错误。
故选AB。
10．ABC
【详解】
A．如待测电阻与电源相连，就先切断电源，再用多用表欧姆挡测量，选项A正确；
B．应使待测电阻与其他元件断开，并且不能用双手同时接触两表笔金属部分，选项B正确；
C．为使测量准确，应使表针指在中值电阻附近，否则应换挡，选项C正确；
D．测量电阻时，两表笔可接电阻的任意一端，选项D错误。
故选ABC。
11．AD
【详解】
A．测量电阻前，要使红黑表笔短路，调节调零电阻使指针指示电流为零，故A正确；
B．红表笔插入“+”接线孔，它接的是表内电池的负极，故B错误；
C．用“×10”档测量时，表针偏转过大，说明所选倍率偏大，可改换“×1”档并重新调零表针，故C错误；
D．根据欧姆表的表盘特点可知偏角越大，对同一量程来说，所测的电阻越小，故D正确；
故选AD。
12．AD
【详解】
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度，故A正确；
B．由可知，电流I与对应的待测电阻阻值Rx不成正比，电阻的刻度线是不均匀的，故B错误；
C．交流电压刻度线是不均匀的，故C错误；
D．多用表的电阻刻度线大小与电流电压的刻度线大小相反，电流最大处，电阻为0，电阻刻度线上的零欧姆线与直流电流刻度的最大刻度线相对应，故D正确。
故选AD。
13．
【详解】
电阻无极性，而二极管正向电阻很小，反向电阻很大；选择多用电表的欧姆挡测量时，表内电源连入电路起作用，红表笔与表内电源的负极相连，黑表笔与表内电源的正极相连，故红表笔的电势低，黑表笔的电势高。
14．甲，消耗表内的电池的电量和下次测量时忘记换档烧表
【详解】
多用电表用完后，选择开关应置于OFF或交流电压的最高档，则甲同学的做法符合规范，不规范的做法消耗表内的电池的电量和下次测量时忘记换档烧表。
15．（1）；（2）
【详解】
（1）当电压表串联一个阻值为的定值电阻测量该电路两端的电压时，电压表的读数为，由串联电路的特点可知，定值电阻分得的电压为
电压表与定值电阻串联，通过它们的电流相等
整理得
代入数据得
（2）如果将满偏电压为的电压表改装成量程为60V的电压表，则串联的电阻分得的电压为，由串联电路的特点得
整理得串联的电阻的阻值为
代入数据得
16．（1）略；（2）略
【详解】
（1）红表笔接在A点，黑表笔依次接在其它点，观察电表示数：
①黑表笔如果接在E点或者D点时，电表示数为6V，说明EF段导线无断路；如果接在E点或者D点时，电表示数为0V，说明EF段导线断路；
②如果接在B点或者C点时电表示数为6V，说明CD、EF段导线无断路，断路必定在AB段；如果接在B点或者C点时，电表示数为0V，说明CD或者EF段导线有断路，然后黑表笔如果接在E点或者D点时，若电表示数为6V，说明EF段导线无断路，断路必定在CD段，如果接在E点或者D点时，电表示数为0V，说明EF段导线断路，其他段完好。
（2）①用直流2.5V挡测量时，由于电源电压为6V，超出了电表的量程，电表会损坏；②用直流0.5A挡测量时，电表直接接在电源两端时，此时电流过大会损坏电表；③用电阻“”挡测量时，需要将原电路的电源断开，本题不满足条件，有可能接到某点时，有电流通过电阻，可能会损坏电表。
