【沪科版】物理八年级上册 第4章 专题三光学作图 习题课件

(共22张PPT)
类型1光的直线传播
(原创)在图中画出旗杆在地面上影子的长度
(S为光源)
旗杆
地面
2.(原创)画出人眼通过小孔MN看到右侧景物
的范围
零
3.(原创)画出蜡烛通过小孔所成的像
小孔
类型2光的反射作图
4.画出图中的入射光线或反射光线并标出反射
角的大小。
45°
45
30
60°

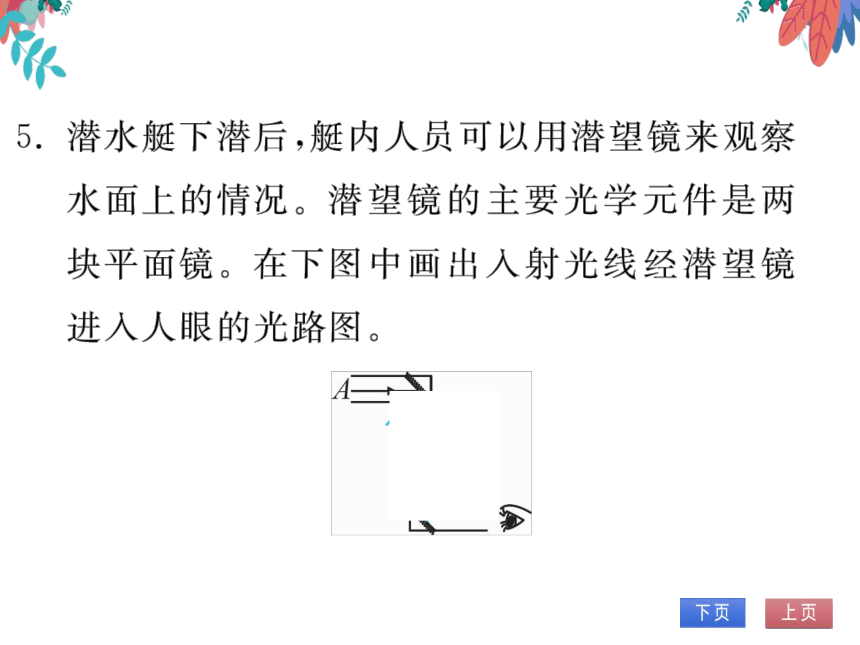

5.潜水艇下潜后,艇内人员可以用潜望镜来观察
水面上的情况。潜望镜的主要光学元件是两
块平面镜。在下图中画出入射光线经潜望镜
进入人眼的光路图。
类型3平面镜成像作图
6.(营口)如图所示,有一三角形物体ABC,请作
出其在平面镜中的像
7.(烟台)如图所示,从S点发出的一条光线,经
平面镜反射后,其反射光线恰好通过P点,请
你作出这条入射光线并完成光路图
P
8.(鄂尔多斯)请画出图中人眼通过平面镜M看
到桌子底下橡皮S的光路
M
人眼
9.(天水)如图所示,A、B是镜前一点光源S发
出的光线经平面镜M反射后的两条反射光
线,请在图中标出点光源S和像点S的位置,
并完成光路图。(保留作图痕迹)
B
M
10.(河南)如图所示,在某房间的天花板上装有
平面镜M,S为一灯泡,P为不透明的墙。请
画出灯泡发出的光经平面镜反射后,能够照
亮P墙右侧区域的光路图
类型4光的折射作图
11.(徐州)如图所示,光从空气射入水中,请在大
致正确的位置画出折射光线
空气
水
12.(黄石)实验台上放置一块较厚的玻璃砖,如
图所示,现有一束激光斜射至玻璃砖表面,请
你画出玻璃砖上表面反射光线和折射光线的
光路图。(注意用虚线标出法线)
13.(自贡)如图所示,光源S发出的一条光线射
向水面,在水面处发生反射和折射,反射光线
经过点A,折射光线经过点P,请你作出入射
光线、反射光线和折射光线
P
14.如图所示中的两架敌机,一架是实际飞机,
架是从潜水艇上观察到的该飞机的像,请用
作图法确定哪个是实际飞机
实际飞机
。。。。。。
观察
二2222
15.潭清疑水浅,安全记心间。如图所示,A是水
池底某点,请作出光线AO的折射光线以及
人从岸上看到的A的像A
O空气
水
类型5透镜对光的作用
16.完成图甲、乙中光路图并保留必要的作图
痕迹。
F
甲
17.(聊城)如图所示,请画出光点S经凸透镜后
的出射光线,并确定发光点S的像点S′。
P
