【沪科版】物理八年级上册 第6章 专题八摩擦力 习题课件

(共24张PPT)

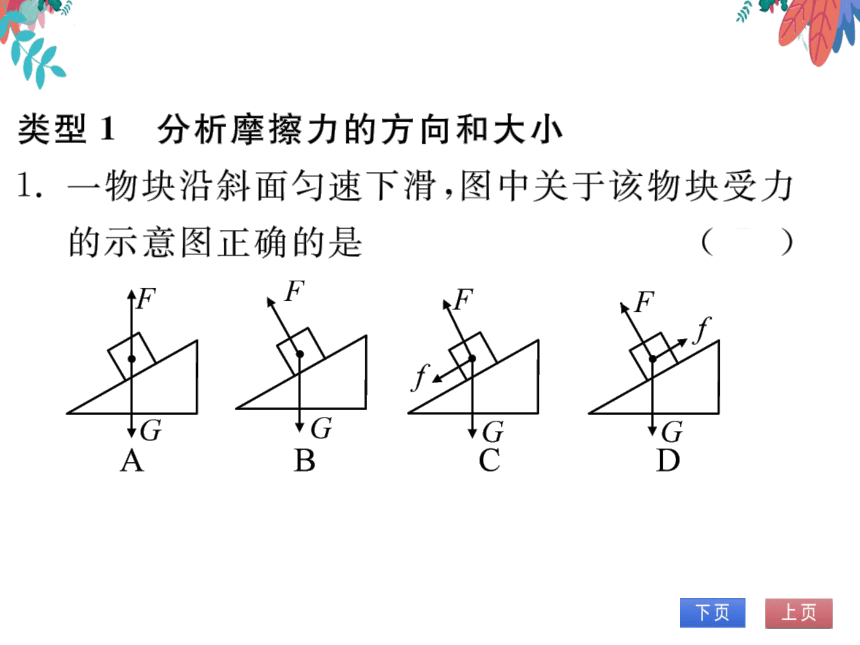

类型1分析摩擦力的方向和大小
1.一物块沿斜面匀速下滑,图中关于该物块受力
的示意图正确的是
(D)

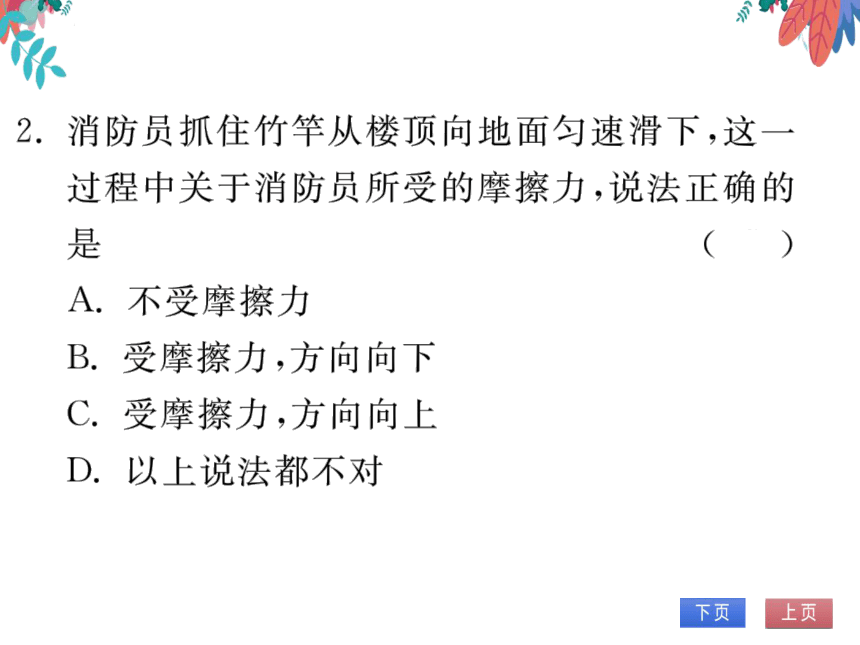

2.消防员抓住竹竿从楼顶向地面匀速滑下,这
过程中关于消防员所受的摩擦力,说法正确的
(C)
A.不受摩擦力
B.受摩擦力,方向向下
C.受摩擦力,方向向上
D.以上说法都不对
3.(日照)如图所示,小球被压缩的弹簧弹出后
在水平地面上滚动的过程中受到
(B)
A.重力、支持力
B.重力、支持力、摩擦力
C.重力、支持力、摩擦力、弹簣的弹力
D.重力、支持力、摩擦力、使小球向前滚动
的力
(第3题图)

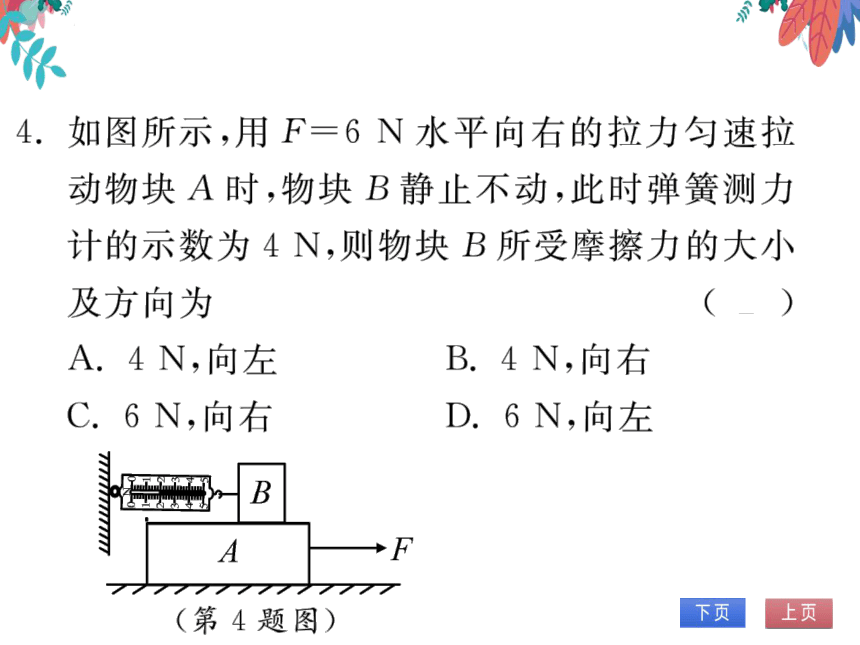

4.如图所示,用F=6N水平向右的拉力匀速拉
动物块A时,物块B静止不动,此时弹簧测力
计的示数为4N,则物块B所受摩擦力的大小
及方向为
(B)
A.4N,向左
B.4N,向右
C.6N,向右
D.6N,向左
(第4题图)

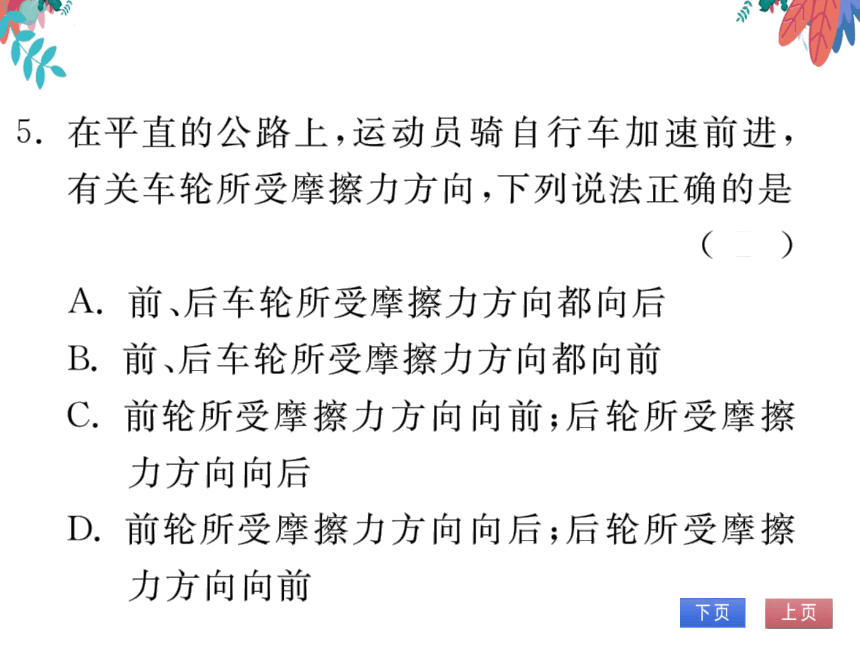

5.在平直的公路上,运动员骑自行车加速前进
有关车轮所受摩擦力方向,下列说法正确的是
A.前、后车轮所受摩擦力方向都向后
B.前、后车轮所受摩擦力方向都向前
C.前轮所受摩擦力方向向前;后轮所受摩擦
力方向向后
D.前轮所受摩擦力方向向后;后轮所受摩擦
力方向向前
6.(原创)请画出图中各物体所受摩擦力的示
意图

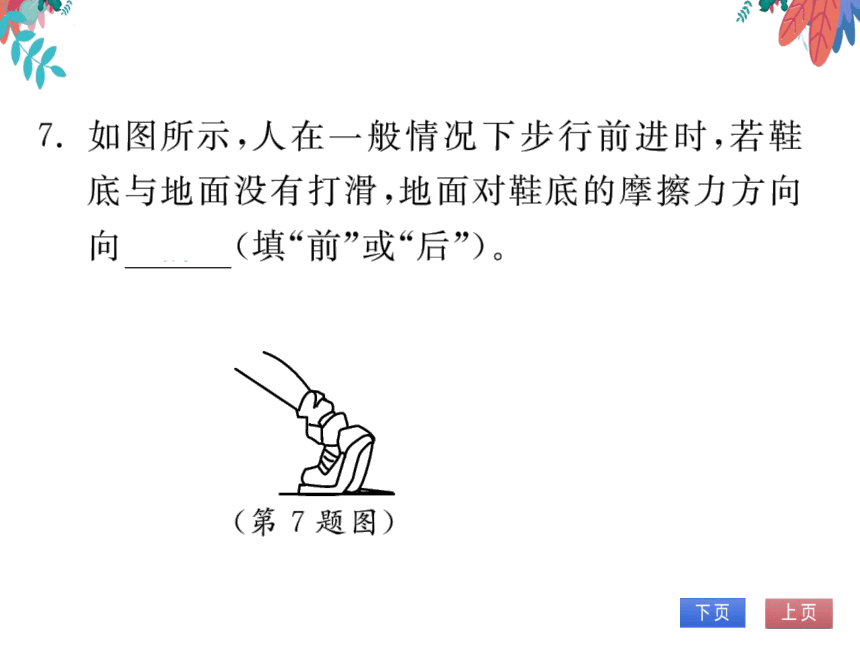

7.如图所示,人在一般情况下步行前进时,若鞋
底与地面没有打滑,地面对鞋底的摩擦力方向
向前(填“前”或“后”)
(第7题图)
8.如图所示为用筷子提米实验,杯中装满米,再
加少许水,压紧。过一会儿提起筷子,米和杯
子也被提起是摩擦力起作用的结果。米
和杯子所受该力的方向是竖直向上
(第8题图)
9.如图甲所示是工厂中运送煤块的皮带传输机
的照片,如图乙所示是它的工作过程简化图,
将一煤块A轻轻放在皮带的左端,煤块在皮
带的作用下,相对于地面向右做速度增加的变
速直线运动,此时煤块所受摩擦力的方向向
右(填“向左”或“向右”)。经过较短时间后
煤块随皮带一起以相同的速度向右做匀速运
动,此时煤块所受的摩擦力为零(填“为
零”“方向向左”或“方向向右”)
10.(襄阳)如图所示,三个相同的物体叠放在
起,当B受到5N的水平拉力时,三个物体
起向右匀速运动,则A与B之间、B与C之
间的摩擦力分别为0N和5N
类型2探究滑动摩擦力的影响因素
11.(南平)如图所示是“探究影响滑动摩擦力大
小因素”的实验。小明用到了一个弹簧测力
计、一块木块、一个砝码、一块长木板和一条
毛巾
