【沪科版】物理八年级上册 第6章 专题七画力的示意图 习题课件

(共18张PPT)
类型1弹力类示意图
(重庆)如图所示,请在静止小车的O点上画出
水平地面对它的支持力
F

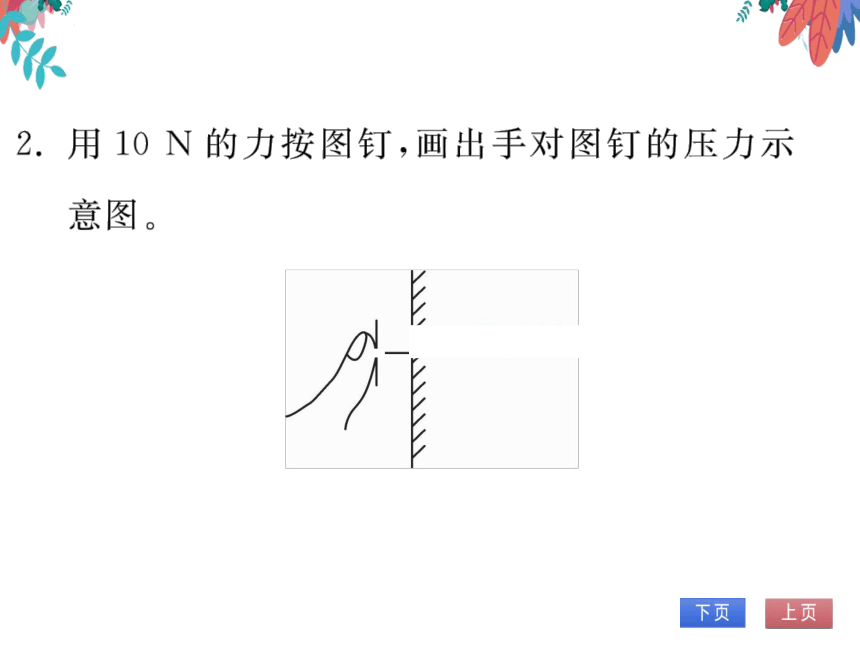

2.用10N的力按图钉,画出手对图钉的压力示
意图。
F=10N

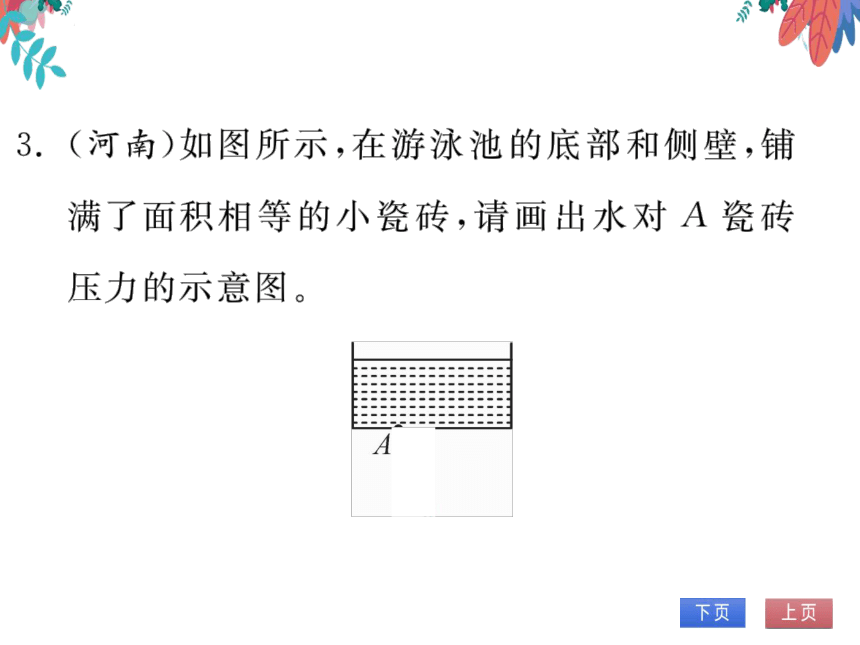

3.(河南)如图所示,在游泳池的底部和侧壁,铺
满了面积相等的小瓷砖,请画出水对A瓷砖
压力的示意图。
A
类型2重力类示意图

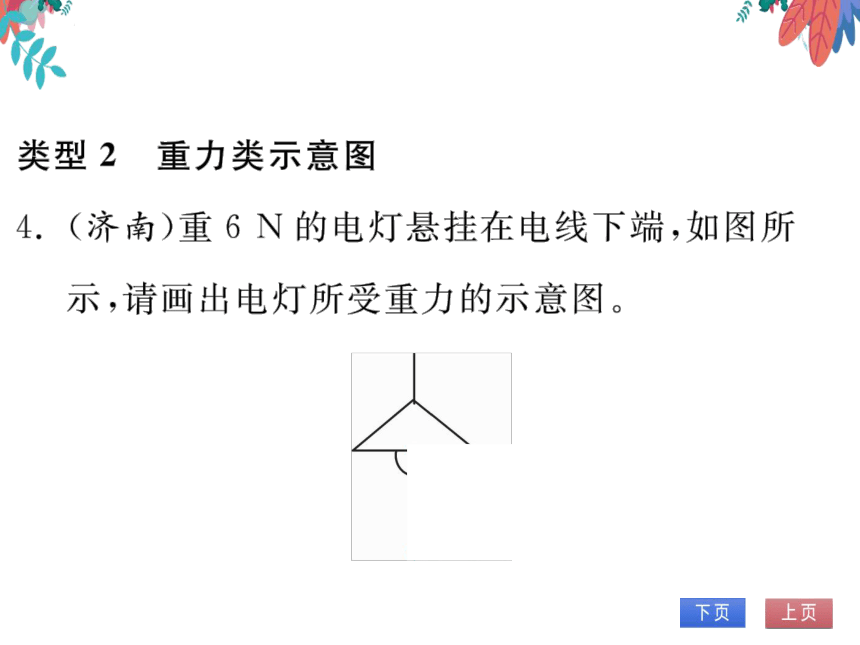

4.(济南)重6N的电灯悬挂在电线下端,如图所
示,请画出电灯所受重力的示意图
G=6N

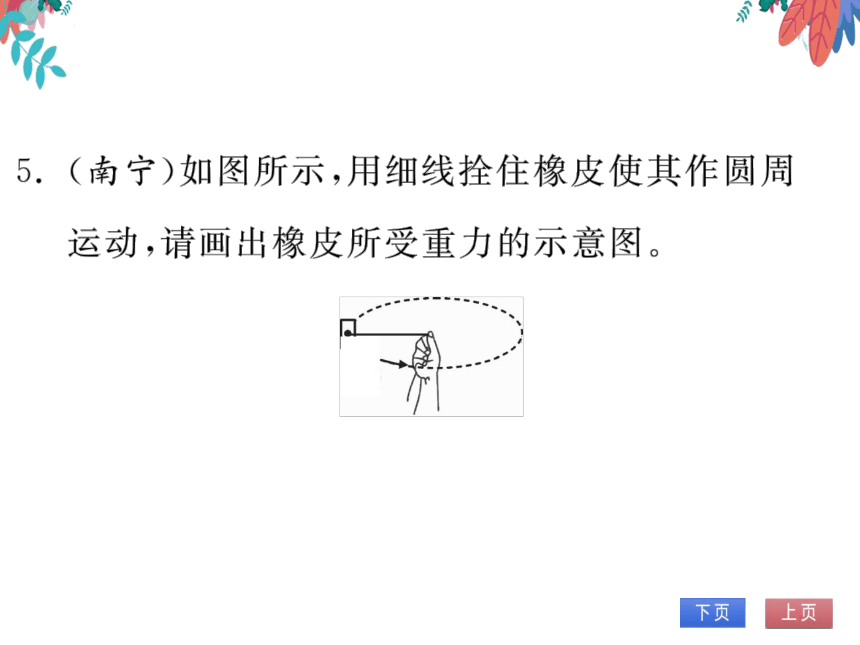

5.(南宁)如图所示,用细线拴住橡皮使其作圆周
运动,请画出橡皮所受重力的示意图

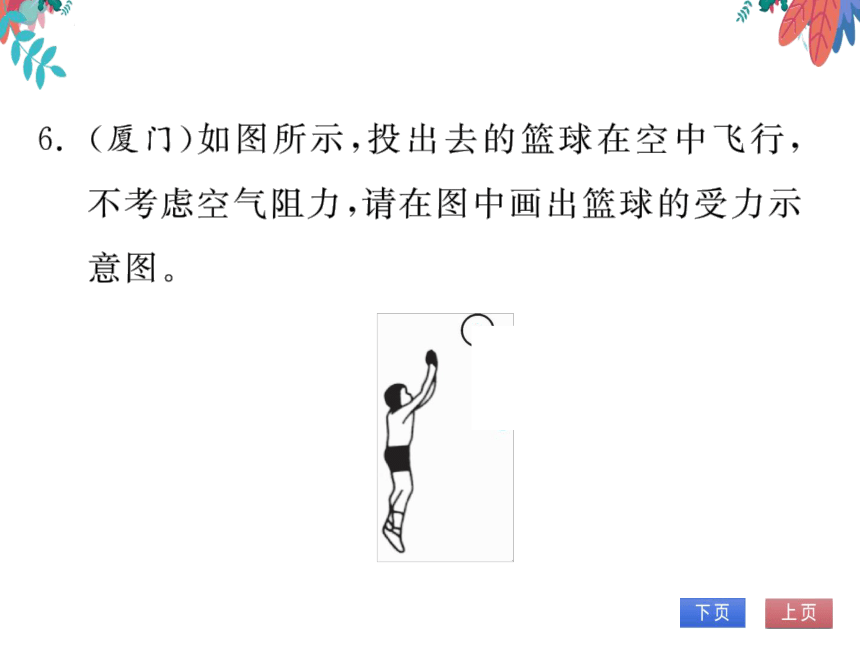

6.(厦门)如图所示,投出去的篮球在空中飞行,
不考虑空气阻力,请在图中画出篮球的受力示
意图
类型3摩擦力类示意图
7.如图所示,一→物体沿粗糙斜面匀速下滑,请你
作出该物体所受摩擦力的示意图。(要求该力
的作用点画在物体的重心上)
8.(泰安)如图所示,用力把一个物体压在竖直的
墙壁上使其静止,请画岀物体所受摩擦力的示
意图。
摩擦
压
类型4综合类示意图
9.(遵义)如图所示,一小球从理想光滑的斜面上
滚下,请在图中画出小球受到所有力的示
意图
10.(阜新)请你画出图中乒乓球此时所受力的示
意图
F
11.(宜宾)如图所示,用细线将小球悬挂在竖直
墙壁上,请画出小球所受重力及小球对墙壁
压力的示意图。
12.(河南)如图所示,将一个小球放在竖直放置
的弹簣上,用手向下压小球,松手后,小球在
弹簧弹力作用下向上加速运动,不考虑空气
阻力,请画出此时小球的受力示意图
13.(德州)如图所示,一个木块从斜面上滑下,在
粗糙的水平面上滑动一段距离后停下来,请
画出木块在水平面滑动时:
(1)所受重力的示意图。
(2)水平方向上受力的示意图
15.(黄冈)如图甲所示,双轮电动平衡车因其体
积小,操控新颖方便,越来越受到青年人的喜
爱。当电动平衡车在平直路面向右匀速行驶
时,请在图乙中画出该车轮受到地面作用力
的示意图
F
刀7
甲
16.(鄂州)如图所示,一小球从弧形槽上的A点
静止释放,小球沿弧形槽滚至另一端的最髙
点为C点。试作出由A点滚至C点过程中,
小球在B点(即弧形槽底部与水平面的切
点)受力的示意图。(忽略空气阻力)
FBG
17.(达州)如图所示,物体以初速度υ沿表面粗
糙的固定斜面向上运动,请画出物体沿斜面
向上运动过程中受力的示意图。(力的作用
点画在物体的重心)
