【沪科版】物理八年级上册 4.5 科学探究凸透镜成像第1课时透镜 习题课件

(共22张PPT)
课前预习
预习新知
1.中间厚、边缘薄的透镜叫凸透镜,凸透镜对光有会聚作用
2.通过透镜两个球面球心的直线,叫透镜的主光轴,平行于主光轴
的光经凸透镜会聚的点,称为凸透镜的焦点,凸透镜的两侧各有
个焦点,焦点到凸透镜中心的距离为焦距,凸透镜的中心称为
光心
堂训练
巩固基础
知织点1透镜

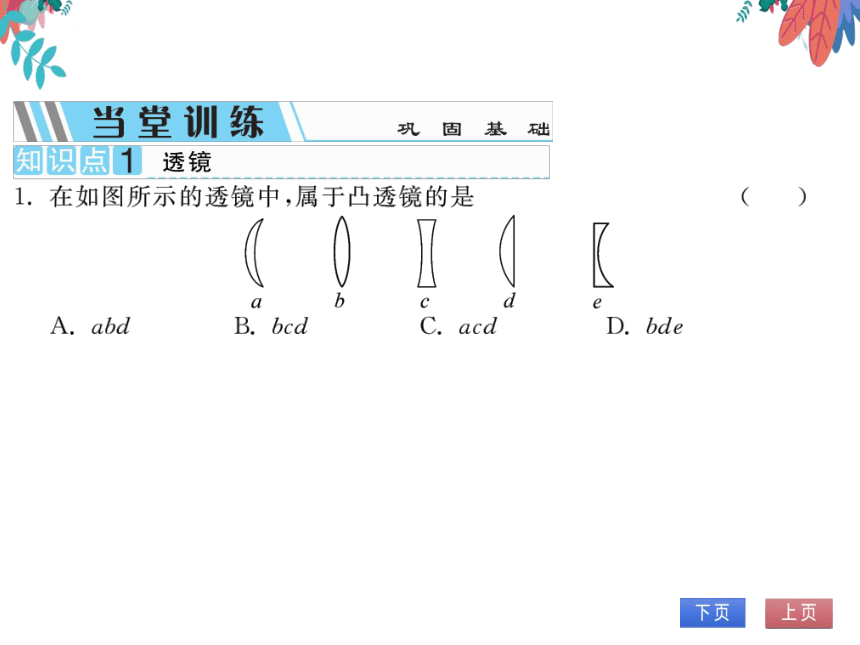

在如图所示的透镜中,属于凸透镜的是
a abd
B. bcd
aca
D. bde

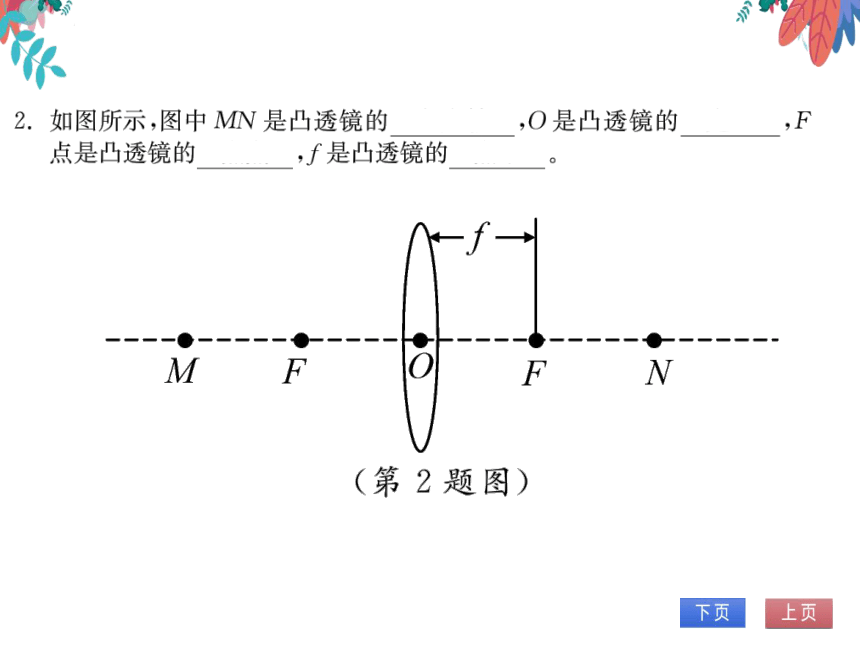

(第2题图)
知识点2透镜对光的作用

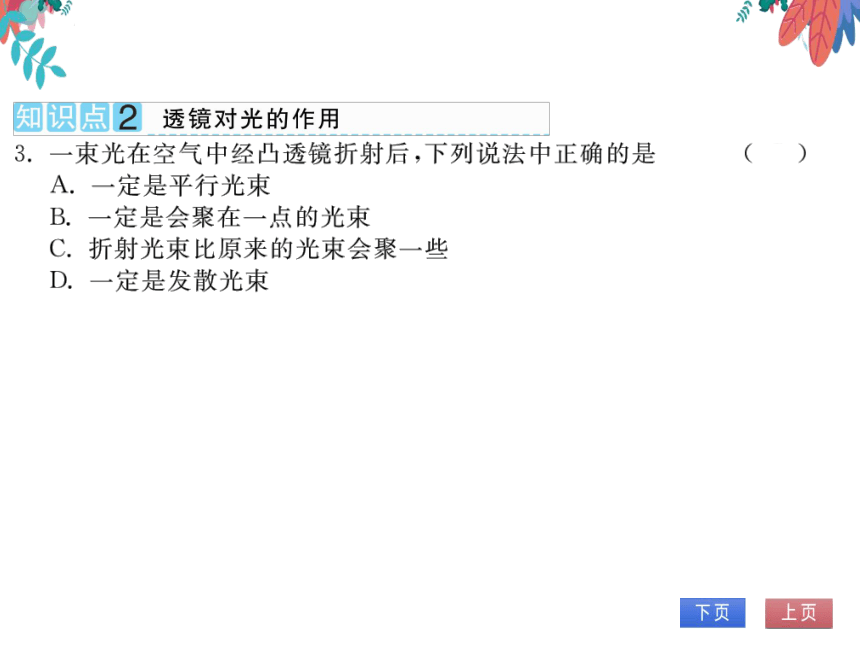

3.一東光在空气中经凸透镜折射后,下列说法中正确的是
A.一定是平行光束
B.一定是会聚在一点的光束
折射光束比原来的光束会聚一些
D.一定是发散光束

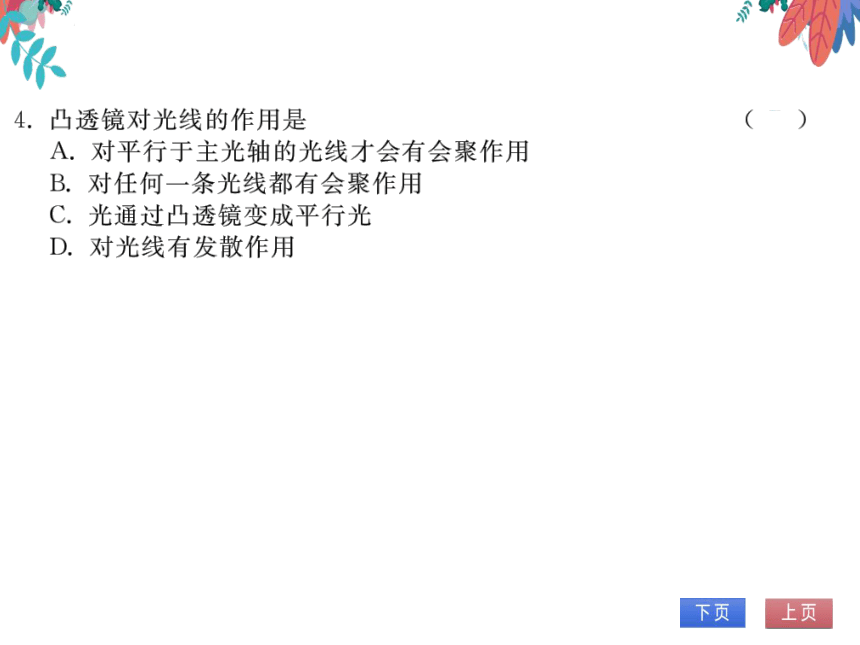

4.凸透镜对光线的作用是
A.对平行于主光轴的光线才会有会聚作用
B.对任何一条光线都有会聚作用
C.光通过凸透镜变成平行光
D.对光线有发散作用

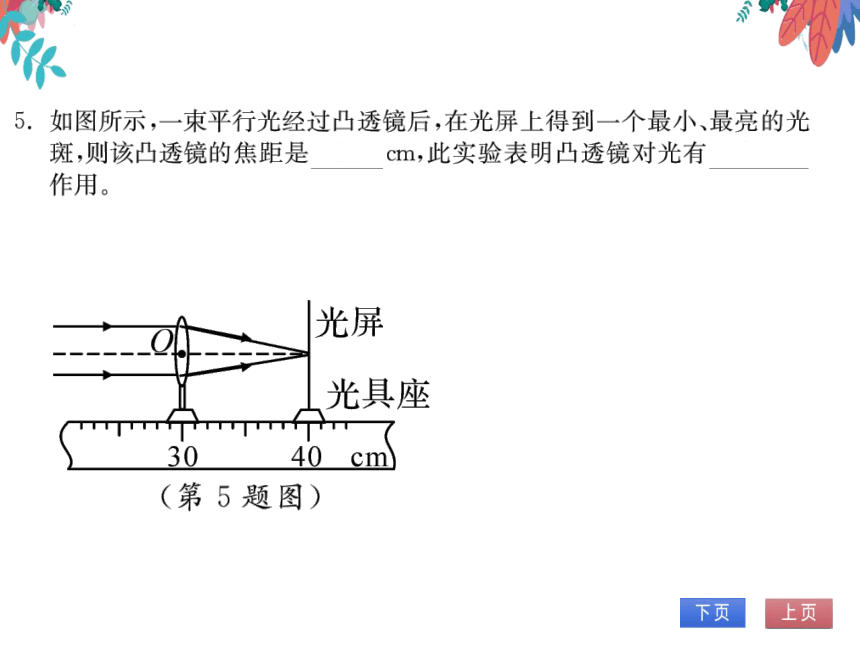

光屏
(第5题图)

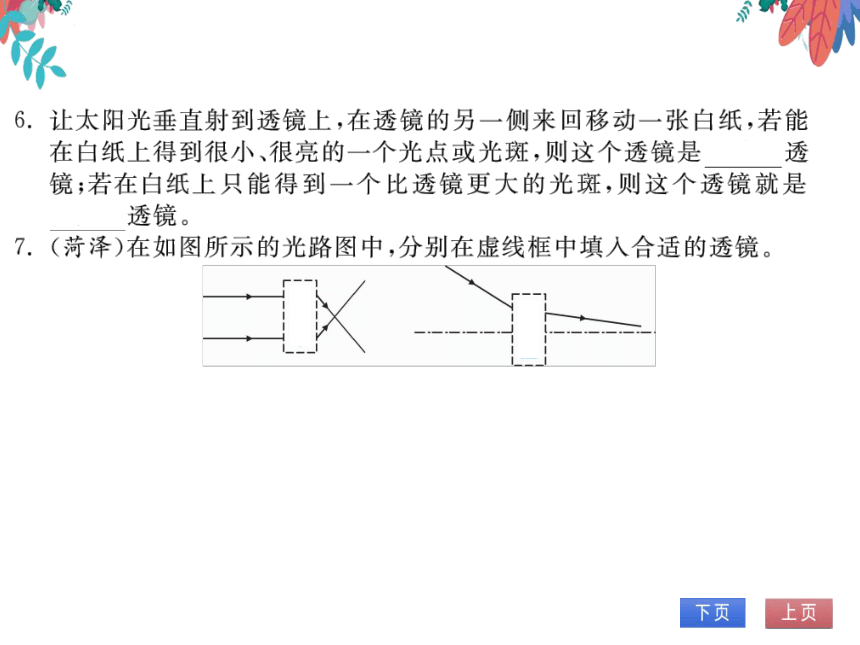

6.让太阳光垂直射到透镜上,在透镜的另一侧来回移动一张白纸,若能
在白纸上得到很小、很亮的一个光点或光斑,则这个透镜是凸透
镜;若在白纸上只能得到一个比透镜更大的光斑,则这个透镜就是
凹透镜
(菏泽)在如图所示的光路图中,分别在虚线框中填入合适的透镜
光屏
光具座
(第2题图)
(第5题图)
知识点2透镜对光的作用
3.一東光在空气中经凸透镜折射后,下列说法中正确的是
A.一定是平行光束
B.一定是会聚在一点的光束
C.折射光束比原来的光束会聚一些
D.一定是发散光束
课后作业
全面提升
1.如果把一个玻璃球分割成五块,其截面如图所
示,再将这五块玻璃a、b、C、d、e分别放在太阳
光下,那么能使光线发散的是
B)
b. b
2.(常州)香水的主要成分是易燃酒精,如图所示
为四瓶香水,透明玻璃瓶盖形状各异,最容易
在阳光下引发火灾的是
(B)
A
B
3.(济宁)图中画出了光线通过透镜(图中未画
出)的情形,其中是凸透镜的是
B.b、d
C. c
D
4.两个直径相同的凸透镜,它们的焦距不同,则
平行光线经过两个透镜折射后
A.焦距长的折射能力强
B.焦距短的折射能力强
C.折射能力一样强
D.条件不足,无法确定
5.放在凸逶镜主轴上焦点以内的点光源S发出
的光,通过凸透镜后的光路如图所示,则下列
说法正确的是
A.凸透镜可以对光线起发散作用
B.凸透镜只对平行于主轴的光线起会聚作用
C.通过凸透镜后的光线是发散的,因此凸透
镜的作用是对光线起发散作用
D.通过凸透镜后的光线发散程度比原来小,
仍然是会聚的一种表现
