【沪科版】物理八年级上册 4.5 科学探究凸透镜成像第2课时探究凸透镜成像规律 习题课件

(共22张PPT)

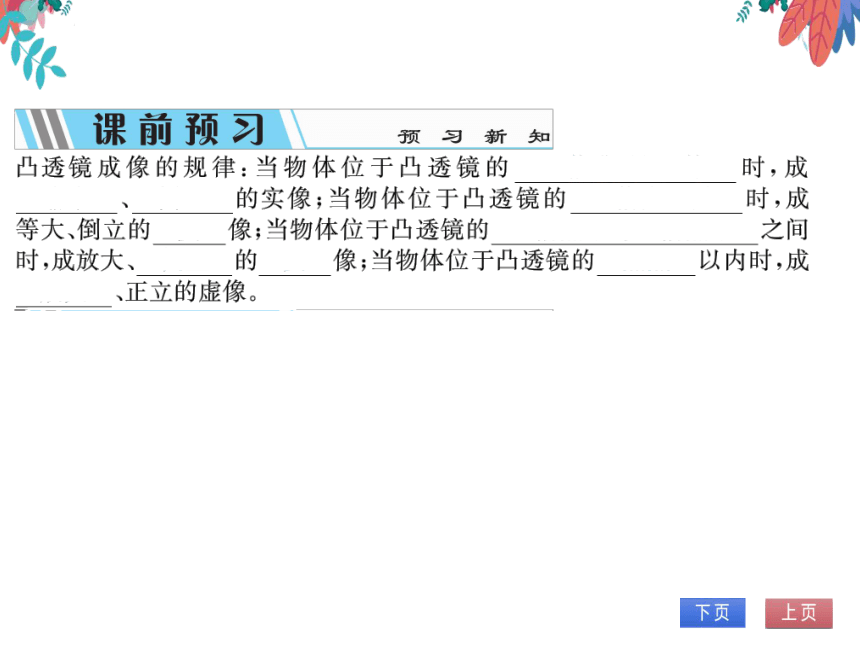

课前预习
预习新矢
透镜成像的规律:当物体位于凸透镜的2倍焦距以外时,成
缩小
倒立的实像;当物体位于凸透镜的2倍焦距处时,成
等大、倒立的实像;当物体位于凸透镜的1倍焦距与2倍焦距之间
时,成放大、倒立的实像;当物体位于凸透镜的焦点以内时,成
放大、正立的虚像
堂训练
巩固基础
知织息1探究凸透镜成像的规律

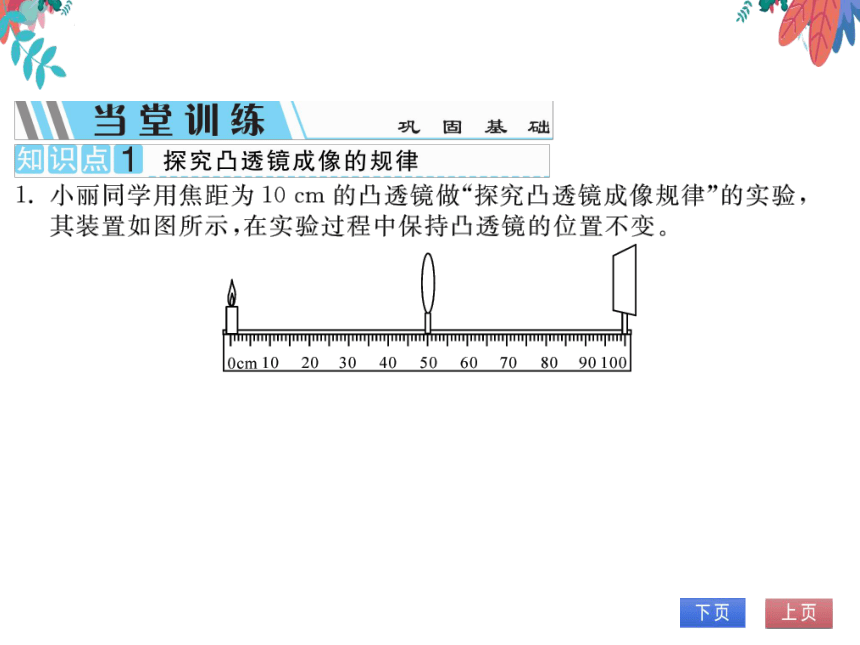

1.小丽同学用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验,
其装置如图所示,在实验过程中保持凸透镜的位置不变。

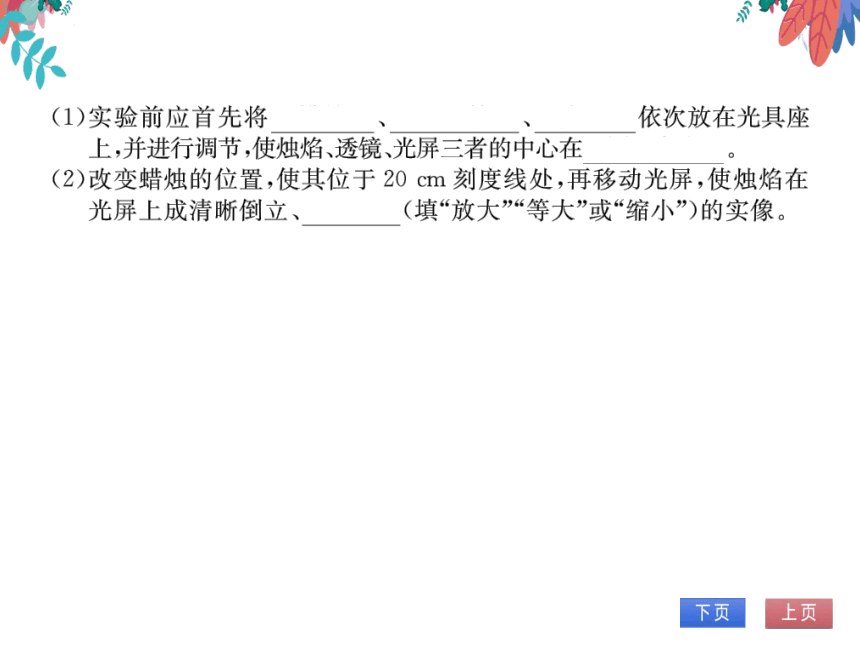

(1)实验前应首先将蜡烛
凸透镜
光屏依次放在光具座
上,并进行调节,使烛焰、透镜、光屏三者的中心在同一高度
(2)改变蜡烛的位置,使其位于20cm刻度线处,再移动光屏,使烛焰在
光屏上成清晰倒
缩小(填“放大”“等大”或“缩小”)的实像。

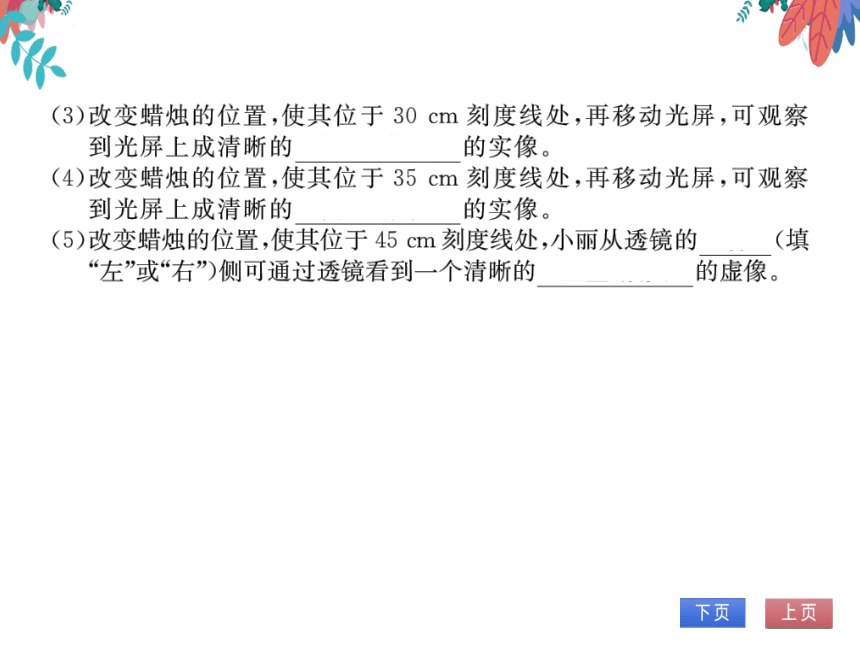

(3)改变蜡烛的位置,使其位于30cm刻度线处,再移动光屏,可观察
到光屏上成清晰的倒立、等大的实像
(4)改变蜡烛的位置,使其位于35cm刻度线处,再移动光屏,可观察
到光屏上成清晰的倒立、放大的实像
(5)改变蜡烛的位置,使其位于45cm刻度线处,小丽从透镜的右(填
“左”或“右”)侧可通过透镜看到一个清晰的正立、放大的虚像

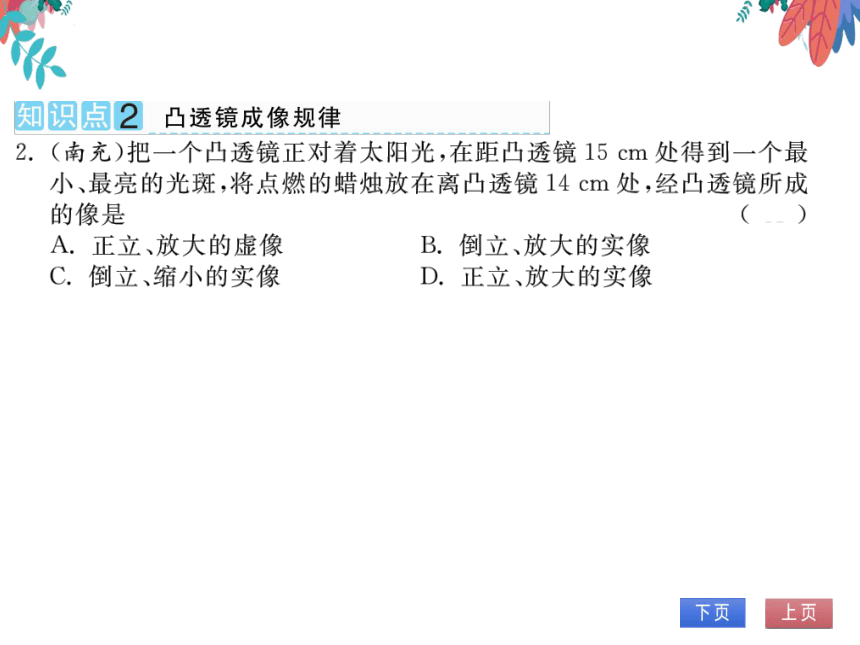

知识点2凸透镜成像规律
2.(南充)把一个凸透镜正对着太阳光,在距凸透镜15cm处得到一个最
小、最亮的光斑,将点燃的蜡烛放在离凸透镜14cm处,经凸透镜所成
的像是
(A)
A.正立、放大的虚像
B.倒立、放大的实像
C.倒立、缩小的实像
D.正立、放大的实像

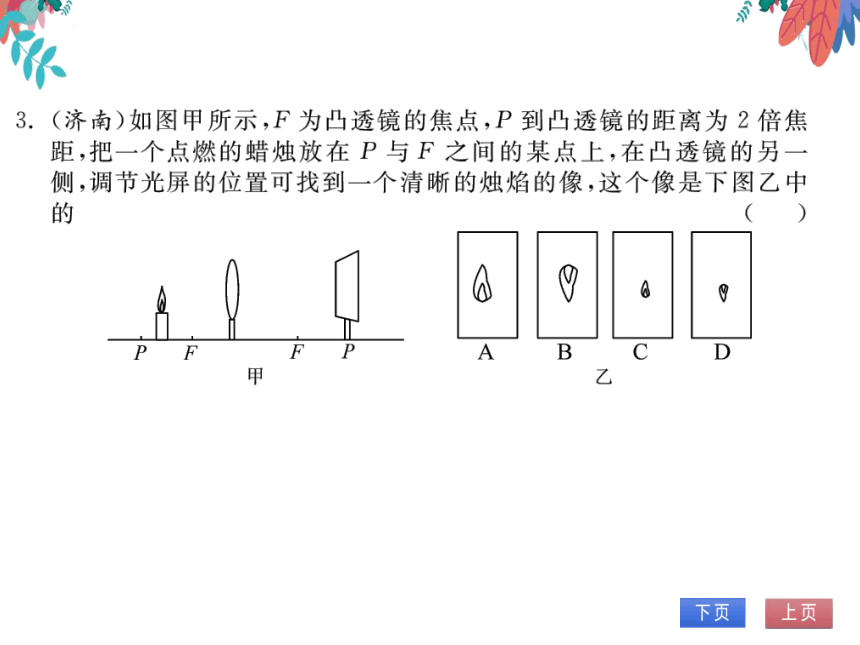

3.(济南)如图甲所示,F为凸透镜的焦点,P到凸透镜的距离为2倍焦
距,把一个点燃的蜡烛放在P与F之间的某点上,在凸透镜的另
侧,调节光屏的位置可找到一个清晰的烛焰的像,这个像是下图乙中
甲

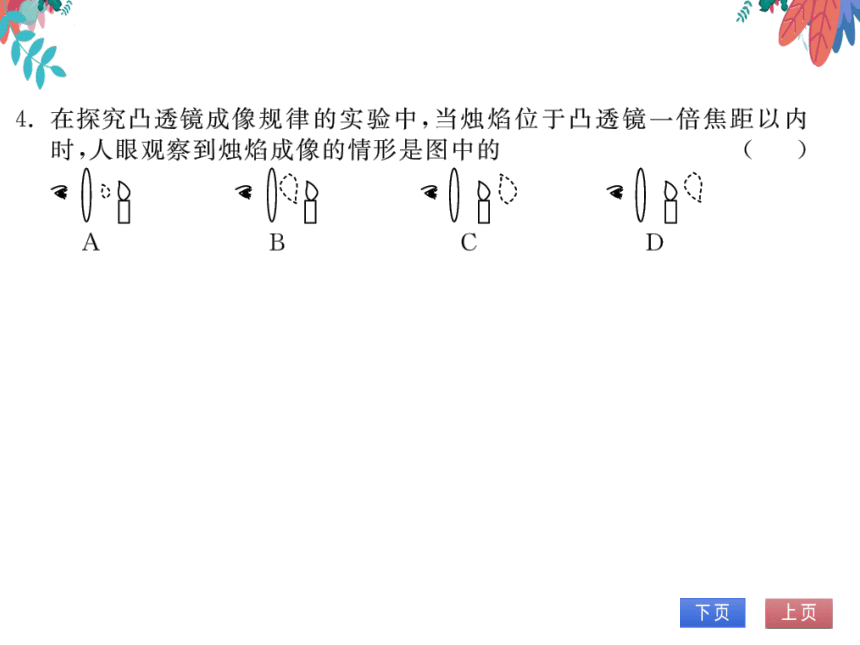

4.在探究凸透镜成像规律的实验中,当烛焰位于凸透镜一倍焦距以内
时,人眼观察到烛焰成像的情形是图中的

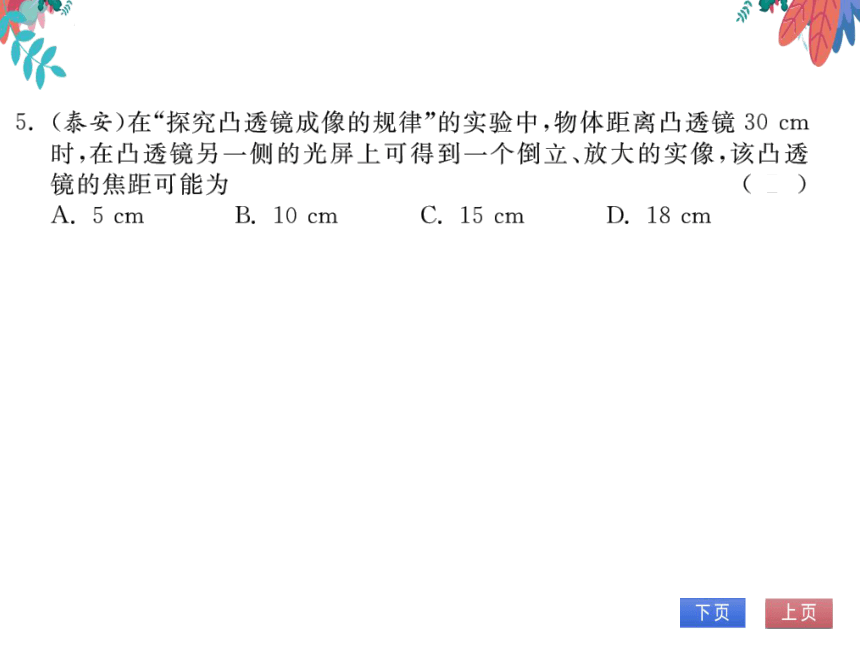

5.(泰安)在“探究凸透镜成像的规律”的实验中,物体距离凸透镜30cm
时,在凸透镜另一侧的光屏上可得到一个倒立、放大的实像,该凸透
镜的焦距可能为
A.5 cm
B. 10 cm
C. 15 cm
d. i8 cm
课后作业
全面提升
在“探究凸透镜成像规律”的实验中,当烛焰
透镜、光屏位于如图所示的位置时,烛焰在
光屏上呈现一个清晰放大的像,要使烛焰在光
屏上呈现一个清晰缩小的像,调节的方法是
(A)
