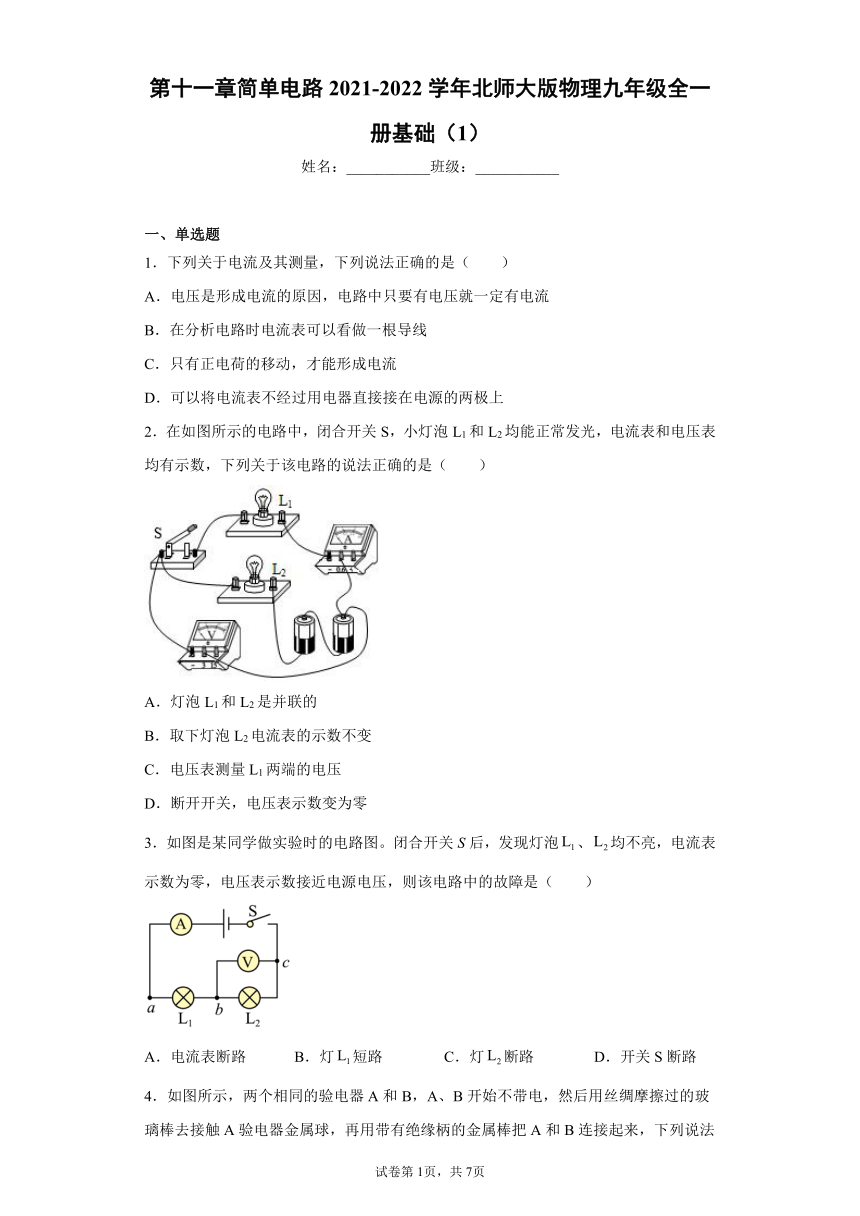

第十一章简单电路2021-2022学年北师大版物理九年级全一册基础（有答案）

第十一章简单电路2021-2022学年北师大版物理九年级全一册基础（1）
姓名：___________班级：___________
一、单选题
1．下列关于电流及其测量，下列说法正确的是（　　）
A．电压是形成电流的原因，电路中只要有电压就一定有电流
B．在分析电路时电流表可以看做一根导线
C．只有正电荷的移动，才能形成电流
D．可以将电流表不经过用电器直接接在电源的两极上
2．在如图所示的电路中，闭合开关S，小灯泡L1和L2均能正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（　　）
A．灯泡L1和L2是并联的
B．取下灯泡L2电流表的示数不变
C．电压表测量L1两端的电压
D．断开开关，电压表示数变为零
3．如图是某同学做实验时的电路图。闭合开关S后，发现灯泡、均不亮，电流表示数为零，电压表示数接近电源电压，则该电路中的故障是（　　）
A．电流表断路 B．灯短路 C．灯断路 D．开关S断路

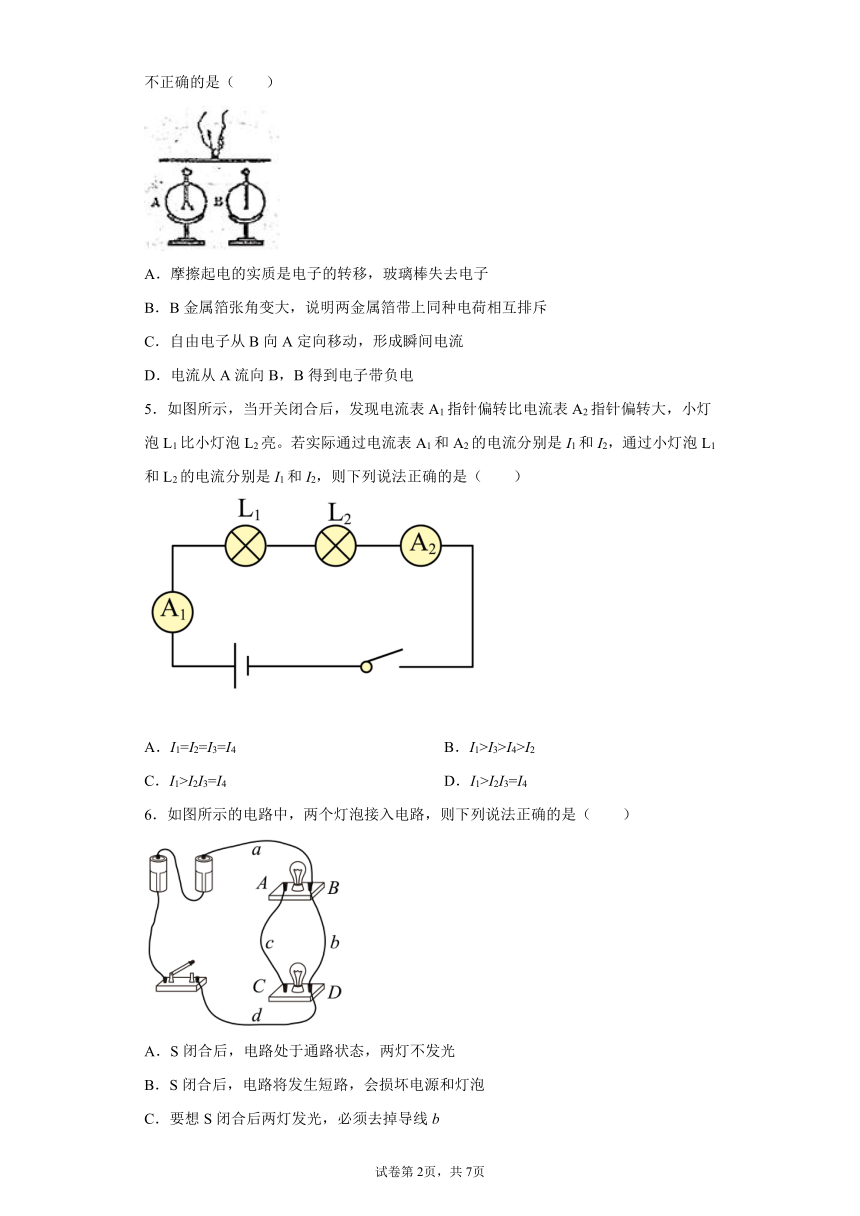

4．如图所示，两个相同的验电器A和B，A、B开始不带电，然后用丝绸摩擦过的玻璃棒去接触A验电器金属球，再用带有绝缘柄的金属棒把A和B连接起来，下列说法不正确的是（　　）
A．摩擦起电的实质是电子的转移，玻璃棒失去电子
B．B金属箔张角变大，说明两金属箔带上同种电荷相互排斥
C．自由电子从B向A定向移动，形成瞬间电流
D．电流从A流向B，B得到电子带负电
5．如图所示，当开关闭合后，发现电流表A1指针偏转比电流表A2指针偏转大，小灯泡L1比小灯泡L2亮。若实际通过电流表A1和A2的电流分别是I1和I2，通过小灯泡L1和L2的电流分别是I1和I2，则下列说法正确的是（　　）
A．I1=I2=I3=I4 B．I1>I3>I4>I2
C．I1>I2I3=I4 D．I1>I2I3=I4
6．如图所示的电路中，两个灯泡接入电路，则下列说法正确的是（　　）
A．S闭合后，电路处于通路状态，两灯不发光
B．S闭合后，电路将发生短路，会损坏电源和灯泡
C．要想S闭合后两灯发光，必须去掉导线b
D．要想S闭合后两灯发光，可将导线d由D点拆下，接到C点

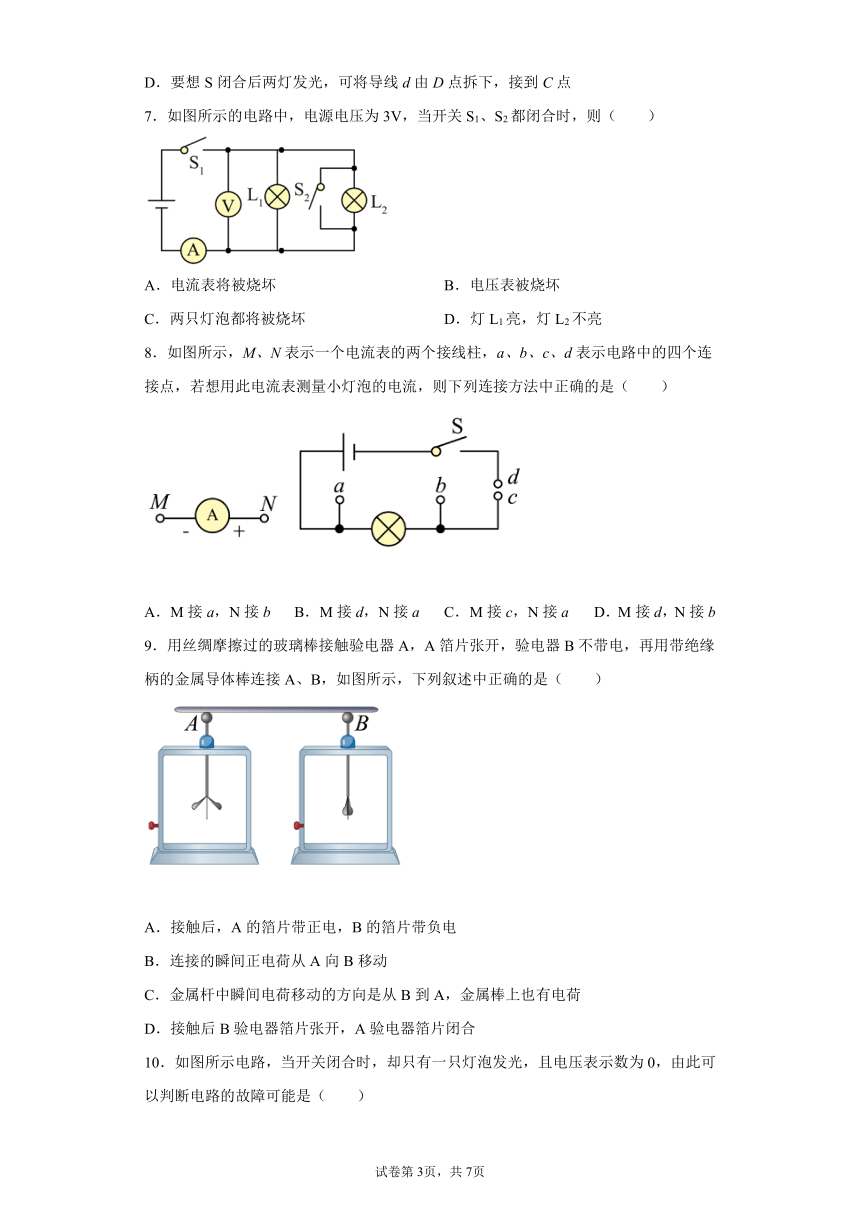

7．如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则（　　）
A．电流表将被烧坏 B．电压表被烧坏
C．两只灯泡都将被烧坏 D．灯L1亮，灯L2不亮
8．如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则下列连接方法中正确的是（　　）
A．M接a，N接b B．M接d，N接a C．M接c，N接a D．M接d，N接b
9．用丝绸摩擦过的玻璃棒接触验电器A，A箔片张开，验电器B不带电，再用带绝缘柄的金属导体棒连接A、B，如图所示，下列叙述中正确的是（　　）
A．接触后，A的箔片带正电，B的箔片带负电
B．连接的瞬间正电荷从A向B移动
C．金属杆中瞬间电荷移动的方向是从B到A，金属棒上也有电荷
D．接触后B验电器箔片张开，A验电器箔片闭合

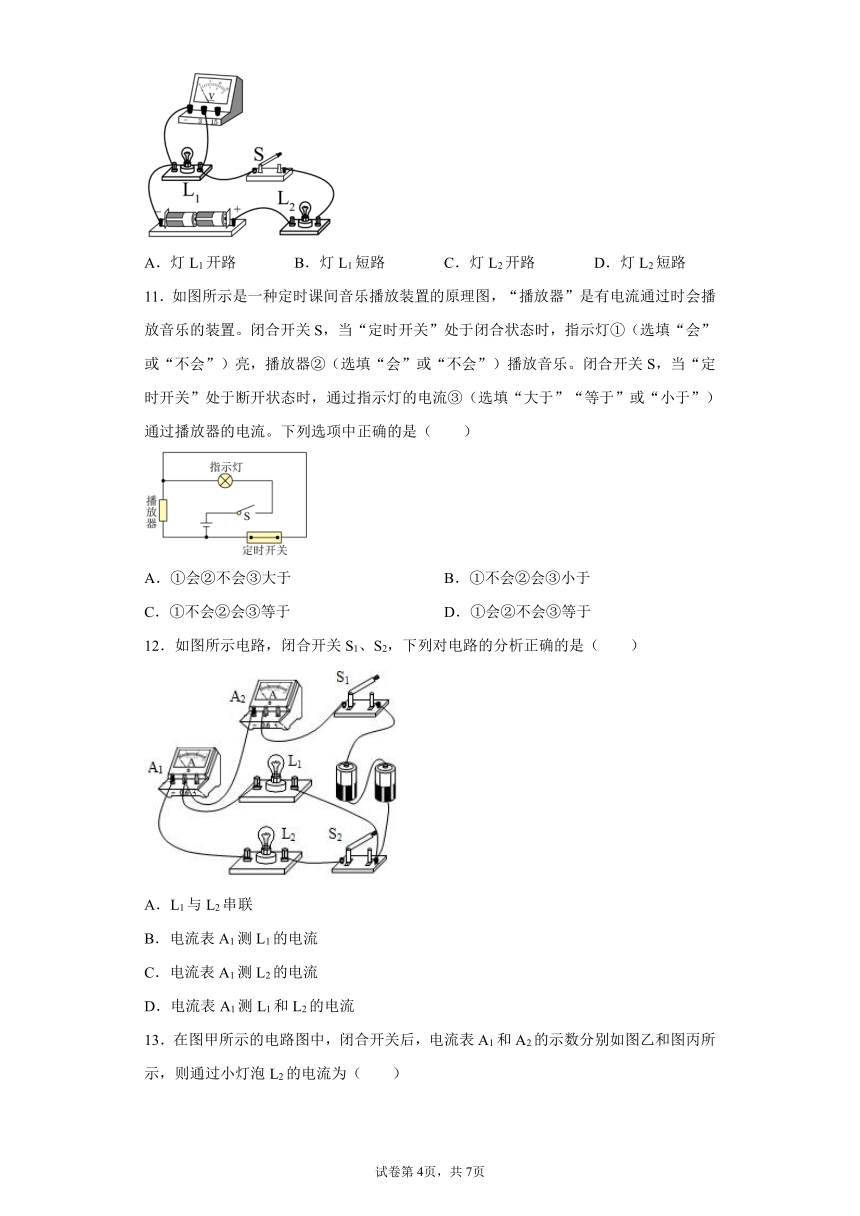

10．如图所示电路，当开关闭合时，却只有一只灯泡发光，且电压表示数为0，由此可以判断电路的故障可能是（　　）
A．灯L1开路 B．灯L1短路 C．灯L2开路 D．灯L2短路
11．如图所示是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置。闭合开关S，当“定时开关”处于闭合状态时，指示灯①（选填“会”或“不会”）亮，播放器②（选填“会”或“不会”）播放音乐。闭合开关S，当“定时开关”处于断开状态时，通过指示灯的电流③（选填“大于”“等于”或“小于”）通过播放器的电流。下列选项中正确的是（　　）
A．①会②不会③大于 B．①不会②会③小于
C．①不会②会③等于 D．①会②不会③等于
12．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）
A．L1与L2串联
B．电流表A1测L1的电流
C．电流表A1测L2的电流
D．电流表A1测L1和L2的电流
13．在图甲所示的电路图中，闭合开关后，电流表A1和A2的示数分别如图乙和图丙所示，则通过小灯泡L2的电流为（　　）
A．0.2A B．0.4A C．0.6A D．1A
14．甲、乙、丙三根用同种材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值R甲、R乙、R丙的大小关系是（　　）
A．R甲=R乙=R丙 B．R甲>R乙>R丙
C．R甲>R丙>R乙 D．R甲二、填空题
15．如图1所示的电路，当开关S闭合后，电源的总电流是1A，电流表测量的是通过______（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图2所示，电流表的示数为______A；计算通过灯泡L1的电流为______。
16．如图是某次测量中电流表负接线柱接线情况及电流表示数，电流表正接线柱的接线未画出，若通过导线的电流大小为，则通过导线的电流大小是_________。
17．如图所示的电路里，在圆圈a，b，c上连接适当电表，使灯和并联且能发光，那么____________应是电流表；____________应是电压表。
18．如图甲所示电路，闭合开关，电流表A1、A2的指针偏转均如图乙所示，则电流表A1的读数为______A，电流表A2的读数为______A。
19．小明同学按如图甲所示的电路进行实验，闭合开关S后两灯都发光，电压表V1的示数为3.6V，V2的示数如图乙所示，则灯L1两端的电压为______V。
20．在图中，、都闭合时，三个灯泡是________联的；闭合、断开时，电流表测灯________的电流。
21．有一种用新型材料制成的电阻，小明将该电阻、电流表和开关串联起来，接在电源两端。先用冷风使电阻降温，闭合开关，观测电流表示数为I1，断开开关。再用热风使电阻升温，闭合开关，观测电流表示数改变为I2，他发现I1≠I2。请你根据小明的实验步骤及现象，写出他所探究的问题：_______。
22．关于城市里街道两旁的路灯的连接方式，下列说法中正确的是 ______。
A．一定是串联的，否则不会同时亮同时灭
B．一定是并联的，因为一盏灯坏了，其他的灯能正常亮
C．用同一个开关可以同时控制这些灯，串、并联都可以
D．看不见电线，所以无法判断
选择理由：______。
23．如图（a）所示，长度相同、粗细不同的同种金属棒AB和CD串联在电路中。则通过AB的电流______通过CD的电流（选填“大于”、“等于”或“小于”）。用电压表测得AB和CD两端的电压如图（b）所示，则AB两端的电压为______伏。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．B
2．C
3．C
4．D
5．A
6．D
7．A
8．D
9．C
10．B
11．D
12．C
13．C
14．B
15．L2 0.28 0.72
16．0.06或1.14或3.3
17．ac b
18．1.5 0.3
19．1.6
20．并
21．温度对电阻阻值的影响
22．B 路灯能同时亮，同时灭，但它们互不影响
23．等于 5
