18.2 电功率同步练习（有答案word版）

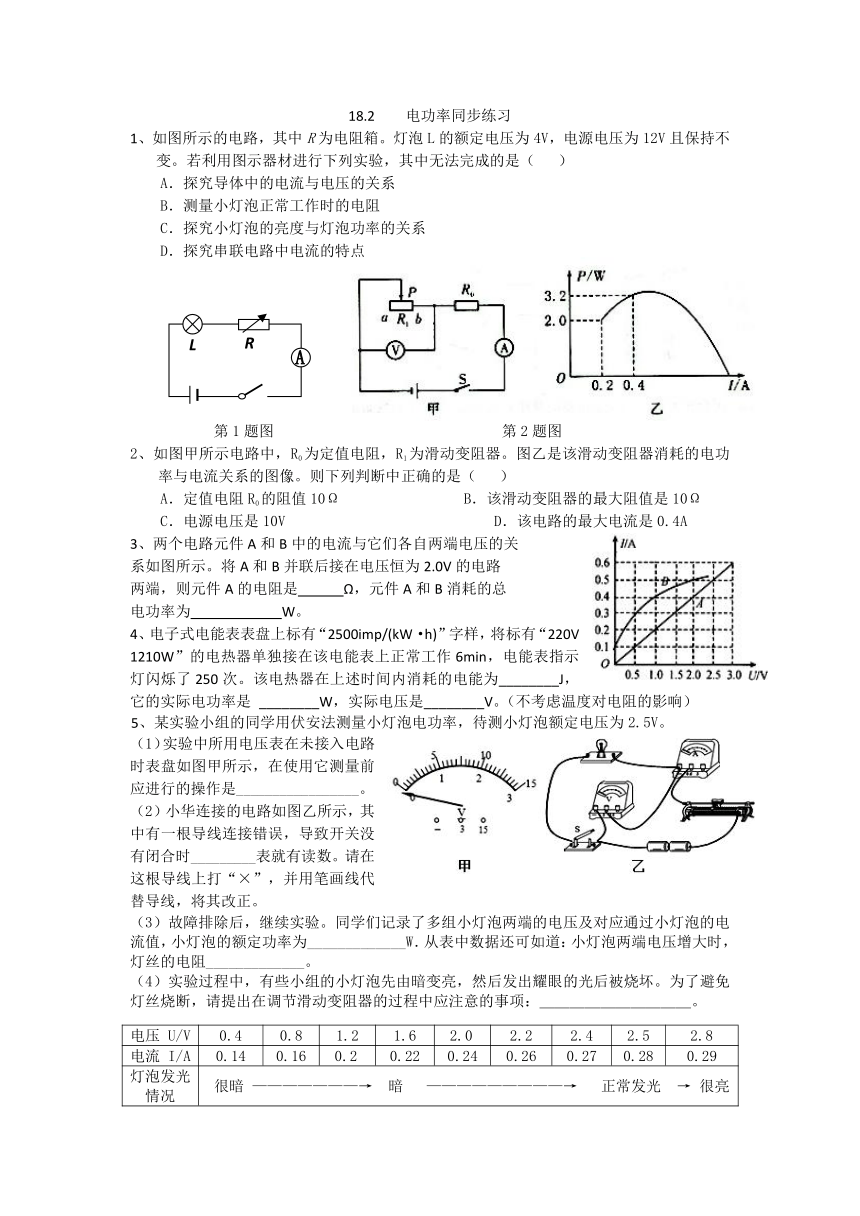

18.2 电功率同步练习
1、如图所示的电路，其中R为电阻箱。灯泡L的额定电压为4V，电源电压为12V且保持不变。若利用图示器材进行下列实验，其中无法完成的是（ ）
A．探究导体中的电流与电压的关系
B．测量小灯泡正常工作时的电阻
C．探究小灯泡的亮度与灯泡功率的关系
D．探究串联电路中电流的特点
第1题图 第2题图
2、如图甲所示电路中，R0为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器消耗的电功率与电流关系的图像。则下列判断中正确的是（ ）
A．定值电阻R0的阻值10Ω B．该滑动变阻器的最大阻值是10Ω
C．电源电压是10V D．该电路的最大电流是0.4A
3、两个电路元件A和B中的电流与它们各自两端电压的关
系如图所示。将A和B并联后接在电压恒为2.0V的电路
两端，则元件A的电阻是 Ω，元件A和B消耗的总
电功率为 W。
4、电子式电能表表盘上标有“2500imp/(kW·h)”字样，将标有“220V　1210W”的电热器单独接在该电能表上正常工作6min，电能表指示灯闪烁了250次。该电热器在上述时间内消耗的电能为________J，它的实际电功率是 ________W，实际电压是________V。（不考虑温度对电阻的影响）
5、某实验小组的同学用伏安法测量小灯泡电功率，待测小灯泡额定电压为2.5V。
（1）实验中所用电压表在未接入电路时表盘如图甲所示，在使用它测量前应进行的操作是_________________。
（2）小华连接的电路如图乙所示，其中有一根导线连接错误，导致开关没有闭合时_________表就有读数。请在这根导线上打“×”，并用笔画线代替导线，将其改正。
（3）故障排除后，继续实验。同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，小灯泡的额定功率为_____________W．从表中数据还可如道：小灯泡两端电压增大时，灯丝的电阻_____________。
（4）实验过程中，有些小组的小灯泡先由暗变亮，然后发出耀眼的光后被烧坏。为了避免灯丝烧断，请提出在调节滑动变阻器的过程中应注意的事项：＿＿＿＿＿＿＿＿＿＿。
电压 U/V 0.4 0.8 1.2 1.6 2.0 2.2 2.4 2.5 2.8
电流 I/A 0.14 0.16 0.2 0.22 0.24 0.26 0.27 0.28 0.29
灯泡发光情况 很暗 ———————→ 暗 —————————→ 正常发光 → 很亮
6、如图所示的电路中，灯泡L1、L2上分别标有“6V 3W”、“6V
9W”的字样，两灯泡的电阻、电源电压均保持不变。当开关S1
闭合，S2拔至a时，灯L1正常发光，电压表的示数为6V。求：（1）
电源电压为多少？（2）定值电阻R的阻值为多少？（3）当开关
S1闭合，S2拔至b时，灯L2消耗的电功率是多少？
7、如图所示的电路中，电源电压不变，R1为定值电阻。
闭合开关S，当滑片户从中点向右移时（ ）
A．电流表A1的示数变小 B．电流表A2的示数变小
C．电压表的示数变大 D．R2的电功率变小
8、某元件(阻值不变)标有“6V 6W”字样.它正常工作的
电流是 A，它的电阻R是 Ω，将该元件与灯
L接入电路中，如图所示。通过灯L的电
流随电压变化的图像如图所示.电流表量程
为“0一0.6 ”，电压表量程为“0一3 V”，
闭合开关，在保证电路各元件都安全的情况
下，灯L消耗的最大电功率可达
到 W。
9、是家用电饭锅的简化电路示意图.S1是限温开关，靠手动闭合.当温度达到103℃时自动断开，不能自动闭合，S2是自动开关，当温度超过80 ℃时自动断开,温度低于70℃时自动闭合.电阻R2的阻值是1886Ω，R1是工作电阻，阻值为50 Ω.锅中放好适量的米和水，接入家庭电路，闭合手动开关S1后，电饭锅就能自动煮好米饭并保温.求
（1）加热过程中电饭锅消耗的电功率P1是多大？
（2）保温过程中电饭锅消耗的电功率P2是在哪两个值之间跳动？
10、滑动变阻器R0的滑片位于右端，当开关S1闭合、S2断开时，电流表的示数为I1，电阻R1消耗的电功率P1=2W；当开关S1断开、S2闭合时，电流表的示数为I2电阻R2消耗的功率为P2=2W。若I1∶I2=2∶1。求：⑴R0和R2的比值；⑵开关S1断开、S2闭合，滑片位R0中点时，电路消耗的总功率。
答案
B
A
5 1.8
3.6×105 1000 200
（1）调零 （2）略 （3）0.7 增大
调节滑动变阻器时，保证电压表示数不高于其额定电压
（1）12V （2）12Ω （3）2.25W
B
1 6 1.8
（1）968W （2）25~968W
（1）1:2 （2）3.6W
L
R
第29题图
