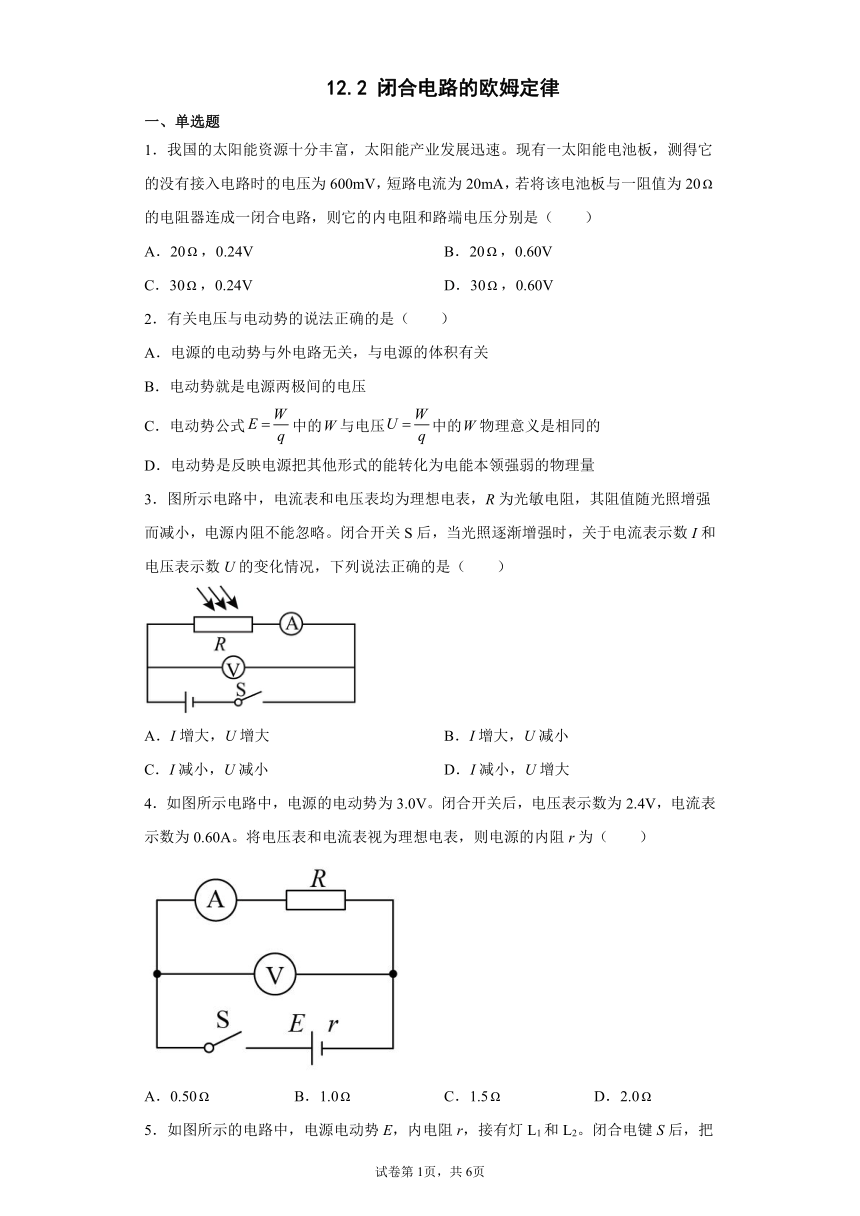

12.2 闭合电路的欧姆定律
一、单选题
1.我国的太阳能资源十分丰富,太阳能产业发展迅速。现有一太阳能电池板,测得它的没有接入电路时的电压为600mV,短路电流为20mA,若将该电池板与一阻值为20的电阻器连成一闭合电路,则它的内电阻和路端电压分别是(  )
A.20,0.24V B.20,0.60V
C.30,0.24V D.30,0.60V
2.有关电压与电动势的说法正确的是(  )
A.电源的电动势与外电路无关,与电源的体积有关
B.电动势就是电源两极间的电压
C.电动势公式中的与电压中的物理意义是相同的
D.电动势是反映电源把其他形式的能转化为电能本领强弱的物理量
3.图所示电路中,电流表和电压表均为理想电表,R为光敏电阻,其阻值随光照增强而减小,电源内阻不能忽略。闭合开关S后,当光照逐渐增强时,关于电流表示数I和电压表示数U的变化情况,下列说法正确的是(  )
A.I增大,U增大 B.I增大,U减小
C.I减小,U减小 D.I减小,U增大
4.如图所示电路中,电源的电动势为3.0V。闭合开关后,电压表示数为2.4V,电流表示数为0.60A。将电压表和电流表视为理想电表,则电源的内阻r为(  )
A.0.50 B.1.0 C.1.5 D.2.0

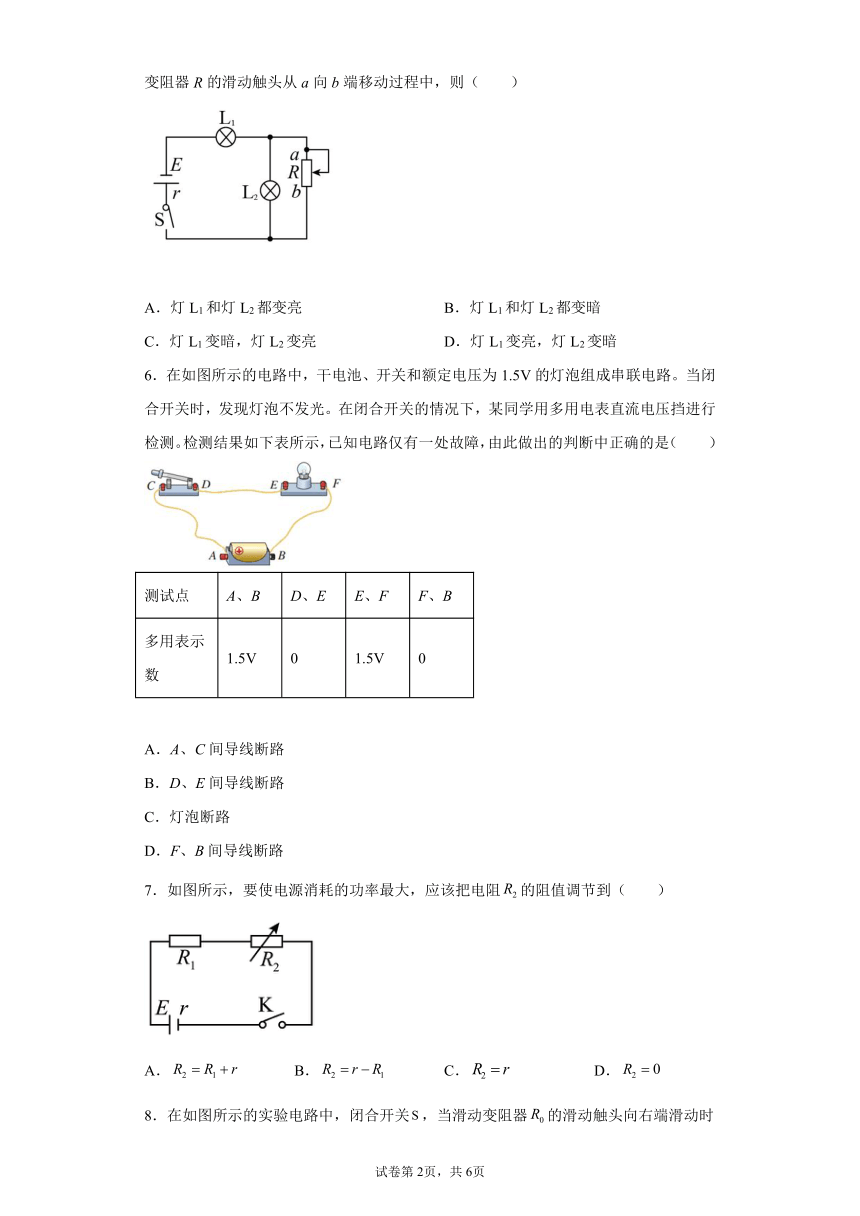

5.如图所示的电路中,电源电动势E,内电阻r,接有灯L1和L2。闭合电键S后,把变阻器R的滑动触头从a向b端移动过程中,则(  )
A.灯L1和灯L2都变亮 B.灯L1和灯L2都变暗
C.灯L1变暗,灯L2变亮 D.灯L1变亮,灯L2变暗
6.在如图所示的电路中,干电池、开关和额定电压为1.5V的灯泡组成串联电路。当闭合开关时,发现灯泡不发光。在闭合开关的情况下,某同学用多用电表直流电压挡进行检测。检测结果如下表所示,已知电路仅有一处故障,由此做出的判断中正确的是(  )
测试点 A、B D、E E、F F、B
多用表示数 1.5V 0 1.5V 0
A.A、C间导线断路
B.D、E间导线断路
C.灯泡断路
D.F、B间导线断路
7.如图所示,要使电源消耗的功率最大,应该把电阻的阻值调节到(  )
A. B. C. D.

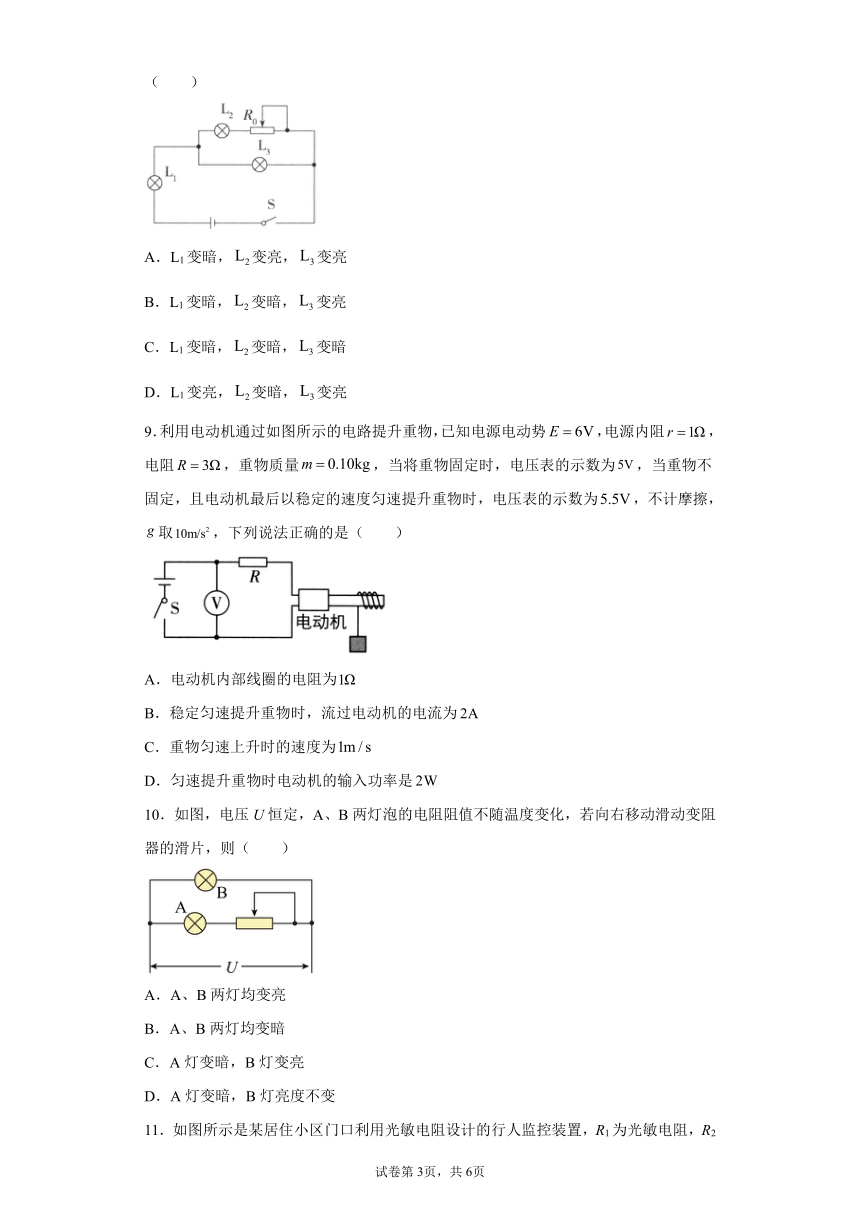

8.在如图所示的实验电路中,闭合开关,当滑动变阻器的滑动触头向右端滑动时(  )
A.L1变暗,变亮,变亮
B.L1变暗,变暗,变亮
C.L1变暗,变暗,变暗
D.L1变亮,变暗,变亮
9.利用电动机通过如图所示的电路提升重物,已知电源电动势,电源内阻,电阻,重物质量,当将重物固定时,电压表的示数为,当重物不固定,且电动机最后以稳定的速度匀速提升重物时,电压表的示数为,不计摩擦,取,下列说法正确的是(  )
A.电动机内部线圈的电阻为
B.稳定匀速提升重物时,流过电动机的电流为
C.重物匀速上升时的速度为
D.匀速提升重物时电动机的输入功率是
10.如图,电压U恒定,A、B两灯泡的电阻阻值不随温度变化,若向右移动滑动变阻器的滑片,则(  )
A.A、B两灯均变亮
B.A、B两灯均变暗
C.A灯变暗,B灯变亮
D.A灯变暗,B灯亮度不变

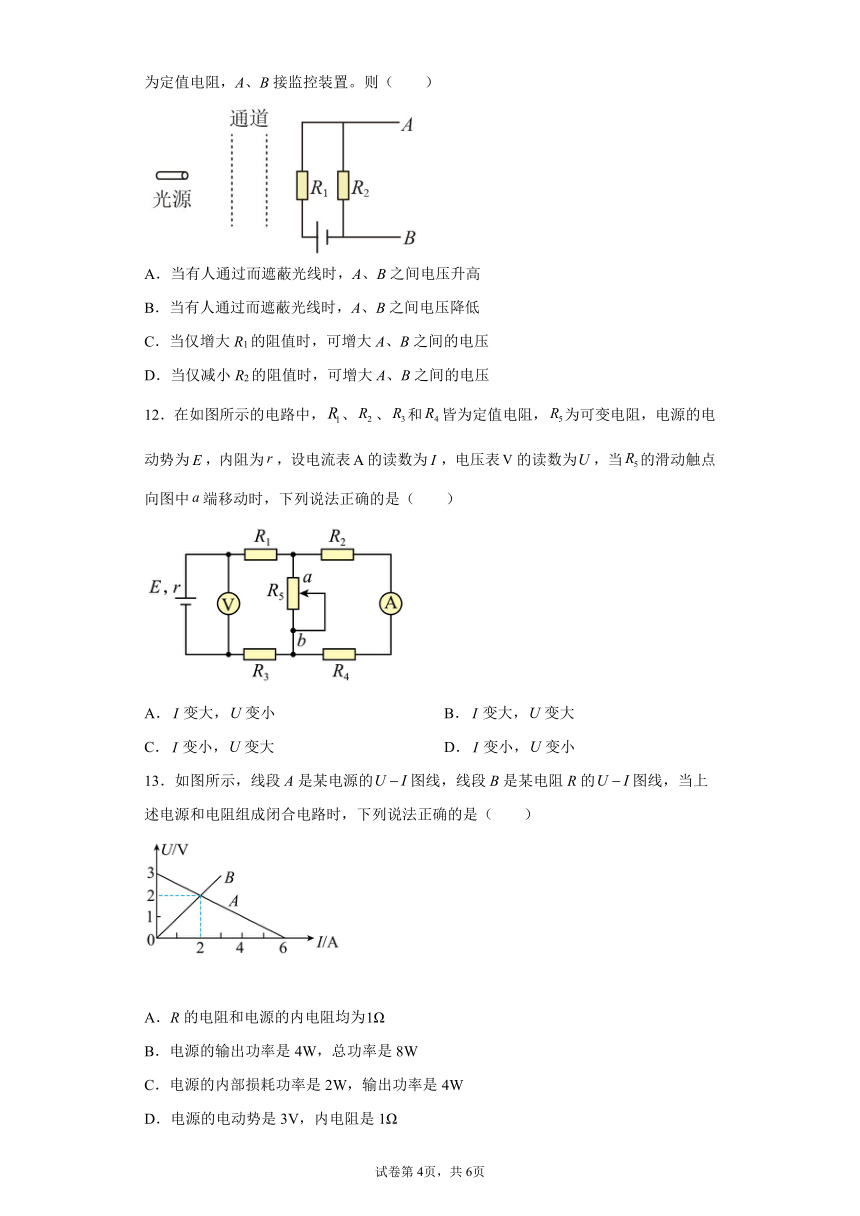

11.如图所示是某居住小区门口利用光敏电阻设计的行人监控装置,R1为光敏电阻,R2为定值电阻,A、B接监控装置。则(  )
A.当有人通过而遮蔽光线时,A、B之间电压升高
B.当有人通过而遮蔽光线时,A、B之间电压降低
C.当仅增大R1的阻值时,可增大A、B之间的电压
D.当仅减小R2的阻值时,可增大A、B之间的电压
12.在如图所示的电路中,、、和皆为定值电阻,为可变电阻,电源的电动势为,内阻为,设电流表的读数为,电压表的读数为,当的滑动触点向图中端移动时,下列说法正确的是(  )
A.变大,变小 B.变大,变大
C.变小,变大 D.变小,变小
13.如图所示,线段A是某电源的图线,线段B是某电阻R的图线,当上述电源和电阻组成闭合电路时,下列说法正确的是(  )
A.R的电阻和电源的内电阻均为
B.电源的输出功率是4W,总功率是8W
C.电源的内部损耗功率是2W,输出功率是4W
D.电源的电动势是3V,内电阻是1Ω

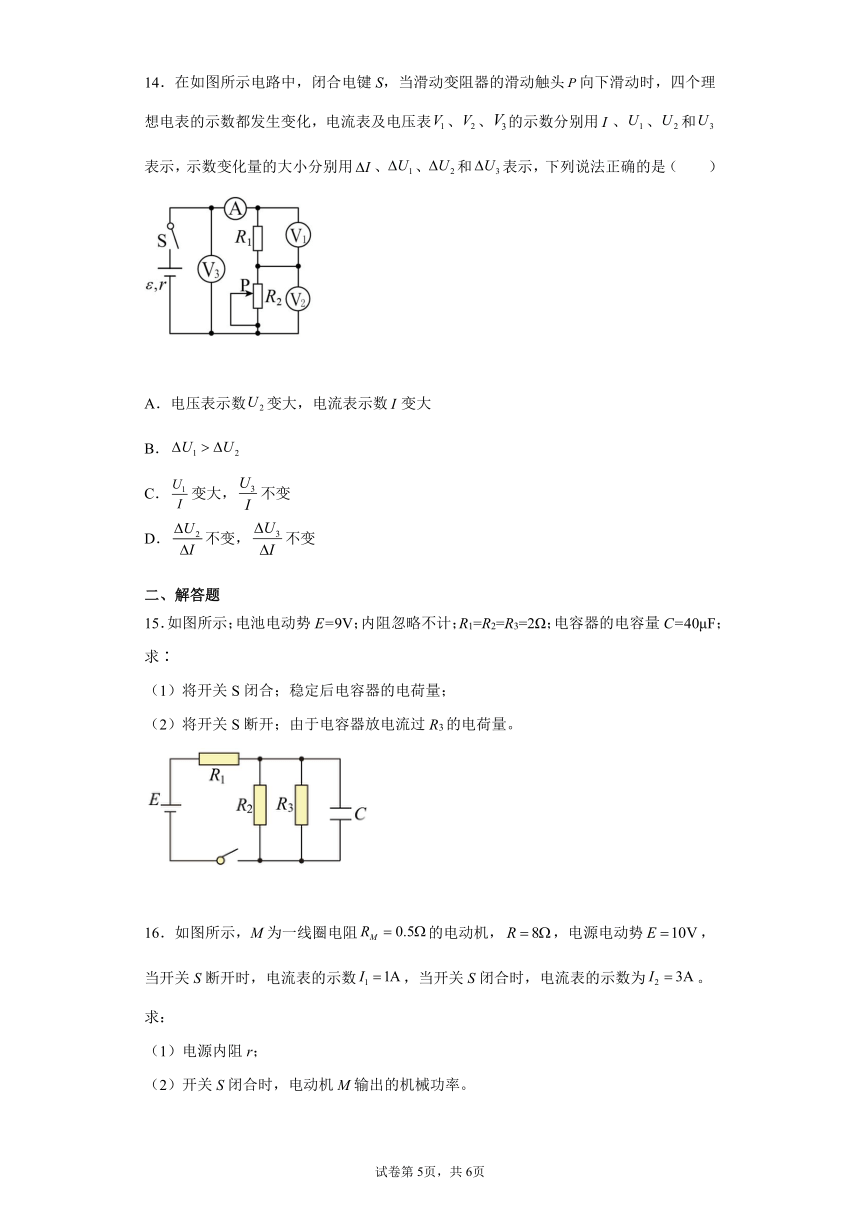

14.在如图所示电路中,闭合电键S,当滑动变阻器的滑动触头向下滑动时,四个理想电表的示数都发生变化,电流表及电压表、、的示数分别用、、和表示,示数变化量的大小分别用、、和表示,下列说法正确的是(  )
A.电压表示数变大,电流表示数变大
B.
C.变大,不变
D.不变,不变
二、解答题
15.如图所示;电池电动势E=9V;内阻忽略不计;R1=R2=R3=2Ω;电容器的电容量C=40μF;求∶
(1)将开关S闭合;稳定后电容器的电荷量;
(2)将开关S断开;由于电容器放电流过R3的电荷量。
16.如图所示,M为一线圈电阻的电动机,,电源电动势,当开关S断开时,电流表的示数,当开关S闭合时,电流表的示数为。求:
(1)电源内阻r;
(2)开关S闭合时,电动机M输出的机械功率。
17.如图所示为利用电学原理测重力的装置原理图。绝缘弹簧的上端固定,下端与导电的底盘相连,弹簧套在竖直的电阻率较大的均匀金属杆上。金属杆上端固定绝缘托盘,下端与底盘接触良好,并能在底盘上自由滑动。电路上端与金属杆相连,另一端与底盘相连。已知弹簧的劲度系数,电阻箱此时电阻,电源的电动势,内阻。闭合开关,托盘上不放置重物时,弹簧的长度,电压传感器的示数.不计摩擦和底盘的电阻,求:
(1)金属杆单位长度的电阻;
(2)当电压传感器的示数为时,所测重物的重力G;
(3)若电池用久(电动势不变)之后,再进行测量时,所得数据比真实值偏大还是偏小?若要校准一下,电阻箱的阻值R应该调大一些还是调小一些?(只回答结果,不需要写出证明过程)
试卷第2页,共2页
试卷第1页,共1页
参考答案
1.C
【详解】
由题意知电源电动势
电源的内电阻
路端电压
故C正确,ABD错误。
故选C。
2.D
【详解】
AD.电动势是反映电源把其他形式的能转化为电能本领强弱的物理量,与外电路无关,与电源的体积也无必然关系,A错误,D正确;
B.电动势等于电源开路时两极间的电压,正常工作的电源两极间的电压(路端电压)小于电动势,B错误;
C.电动势公式中的表示非静电力所做的功,电压中的表示电场力所做的功,C错误。
故选D。
3.B
【详解】
当光照逐渐增强时,R的阻值减小,根据串反并同规律,与光敏电阻串联的电流表的读数增大,与光敏电阻并联的电压表的读数减小。
故选B。
4.B
【详解】
根据闭合电路欧姆定律知
代入数据有
求得
故选B。
5.D
【详解】
闭合电键S后,把变阻器R的滑动触头从a向b端移动过程中,外电路电阻减小。根据闭合电路欧姆定律有
干路电流增大,故灯L1变亮,又因为
可知灯L2的端电压减小,故灯L2变暗。
故选D。
6.C
【详解】
E、F间电压值为1.5V,则A、C间导线、D、E间导线、F、B间导线均没有断路。
故选C。
7.D
【详解】
电源内电阻保持不变,根据
分析可知,当最大时,电源消耗功率最大,由闭合电路欧姆定律得
知当
时,最大,电源消耗功率最大,故D正确,ABC错误。
故选D。
8.B
【详解】
当滑动变阻器的滑动触头向右端滑动时,变阻器接入电路的电阻增大,外电路的总电阻R增大,根据闭合电路欧姆定律分析得到,路端电压U增大,总电流I减小,L1变暗,.L3的电压
U增大,U1减小,则U3增大,I3变大, L3变亮,L2的电流
减小,则L2变暗,故ACD错误,B正确。
故选B。
9.D
【详解】
A.由题,电源电动势E=6V,电源内阻r=1Ω,当将重物固定时,电压表的示数为5V,则根据闭合电路欧姆定律得电路中电流为
电动机的电阻为
故A错误;
BD.当重物匀速上升时,电压表的示数为5.5V,电路中电流为
电动机两端的电压为
消耗的电功率为
故B错误,D正确;
C.电动机输出的电功率
根据能量转化和守恒定律得
解得
故C错误。
故选D。
10.D
【详解】
由于电压U恒定,则灯泡B两端的电压恒定,B灯的亮度不变。若向右移动滑动变阻器的滑片,则滑动变阻器接入电路中的阻值变大,则通过A灯的电流
减小,故A灯变暗,故ABC错误,D正确。
故选D。
11.B
【详解】
AB.由电路图可知,两电阻串联,监控装置与R2并联。当有人通过通道而遮蔽光线时,R1阻值变大,电路中的总电阻变大,电路中的电流变小,根据
可知,R2阻值不变时,其两端的电压变小,即A、B间电压降低,A错误B正确;
C.当仅增大R1的阻值时,电路中的总电阻变大,电路中的电流变小,根据
可知,A、B间电压减小, C错误;
D.当仅减小R2的阻值时,电路中的总电阻变小,电路中的电流变大,电源的内阻和R1阻值不变时,内阻和R1两端的电压变大,即A、B间电压减小, D错误。
故选B。
12.D
【详解】
当R5的滑动触点向图中a端移动时,R5变小,外电路总电阻变小,则由闭合电路欧姆定律知,总电流变大,路端电压变小,即U变小,根据闭合电路欧姆定律,电路中并联部分电压
变小,电流表测量R2和R4的支路电流,R2和R4阻值不变,则电流I变小。
故选D。
13.C
【详解】
AD.根据题意,从图线A可读出
从图线B可读出
AC错误;
BC.由闭合电路欧姆定律得
输出功率为
总功率为
电源的内部损耗功率为
B错误C正确。
故选C。
14.D
【详解】
A.当滑动变阻器的滑动触头向下滑动时,电阻R2变大,总电阻变大,总电流变小,所以电流表的示数I变小,由闭合电路欧姆定律可知
电流I变小,U2变大,故A错误;
B.由闭合电路欧姆定律可知




故B错误;
C.根据欧姆定律可知

故不变,变大,故C错误;
D.由闭合电路欧姆定律可知



故D正确;
故选D。
15.(1);(2)
【详解】
(1)当开关S闭合后,电容器两端的电压为
由公式
可得
(2)当开关S断开后,由电路可知,和并联,故通过的电荷量为电容电荷量的一半,即
16.(1);(2)6.875W
【详解】
(1)当开关S断开时
代入数据得
(2)当开关S闭合时
代入数据得

代入数据得
对电动机M,有
代入数据得
17.(1);(2);(3)偏大,调小一些
【详解】
(1)当不测重物时,定值电阻R与金属杆串联,由闭合电路欧姆定律
得电路中的电流
金属杆接入电路中的电阻

金属杆单位长度的电阻

(2)当测重物重力时,由闭合电路欧姆定律得

金属杆接入电路中的电阻

接入电路的金属杆的长度为
根据胡克定律,可得所测重物的重力

(3)所得数据比真实值偏大 ,电阻箱的阻值R应该调小一些。答案第1页,共2页
