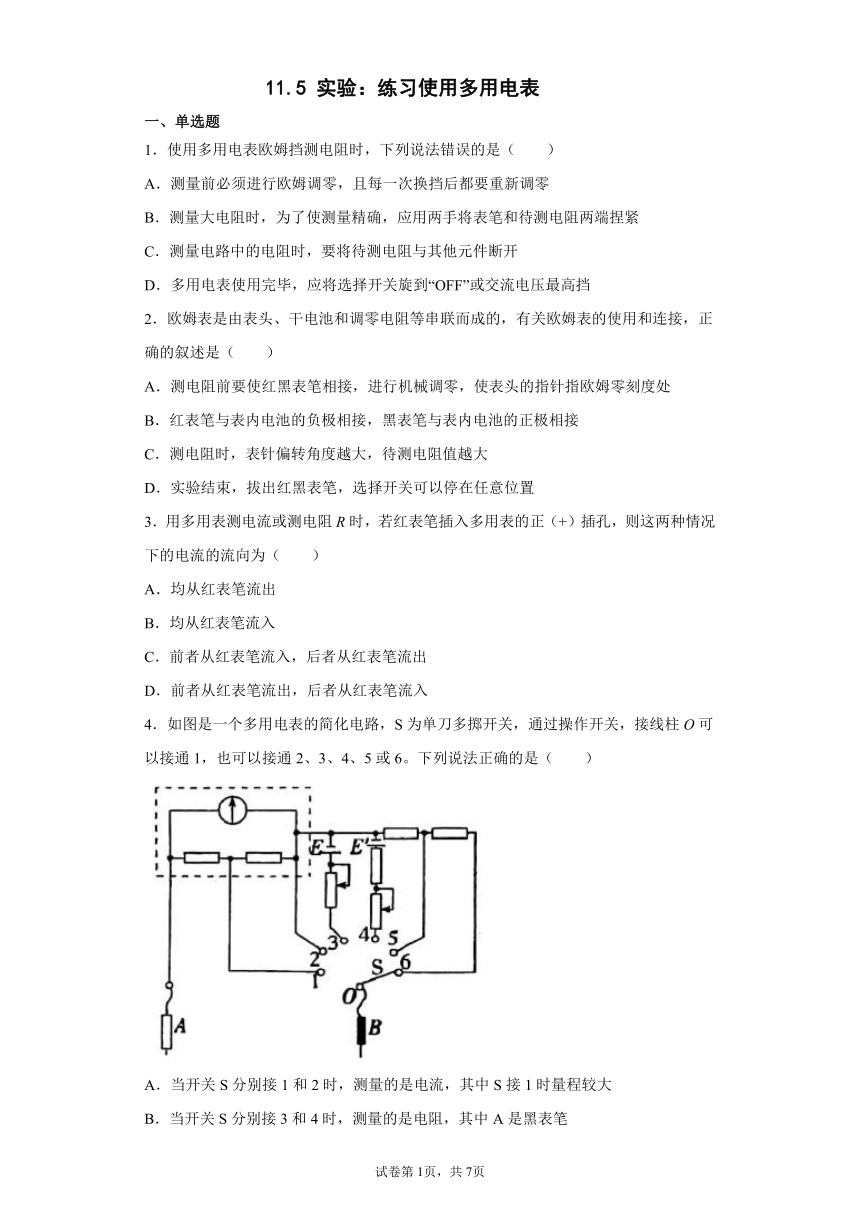

11.5 实验：练习使用多用电表
一、单选题
1．使用多用电表欧姆挡测电阻时，下列说法错误的是（　　）
A．测量前必须进行欧姆调零，且每一次换挡后都要重新调零
B．测量大电阻时，为了使测量精确，应用两手将表笔和待测电阻两端捏紧
C．测量电路中的电阻时，要将待测电阻与其他元件断开
D．多用电表使用完毕，应将选择开关旋到“OFF”或交流电压最高挡
2．欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的叙述是（　　）
A．测电阻前要使红黑表笔相接，进行机械调零，使表头的指针指欧姆零刻度处
B．红表笔与表内电池的负极相接，黑表笔与表内电池的正极相接
C．测电阻时，表针偏转角度越大，待测电阻值越大
D．实验结束，拔出红黑表笔，选择开关可以停在任意位置
3．用多用表测电流或测电阻R时，若红表笔插入多用表的正（+）插孔，则这两种情况下的电流的流向为（　　）
A．均从红表笔流出
B．均从红表笔流入
C．前者从红表笔流入，后者从红表笔流出
D．前者从红表笔流出，后者从红表笔流入
4．如图是一个多用电表的简化电路，S为单刀多掷开关，通过操作开关，接线柱O可以接通1，也可以接通2、3、4、5或6。下列说法正确的是（　　）
A．当开关S分别接1和2时，测量的是电流，其中S接1时量程较大
B．当开关S分别接3和4时，测量的是电阻，其中A是黑表笔
C．当开关S分别接5和6时，测量的是电阻，其中A是红表笔
D．当开关S分别接5和6时，测量的是电压，其中S接5时量程较大

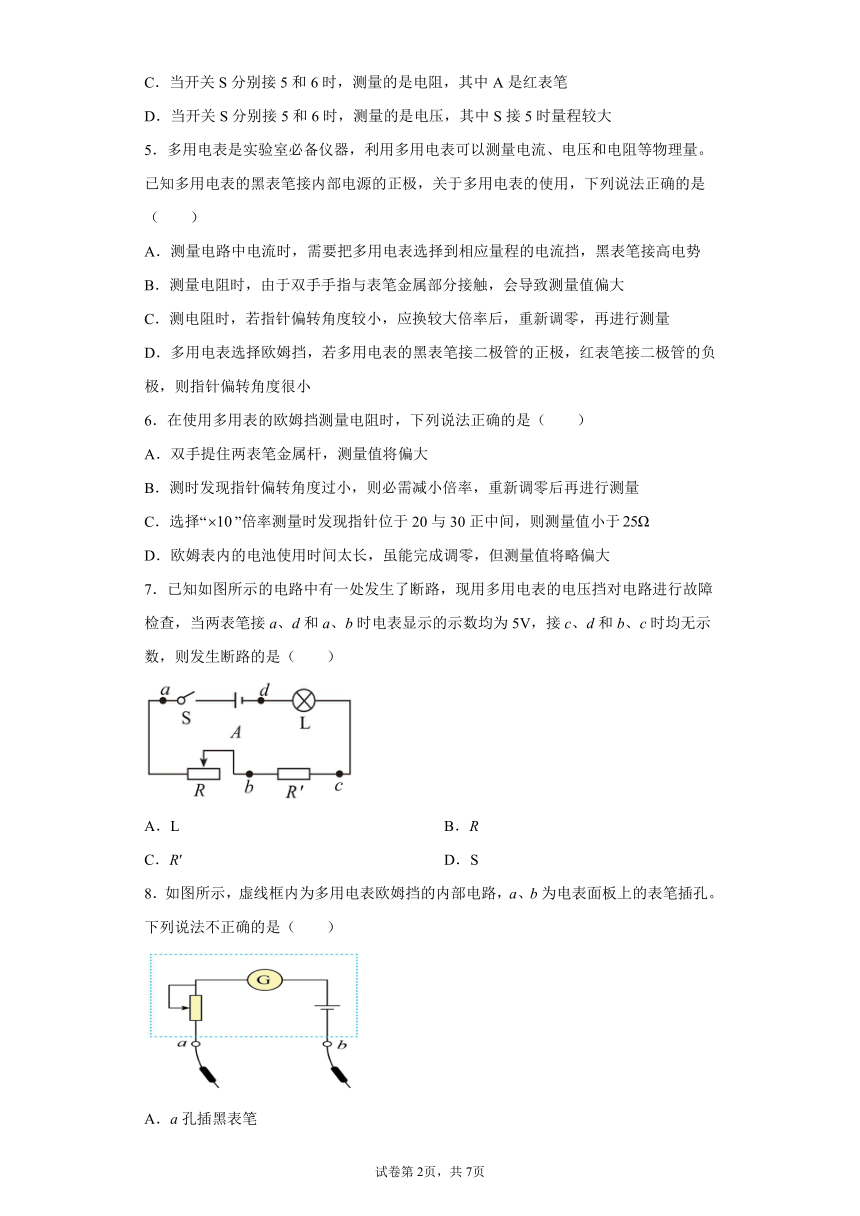

5．多用电表是实验室必备仪器，利用多用电表可以测量电流、电压和电阻等物理量。已知多用电表的黑表笔接内部电源的正极，关于多用电表的使用，下列说法正确的是（　　）
A．测量电路中电流时，需要把多用电表选择到相应量程的电流挡，黑表笔接高电势
B．测量电阻时，由于双手手指与表笔金属部分接触，会导致测量值偏大
C．测电阻时，若指针偏转角度较小，应换较大倍率后，重新调零，再进行测量
D．多用电表选择欧姆挡，若多用电表的黑表笔接二极管的正极，红表笔接二极管的负极，则指针偏转角度很小
6．在使用多用表的欧姆挡测量电阻时，下列说法正确的是（　　）
A．双手提住两表笔金属杆，测量值将偏大
B．测时发现指针偏转角度过小，则必需减小倍率，重新调零后再进行测量
C．选择“”倍率测量时发现指针位于20与30正中间，则测量值小于
D．欧姆表内的电池使用时间太长，虽能完成调零，但测量值将略偏大
7．已知如图所示的电路中有一处发生了断路，现用多用电表的电压挡对电路进行故障检查，当两表笔接a、d和a、b时电表显示的示数均为5V，接c、d和b、c时均无示数，则发生断路的是（　　）
A．L B．R
C．R′ D．S
8．如图所示，虚线框内为多用电表欧姆挡的内部电路，a、b为电表面板上的表笔插孔。下列说法不正确的是（　　）
A．a孔插黑表笔

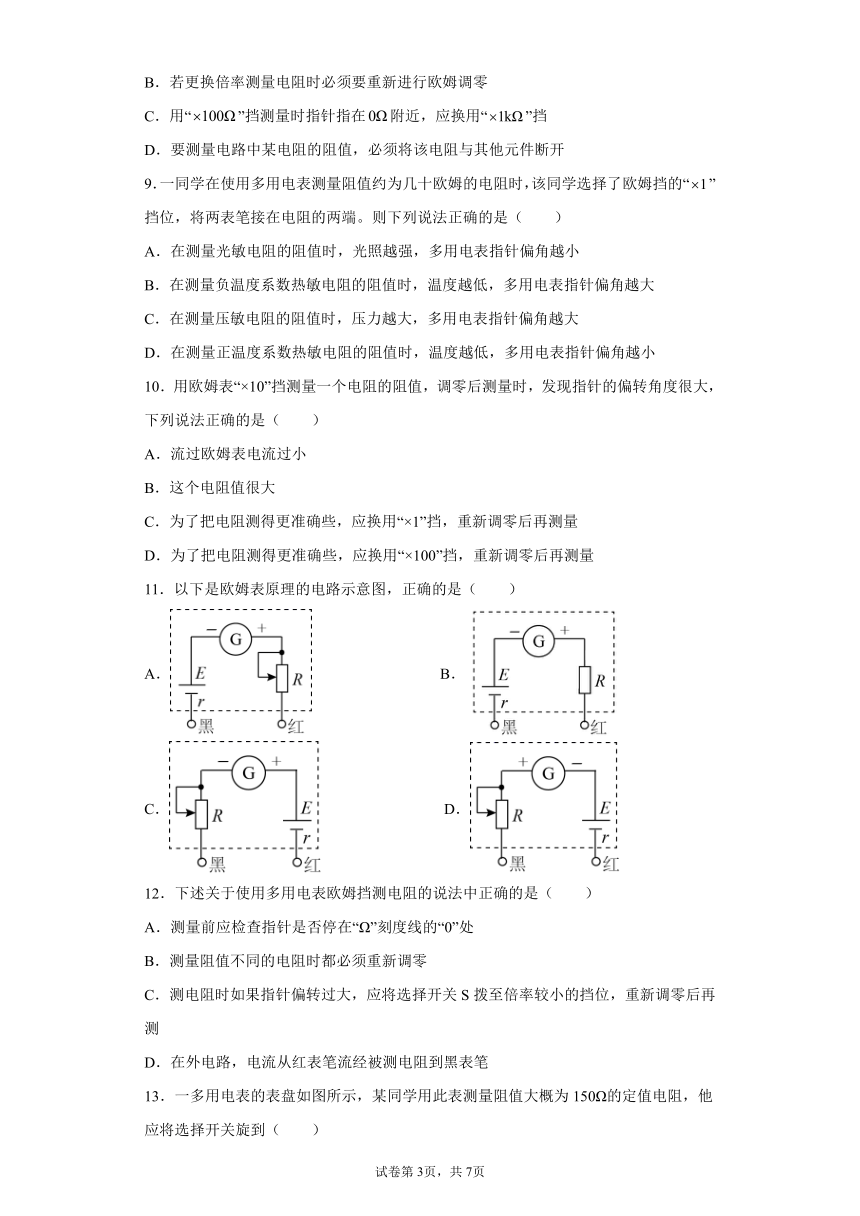

B．若更换倍率测量电阻时必须要重新进行欧姆调零
C．用“”挡测量时指针指在附近，应换用“”挡
D．要测量电路中某电阻的阻值，必须将该电阻与其他元件断开
9．一同学在使用多用电表测量阻值约为几十欧姆的电阻时，该同学选择了欧姆挡的“”挡位，将两表笔接在电阻的两端。则下列说法正确的是（　　）
A．在测量光敏电阻的阻值时，光照越强，多用电表指针偏角越小
B．在测量负温度系数热敏电阻的阻值时，温度越低，多用电表指针偏角越大
C．在测量压敏电阻的阻值时，压力越大，多用电表指针偏角越大
D．在测量正温度系数热敏电阻的阻值时，温度越低，多用电表指针偏角越小
10．用欧姆表“×10”挡测量一个电阻的阻值，调零后测量时，发现指针的偏转角度很大，下列说法正确的是（　　）
A．流过欧姆表电流过小
B．这个电阻值很大
C．为了把电阻测得更准确些，应换用“×1”挡，重新调零后再测量
D．为了把电阻测得更准确些，应换用“×100”挡，重新调零后再测量
11．以下是欧姆表原理的电路示意图，正确的是（　　）
A． B．
C． D．
12．下述关于使用多用电表欧姆挡测电阻的说法中正确的是（　　）
A．测量前应检查指针是否停在“Ω”刻度线的“0”处
B．测量阻值不同的电阻时都必须重新调零
C．测电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后再测
D．在外电路，电流从红表笔流经被测电阻到黑表笔

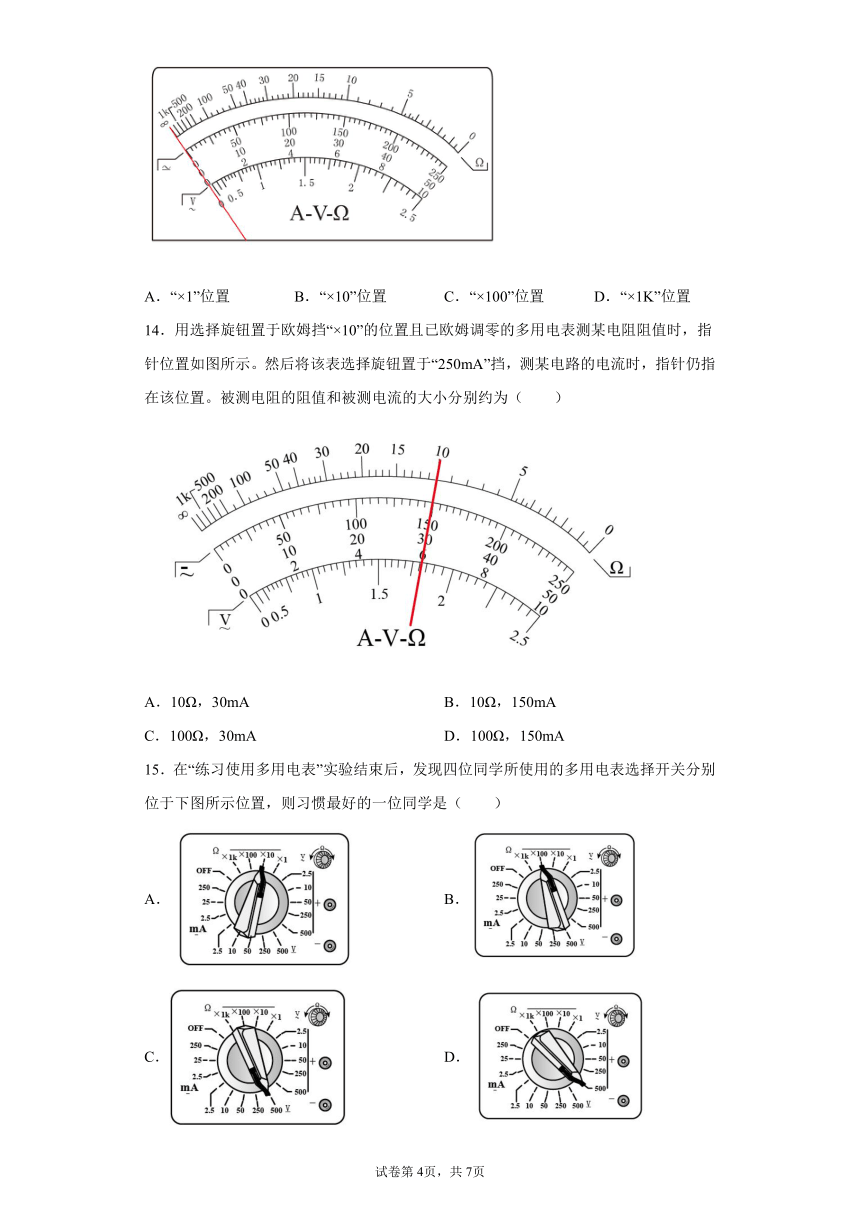

13．一多用电表的表盘如图所示，某同学用此表测量阻值大概为150Ω的定值电阻，他应将选择开关旋到（　　）
A．“×1”位置 B．“×10”位置 C．“×100”位置 D．“×1K”位置
14．用选择旋钮置于欧姆挡“×10”的位置且已欧姆调零的多用电表测某电阻阻值时，指针位置如图所示。然后将该表选择旋钮置于“250mA”挡，测某电路的电流时，指针仍指在该位置。被测电阻的阻值和被测电流的大小分别约为（　　）
A．10Ω，30mA B．10Ω，150mA
C．100Ω，30mA D．100Ω，150mA
15．在“练习使用多用电表”实验结束后，发现四位同学所使用的多用电表选择开关分别位于下图所示位置，则习惯最好的一位同学是（　　）
A． B．
C． D．
二、实验题

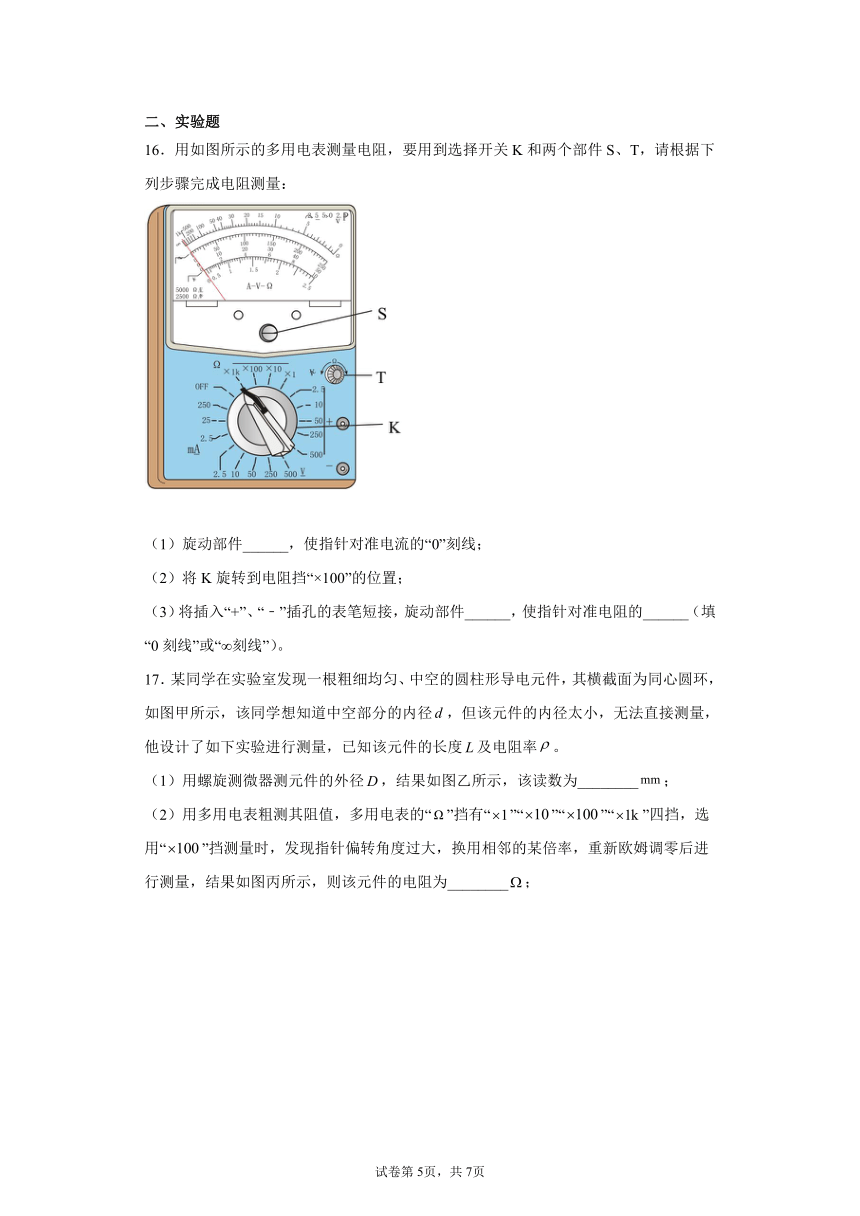

16．用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T，请根据下列步骤完成电阻测量：
（1）旋动部件______，使指针对准电流的“0”刻线；
（2）将K旋转到电阻挡“×100”的位置；
（3）将插入“+”、“﹣”插孔的表笔短接，旋动部件______，使指针对准电阻的______（填“0刻线”或“∞刻线”）。
17．某同学在实验室发现一根粗细均匀、中空的圆柱形导电元件，其横截面为同心圆环，如图甲所示，该同学想知道中空部分的内径，但该元件的内径太小，无法直接测量，他设计了如下实验进行测量，已知该元件的长度及电阻率。
（1）用螺旋测微器测元件的外径，结果如图乙所示，该读数为________；
（2）用多用电表粗测其阻值，多用电表的“”挡有“”“”“”“”四挡，选用“”挡测量时，发现指针偏转角度过大，换用相邻的某倍率，重新欧姆调零后进行测量，结果如图丙所示，则该元件的电阻为________；
（3）某同学选择合适的仪器与电路进行精确地测量该元件电阻，若测得该元件的电阻为，则元件的内径________。（用已知量和所测物理量的符号表示）
18．某同学要测量均匀新材料制成的圆柱体的电阻率，步骤如下：
（1）用游标卡尺测量其长度如图甲所示，由图可知其长度为L___________cm。
（2）用螺旋测微器测量其直径如图乙所示，由图可知其直径D＝___________mm。
（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘示数如图丙所示，则该电阻的阻值约为___________。
（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱体电阻R；开关S；导线若干；电流表A（量程0~30mA，内阻约30）；电压表V（量程0~3V，内阻约10k）；直流电源E（电动势4V，内阻不计）；滑动变阻器R1（阻值范围015，允许通过的最大电流2.0A）。
为减小测量误差，在实验中实验电路应采用图中的___________，但用此电路图测得的电阻值___________真实值（填“大于”“等于”或“小于”）。
A． B． C． D．
试卷第2页，共2页
试卷第1页，共1页
参考答案
1．B
【详解】
A．测量前必须进行欧姆档调零，且每一次换挡后都要重新调零，故A正确；
B．人是导体，人与导体接触时，人与导体并联并联阻值小于电阻阻值，用欧姆表测电阻时，不应用两手将表笔和待测电阻两端捏紧，故B错误；
C．测量电路中的电阻时，要将待测电阻与其他元件断开，故C正确；
D．多用电表使用完毕，应将选择开关旋到“OFF”或交流电压最高档，故D正确。
本题选错误的，故选B。
2．B
【详解】
A．测电阻前先保持红黑表笔分开，观察指针是否指向表盘最左端，确认是否要进行机械调零，之后根据被测电阻的大约阻值，将选择开关置于合适的挡位上，再将两表笔相接，进行欧姆调零，故A错误；
B．由于电流是从红表笔流入、黑表笔流出，所以红表笔与表内电池的负极相接，黑表笔与表内电池的正极相接，故B正确；
C．测电阻时，表针偏转角度越大，待测电阻值越小，故C错误；
D．实验结束，拔出红黑表笔，选择开关应置于OFF挡或交流电压最高挡，故D错误。
故选B。
3．B
【详解】
若红表笔插入多用表的正（+）插孔，则红表笔接在电源的负极，电流都要从红表笔流进多用电表。
故选B。
4．A
【详解】
A．其中1、2两档用来测电流，接1时分流电阻相对更小，故接1时电表的量程更大，第1档为大量程，那么S接2时量程较小，故A正确；
B．3、4档用来测电阻，其中黑表笔连接表内电池的正极，故B为黑表笔，A与电源的负极相连，A为红表笔，故B错误；
C．要测量电压，电流表应与电阻串联，由图可知当转换开关S旋到位置5、6时，即5、6两档用来测电压。因为6档共用一个表头，所以测电压时外部电源的正极应该接在A表笔上，故A为红表笔，故C错误；
D．要测量电压，电流表应与电阻串联，由图可知当转换开关S旋到位置5、6时，即5、6两档用来测电压。测量电压，电流表所串联的电阻越大，所测量电压值越大，故当转换开关S旋到6的量程比旋到5的量程大，故D错误。
故选A。
5．C
【详解】
A．使用多用电表时，电流从黑表笔流出，从红表笔流入。所以测量电路中电流时，需要把多用电表选择到相应量程的电流挡，红表笔接高电势。故A错误；
B．测量电阻时，由于双手手指与表笔金属部分接触会造成与被测电阻并联关系，会导致测量值偏小。故B错误；
C．测电阻时，若指针偏转角度较小，则所测电阻较大，应换较大倍率后，重新调零，再进行测量。故C正确；
D．多用电表选择欧姆挡，若多用电表的黑表笔接二极管的正极，红表笔接二极管的负极，二极管加的是正向电压，故测的电阻较小，指针偏转角度很大。故D错误。
故选C。
6．D
【详解】
A．双手提住两表笔金属杆，相当于在待测电阻两端并联了一个电阻，则测量值将偏小，故A错误；
B．测时发现指针偏转角度过小，说明待测电阻阻值对于所选倍率偏大，则必需增大倍率，重新调零后再进行测量，故B错误；
C．选择“”倍率测量时发现指针位于20与30正中间，由于欧姆挡表盘是左密右疏，所以此时的测量值应小于250Ω，但一定大于200Ω，故C错误；
D．设欧姆表表头的满偏电流为Ig，内阻为R，欧姆调零的实质是调节R使表头满偏，在测量待测电阻Rx时通过电流值来间接反应阻值，即
由于欧姆表内的电池使用时间太长，会造成电动势下降和电池内阻的增大，此时调零即把R调小，则根据上式可知，通过待测电阻的电流将比电池正常时偏小，所以测得的阻值比实际值偏大，故D正确。
故选D。
7．B
【详解】
由题意可知，测得
Uad＝5.0V
测量的是电源，测得
Ucd＝0V
Ubc＝0V
说明在b→R′→c→L→d之外有断路现象；测得
Uab＝5.0V
说明a、b之间有断路之处，所以断路是在电阻R上，ACD错误，B正确。
故选B。
8．C
【详解】
A．欧姆表的红表笔插“”插孔，黑表笔插“”插孔，“”与电源负极相连，“”与电源正极相连；A不符合题意；
C．用“”挡测量时指针指在附近，则说明电阻小，要换小量程的，C符合题意；
B．每换档位要进行欧姆调零， C不符合题意；
D．欧姆表测电阻必须将该电阻与其他元件断开，D不符合题意。
故选C。
9．C
【详解】
A．光敏电阻的阻值随光照强度的增强而减小，所以光照越强，阻值越小，多用电表指针偏角越大，A错误；
B．负温度系数热敏电阻的阻值随温度的升高而减小，温度越低，电阻越大，多用电表指针偏角越小，B错误；
C．压敏电阻的阻值随压力的增加而减小，所以压力越大，阻值越小，多用电表指针偏角越大，C正确；
D．正温度系数热敏电阻的阻值随温度的升高而增大，所以温度越低，阻值越小，多用电表指针偏角越大，D错误。
故选C。
10．C
【详解】
用欧姆表测电阻时为了减小误差，应使指针指在表盘中央附近，调零后测量时发现指针的偏转角度很大，因此为了使偏角减小，应缩小其倍率值，故应选用“×1”挡，重新调零后再测量。
故选C。
11．C
【详解】
AB．欧姆表的红、黑表笔分别与内部电源的负、正极相连，故AB错误；
CD．闭合电路中的外电路，电流从电源的正极流向负极，对于电流表电流应从正接线柱进、从负接线柱出，故C正确，D错误。
故选C。
12．C
【详解】
A．测量前应检查指针是否停在“A”刻度线的“0”处，即电阻的无穷大处，选项A错误；
B．欧姆表换挡时必须重新调零，同一挡时测不同电阻不需要重新调零，选项B错误；
C．测电阻时如果指针偏转过大，所测电阻较小，应将选择开关S拨至倍率较小的挡位，重新调零后再测，选项C正确；
D．测电阻时，电流从红表笔流入多用表，从黑表笔流出，在外电路，经被测电阻回到红表笔，选项D错误。
故选C。
13．B
【详解】
指针指在表盘的三分之一到三分之二之间读数比较准确，定值电阻阻值大概为150Ω，为了精确测量选择开关旋到“×10”位置。
故选B。
14．D
【详解】
由图示可知，被测电阻阻值为
择旋钮置于“250mA”电流挡，由表盘可知其分度值是，则电流表示数为。
故选D。
15．D
【详解】
多用电表使用完毕要把选择开关置于OFF档或交流电压 最高档，有图示可知，图D是正确的。
故选D。
16．S T 0刻线
【详解】
（1）[1] 电表使用前要旋转机械调零旋钮S进行机械调零，使指针对准电流的0刻线。
（2）[2] [3] 将插入“+”、“﹣”插孔的表笔短接，旋动欧姆调零旋钮T，使指针对准电阻的0刻线
17．6.006 90
【详解】
（1）根据螺旋测微器的读数规则，可读出该元件的外径
（2）选用“”挡测量时，发现指针偏转角度过大，应该换用相邻较小的“”倍率，则指针所指位置电阻读数为
（3）根据电阻定律，有
又因为
联立两式可得
18．10.230 4.950 120 A 小于
【详解】
(1)由图甲所示游标卡尺可知，游标尺是20分度的，游标尺的精度是0.05mm，其示数是：102mm+6×0.05mm=102.30mm
(2)由图螺旋测微器可知，其示数是：4.5mm+45.0×0.01mm=4.950mm；
(3)多用电表的电阻“×10”挡，由图可知该电阻的阻值约为120Ω；
(4)通过待测电阻的最大电流约为
由题意可知，待测电阻阻值不是远大于电流表内阻，电流表应采用外接法，待测电阻阻值大于滑动变阻器最大阻值，为测多组实验数据，滑动变阻器应采用分压接法，由此可知，应选择图A所示实验电路。电流表采用外接法，所测的电流偏大，根据欧姆定律可知被测阻值偏小，故小于真实值。答案第1页，共2页
