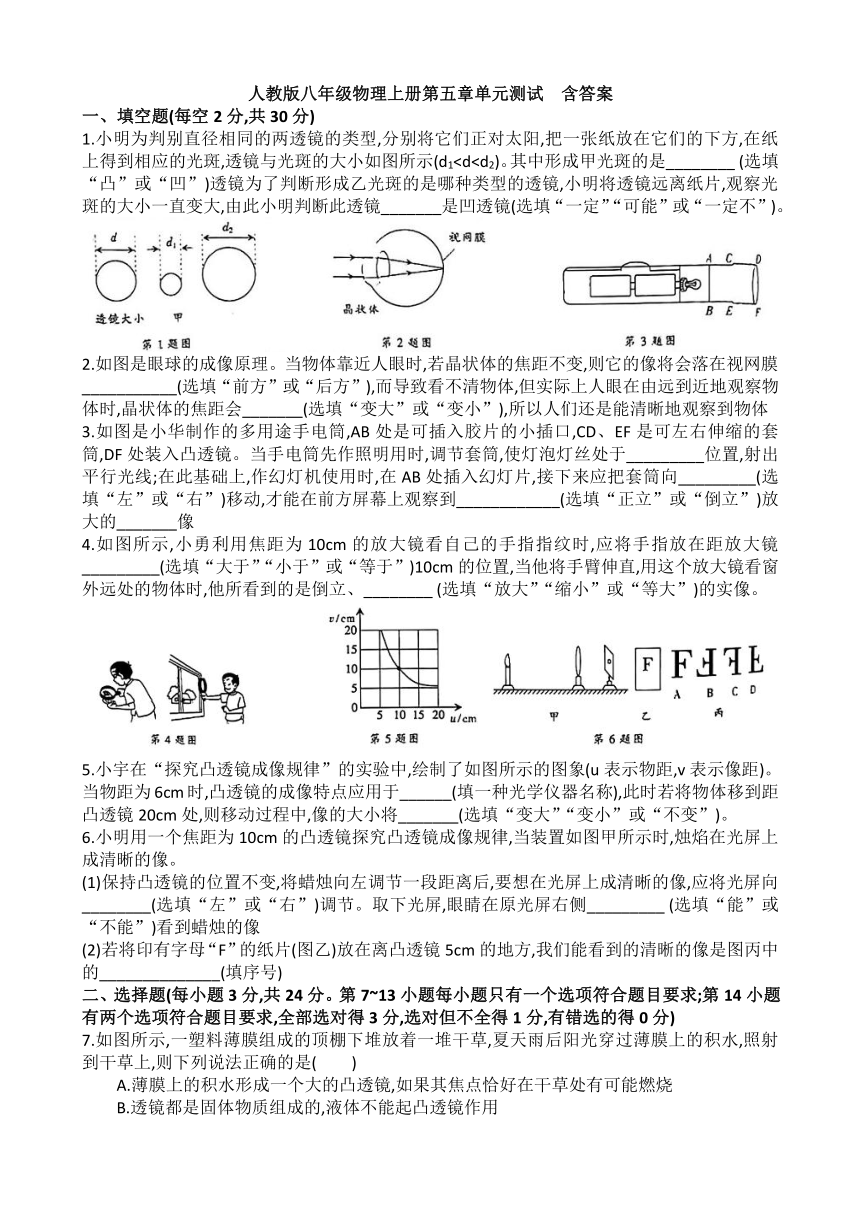

人教版八年级物理上册第五章透镜及其应用 单元测试 含答案

人教版八年级物理上册第五章单元测试 含答案
一、填空题(每空2分,共30分)
1.小明为判别直径相同的两透镜的类型,分别将它们正对太阳,把一张纸放在它们的下方,在纸上得到相应的光斑,透镜与光斑的大小如图所示(d12.如图是眼球的成像原理。当物体靠近人眼时,若晶状体的焦距不变,则它的像将会落在视网膜___________(选填“前方”或“后方”),而导致看不清物体,但实际上人眼在由远到近地观察物体时,晶状体的焦距会_______(选填“变大”或“变小”),所以人们还是能清晰地观察到物体
3.如图是小华制作的多用途手电筒,AB处是可插入胶片的小插口,CD、EF是可左右伸缩的套筒,DF处装入凸透镜。当手电筒先作照明用时,调节套筒,使灯泡灯丝处于_________位置,射出平行光线;在此基础上,作幻灯机使用时,在AB处插入幻灯片,接下来应把套筒向_________(选填“左”或“右”)移动,才能在前方屏幕上观察到____________(选填“正立”或“倒立”)放大的_______像
4.如图所示,小勇利用焦距为10cm的放大镜看自己的手指指纹时,应将手指放在距放大镜_________(选填“大于”“小于”或“等于”)10cm的位置,当他将手臂伸直,用这个放大镜看窗外远处的物体时,他所看到的是倒立、________ (选填“放大”“缩小”或“等大”)的实像。
5.小宇在“探究凸透镜成像规律”的实验中,绘制了如图所示的图象(u表示物距,v表示像距)。当物距为6cm时,凸透镜的成像特点应用于______(填一种光学仪器名称),此时若将物体移到距凸透镜20cm处,则移动过程中,像的大小将_______(选填“变大”“变小”或“不变”)。
6.小明用一个焦距为10cm的凸透镜探究凸透镜成像规律,当装置如图甲所示时,烛焰在光屏上成清晰的像。
(1)保持凸透镜的位置不变,将蜡烛向左调节一段距离后,要想在光屏上成清晰的像,应将光屏向________(选填“左”或“右”)调节。取下光屏,眼睛在原光屏右侧_________ (选填“能”或“不能”)看到蜡烛的像
(2)若将印有字母“F”的纸片(图乙)放在离凸透镜5cm的地方,我们能看到的清晰的像是图丙中的______________(填序号)
二、选择题(每小题3分,共24分。第7~13小题每小题只有一个选项符合题目要求;第14小题有两个选项符合题目要求,全部选对得3分,选对但不全得1分,有错选的得0分)
7.如图所示,一塑料薄膜组成的顶棚下堆放着一堆干草,夏天雨后阳光穿过薄膜上的积水,照射到干草上,则下列说法正确的是( )
A.薄膜上的积水形成一个大的凸透镜,如果其焦点恰好在干草处有可能燃烧
B.透镜都是固体物质组成的,液体不能起凸透镜作用
C.起凸透镜作用的应是塑料薄膜
D.水和塑料薄膜共同起凹透镜作用
8.近视眼和远视眼的成因示意图如图所示,下列说法正确的是( )
A.甲是远视眼,应戴凹透镜矫正 B.甲是近视眼,晶状体折光能力较弱
C.乙是远视眼,应戴凸透镜矫正 D.乙是近视眼,晶状体折光能力较弱
9.小明在做“探究凸透镜成像规律”的实验时,将点燃的蜡烛放在距凸透镜32cm处,在透镜另一侧距离透镜18cm处的光屏上得到烛焰清晰的像,则( )
A.光屏上所成的是倒立、放大的实像
B.光屏上所成的是倒立、等大的实像
C.该透镜的焦距f的取值范围为9cmD.该透镜的焦距f的取值范围为18cm10.如图所示,F1、F2是凸透镜的焦点,S是放在凸透镜前的点光源S'为S经凸透镜所成的像。当光源S沿平行主光轴的方向远离透镜移动时,像S'向透镜移动的情况是( )
A.沿平行主光轴方向 B.沿S'与F2连线方向
C.沿S'与O连线方向 D.沿F1与S'连线方向
11.洛阳隋唐城遗址植物园每年都会吸引大批游客前来游玩,如图所示为小李在植物园游玩时用照相机拍摄的照片,下列有关说法正确的是( )
A.相机的镜头相当于凹透镜,可用于矫正远视眼
B.照相机底片上成的是正立、缩小的实像
C.若小李想将桥拍大点,应该使照相机离桥近些,同时将镜头向外旋出
D.若相机远离石桥,则桥在相机中成的像变大
12.关于如图所示的望远镜,下列说法正确的是( )
A.它的目镜和物镜作用相同
B.它的物镜相当于放大镜,用来把像放大
C.它的物镜的作用是使远处的物体在焦点附近成虚像
D.它的物镜的直径做得大些,能会聚更多的光,使所成的像更加明亮
13.在下列实像与虚像的讨论中,正确的是( )
A.人眼既能看到实像又能看到虚像,而屏幕上只能呈现实像,不能呈现虚像
B.虚像是人们的幻觉,并没有光线进入人眼,所以不能用光屏得到,也不能直接用眼看到
C.由光的反射只能形成虚像,由光的折射只能形成实像
D.平面镜只能形成虚像,凸透镜只能形成实像
14.(双选)烛焰和光屏的中心在凸透镜主光轴上,它们的初位置如图所示,凸透镜的焦距为10cm。下列操作不可能使烛焰在光屏上成清晰像的是( )
A.仅将蜡烛移至刻度线M的左侧某处 B.仅将光屏移至刻度线P的左侧某处
C.仅将凸透镜向左移至刻度线N处 D.将透镜右移3cm,且光屏移至刻度线Q的右侧某处
三、作图题(每小题3分,共12分)
15.如图,F点既是图示凸透镜的焦点,也是图示凹透镜的焦点,请画出图中两条平行于主光轴的光线经过两个透镜的光路图。
16.如图所示,凸透镜斜放,其主光轴与水平方向成45°角,F是焦点。一条入射光线经过凸透镜折射后,入射到水平放置的平面镜上被反射。请完成光路图,画出入射到凸透镜的入射光线和经平面镜反射的反射光线并标注出反射角的大小。
17.如图所示,S为蜡烛,S′为蜡烛通过凸透镜所成的像,请通过作光路图的方法在图中标出凸透镜和其左焦点F的位置。
18.如图所示,O1O2为凸透镜L的主光轴,O为光心,F为焦点,AB为从光源A点发出的一条延长线过右侧焦点F的入射光线。请你在图中画出该入射光线AB经凸透镜折射后的光线。
四、实验探究题(每空2分,共34分)
19.在“探究凸透镜成像的规律”的实验中,如图1所示,小明用高为4cm的蜡烛作为物体,把凸透镜固定在光具座50cm刻度线处不动。下表是小明记录的凸透镜成实像时的部分实验数据(数据记录时取整数):
(1)分析表中数据可知,实验中所用凸透镜的焦距为____________cm
(2)在第3次实验时,小明不小心用手指尖触碰到了凸透镜,光屏上_________(选填“会”或“不会”)出现手指尖的像。
(3)根据实验数据推测,当把物体放在光具座“0”刻度线处时,物体通过凸透镜所成实像的高度_________(选填“大于”“小于”或“等于”)2cm。
(4)随着蜡烛因燃烧而变短,光屏上成的像将向上移动。为了使像能继续成在光屏中央,这时最简单合理的调整是__________
A.只需将凸透镜向上移动些 B.只需将光屏向下移动些
C.将凸透镜和光屏向下移一些 D.只需将蜡烛适当向上调一些
(5)小明完成实验后,又找来一个装有水的圆柱形玻璃瓶,把一支铅笔放在玻璃瓶的一侧,透过瓶和水可以看到那支笔,如图2所示。将铅笔由靠近玻璃瓶的位置向远处慢慢移动的过程中,铅笔所成像的______(选填“长短”“粗细”或“笔尖朝向”)一直不会有明显的变化。
20.小华用自制的水凸透镜(当向水凸透镜里注水时焦距变小,抽水时焦距变大)来探究“凸透镜成像规律”。
(1)如图甲所示,让一束平行于主光轴的光射向水凸透镜,在光屏上出现一个最小最亮的光斑,则此水凸透镜的焦距为________cm
(2)小华将蜡烛、水凸透镜和光屏调整至图乙所示的位置时,光屏上出现清晰的烛焰像,它的成像原理与_______ (选填“照相机”“幻灯机”或“放大镜”)相同,小华接着在蜡烛和光屏位置都不变的情况下,将水凸透镜移至光具座_________cm刻度处,再次得到清晰的烛焰像,然后小华利用注射器从水凸透镜中向外抽少许水,光屏上原来清晰的像变得模糊不清,小华要想重新得到清晰的烛焰像,在蜡烛和水凸透镜的位置都不变的情况下,应将光屏向________(选填“远离”或“靠近”)水凸透镜的方向移动。
(3)若在图乙中烛焰和水凸透镜之间放一片远视眼镜的镜片,则将光屏向_________(选填“左”或“右”)移动才能再次看到清晰的像。
(4)将蜡烛移至一倍焦距与二倍焦距之间某处,光屏上成清晰的像。设想烛焰中心以1cm/s的速度垂直于光具座向下运动,光屏上的像_______ (选填“向上”或“向下”)移动,移动的速度_____(选填“大于”“小于”或“等于”)1cm/s。
21.因为请假,小明没有做“探究凸透镜成像规律”的实验,学习课本知识“凸透镜成像的规律”后,小明向老师申请进实验室重新做这个实验。为此,老师提供的器材有:光具座、一个凸透镜、一个光屏、一支蜡烛、一盒火柴等器材供小明选用,进行实验。请完成下列问题
(1)小明按顺序放置好器材后,小明看教辅书上说应该使“三心等高”,小明该怎么做_____________________________________________________________-
(2)调整好实验器材后,小明发现仅移动光屏无论如何都得不到清晰的像,造成这种现象的原因是____________________________________________
(3)小明在实验后,用装有6个发光二极管的有方格的白纸板代替蜡烛做发光物体(如图),又 用同样大小方格的白纸做光屏,这种改进的优点是_________________。(写出一种即可)
(4)若凸透镜焦距为10cm,小明发现发光体在凸透镜前18cm处时,在透镜的另一侧的光屏上呈现清晰的像,在此基础上,小明做了下面两个观察实验:
①保持发光体、凸透镜位置不变,取下光屏,当眼睛处于图示位置时,能看到发光体的像吗
___________选填“能”或“不能”)。
②然后,小明把发光体放在原来光屏的位置,再保持凸透镜和发光体位置不变,光屏放在凸透镜另一侧,调整光屏的位置直到在屏上出现清晰的像。则此时光屏上呈现的像的性质是( )
A.倒立放大的实像 B.正立放大的虚像
C.倒立缩小的实像 D.倒立等大的实像
答案
1.凸 可能
2. 后方 变小
3.凸透镜的焦点 右 倒立 实
4.小于 缩小
5.投影仪(答案不唯一) 变小
6.(1)左 能 (2)A
7~11 ACCBC 12~13 DA 14BC
15.16.
17.18.
19.(1)10 (2)不会 (3)小于 (4)D (5)粗细
20.(1)10 (2)照相机 25 远离 (3)左 (4)向上 大于
21.(1)将蜡烛、凸透镜、光屏靠近,调节焰心、透镜光心、光屏中心在同一高度(合理即可)
(2)蜡烛到凸透镜的距离小于等于焦距(或光具座不够长)
(3)方便比较物与像的大小(答案不唯一)
(4)①能 ②C
