设计中的人机关系

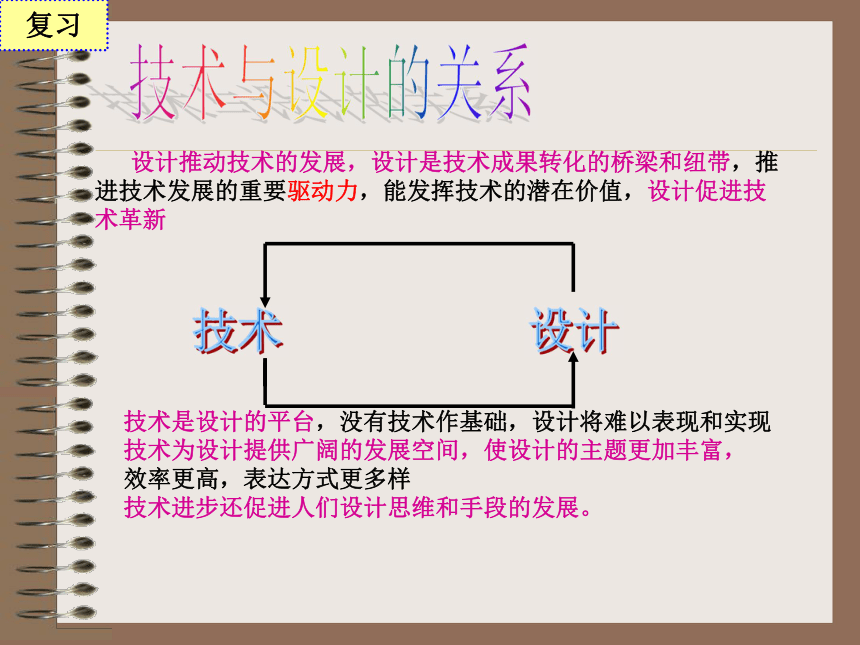

设计推动技术的发展，设计是技术成果转化的桥梁和纽带，推进技术发展的重要驱动力，能发挥技术的潜在价值，设计促进技术革新
技术是设计的平台，没有技术作基础，设计将难以表现和实现
技术为设计提供广阔的发展空间，使设计的主题更加丰富，
效率更高，表达方式更多样
技术进步还促进人们设计思维和手段的发展。
复习

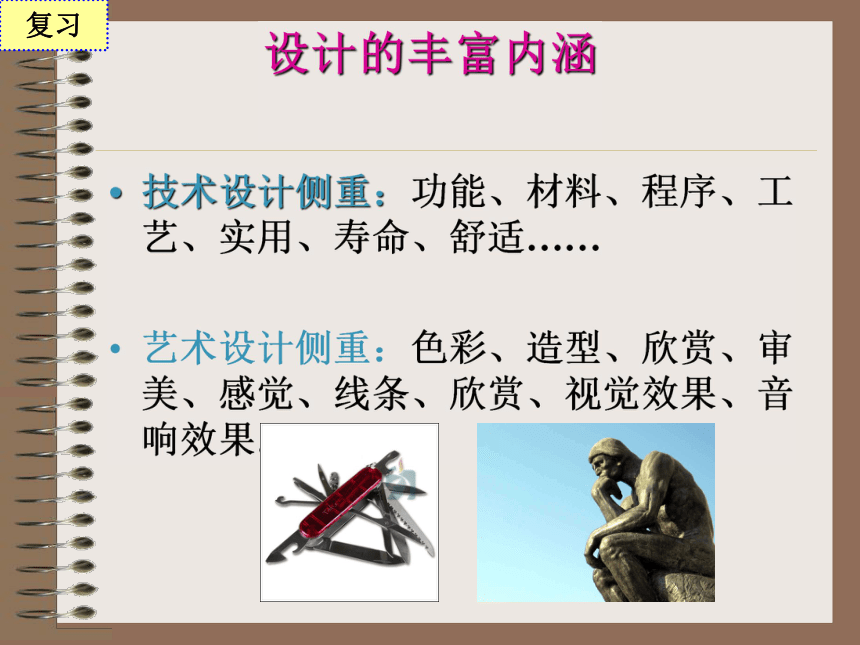

设计的丰富内涵
技术设计侧重：功能、材料、程序、工艺、实用、寿命、舒适……
艺术设计侧重：色彩、造型、欣赏、审美、感觉、线条、欣赏、视觉效果、音响效果……
复习

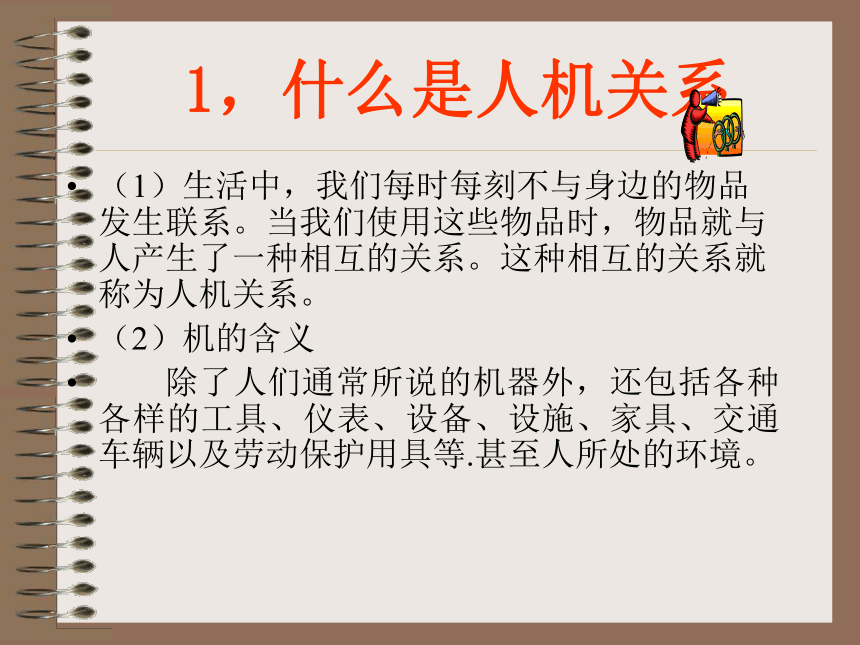

1，什么是人机关系
（1）生活中，我们每时每刻不与身边的物品发生联系。当我们使用这些物品时，物品就与人产生了一种相互的关系。这种相互的关系就称为人机关系。
（2）机的含义
除了人们通常所说的机器外，还包括各种各样的工具、仪表、设备、设施、家具、交通车辆以及劳动保护用具等.甚至人所处的环境。

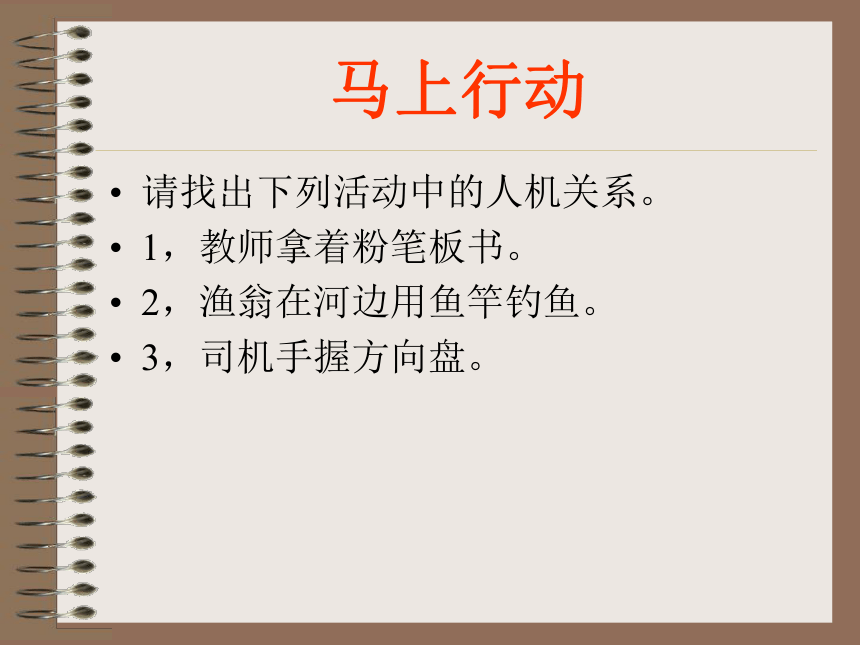

马上行动
请找出下列活动中的人机关系。
1，教师拿着粉笔板书。
2，渔翁在河边用鱼竿钓鱼。
3，司机手握方向盘。

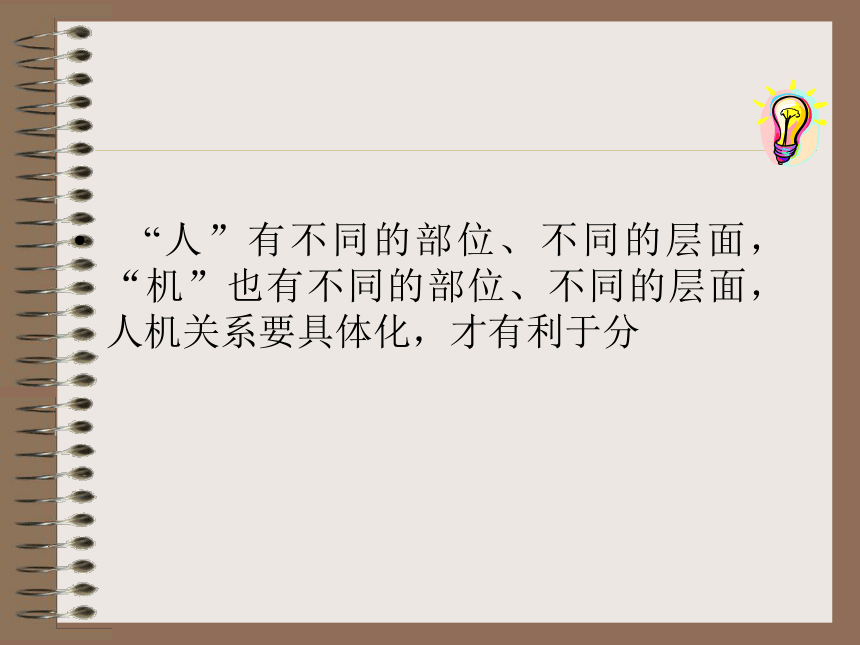

“人”有不同的部位、不同的层面，“机”也有不同的部位、不同的层面，人机关系要具体化，才有利于分

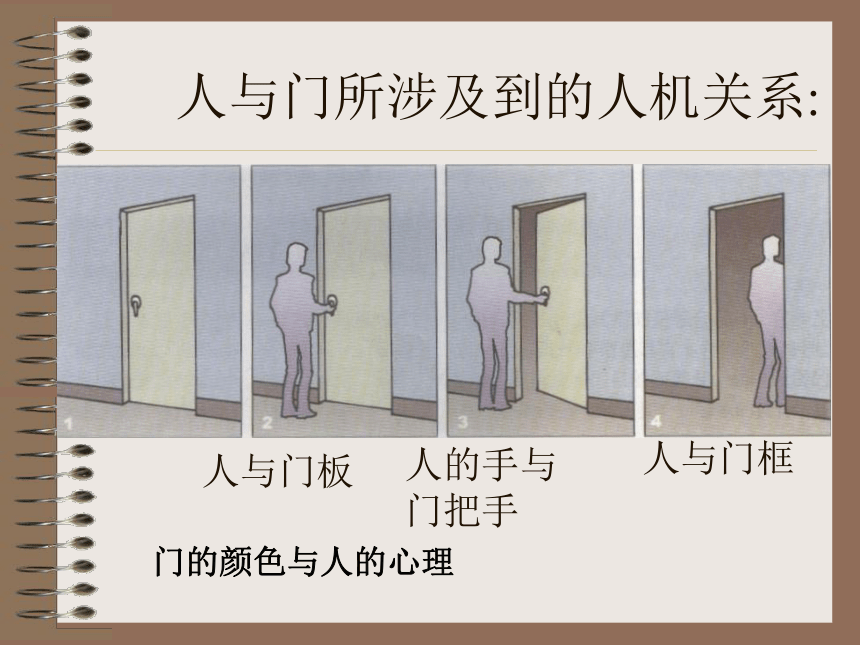

人与门所涉及到的人机关系:
人与门板
人的手与门把手
人与门框
门的颜色与人的心理

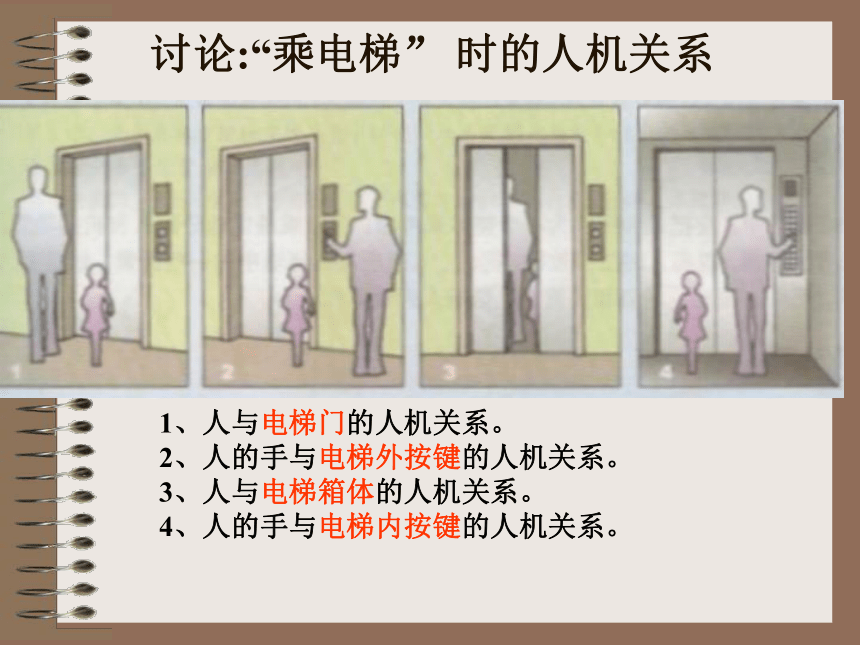

讨论:“乘电梯” 时的人机关系
1、人与电梯门的人机关系。
2、人的手与电梯外按键的人机关系。
3、人与电梯箱体的人机关系。
4、人的手与电梯内按键的人机关系。

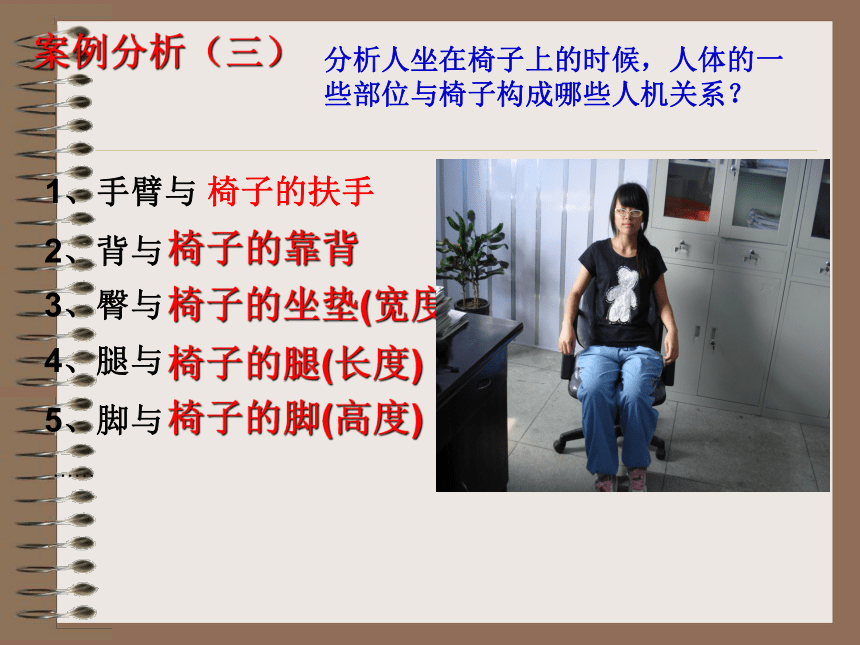

案例分析（三）
分析人坐在椅子上的时候，人体的一些部位与椅子构成哪些人机关系？
1、手臂与 椅子的扶手
2、背与
3、臀与
4、腿与
5、脚与
……
椅子的靠背
椅子的坐垫(宽度)
椅子的腿(长度)
椅子的脚(高度)

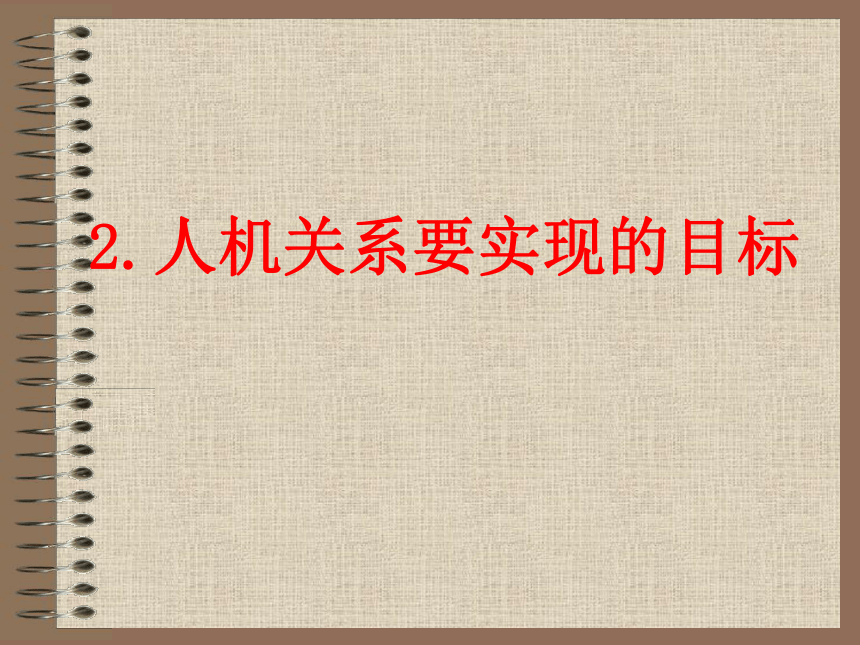

2.人机关系要实现的目标

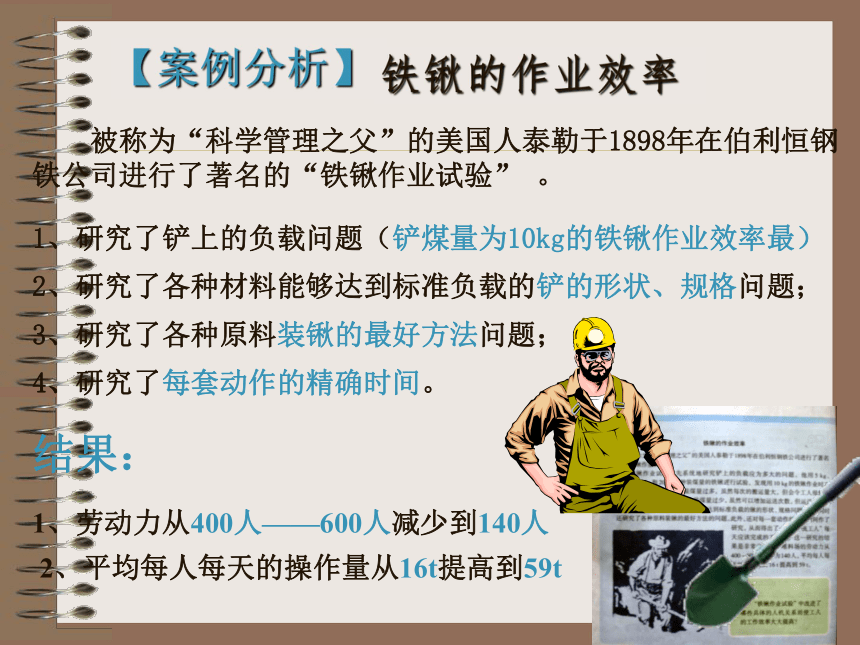

【案例分析】
被称为“科学管理之父”的美国人泰勒于1898年在伯利恒钢铁公司进行了著名的“铁锹作业试验” 。
1、研究了铲上的负载问题（铲煤量为10kg的铁锹作业效率最）
2、研究了各种材料能够达到标准负载的铲的形状、规格问题；
3、研究了各种原料装锹的最好方法问题；
4、研究了每套动作的精确时间。
铁锹的作业效率
结果：
1、劳动力从400人——600人减少到140人
2、平均每人每天的操作量从16t提高到59t

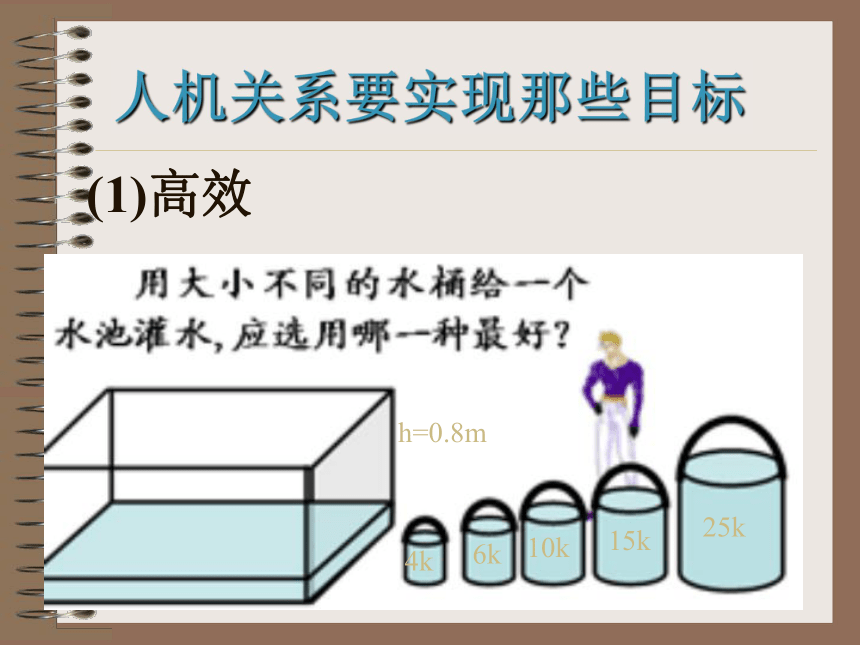

(1)高效
人机关系要实现那些目标
h=0.8m
4k
6k
10k
15k
25k
2——健康
人在长期使用产品过程中不会对健康造成不良的影响。
交通警和建筑工
高噪音、高污染的工作环境
以上的人机关系好吗？
合适的人机关系应该是什么样的呢？
人机关系要实现的目标2——健康
第31页马上行动
a.椅背设计太靠后，正常坐姿时靠不上
b.椅面太过倾斜，会导致人体自然下滑
c.椅背设计太低，支持不住人的身体
d.椅面与人体接触面积太小
(3)舒适
人在使用产品的过程中，人体能处于自然的状态，操作或使用的姿势能够在人们自然、正常的肢体活动范围之内，从而使人不致过早地产生疲劳。
思考：
你觉得右边两幅图中的小工具，哪个使用起来更舒适？为什么？
想一想，生活中还有哪些类似的例子
4——安全
在操作和使用产品过程当中，对人体不会构成生理上的伤害。
剃须刀
电烙铁
举例：汽车的安全带设计，床前的护栏设计等等
在我们学校有哪此地方实现了人机关系中的安全目标？
想一想:
在设计中,人机关系除要考虑高效、健康、舒适、安全外，还要实现哪些目标？请再列举一、二个。
环保
美观
经济
下面设计中人机关系不合理的是（ ）A．浴室内的防滑地毯
B．外部褶皱的纸杯C．人行道上的盲道D．感应水龙头
5、一些宾馆安装了带有感应装置的自动门，当人走近时门会自动打开，这主要体现了人机关系中的什么目标：（ ）
A．安全 B．高效 C．舒适 D．健康
3.如何实现合理的人机关系
首先应该明确设计涉及哪些人机关系。
其次要考虑这些人机关系涉及哪些因素和技术指标。
在实现合理的人机关系的设计中，我们还应该注意处理好以下几个方面的关系。
(1) 普通人群与特殊人群.
马上行动
如图所示的地下通道，你认为其设计忽略了哪些人群的需要
盲人\坐轮椅的人
讨论: 上图设计中考虑到了哪些特殊人群的需要？
坐轮椅的残疾人乘座这辆公共汽车方便吗？如果不方便，应如何改进？
静态的人与动态的人
小辞典：
静态尺寸是指人的构造尺寸；
动态尺寸是指人的功能尺寸，
包括人的动作范围、体形变
化等测量数据。
人在使用产品的时候处于静态和动
态两种状态交替之中，因此，设计
的产品不但要符合人体的静态尺寸
，也要符合人体的动态尺寸。
二、静态的人与动态的人
温州23岁男子吴西子在南京市“激情60秒”演播厅外表演了缩骨功。只见身高1.71米、体重67公斤的吴西子缩进了一只长60厘米、宽30厘米、高40厘米箱子里，他的柔韧度令人叫绝。
三、人的生理需求与人的心理需求
生理需求
温
饱
心理需求
衣
食
漂亮
品味
美观
情调
影响人的心理需求的五个因素
视觉：对产品的色彩、形态，空间的关系的感觉，感受。
听觉：对产品的声音的感觉
味觉：对产品的口味的感觉
嗅觉：对产品的气味的感觉
触觉：手、足、皮肤对产品的感觉
颜色对人心理的影响
色彩的搭配直接影响人们对设计的第一印象
红
喜庆、热情，停止、危险，警示
白
纯洁，神圣，高雅，轻，飘
黑
有力，坚固，沉重，神秘，严肃，罪恶
蓝
诚实、认真、深思、博大、忧郁
黄
明朗、开心、生命、温和、舒服
绿
年青、自然、和平、健康，希望、友谊
四、信息的交互
这两种电话有什么区别？
一个有液晶屏，另一个没有
液晶屏有什么作用？
信息的交互
上下箭头是电梯
反馈给人的一种
形式，如向上箭
头亮表示电梯正
在向上运动
通过开门和关门键，人可以发出开门或关门的指令
人对电梯发出指令的工具，如：去八楼，只要按8号键
电梯反馈现在的位置
当电梯到达指定楼层时蜂鸣器会发出声音提醒乘客
人与电梯的互动过程
归纳小结
二、实现合理的人机关系应该注意处理好以下几个方面：
一、普通人群与特殊人群
二、静态的人与动态的人
三、生理需求与心理需求
四、人机之间信息的交互
一、人机关系要实现的目标：
高效，健康，舒适，安全
课内练习
1、指出下列人机关系中存在的不合理之处
2、评价下列物品的人机关系，分析如何实现人机关系的目标.如有不合理之处，请你指出，并提出改进建议
1、观察日常生活中你所使用的物品，看看有没有在人机关系方面存在不合理之处，并提出你的改进设想
2、完成同步检测对应的练习
五、课后作业：
