法拉第电磁感应定律
基础巩固
1.(多选)
如图所示,闭合开关S,将条形磁铁插入闭合线圈,第一次用时0.2 s,第二次用时0.4 s,并且两次磁铁的起始和终止位置相同,则( )
A.第一次线圈中的磁通量变化较快
B.第一次电流表G的最大偏转角较大
C.第二次电流表G的最大偏转角较大
D.若断开S,电流表G均不偏转,故两次线圈两端均无感应电动势
2.
如图所示,在竖直向下的匀强磁场中,将一个水平放置的金属棒ab以水平初速度v0抛出,设运动的整个过程中不计空气阻力,金属棒始终保持水平,则金属棒在运动过程中产生的感应电动势大小将( )
A.越来越大 B.越来越小
C.保持不变 D.无法确定
3.下列各图中,相同的条形磁铁穿过相同的线圈时,线圈中产生的感应电动势最大的是( )

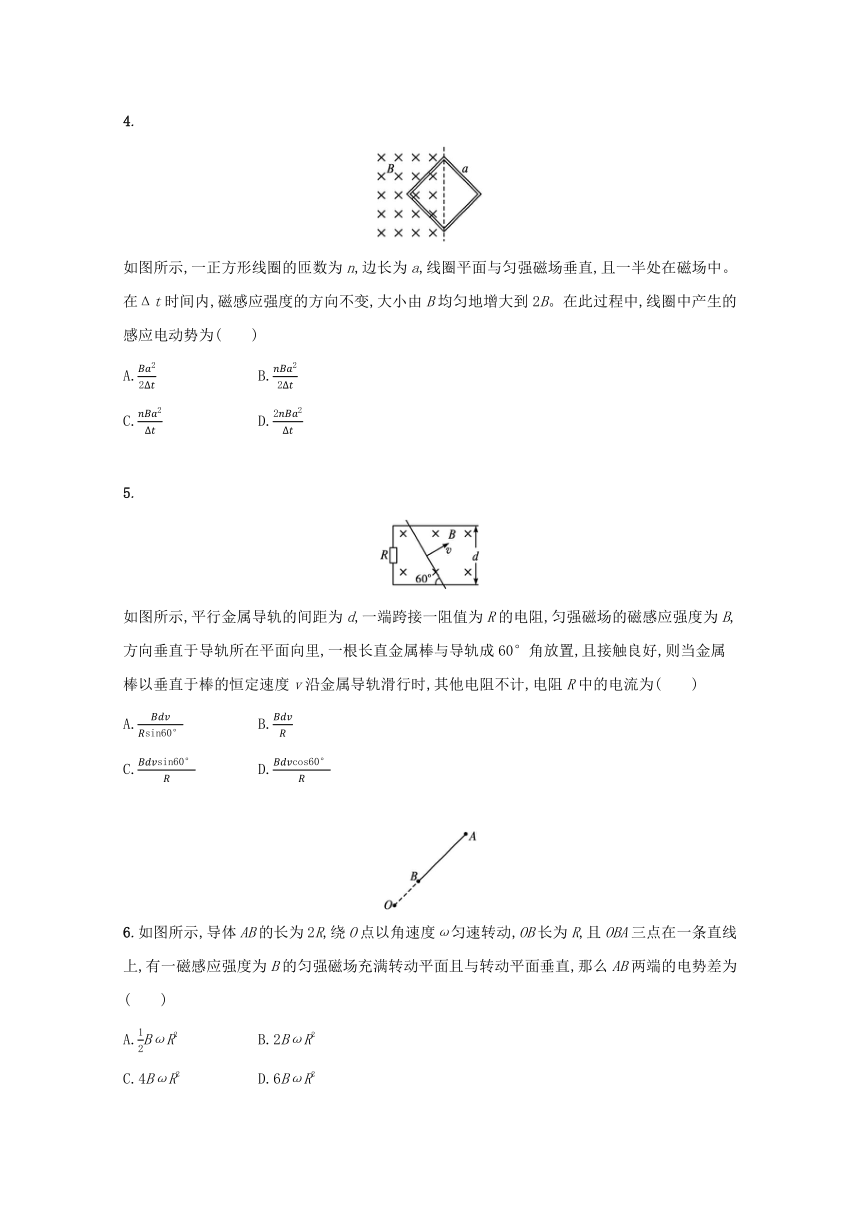

4.
如图所示,一正方形线圈的匝数为n,边长为a,线圈平面与匀强磁场垂直,且一半处在磁场中。在Δt时间内,磁感应强度的方向不变,大小由B均匀地增大到2B。在此过程中,线圈中产生的感应电动势为( )
A. B.
C. D.
5.
如图所示,平行金属导轨的间距为d,一端跨接一阻值为R的电阻,匀强磁场的磁感应强度为B,方向垂直于导轨所在平面向里,一根长直金属棒与导轨成60°角放置,且接触良好,则当金属棒以垂直于棒的恒定速度v沿金属导轨滑行时,其他电阻不计,电阻R中的电流为( )
A. B.
C. D.
6.如图所示,导体AB的长为2R,绕O点以角速度ω匀速转动,OB长为R,且OBA三点在一条直线上,有一磁感应强度为B的匀强磁场充满转动平面且与转动平面垂直,那么AB两端的电势差为( )
A.BωR2 B.2BωR2
C.4BωR2 D.6BωR2
7.
如图所示,边长为a的正方形闭合线框ABCD在匀强磁场中绕AB边匀速转动,磁感应强度为B,初始时刻线框所在平面与磁感线垂直,经过t时刻转过120°角,求:
(1)线框内感应电动势在t时间段内的平均值;
(2)转过120°角时感应电动势的瞬时值。
参考答案：
基础巩固
1.(多选)
如图所示,闭合开关S,将条形磁铁插入闭合线圈,第一次用时0.2 s,第二次用时0.4 s,并且两次磁铁的起始和终止位置相同,则( )
A.第一次线圈中的磁通量变化较快
B.第一次电流表G的最大偏转角较大
C.第二次电流表G的最大偏转角较大
D.若断开S,电流表G均不偏转,故两次线圈两端均无感应电动势
解析两次磁通量变化相同,第一次时间短,则第一次线圈中磁通量变化较快,故A正确。感应电动势的大小与磁通量的变化率成正比,磁通量的变化率大,感应电动势大,产生的感应电流大,故B正确,C错误。断开开关,电流表不偏转,故感应电流为零,但感应电动势不为零,故D错误。故选A、B。
答案AB
2.
如图所示,在竖直向下的匀强磁场中,将一个水平放置的金属棒ab以水平初速度v0抛出,设运动的整个过程中不计空气阻力,金属棒始终保持水平,则金属棒在运动过程中产生的感应电动势大小将( )
A.越来越大 B.越来越小
C.保持不变 D.无法确定
解析金属棒做平抛运动,水平速度不变,且水平速度即为金属棒垂直切割磁感线的速度,故感应电动势保持不变。
答案C
3.下列各图中,相同的条形磁铁穿过相同的线圈时,线圈中产生的感应电动势最大的是( )
解析感应电动势的大小为E=n=n,A、B两种情况磁通量变化量相同,C中ΔΦ最小,D中ΔΦ最大,磁铁穿过线圈所用的时间A、C、D相同且小于B所用的时间,所以D选项正确。
答案D
4.
如图所示,一正方形线圈的匝数为n,边长为a,线圈平面与匀强磁场垂直,且一半处在磁场中。在Δt时间内,磁感应强度的方向不变,大小由B均匀地增大到2B。在此过程中,线圈中产生的感应电动势为( )
A. B.
C. D.
解析线圈中产生的感应电动势E=n=n··S=n·,选项B正确。
答案B
5.
如图所示,平行金属导轨的间距为d,一端跨接一阻值为R的电阻,匀强磁场的磁感应强度为B,方向垂直于导轨所在平面向里,一根长直金属棒与导轨成60°角放置,且接触良好,则当金属棒以垂直于棒的恒定速度v沿金属导轨滑行时,其他电阻不计,电阻R中的电流为( )
A. B.
C. D.
解析导线切割磁感线的有效长度是l=,感应电动势E=Blv,R中的电流为I=。联立解得I=。
答案A
6.如图所示,导体AB的长为2R,绕O点以角速度ω匀速转动,OB长为R,且OBA三点在一条直线上,有一磁感应强度为B的匀强磁场充满转动平面且与转动平面垂直,那么AB两端的电势差为( )
A.BωR2 B.2BωR2
C.4BωR2 D.6BωR2
解析A点线速度vA=ω·3R,B点线速度vB=ω·R,AB棒切割磁感线的平均速度v==2ω·R,由E=Blv得A、B两端的电势差为4BωR2,C正确。
答案C
7.
如图所示,边长为a的正方形闭合线框ABCD在匀强磁场中绕AB边匀速转动,磁感应强度为B,初始时刻线框所在平面与磁感线垂直,经过t时刻转过120°角,求:
(1)线框内感应电动势在t时间段内的平均值;
(2)转过120°角时感应电动势的瞬时值。
解析(1)设初始时刻线框向纸外的一面为正面,此时磁通量Φ1=-Ba2,磁感线从反面穿入,
t时刻后Φ2=Ba2,磁感线从正面穿出,
磁通量的变化量为ΔΦ=,
