1.2.1 中心投影与平行投影

(共14张PPT)

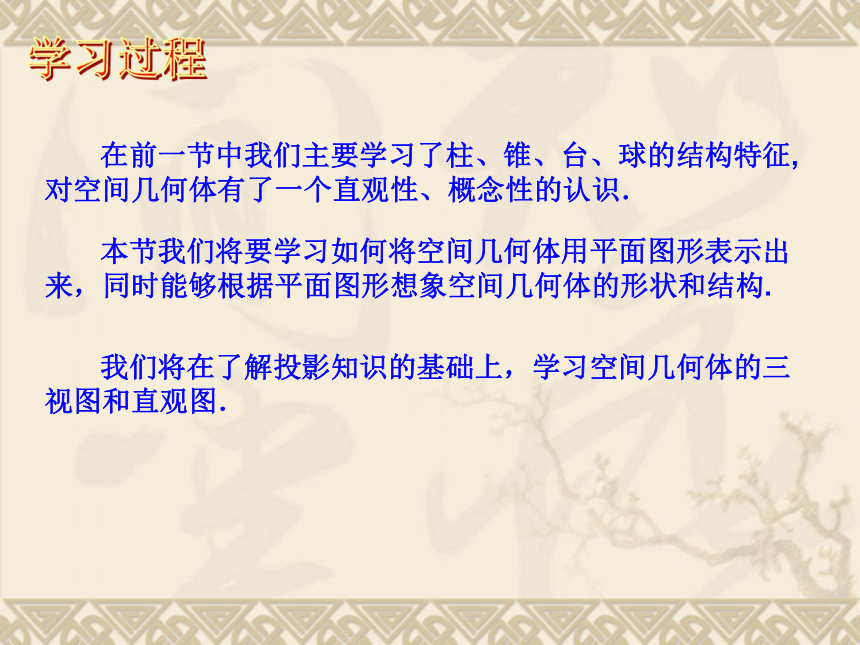

在前一节中我们主要学习了柱、锥、台、球的结构特征,对空间几何体有了一个直观性、概念性的认识．
本节我们将要学习如何将空间几何体用平面图形表示出来，同时能够根据平面图形想象空间几何体的形状和结构.
我们将在了解投影知识的基础上，学习空间几何体的三视图和直观图．
大家看（屏幕投影庐山彩照）
师：横看成岭侧成峰，
远近高低各不同。
不识庐山真面目，
只缘身在此山中。
新课引入
哪位同学能说说苏东坡是怎样观察庐山的吗
这首诗教会了我们怎样观察物体（横看、侧看、
近看、身处山中看）。这也是我们这节课将要
学习的内容——从不同方向看

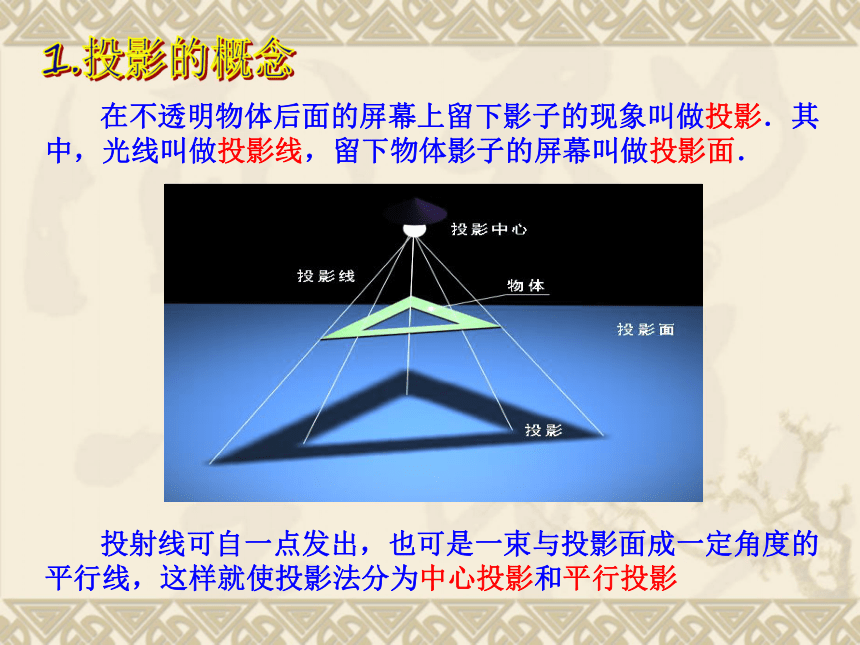

在不透明物体后面的屏幕上留下影子的现象叫做投影．其中，光线叫做投影线，留下物体影子的屏幕叫做投影面．
投射线可自一点发出，也可是一束与投影面成一定角度的平行线，这样就使投影法分为中心投影和平行投影

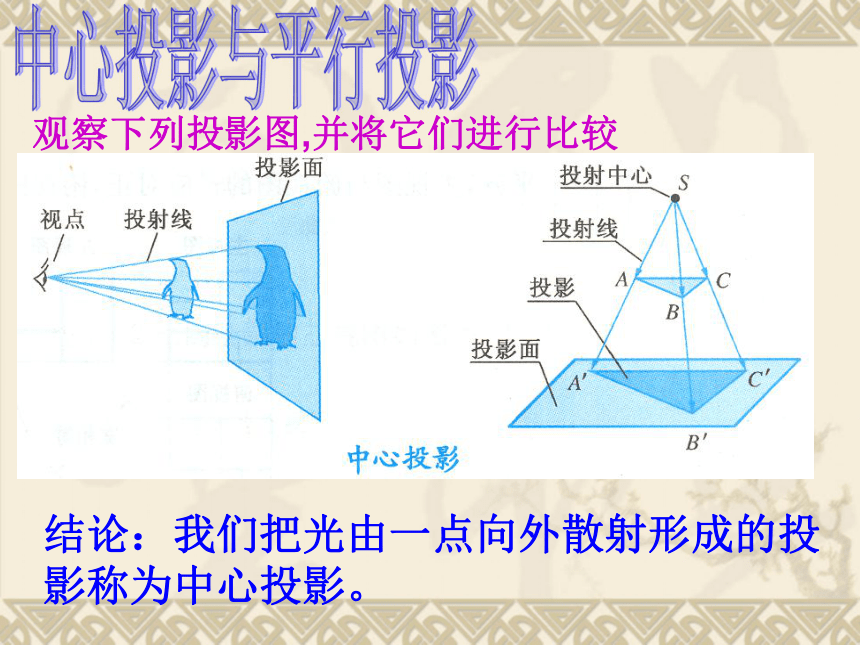

观察下列投影图,并将它们进行比较
结论：我们把光由一点向外散射形成的投影称为中心投影。
光由一点向外散射形成的投影，叫做中心投影．其投影线交于一点(投影中心)．
在中心投影中，如果改变物体与投射中心或投影面之间的距离、位置，则其投影的大小也随之改变．
中心投影后的图形与原图形相比，虽然改变很多，但直观性强，看起来与人的视觉效果一致，最象原来的物体．所以在绘画时，经常使用这种方法，但在立体几何中很少用中心投影原理来画图．
从图中可以看出，空间图形经过中心投影后，直线变成直线，但平行线可能变成了相交的直线．
观察下列投影图,并将它们进行比较
结论： 我们把在一束平行光线照射下形成的投影，称为平行投影。平行投影按照投射方向是否正对着投影面，可以分为斜投影和正投影两种。
如果将投影中心移到无穷远处，则所有的投影线都相互平行，这种投射线为平行线时的投影称为平行投影．
斜投影：投射线倾斜于投影面
正投影：投射线垂直于投影面
正投影能正确的表达物体的真实形状和大小，作图比较方便，在作图中应用最广泛．
斜投影在实际中用的比较少，其特点是直观性强，但作图比较麻烦，也不能反映物体的真实形状，在作图中只是作为一种辅助图样．
S
投射方向
投射方向
三角板在中心投影和不同方向的平行投影下的投影效果
物体上某一点与其投影面上的投影点的连线是平行的，则为平行投影，如果聚于一点，则为中心投影．
投影的分类
中心投影:投射线交于一点
平行投影
斜投影
正投影(本节主要学习利用正投影绘制空间图形的三视图,并能根据所给的三视图了解该空间图形的基本特征)
投射线平行
