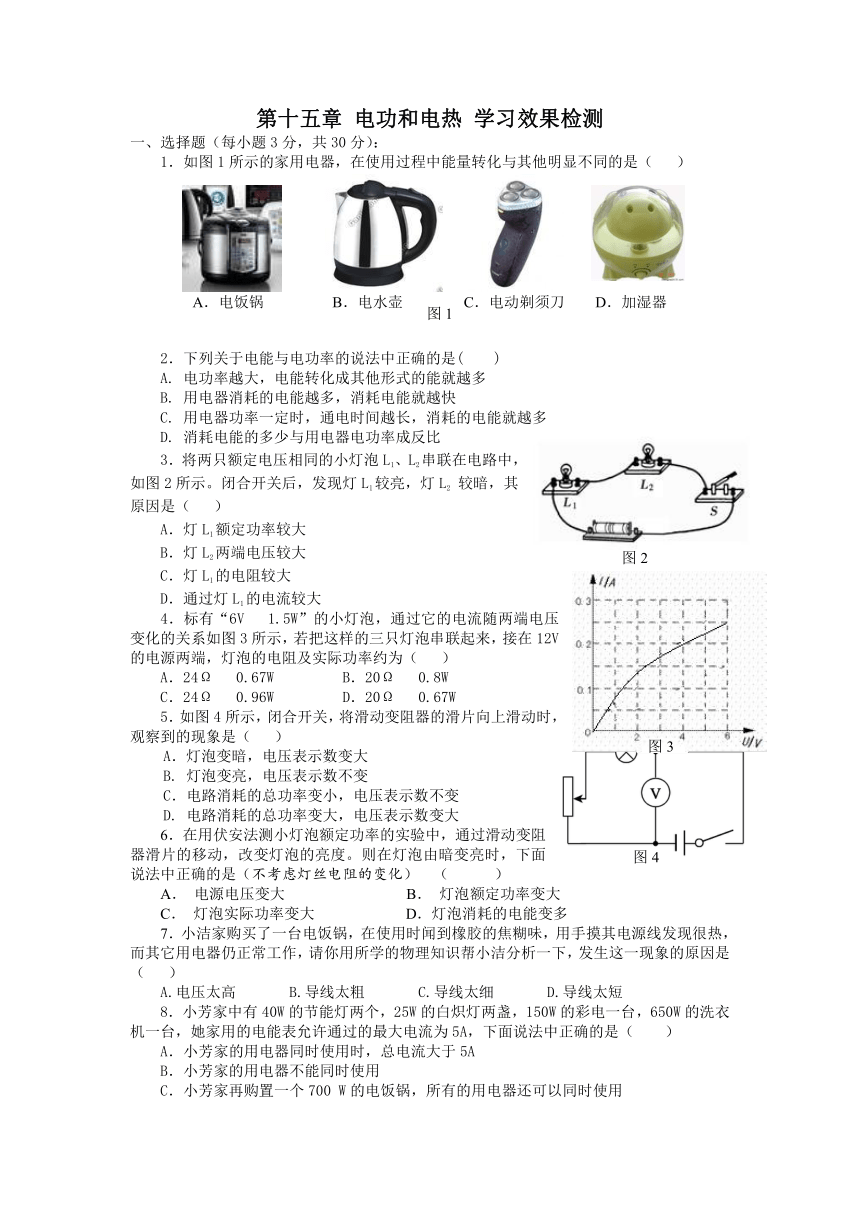

第十五章 电功和电热 学习效果检测
一、选择题(每小题3分,共30分):
1.如图1所示的家用电器,在使用过程中能量转化与其他明显不同的是( )
2.下列关于电能与电功率的说法中正确的是( )
A. 电功率越大,电能转化成其他形式的能就越多
B. 用电器消耗的电能越多,消耗电能就越快
C. 用电器功率一定时,通电时间越长,消耗的电能就越多
D. 消耗电能的多少与用电器电功率成反比
3.将两只额定电压相同的小灯泡L1、L2串联在电路中,如图2所示。闭合开关后,发现灯L1较亮,灯L2 较暗,其原因是( )
A.灯L1额定功率较大
B.灯L2两端电压较大
C.灯L1的电阻较大
D.通过灯L1的电流较大
4.标有“6V 1.5W”的小灯泡,通过它的电流随两端电压变化的关系如图3所示,若把这样的三只灯泡串联起来,接在12V的电源两端,灯泡的电阻及实际功率约为( )
A.24Ω 0.67W B.20Ω 0.8W
C.24Ω 0.96W D.20Ω 0.67W
5.如图4所示,闭合开关,将滑动变阻器的滑片向上滑动时,观察到的现象是( )
A.灯泡变暗,电压表示数变大
B. 灯泡变亮,电压表示数不变
C.电路消耗的总功率变小,电压表示数不变
D. 电路消耗的总功率变大,电压表示数变大
6.在用伏安法测小灯泡额定功率的实验中,通过滑动变阻器滑片的移动,改变灯泡的亮度。则在灯泡由暗变亮时,下面说法中正确的是(不考虑灯丝电阻的变化) (   )
A. 电源电压变大   B. 灯泡额定功率变大
C. 灯泡实际功率变大 D.灯泡消耗的电能变多
7.小洁家购买了一台电饭锅,在使用时闻到橡胶的焦糊味,用手摸其电源线发现很热,而其它用电器仍正常工作,请你用所学的物理知识帮小洁分析一下,发生这一现象的原因是( )
  A.电压太高    B.导线太粗    C.导线太细    D.导线太短
8.小芳家中有40W的节能灯两个,25W的白炽灯两盏,150W的彩电一台,650W的洗衣机一台,她家用的电能表允许通过的最大电流为5A,下面说法中正确的是( )
A.小芳家的用电器同时使用时,总电流大于5A
B.小芳家的用电器不能同时使用
C.小芳家再购置一个700 W的电饭锅,所有的用电器还可以同时使用
D.为安全、方便地用电,小芳家应选用电流值稍大于5A就跳闸的空气开关

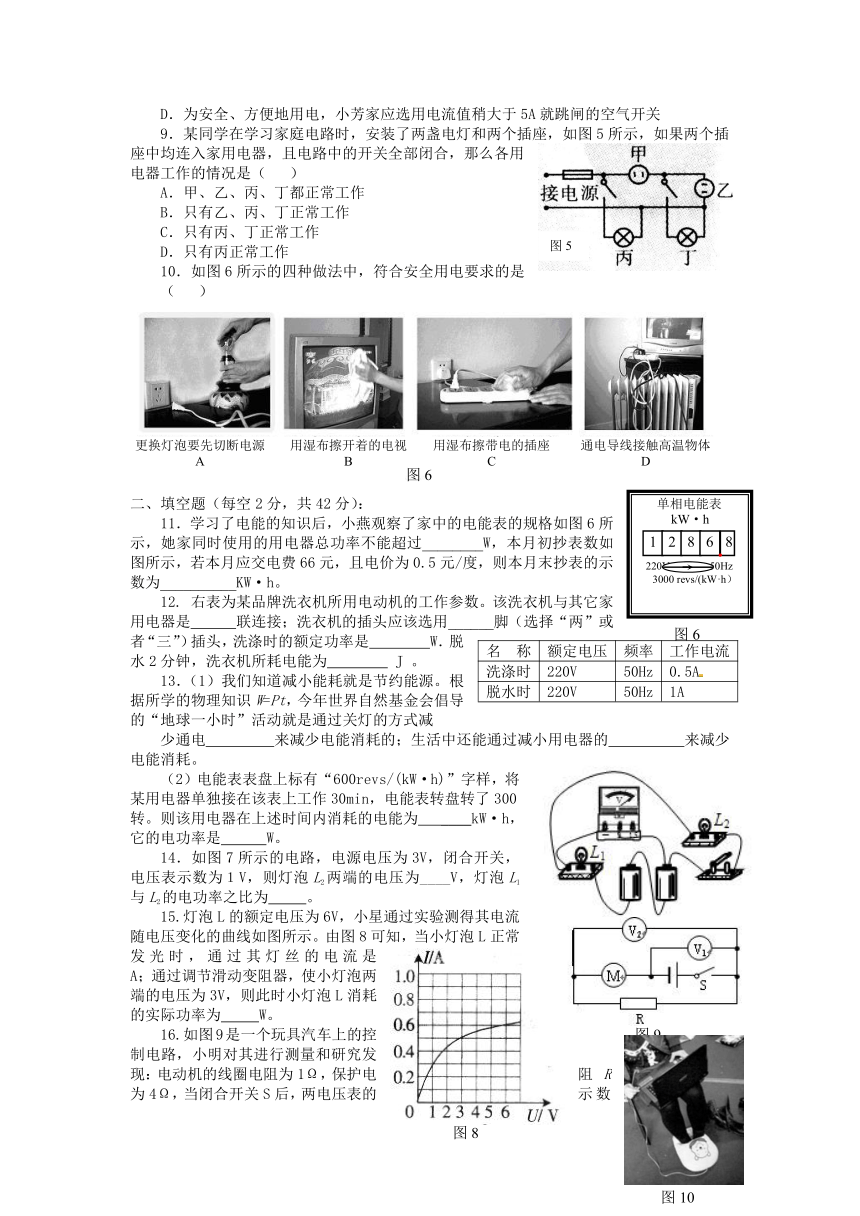

9.某同学在学习家庭电路时,安装了两盏电灯和两个插座,如图5所示,如果两个插座中均连入家用电器,且电路中的开关全部闭合,那么各用电器工作的情况是( )
A.甲、乙、丙、丁都正常工作
B.只有乙、丙、丁正常工作
C.只有丙、丁正常工作
D.只有丙正常工作
10.如图6所示的四种做法中,符合安全用电要求的是( )
二、填空题(每空2分,共42分):
11.学习了电能的知识后,小燕观察了家中的电能表的规格如图6所示,她家同时使用的用电器总功率不能超过________W,本月初抄表数如图所示,若本月应交电费66元,且电价为0.5元/度,则本月末抄表的示数为__________KW·h。
名 称 额定电压 频率 工作电流
洗涤时 220V 50Hz 0.5A
脱水时 220V 50Hz 1A
12. 右表为某品牌洗衣机所用电动机的工作参数。该洗衣机与其它家用电器是 联连接;洗衣机的插头应该选用 ______脚(选择“两”或者“三”)插头,洗涤时的额定功率是 W.脱水2分钟,洗衣机所耗电能为 J 。
13.(1)我们知道减小能耗就是节约能源。根据所学的物理知识W=Pt,今年世界自然基金会倡导的“地球一小时”活动就是通过关灯的方式减
少通电 来减少电能消耗的;生活中还能通过减小用电器的 来减少电能消耗。
(2)电能表表盘上标有“600revs/(kW·h)”字样,将某用电器单独接在该表上工作30min,电能表转盘转了300转。则该用电器在上述时间内消耗的电能为 ____kW·h,它的电功率是 W。
14.如图7所示的电路,电源电压为3V,闭合开关,电压表示数为1V,则灯泡L2两端的电压为____V,灯泡L1与L2的电功率之比为 。
15.灯泡L的额定电压为6V,小星通过实验测得其电流随电压变化的曲线如图所示。由图8可知,当小灯泡L正常发光时,通过其灯丝的电流是 A;通过调节滑动变阻器,使小灯泡两端的电压为3V,则此时小灯泡L消耗的实际功率为 W。
16.如图9是一个玩具汽车上的控制电路,小明对其进行测量和研究发现:电动机的线圈电阻为1Ω,保护电阻R为4Ω,当闭合开关S后,两电压表的示数分别为6V和2V,则电路中的电流为 A,电动机的功率为 W。
17.一种能接在电脑USB接口上供暖的“电暖鞋”开始热卖。这种保暖棉鞋的前方延伸出一根1米左右的电脑USB线,把USB线插上电脑的接口,5分钟后棉鞋里就能保持45摄氏度左右的温度,如图10。你知道这款“电暖鞋”在工作时所应用的物理原理是 。
18.据报道,山西省在“十二五”期间为全省农村电网 ( http: / / www.ocn. / reports / 2006145dianwang.htm" \t "_blank )改造升级工程投资245亿元。电网改造的内容之一就是增大导线的横截面积,这样允许通过导线的最大电流就会 ,根据公式 可知,在家庭电路电压一定时,电路中就可以接入更大功率的用电器同时工作。
19.如图11所示,闭合开关,电灯不亮,用测电笔接触D点时氖管发光,接触E点时不发光,说明D、E间_______。若试电笔接触A至F各点都发光,说明___________。
三、实验和探究题(20小题12分,21小题8分,共20分):
20.在用“伏安法测小灯泡的电功率”实验中。
(1)在图12甲中,请你将电压表正确连入电路,完成电路的连接。
(2)在闭合开关之前,图中滑动变阻器的滑片应放在 最 端。(填“左”或“右”)
(3)若某次测量时电压表和电流表的示数如图12乙所示,则电压表的示数为 V,电流表的示数为 A,灯泡的电阻RL= Ω。
(4)小明同学在做实验时,电路连接无误。闭合开关后,发现电流表的指针明显偏转,而电压表的示数为零。则该故障的原因可能是 。
(5)这个电路除了可以测小灯泡的电阻外,还可以用来测量小灯泡的功率。由图乙两表示数可求出此时小灯泡的功率P = W。
21.小明设计焉如图13甲所示的电路图,用来测定额定电压为“2.5伏”的小灯泡的电功率。各元件都完好,电源电压保持不变。
(1)小明将各元件连接成如图13乙所示的电路,请指出其中的错误:__________________。
(2)电路调整正确后,闭合开关,移动滑动变阻器的滑片,当观察到__________时,表明小灯泡正常发光,并记录电流表的示数。
(3)为了进一步探究小灯泡的亮度与实际电功率的关系,小明继续调节滑动变阻器的滑片,并记录数据如右表,发现第2次实验小灯泡最亮,此时小灯泡的实际电功率为_______瓦。
四、计算题(8分):
22.电吹风是现代家庭的常用电器。如图14甲所示是电吹风的电路原理图,R是电热丝,M是带动风扇转动的电动机,某电吹风的主要技术参数如图14乙所示。求:
(1)当电吹风正常工作且吹热风时,电热丝R的功率?此时通过R的电流多大
(2)电热丝R的电阻值是多大 (电热丝的阻值随温度变化不计)
(3)当电吹风正常工作并且吹热风时,1min内电流通过R产生的热量是多少J
参考答案:
一、1. C 2. C 3.B 4.B 5.C 6.C 7.C 8.D 9. D 10.A
二、11.4400;14188
12. 并;三;110;26400
13. (1)时间;功率
(2)0.5;1000
14.1;2:1
15. 0.6;1.5
16.0.5;2
17.焦耳定律
18.大;P=UI
19.断路;进户零线断路
三、20(1)如图
(2)左
(3)2.2;0.2;11
(4)电压表接线处接触不良(或灯泡处短路等)
(5)0.44
21.(1)电压表与电流表的位置颠倒了 (2)电压表示数为2.5V (3)0.98
四、22. 解:(1)电吹风正常工作且吹热风时,电动机和电热丝同时工作,则电热丝消耗的电功率PR = P总-PM = 460W - 20W = 440W
由P=UI得
IR = PR /U = 440W/(220V)= 2A
(2)由I=U/R得R = U /IR =220V/(2A)=110Ω
(3)QR = IR2Rt =(2A)2×110Ω×1×60s = 26400 J
A.电饭锅 B.电水壶 C.电动剃须刀 D.加湿器
图1
图2
图3
图4
图5
单相电能表
220V 20A 50Hz
 3000 revs/(kW·h)
8
1
2
8
6
kW·h
图6
更换灯泡要先切断电源
A
用湿布擦带电的插座
C
通电导线接触高温物体
D
用湿布擦开着的电视
B
图6
图7
图9
图10
图8
图11
图12
图13
图14
.
