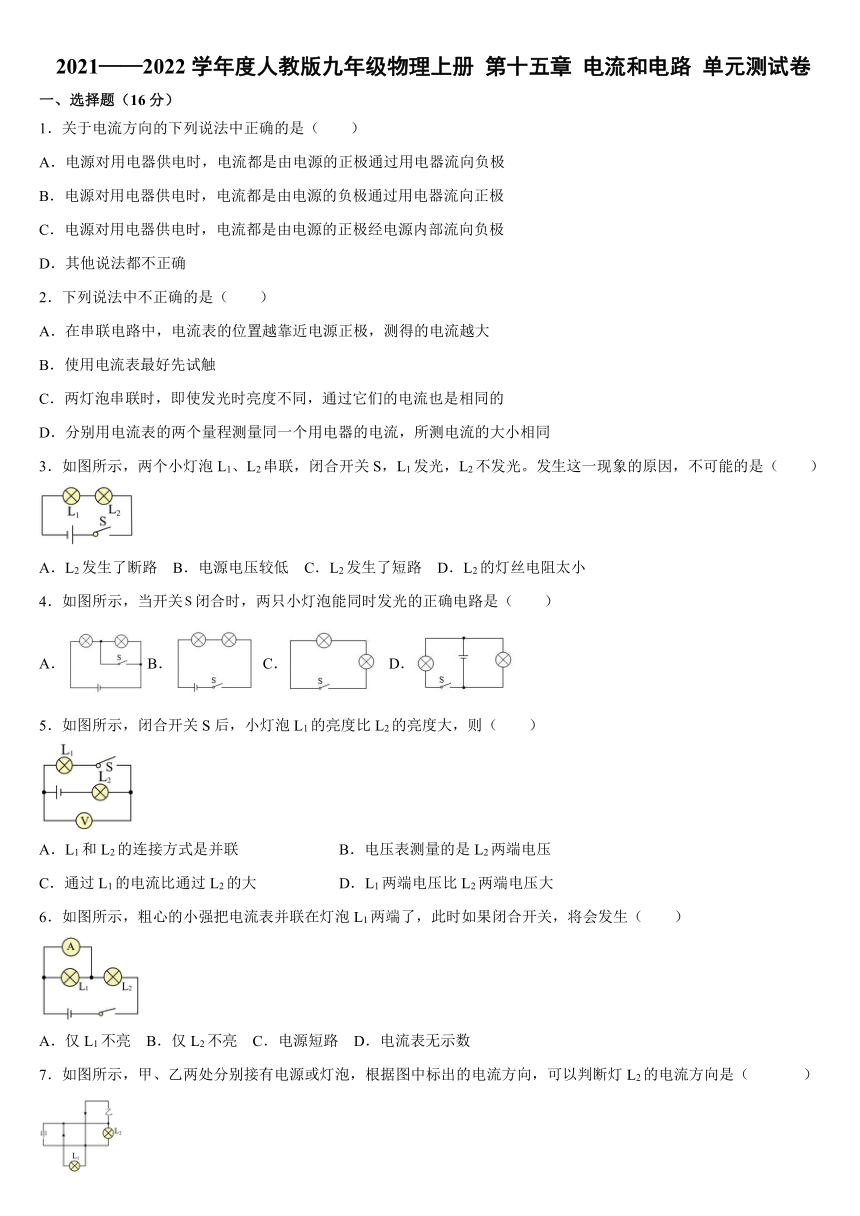

2021——2022学年度人教版九年级物理上册 第十五章 电流和电路 单元测试卷
一、选择题（16分）
1．关于电流方向的下列说法中正确的是（　　）
A．电源对用电器供电时，电流都是由电源的正极通过用电器流向负极
B．电源对用电器供电时，电流都是由电源的负极通过用电器流向正极
C．电源对用电器供电时，电流都是由电源的正极经电源内部流向负极
D．其他说法都不正确
2．下列说法中不正确的是（　　）
A．在串联电路中，电流表的位置越靠近电源正极，测得的电流越大
B．使用电流表最好先试触
C．两灯泡串联时，即使发光时亮度不同，通过它们的电流也是相同的
D．分别用电流表的两个量程测量同一个用电器的电流，所测电流的大小相同
3．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。发生这一现象的原因，不可能的是（　　）
A．L2发生了断路 B．电源电压较低 C．L2发生了短路 D．L2的灯丝电阻太小
4．如图所示，当开关闭合时，两只小灯泡能同时发光的正确电路是（　　）
A．B． C． D．
5．如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大，则（　　）
A．L1和L2的连接方式是并联 B．电压表测量的是L2两端电压
C．通过L1的电流比通过L2的大 D．L1两端电压比L2两端电压大
6．如图所示，粗心的小强把电流表并联在灯泡L1两端了，此时如果闭合开关，将会发生（　　）
A．仅L1不亮 B．仅L2不亮 C．电源短路 D．电流表无示数

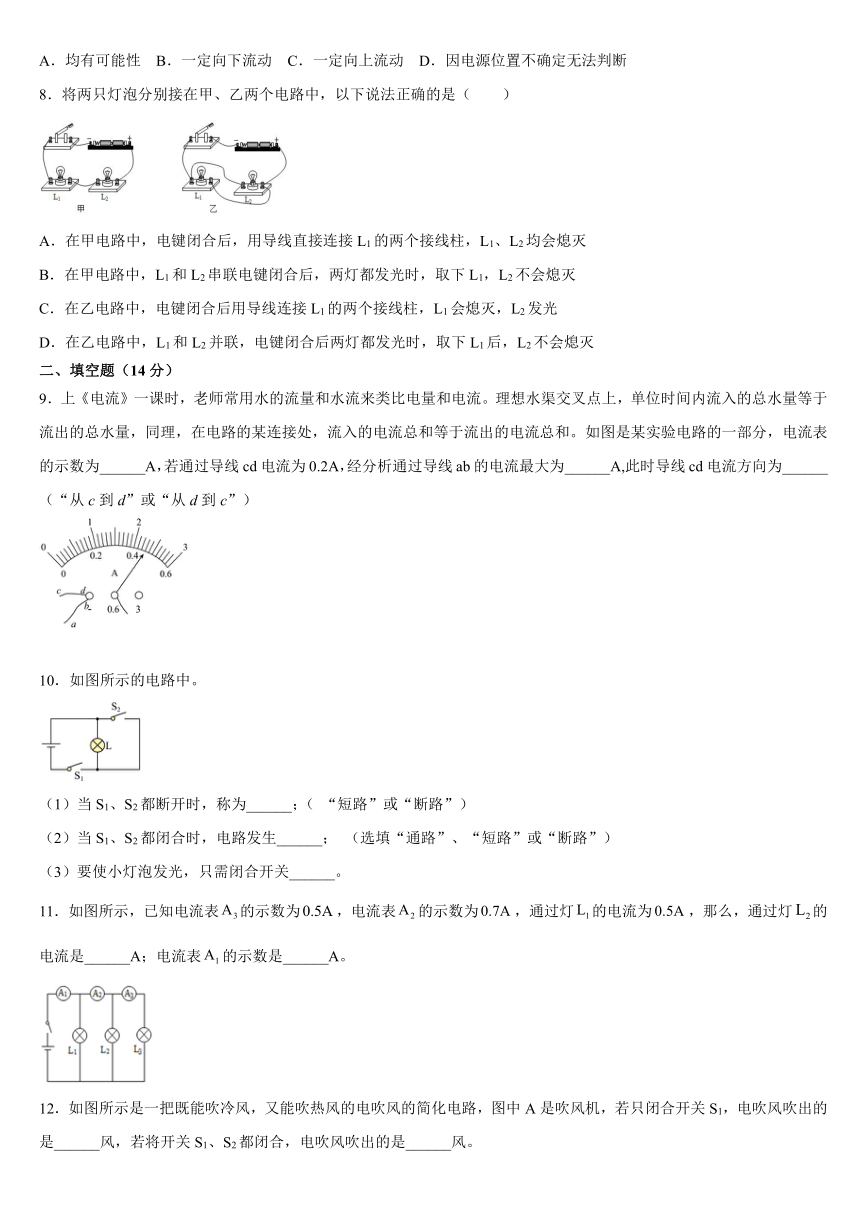

7．如图所示，甲、乙两处分别接有电源或灯泡，根据图中标出的电流方向，可以判断灯L2的电流方向是（　　 ）
A．均有可能性 B．一定向下流动 C．一定向上流动 D．因电源位置不确定无法判断
8．将两只灯泡分别接在甲、乙两个电路中，以下说法正确的是（　　）
A．在甲电路中，电键闭合后，用导线直接连接L1的两个接线柱，L1、L2均会熄灭
B．在甲电路中，L1和L2串联电键闭合后，两灯都发光时，取下L1，L2不会熄灭
C．在乙电路中，电键闭合后用导线连接L1的两个接线柱，L1会熄灭，L2发光
D．在乙电路中，L1和L2并联，电键闭合后两灯都发光时，取下L1后，L2不会熄灭
二、填空题（14分）
9．上《电流》一课时，老师常用水的流量和水流来类比电量和电流。理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和。如图是某实验电路的一部分，电流表的示数为______A，若通过导线cd电流为0.2A，经分析通过导线ab的电流最大为______A,此时导线cd电流方向为______（“从c到d”或“从d到c”）
10．如图所示的电路中。
（1）当S1、S2都断开时，称为______；（ “短路”或“断路”）
（2）当S1、S2都闭合时，电路发生______； （选填“通路”、“短路”或“断路”）
（3）要使小灯泡发光，只需闭合开关______。
11．如图所示，已知电流表的示数为，电流表的示数为，通过灯的电流为，那么，通过灯的电流是______A；电流表的示数是______A。

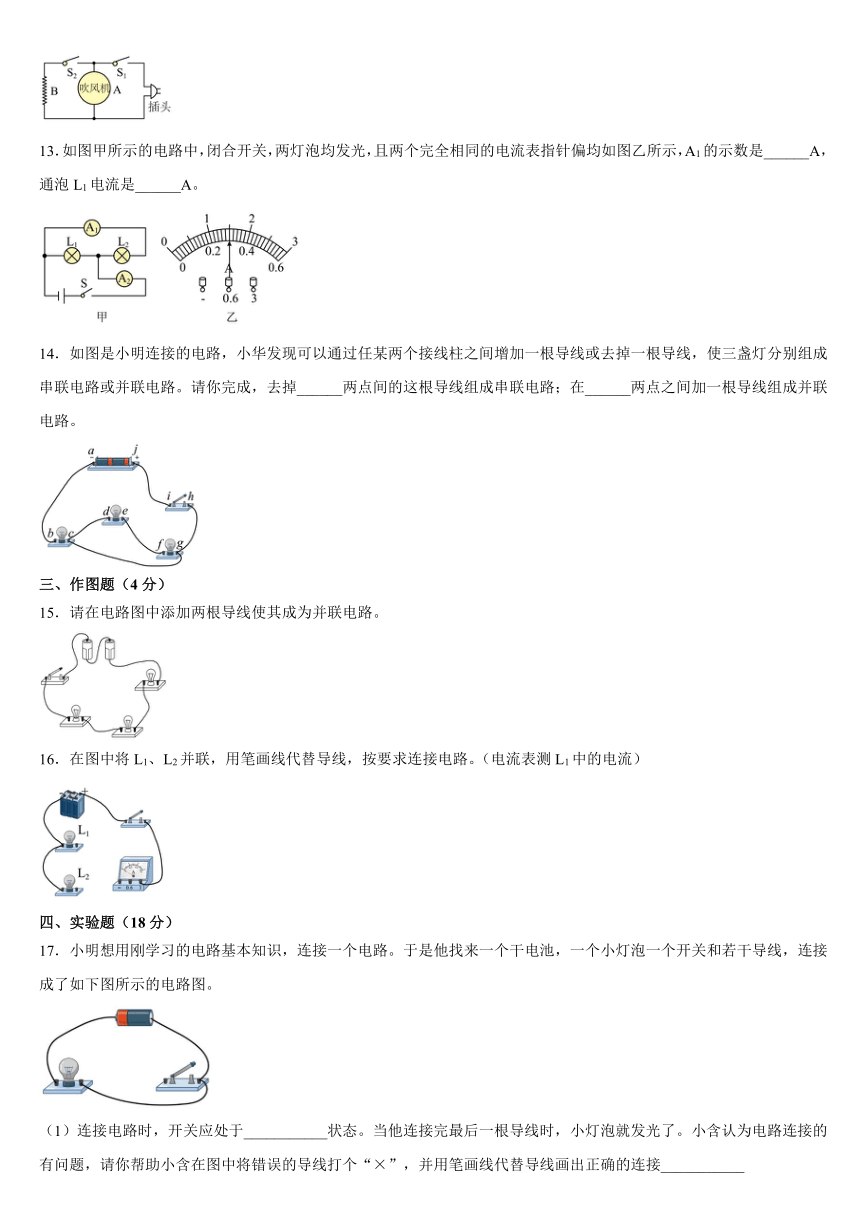

12．如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，若只闭合开关S1，电吹风吹出的是______风，若将开关S1、S2都闭合，电吹风吹出的是______风。
13．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏均如图乙所示，A1的示数是______A，通泡L1电流是______A。
14．如图是小明连接的电路，小华发现可以通过任某两个接线柱之间增加一根导线或去掉一根导线，使三盏灯分别组成串联电路或并联电路。请你完成，去掉______两点间的这根导线组成串联电路；在______两点之间加一根导线组成并联电路。
三、作图题（4分）
15．请在电路图中添加两根导线使其成为并联电路。
16．在图中将L1、L2并联，用笔画线代替导线，按要求连接电路。（电流表测L1中的电流）
四、实验题（18分）
17．小明想用刚学习的电路基本知识，连接一个电路。于是他找来一个干电池，一个小灯泡一个开关和若干导线，连接成了如下图所示的电路图。
（1）连接电路时，开关应处于___________状态。当他连接完最后一根导线时，小灯泡就发光了。小含认为电路连接的有问题，请你帮助小含在图中将错误的导线打个“×”，并用笔画线代替导线画出正确的连接___________
（2）改正错误后，闭合开关前，小灯泡不发光，这时的电路是___________（填“通路”、“断路”或“短路”）；闭合开关后，小灯泡发光，这时的电路是___________（填“通路”、“断路”或“短路”）。
（3）电源在电路中是___________（填“提供”或“消耗”）电能的装置。小明看到实验桌上有一个“+、-”极模糊不清的电池盒，他用一个___________（填“电铃”或“发光二极管”）就可以判断出电源的“+、-”极。
18．在“连接串联电路”实验中，实验电路如图所示。
（1）在连接电路时，开关应该处于___________状态，连接此电路时，至少需要___________根导线。
（2）连接好电路后闭合开关S，发现L1、L2两只灯泡都不亮。用手按一下灯泡L1时，L1、L2仍然都不亮；按一下灯泡L2时，两灯都亮，松开手两灯又不亮。则故障可能是___________。
A． L1灯丝断了 B．L2灯丝断了
C．L1短路 D．L2与灯座接触不良
（3）闭合开关时，观察到灯L1比L2亮些。有同学认为这是因为L1比L2更靠近电源的正极。在不增加其他器材的条件下，能判断这种观念是否正确的做法是___________。
（4）实验结束后，小明关注到一款消防应急照明灯也有两个灯泡，他了解到当外部电路有电时应急灯不亮，外部电路停电时应急灯正常发光，则外部电路有电时控制应急灯的开关应该_______（选填“断开”或“闭合”）。小明将应急灯中的任意一个灯泡拧下，发现另一个灯泡仍然发光，则应急灯的两个灯泡是_______（选填“串联”或“并联”）的。
19．如图（a）所示，某实验小组使用电流表来测通过小灯泡的电流，已知电路中的电流不超过0.2安。
(1)请你在图（a）中，用笔画线代替导线将实物图连线补充完整。______
(2)在连接电路时，电键应______（选填“闭合”或“断开”）；使用电流表时，所测电流不得超过它的______，且必须使电流从电流表的______接线柱流入。
(3)闭合电键后，电流表的示数如图（b）所示，此时所接量程的最小分度值是______安，测得的电流为______安。
五、综合题（18分）
20．如图所示的电路图，在下列情况下，求：
（1）当S1闭合、S2和S3都断开时，电流表A1的示数为1 A，则电流表A2 的示数为多少，A3的示数为多少？
（2）当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5 A和1.5 A，求电流表A1的示数。
（3）若将S1、S2和S3同时闭合会发生什么现象？
21．如图是一个实验用玻璃箱中的电路图．进行实验时，有时需要L1和L2同时发光，L3不发光；有时需要L2和L3同时发光，L1不发光．请根据电路图说明怎样实现上述两种供电要求．
（1）画出这两种情况电路简图（等效电路图）_____．
（2）第一种情况A1表示数为0.5A，则A2表示数为多少？_____
第二种情况A1表示数为0.8A，A2表示数0.3A，则A3表示数为多少？_____
【参考答案】
1．A 2．A 3．A 4．B 5．D 6．A 7．C 8．D
9．0.46 0.66 从c到d
10．断路 短路 S1
11．0.2 1.2
12．冷 热
13．0.3 1.2
14．cg be
15．
16．
17．断开 断路 通路 提供 发光二极管
18．断开 4 D 断开开关，将两灯位置互换，闭合开关后观察比较L1、L2的亮度情况 断开 并联
19． 断开 量程 正 0.02 0.14
20．(1) 1A；0A；(2) 3A；(3)发生电源短路现象。
21． 0.5A 0.5A
