第5章《透镜及其应用》单元同步训练2021—2022学年人教版八年级物理上册（有答案）

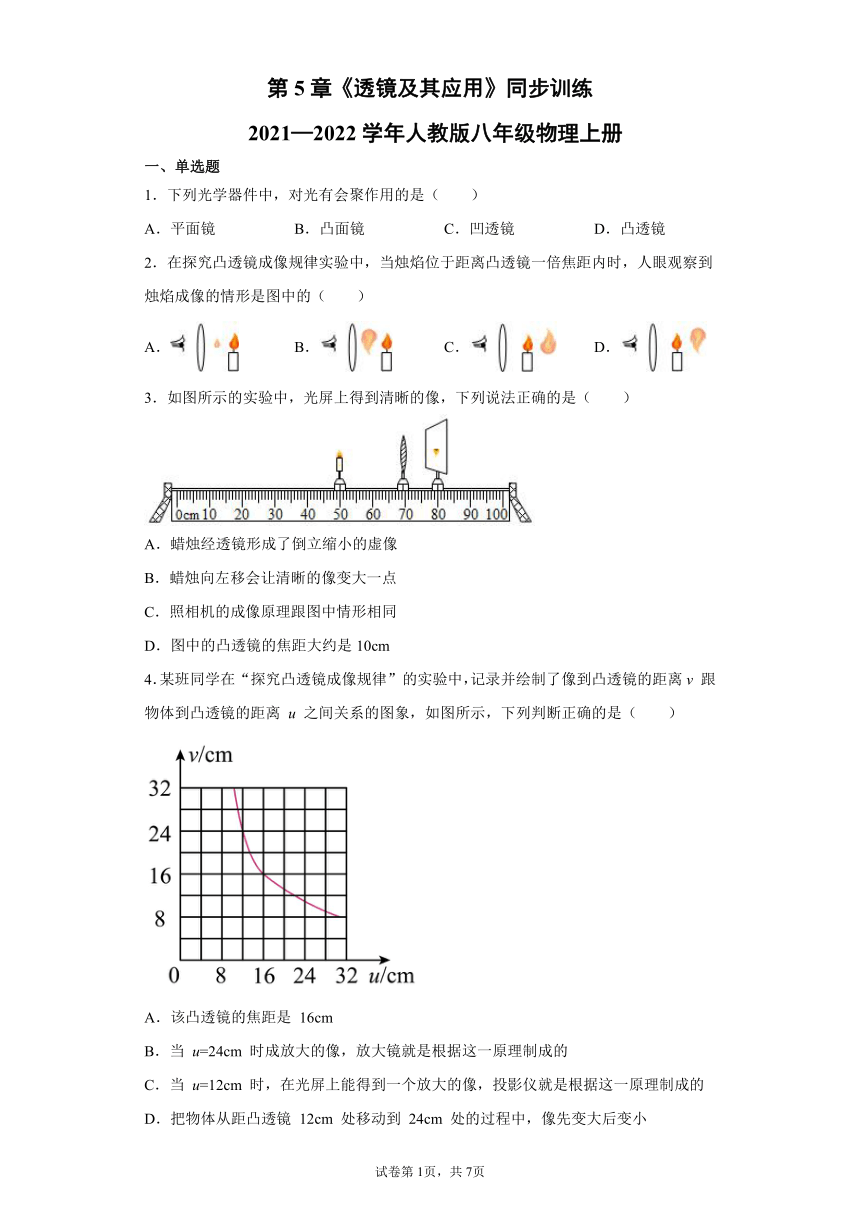

第5章《透镜及其应用》同步训练
2021—2022学年人教版八年级物理上册
一、单选题
1．下列光学器件中，对光有会聚作用的是（　　）
A．平面镜 B．凸面镜 C．凹透镜 D．凸透镜
2．在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距内时，人眼观察到烛焰成像的情形是图中的（　　）
A． B． C． D．
3．如图所示的实验中，光屏上得到清晰的像，下列说法正确的是（　　）
A．蜡烛经透镜形成了倒立缩小的虚像
B．蜡烛向左移会让清晰的像变大一点
C．照相机的成像原理跟图中情形相同
D．图中的凸透镜的焦距大约是10cm
4．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v 跟物体到凸透镜的距离 u 之间关系的图象，如图所示，下列判断正确的是（　　）
A．该凸透镜的焦距是 16cm
B．当 u=24cm 时成放大的像，放大镜就是根据这一原理制成的
C．当 u=12cm 时，在光屏上能得到一个放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜 12cm 处移动到 24cm 处的过程中，像先变大后变小

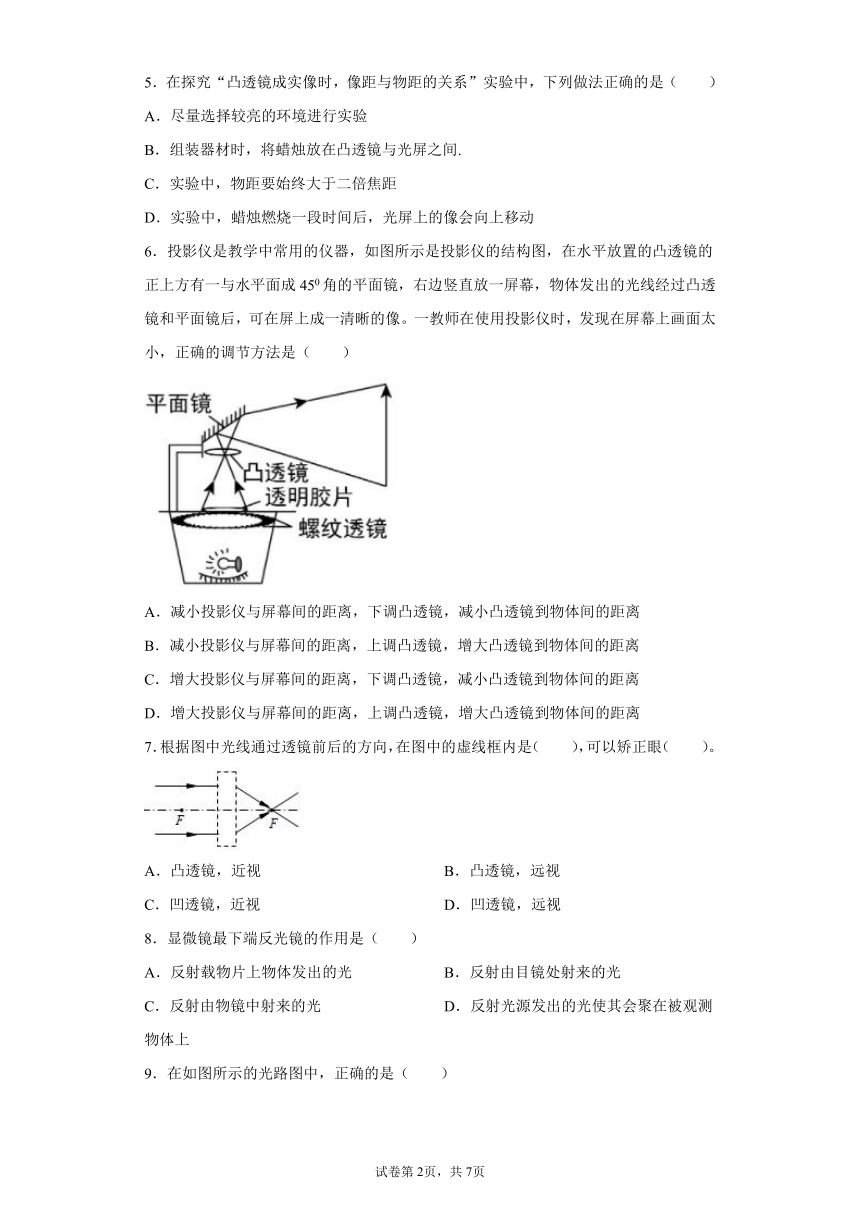

5．在探究“凸透镜成实像时，像距与物距的关系”实验中，下列做法正确的是（　　）
A．尽量选择较亮的环境进行实验
B．组装器材时，将蜡烛放在凸透镜与光屏之间.
C．实验中，物距要始终大于二倍焦距
D．实验中，蜡烛燃烧一段时间后，光屏上的像会向上移动
6．投影仪是教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成450角的平面镜，右边竖直放一屏幕，物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像。一教师在使用投影仪时，发现在屏幕上画面太小，正确的调节方法是（　　）
A．减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离
C．增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
D．增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离
7．根据图中光线通过透镜前后的方向，在图中的虚线框内是（　　），可以矫正眼（　　）。
A．凸透镜，近视 B．凸透镜，远视
C．凹透镜，近视 D．凹透镜，远视
8．显微镜最下端反光镜的作用是（　　）
A．反射载物片上物体发出的光 B．反射由目镜处射来的光
C．反射由物镜中射来的光 D．反射光源发出的光使其会聚在被观测物体上

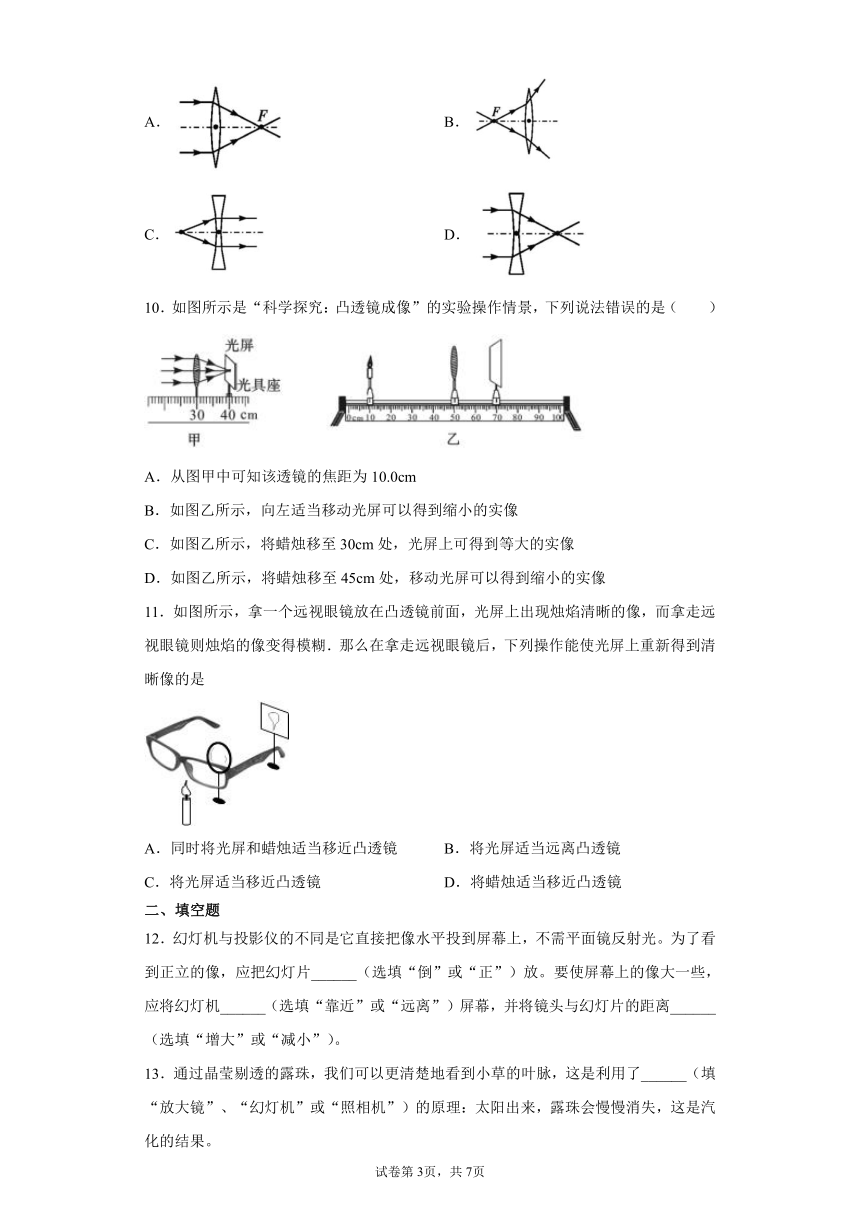

9．在如图所示的光路图中，正确的是（　　）
A． B．
C． D．
10．如图所示是“科学探究：凸透镜成像”的实验操作情景，下列说法错误的是（　　）
A．从图甲中可知该透镜的焦距为10.0cm
B．如图乙所示，向左适当移动光屏可以得到缩小的实像
C．如图乙所示，将蜡烛移至30cm处，光屏上可得到等大的实像
D．如图乙所示，将蜡烛移至45cm处，移动光屏可以得到缩小的实像
11．如图所示，拿一个远视眼镜放在凸透镜前面，光屏上出现烛焰清晰的像，而拿走远视眼镜则烛焰的像变得模糊．那么在拿走远视眼镜后，下列操作能使光屏上重新得到清晰像的是
A．同时将光屏和蜡烛适当移近凸透镜 B．将光屏适当远离凸透镜
C．将光屏适当移近凸透镜 D．将蜡烛适当移近凸透镜
二、填空题
12．幻灯机与投影仪的不同是它直接把像水平投到屏幕上，不需平面镜反射光。为了看到正立的像，应把幻灯片______（选填“倒”或“正”）放。要使屏幕上的像大一些，应将幻灯机______（选填“靠近”或“远离”）屏幕，并将镜头与幻灯片的距离______（选填“增大”或“减小”）。
13．通过晶莹剔透的露珠，我们可以更清楚地看到小草的叶脉，这是利用了______（填“放大镜”、“幻灯机”或“照相机”）的原理：太阳出来，露珠会慢慢消失，这是汽化的结果。

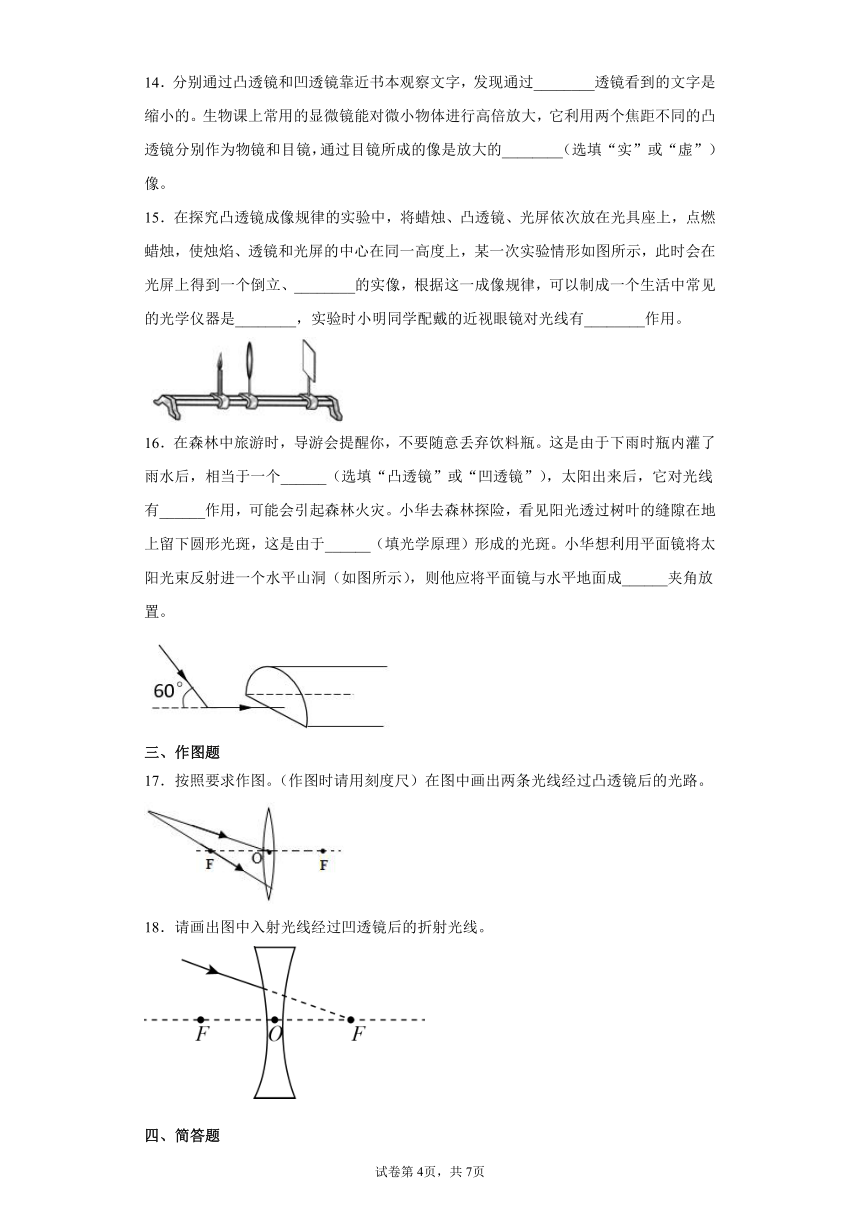

14．分别通过凸透镜和凹透镜靠近书本观察文字，发现通过________透镜看到的文字是缩小的。生物课上常用的显微镜能对微小物体进行高倍放大，它利用两个焦距不同的凸透镜分别作为物镜和目镜，通过目镜所成的像是放大的________（选填“实”或“虚”）像。
15．在探究凸透镜成像规律的实验中，将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，使烛焰、透镜和光屏的中心在同一高度上，某一次实验情形如图所示，此时会在光屏上得到一个倒立、________的实像，根据这一成像规律，可以制成一个生活中常见的光学仪器是________，实验时小明同学配戴的近视眼镜对光线有________作用。
16．在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶。这是由于下雨时瓶内灌了雨水后，相当于一个______（选填“凸透镜”或“凹透镜”），太阳出来后，它对光线有______作用，可能会引起森林火灾。小华去森林探险，看见阳光透过树叶的缝隙在地上留下圆形光斑，这是由于______（填光学原理）形成的光斑。小华想利用平面镜将太阳光束反射进一个水平山洞（如图所示），则他应将平面镜与水平地面成______夹角放置。
三、作图题
17．按照要求作图。（作图时请用刻度尺）在图中画出两条光线经过凸透镜后的光路。
18．请画出图中入射光线经过凹透镜后的折射光线。
四、简答题

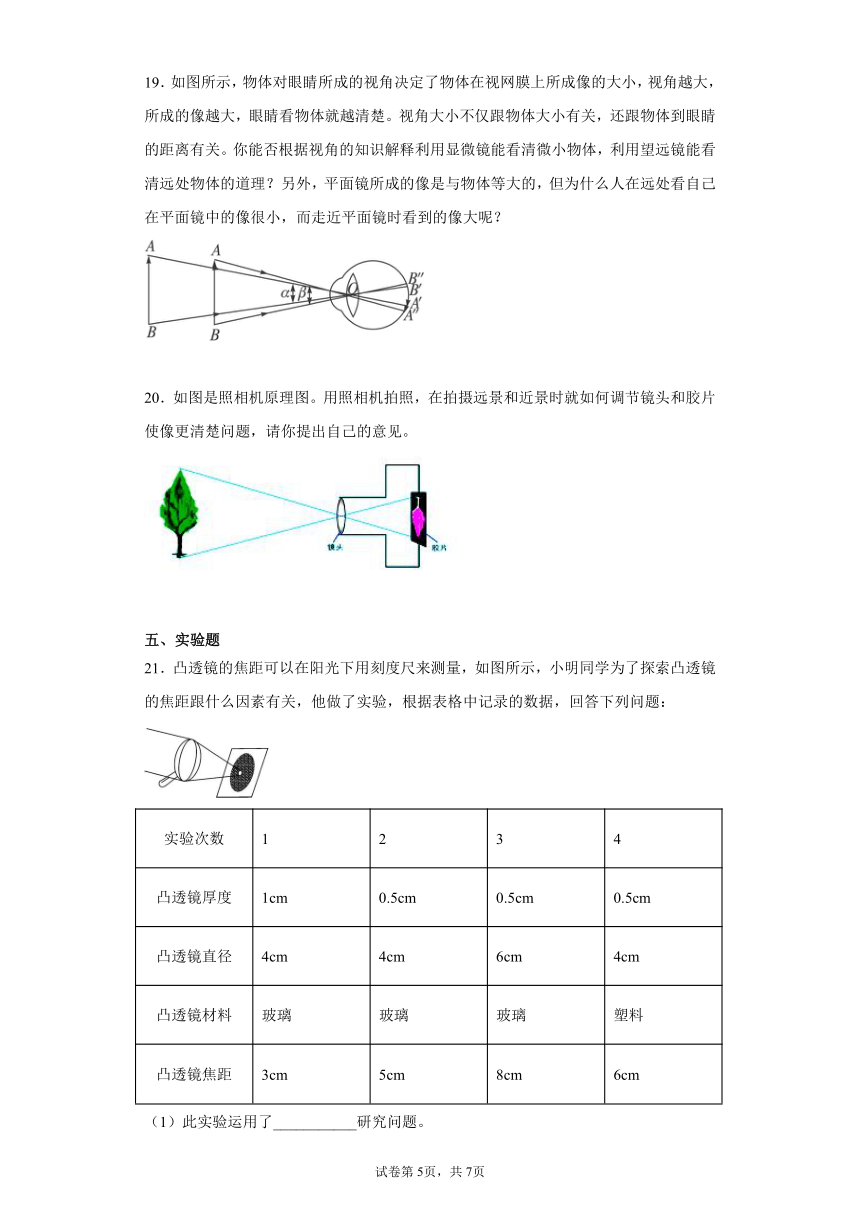

19．如图所示，物体对眼睛所成的视角决定了物体在视网膜上所成像的大小，视角越大，所成的像越大，眼睛看物体就越清楚。视角大小不仅跟物体大小有关，还跟物体到眼睛的距离有关。你能否根据视角的知识解释利用显微镜能看清微小物体，利用望远镜能看清远处物体的道理？另外，平面镜所成的像是与物体等大的，但为什么人在远处看自己在平面镜中的像很小，而面镜时看到的像大呢？
20．如图是照相机原理图。用照相机拍照，在拍摄远景和近景时就如何调节镜头和胶片使像更清楚问题，请你提出自己的意见。
五、实验题
21．凸透镜的焦距可以在阳光下用刻度尺来测量，如图所示，小明同学为了探索凸透镜的焦距跟什么因素有关，他做了实验，根据表格中记录的数据，回答下列问题：
实验次数 1 2 3 4
凸透镜厚度 1cm 0.5cm 0.5cm 0.5cm
凸透镜直径 4cm 4cm 6cm 4cm
凸透镜材料 玻璃 玻璃 玻璃 塑料
凸透镜焦距 3cm 5cm 8cm 6cm
（1）此实验运用了___________研究问题。
（2）比较实验___________与___________，得出结论：同材料、同直径，凸透镜厚度越厚，凸透镜焦距越小。
（3）比较实验___________与___________，得出结论：同材料、同厚度，凸透镜直径越大，凸透镜焦距越大。
（4）比较实验2与4，得出结论：___________。
22．用如图所示的实验器材做“探究凸透镜成像规律”实验。
（1）当蜡烛、凸透镜、光屏在光具座标尺上的位置如图所示时，光屏上出现一个清晰像，这是一个倒立、________的实像，生活中应用该原理制作的光学仪器是________（照相机/幻灯机、放大镜）。
（2）根据图中信息可推断出此凸透镜焦距f的范围是________;
（3）实验过程中，燃烧的蜡烛变短了，可将凸透镜的高度调_______（高/低），使像再次呈现在光屏中央。
（4）把蜡烛向左移动一小段距离，发现光屏上烛焰的像变模糊了.若不移动光屏，将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像又变清晰了，则该眼镜片是________（近视/远视）眼镜的镜片。
23．探究凸透镜成像规律。
（1）实验中出现了如图所示的情形，要使像成在光屏中央，应将光屏向______（上/下）调整。
（2）已知凸透镜焦距为10cm，将烛焰放在距离凸透镜25cm处，调节光屏可得到倒立、______（放大/缩小/等大）的实像。
（3）在上述实验的基础上，将蜡烛向远离透镜的方向移动，要在光屏上得到清晰的像则应将光屏______（远离/靠近）透镜，光屏上的像______（变大/变小/不变）
（4）若遮住凸透镜的下半部分，则烛焰在光屏上的成像情况是______（选填“完整的像”、“一半的像”或“无法成像”）。
24．如图所示，某同学用自制的水透镜来探究凸透镜成像规律，当向水透镜里注水时，水透镜的焦距将变小；当从水透镜抽水时，水透的焦距将变大。
　　 　　
（1）如图甲所示，一束平行于主光轴的光射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为______cm。
（2）该同学移动蜡烛，水透镜和光屏至图乙所示位置时，恰能在光屏上看到清晰的像，若仅将蜡烛与光屏位置对调，则在光屏上______（填“能”或“不能”）看到清晰的像。
（3）在图乙所示实验场最下，该同学把自己的眼镜给水透镜“戴上”（如图丙所示），当从水透镜中注入适量的水后，他发现烛焰的像再次变得清晰，由此判断该同学戴的是______眼镜（选填“近视”成“远视”）。
（4）如图1所示为某同学的照片，图2是将图甲中的水透镜紧贴在照片，然后逐渐远离照片，透过透镜所能看照片的像，则在远离的过程中看到的顺序是______。
　　
A．②③④① B．③②①④ C．②③①④ D．④①②③
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．D
2．C
3．C
4．C
5．D
6．C
7．B
8．D
9．A
10．D
11．B
12．倒 远离 减小
13．放大镜
14．凹 虚
15．放大 幻灯机 发散
16．凸透镜 会聚 光的直线传播 30°
17．
18．
19．
根据显微镜物镜和目镜的作用可知，两镜都起放大物体的作用，从而增加视角，使放大倍数提高，看清微小物体。而望远镜的物镜使远处物体所成的像在焦点附近，离人眼很近，相当于拉近物体到眼睛的距离，从而增大了视角，再加上目镜的放大作用，又一次放大物体，增加视角，从而可以看清远处物体。
人在平面镜中看自己的远近不同位置所成的像时“近大远小”，也是由于视角的原因造成，人面镜，看自己的像相当于缩小了像到人眼的距离，从而增加了视角，看到的像变大，也变清楚。
20．
用照相机拍照，在拍摄远景时，镜头要离被拍景物远一些，调节胶片离镜头近一些，这样被拍景物清楚完整。在拍摄近景时，镜头要离被拍景物近一些，调节胶片离镜头远一些，这样被拍景物清楚完整。
21．控制变量法 1 2 2 3 同厚度、同直径，材料不同，凸透镜焦距不同
22．缩小 照相机 10cm23．下 缩小 靠近 变小 完整的像
24．8.0 能 近视 B
