第5章 第3节 凸透镜成像的规律2021-2022学年人教版八年级上册物理（有答案）

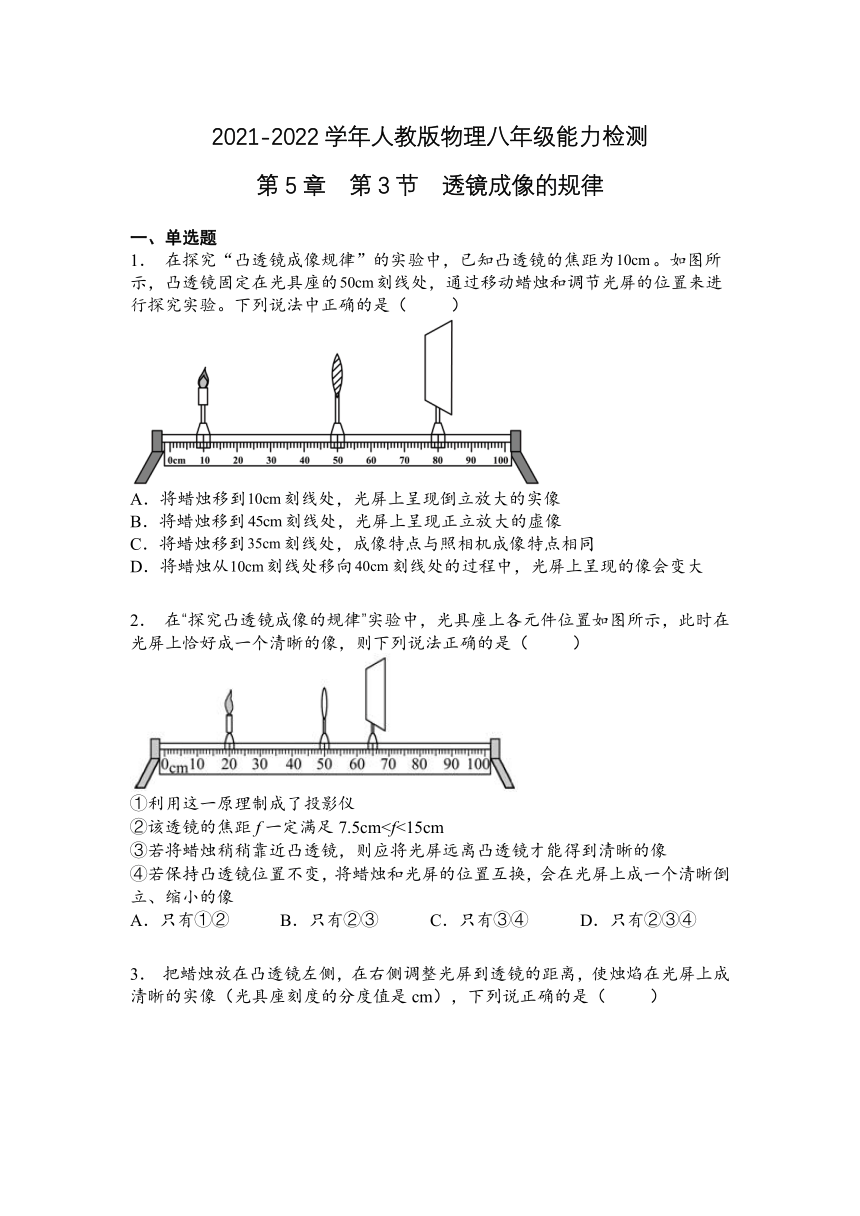

2021-2022学年人教版物理八年级能力检测
第5章 第3节 透镜成像的规律
一、单选题
1． 在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为。如图所示，凸透镜固定在光具座的刻线处，通过移动蜡烛和调节光屏的位置来进行探究实验。下列说法中正确的是（ ）
A．将蜡烛移到刻线处，光屏上呈现倒立放大的实像
B．将蜡烛移到刻线处，光屏上呈现正立放大的虚像
C．将蜡烛移到刻线处，成像特点与照相机成像特点相同
D．将蜡烛从刻线处移向刻线处的过程中，光屏上呈现的像会变大
2． 在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（ ）
①利用这一原理制成了投影仪
②该透镜的焦距f一定满足7.5cm③若将蜡烛稍稍靠近凸透镜，则应将光屏远离凸透镜才能得到清晰的像
④若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像
A．只有①② B．只有②③ C．只有③④ D．只有②③④

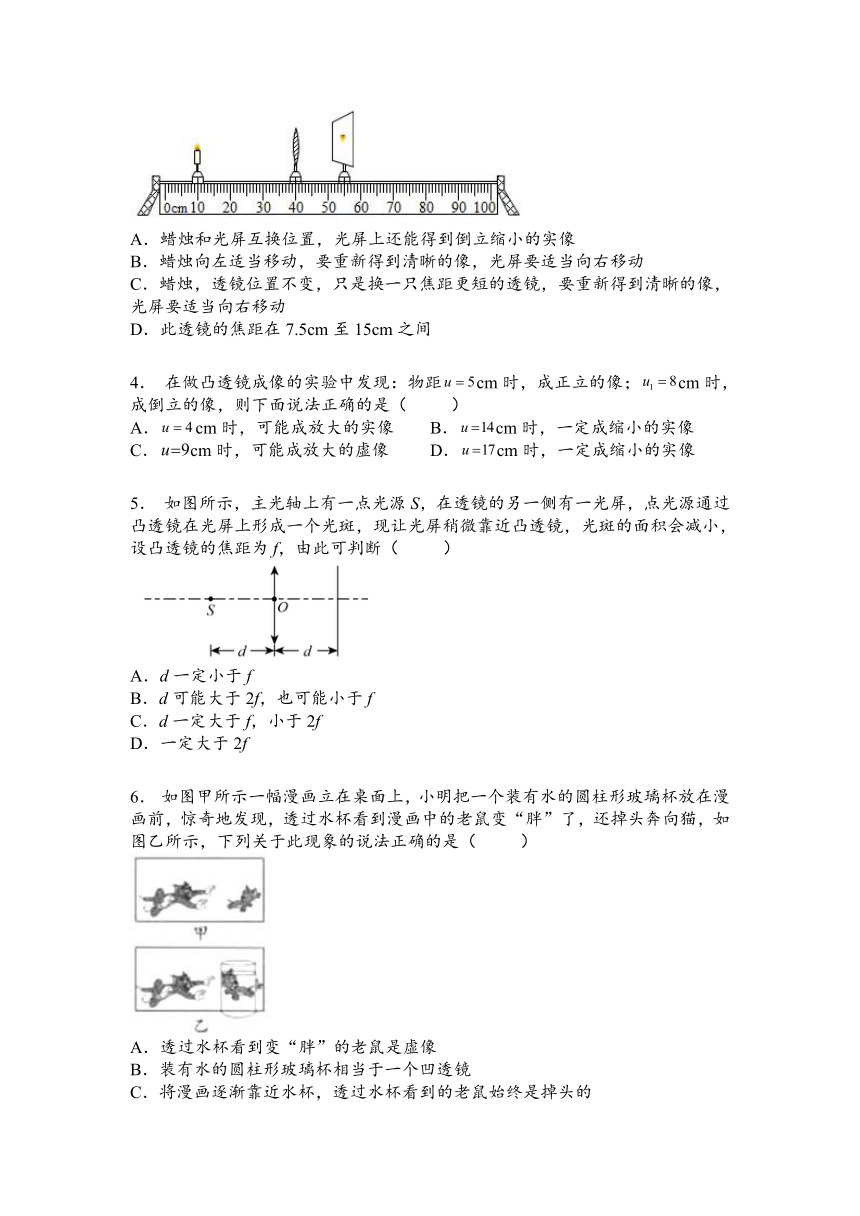

3． 把蜡烛放在凸透镜左侧，在右侧调整光屏到透镜的距离，使烛焰在光屏上成清晰的实像（光具座刻度的分度值是cm），下列说正确的是（ ）
A．蜡烛和光屏互换位置，光屏上还能得到倒立缩小的实像
B．蜡烛向左适当移动，要重新得到清晰的像，光屏要适当向右移动
C．蜡烛，透镜位置不变，只是换一只焦距更短的透镜，要重新得到清晰的像，光屏要适当向右移动
D．此透镜的焦距在7.5cm至15cm之间
4． 在做凸透镜成像的实验中发现：物距cm时，成正立的像；cm时，成倒立的像，则下面说法正确的是（ ）
A．cm时，可能成放大的实像 B．cm时，一定成缩小的实像
C．cm时，可能成放大的虚像 D．cm时，一定成缩小的实像
5． 如图所示，主光轴上有一点光源S，在透镜的另一侧有一光屏，点光源通过凸透镜在光屏上形成一个光斑，现让光屏稍微靠近凸透镜，光斑的面积会减小，设凸透镜的焦距为f，由此可判断（ ）
A．d一定小于f
B．d可能大于2f，也可能小于f
C．d一定大于f，小于2f
D．一定大于2f
6． 如图甲所示一幅漫画立在桌面上，小明把一个装有水的圆柱形玻璃杯放在漫画前，惊奇地发现，透过水杯看到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙所示，下列关于此现象的说法正确的是（ ）
A．透过水杯看到变“胖”的老鼠是虚像
B．装有水的圆柱形玻璃杯相当于一个凹透镜
C．将漫画逐渐靠近水杯，透过水杯看到的老鼠始终是掉头的
D．将漫画离水杯远一些，透过水杯看到的老鼠会变“瘦”一些

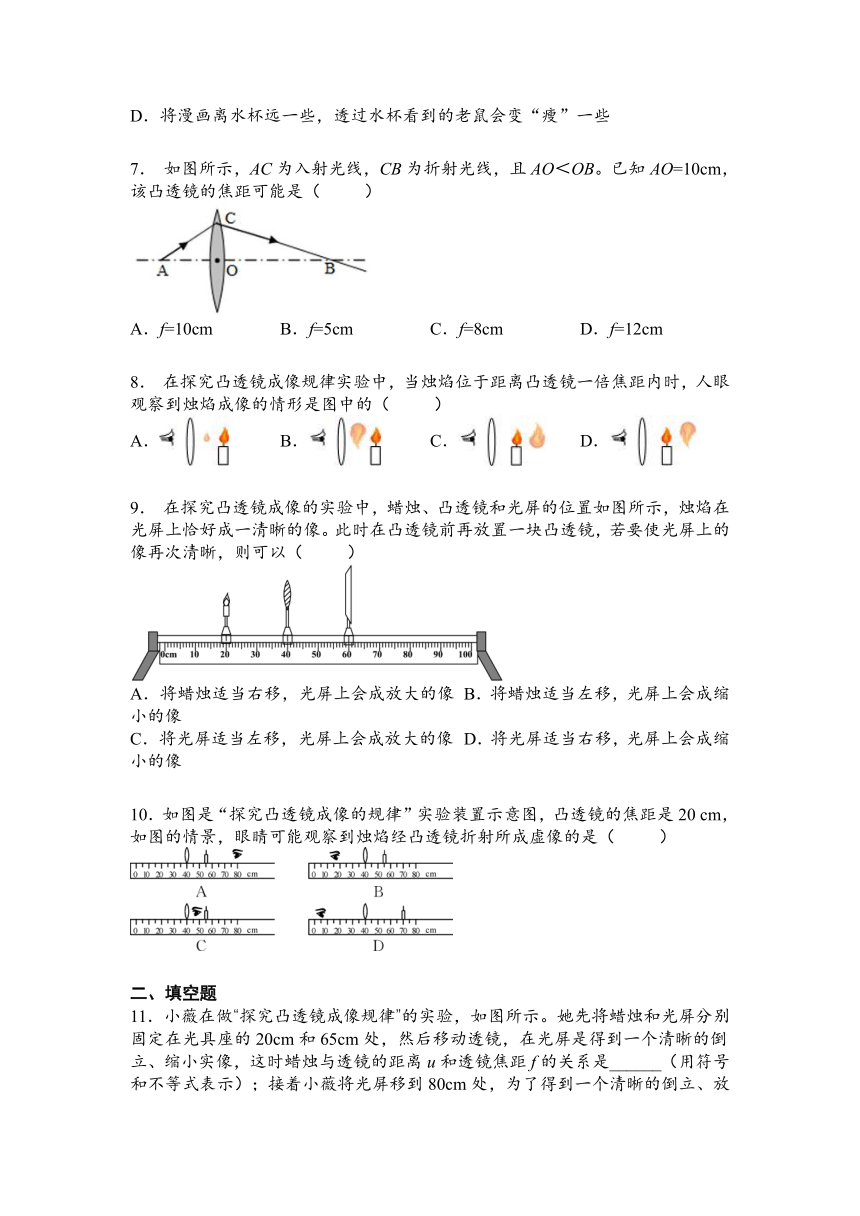

7． 如图所示，AC为入射光线，CB为折射光线，且AO＜OB。已知AO=10cm，该凸透镜的焦距可能是（ ）
A．f=10cm B．f=5cm C．f=8cm D．f=12cm
8． 在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距内时，人眼观察到烛焰成像的情形是图中的（ ）
A． B． C． D．
9． 在探究凸透镜成像的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像。此时在凸透镜前再放置一块凸透镜，若要使光屏上的像再次清晰，则可以（ ）
A．将蜡烛适当右移，光屏上会成放大的像 B．将蜡烛适当左移，光屏上会成缩小的像
C．将光屏适当左移，光屏上会成放大的像 D．将光屏适当右移，光屏上会成缩小的像
10．如图是“探究凸透镜成像的规律”实验装置示意图，凸透镜的焦距是20 cm，如图的情景，眼睛可能观察到烛焰经凸透镜折射所成虚像的是（ ）
二、填空题
11．小薇在做“探究凸透镜成像规律”的实验，如图所示。她先将蜡烛和光屏分别固定在光具座的20cm和65cm处，然后移动透镜，在光屏是得到一个清晰的倒立、缩小实像，这时蜡烛与透镜的距离u和透镜焦距f的关系是______（用符号和不等式表示）；接着小薇将光屏移到80cm处，为了得到一个清晰的倒立、放大实像，此时透镜要向______（填“左”或“右”）移动，这时蜡烛与透镜的距离u和透镜焦距f的关系须满足______。

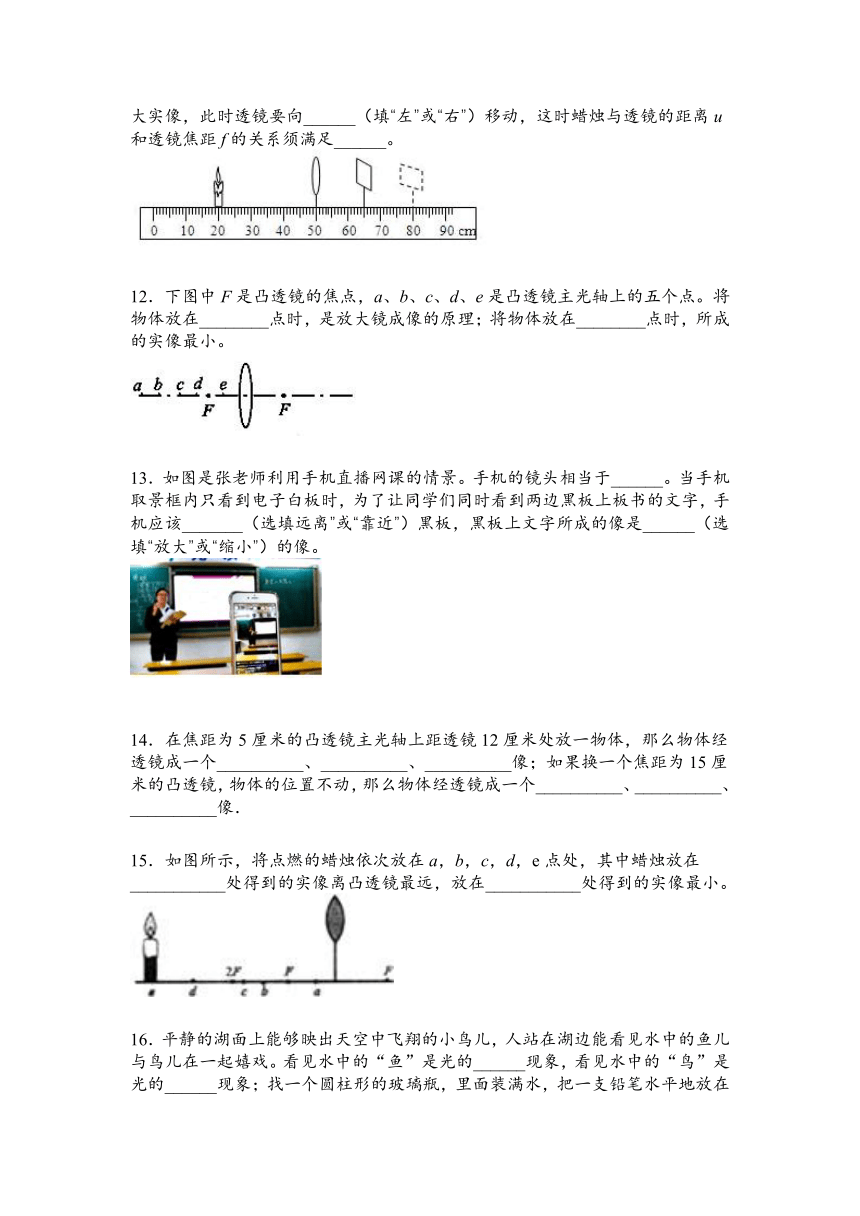

12．下图中F是凸透镜的焦点，a、b、c、d、e是凸透镜主光轴上的五个点。将物体放在________点时，是放大镜成像的原理；将物体放在________点时，所成的实像最小。
13．如图是张老师利用手机直播网课的情景。手机的镜头相当于______。当手机取景框内只看到电子白板时，为了让同学们同时看到两边黑板上板书的文字，手机应该_______（选填远离”或“靠近”）黑板，黑板上文字所成的像是______（选填“放大”或“缩小”）的像。
14．在焦距为5厘米的凸透镜主光轴上距透镜12厘米处放一物体，那么物体经透镜成一个__________、__________、__________像；如果换一个焦距为15厘米的凸透镜，物体的位置不动，那么物体经透镜成一个__________、__________、__________像．
15．如图所示，将点燃的蜡烛依次放在a，b，c，d，e点处，其中蜡烛放在___________处得到的实像离凸透镜最远，放在___________处得到的实像最小。
16．平静的湖面上能够映出天空中飞翔的小鸟儿，人站在湖边能看见水中的鱼儿与鸟儿在一起嬉戏。看见水中的“鱼”是光的______现象，看见水中的“鸟”是光的______现象；找一个圆柱形的玻璃瓶，里面装满水，把一支铅笔水平地放在玻璃瓶的一侧，透过玻璃瓶，可以看到那支铅笔的形状______（填“不变”或“变化了”）；把笔由靠近玻璃瓶的位置向远处慢慢地移动时，透过玻璃瓶会看到铅笔尖会逐渐______(填“变长”或“变短”)，到某一位置以后，铅笔尖的方向______发生变化，铅笔尖的粗细______发生变化。（以上两空填写“会、不会”）
17．夏季校园里鲜花盛开，小刚用照相机将美丽的鲜花拍摄了下来。照相机的镜头对光有______作用；若想使鲜花的像更大些，应使镜头______鲜花（选填“靠近”或“远离”）。
18．“自拍神器”给旅行拍照爱好者带来了很大的方便，与直接拿手机自拍相比， 利用自拍杆可以___________物距，___________像的大小，从而增大取景范围，取得更好的拍摄效果。（均选填“增大” 或“减小”）
19．探究凸透镜成像规律实验用到的器材：凸透镜、_____、蜡烛、光具座（带刻度尺）等。探究凸透镜成像规律实验要能正确的提出问题、做出猜想、设计实验、进行实验和收集证据、_____、评估和交流。
20．将一个凸透镜正对太阳光，在透镜另一侧15cm处得到一个最小、最亮的光斑。若将一个物体放在此透镜前20cm处，则可在透镜另一侧光屏上得到倒立、______的实像，利用此原理工作的光学仪器是______（填“照相机”“投影仪”或“放大镜”）。
三、实验题
21．某同学在“探究凸透镜成像规律”的实验中，记录并绘制了物距和像距之间关系的图像，如图所示．
（1）该凸透镜的焦距是______．
（2）把物体从距凸透镜处移到处的过程中，像距逐渐变______（选填“大”或“小”）．
（3）当把物体放到距凸透镜处时，光屏上______（选填“能”或“不能”）得到一个清晰的像．
22．同学们用如图甲的装置探究影响凸透镜成像虚实的因素，进行如下实验。
（1）为更好地观察实验现象，应选择在 ___________（选填“较暗”或“较亮”）的环境下进行实验。
（2）用手电筒的光水平照射凸透镜，通过确定光的会聚点来测量凸透镜的焦距，在相同实验条件下，小丁和小刚测量相同透镜的焦距，小刚的测量结果总比小丁的测量结果小，经对比发现两人使用的手电筒略有不同（如图乙），则使用手电筒 ___________的测量结果准确度较高，小刚使用的应该是手电筒 ___________。
（3）正确测出焦距f后，点燃蜡烛继续实验。发现当物距u＜f时，光屏上不能出现烛焰的像，但直接用眼睛透过透镜能观察到烛焰的像，说明该像是 ___________（选填“实”或“虚”）像；当u=f时，___________（选填“能”或“不能”）观察到烛焰的像；当u>f时，光屏上能出现烛焰的像，说明该像是 ___________（选填“实”或“虚”）像。同学们详解得出结论：像的虚实由u和f的大小关系决定。
2021-2022学年人教版八年级上册物理第5章 第3节 凸透镜成像的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B D D B D C C A B
二、填空题
11．u＞2f 左 2f＞u＞f
12．e a
13．凸透镜 远离 缩小
14．倒立 缩小 实 正立 放大 虚
15．b e
16．折射 反射 变化了 变长 会 会
17．会聚 靠近
18．增大 减小
19．光屏 详解论证
20．放大 投影仪
三、实验题
21．10 大 不能
22．较暗 A A 虚 不能 实
