第四节 地形图的判读

(共21张PPT)
容纳千山万水
胸怀五湖四海
藏下中外名城
浑身绚丽多彩
第三节 地图
学习目标
1、知道地图的三要素
2、知道地图上比例尺的表示方法、比例尺
的转换及计算。
3、知道方向的三种表示方法，会在地图上
辨别不同的方向。
4、熟悉并记忆地图上重要的图例。

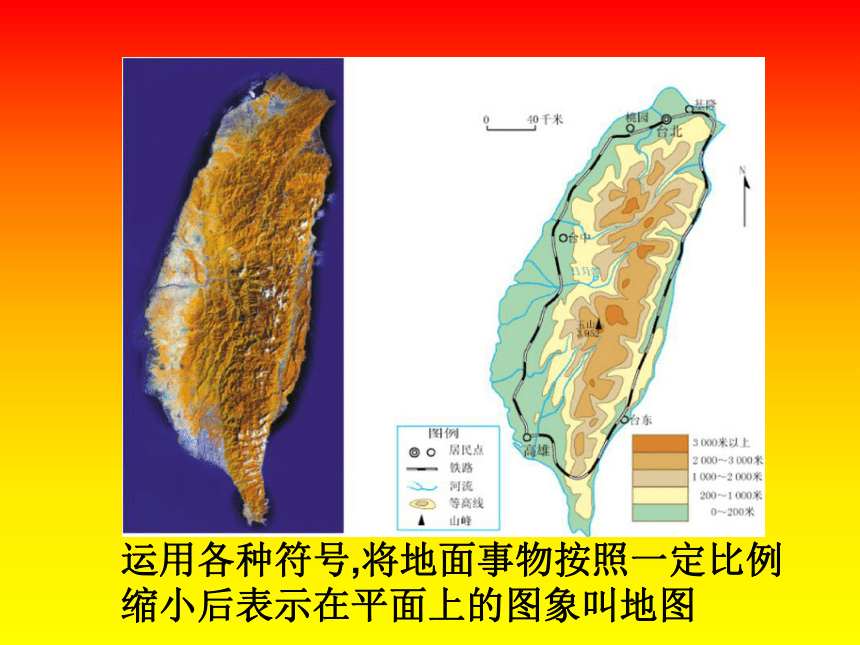

运用各种符号,将地面事物按照一定比例缩小后表示在平面上的图象叫地图
比例尺
方向
图例
地图的基本要素
比例尺
=
图上距离
实地距离
比例尺：表示图上距离比实际距离
缩小的程度
2·什么叫比例尺？公式是什么？
文字式
线段式
数字式
图上1厘米代表实地距离2千米
0
20千米
40千米
1厘米
1：10000
0
2千米
1：200000
图上1厘米代表实地距离20千米
1：2000000
图上1厘米代表实地距离100米
0
100米

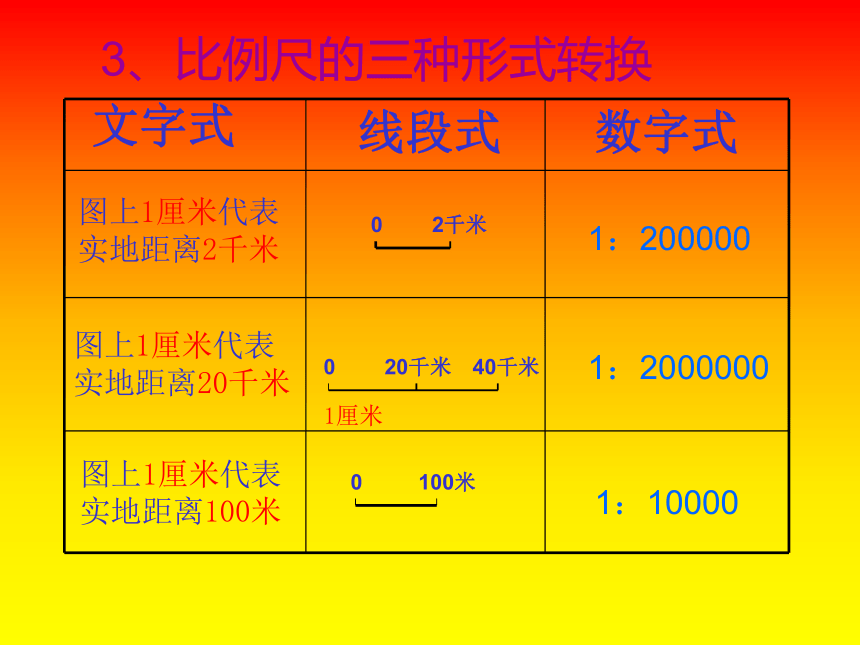

3、比例尺的三种形式转换

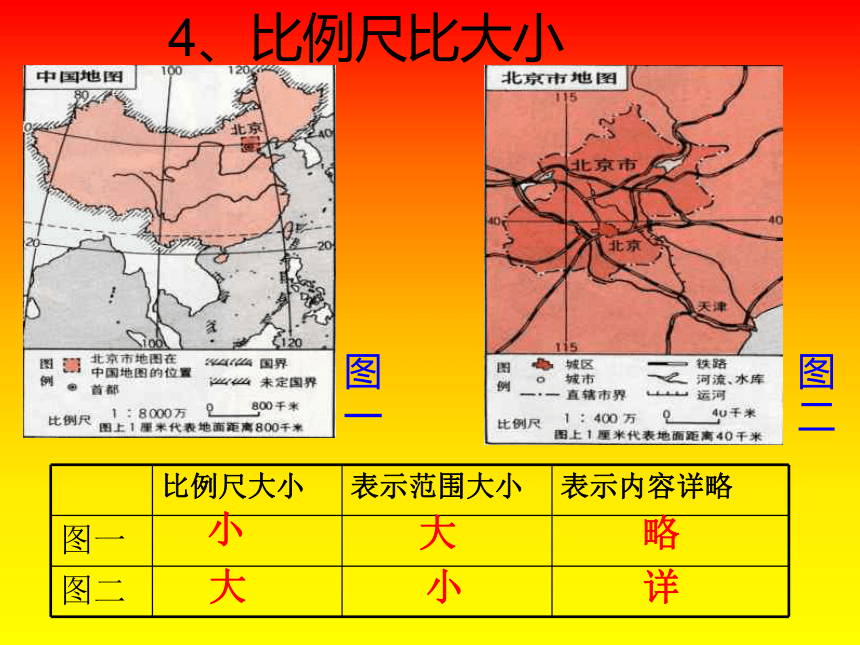

4、比例尺比大小
比例尺大小 表示范围大小 表示内容详略
图一
图二
小
大
大
小
略
详
图一
图二

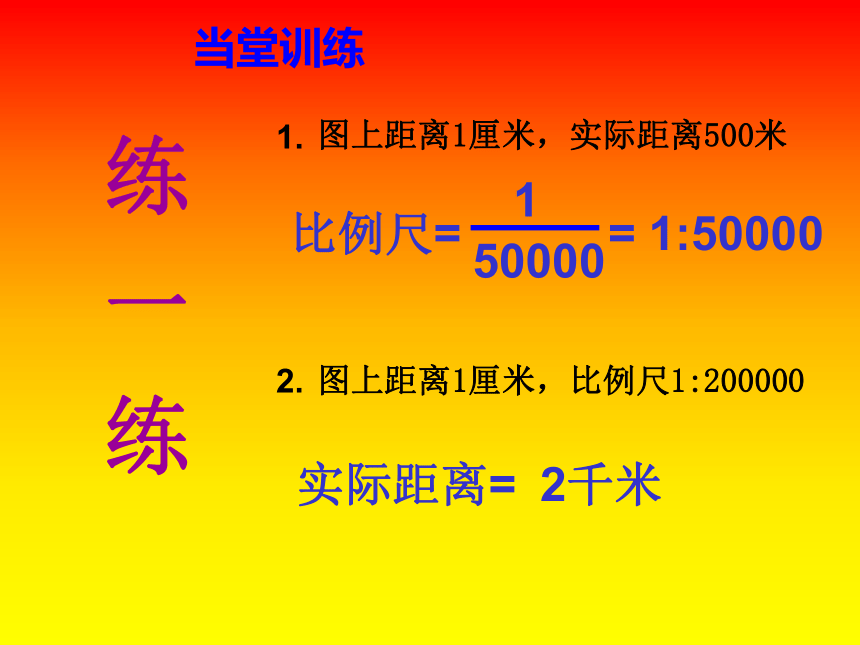

练 一 练
1.
2.
图上距离1厘米，实际距离500米
比例尺=
图上距离1厘米，比例尺1:200000
实际距离=
1
50000
2千米
=
1:50000
当堂训练
北
东北
东
东南
南
西南
西
西北

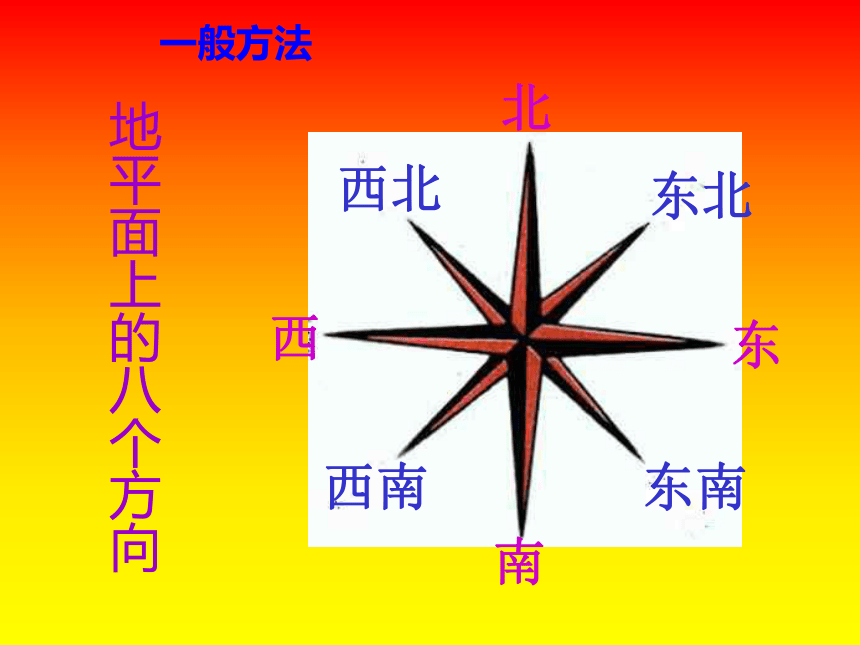

地平面上的八个方向
一般方法
北
南
西
东
1、长颈鹿馆在大象馆的什么方向
西北方向
2、大象馆在熊猫馆的什么方向
东北方向
熊 猫 馆
长颈鹿馆
大象馆
指向标法：指向标箭头方向是正北，然后再判别其他方向。
某公园平面图
2.指向标法
学校在农业实验区的什么方向？
西北方向
北
南
西
东
经线指示南北方向，纬线指示
东西方向。
3. 经纬网法
X在Y的什么方向？
北
南
西
东
西南
Z在Y的什么方向？
东北
D在E的什么方向？
北
南
西
东
西北方向
北
南
西
东
东南方向
通过刚才的学习，你觉得在地图上判别方向通过那几种方法呢？
1.一般方法：上北下南 左西右东
2.指向标法：指向标箭头方向是正北， 然后在判断其他方向。
3.经纬网法：经线指示南北方向，纬线 指示东西方向。经线所指示的北极是正北，相反的方向是正南。
·
·
首都
省级行政中心
一般城镇
洲界
国界
未定国
省,自治区,直辖市界
地区界
铁路
公路
长城
运河
河流,湖泊
时令河,湖
水库,渠道
等高线
山峰
关隘
沙漠
沼泽
图例和注记
图例：表示地理事物的符号
注记：说明地理事物的文字和数字
当堂练习：
1、地图的基本要素是： 、 、 。其中比例尺表示图上比 距离缩小的程度。比例尺的公式是　　　　　。
2、在地图上，既没有指向标，又没有经纬网的情况下，通常是“上北下 ，左西右 ”，在这个基础上，还可以确定出东北、 、东南和西南的方向。在没有经纬网的地图上，要根据经纬线定方向。经线指示 方向，纬线指示 方向。
3、下列比例尺中最小的是 : ( )
A、1：500 B、1：4000 C、 1：3000 D、 1：600
4、在比例尺为1：500000的地图上，量得甲乙两地的直线距离是4厘米，两地的实际距离是 : ( )
A、2千米 B、0.２千米 C、20千米 D、4 千米
比例尺
方向
图例
实地
比例尺=
——
图上距离
实地距离
南
东
西北
南北
东西
B
C
5、要绘制一幅山东省实验中学的平面图，选择下列哪一个比例尺最合适？（ ）
A.1：1000
B.1/3000000
C.
D.图上1厘米代表实际距离2千米
A
0
40km
同步测试
A
B
6、
地图表示的地区范围越小，反映的内容越详细，则比例尺越大。
地图表示的地区范围越大，反映的内容越简单，则比例尺越小。
如果让你画我们校园平面图，你准备怎么画
