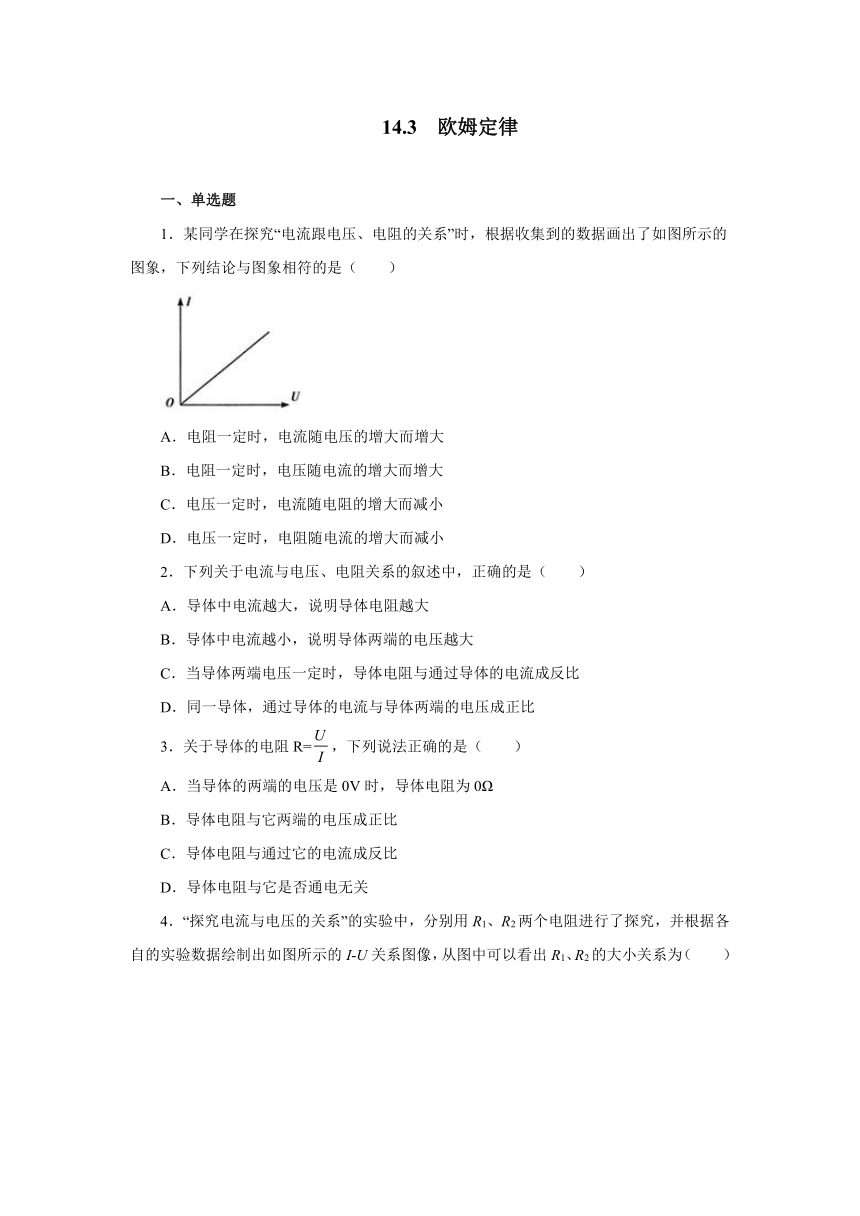

14.3 欧姆定律
一、单选题
1.某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的图象,下列结论与图象相符的是( )
A.电阻一定时,电流随电压的增大而增大
B.电阻一定时,电压随电流的增大而增大
C.电压一定时,电流随电阻的增大而减小
D.电压一定时,电阻随电流的增大而减小
2.下列关于电流与电压、电阻关系的叙述中,正确的是( )
A.导体中电流越大,说明导体电阻越大
B.导体中电流越小,说明导体两端的电压越大
C.当导体两端电压一定时,导体电阻与通过导体的电流成反比
D.同一导体,通过导体的电流与导体两端的电压成正比
3.关于导体的电阻R=,下列说法正确的是( )
A.当导体的两端的电压是0V时,导体电阻为0Ω
B.导体电阻与它两端的电压成正比
C.导体电阻与通过它的电流成反比
D.导体电阻与它是否通电无关

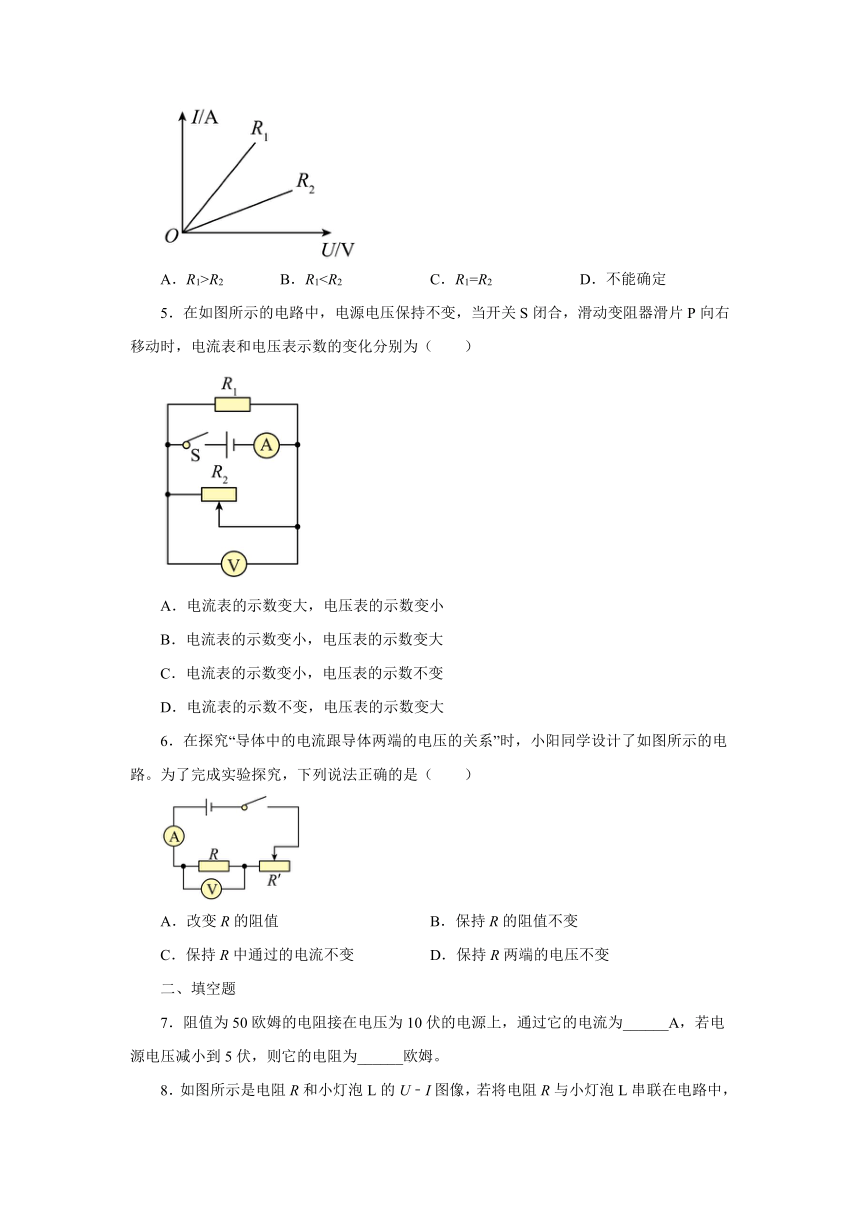

4.“探究电流与电压的关系”的实验中,分别用R1、R2两个电阻进行了探究,并根据各自的实验数据绘制出如图所示的I-U关系图像,从图中可以看出R1、R2的大小关系为( )
A.R1>R2 B.R15.在如图所示的电路中,电源电压保持不变,当开关S闭合,滑动变阻器滑片P向右移动时,电流表和电压表示数的变化分别为( )
A.电流表的示数变大,电压表的示数变小
B.电流表的示数变小,电压表的示数变大
C.电流表的示数变小,电压表的示数不变
D.电流表的示数不变,电压表的示数变大
6.在探究“导体中的电流跟导体两端的电压的关系”时,小阳同学设计了如图所示的电路。为了完成实验探究,下列说法正确的是( )
A.改变R的阻值 B.保持R的阻值不变
C.保持R中通过的电流不变 D.保持R两端的电压不变
二、填空题
7.阻值为50欧姆的电阻接在电压为10伏的电源上,通过它的电流为______A,若电源电压减小到5伏,则它的电阻为______欧姆。

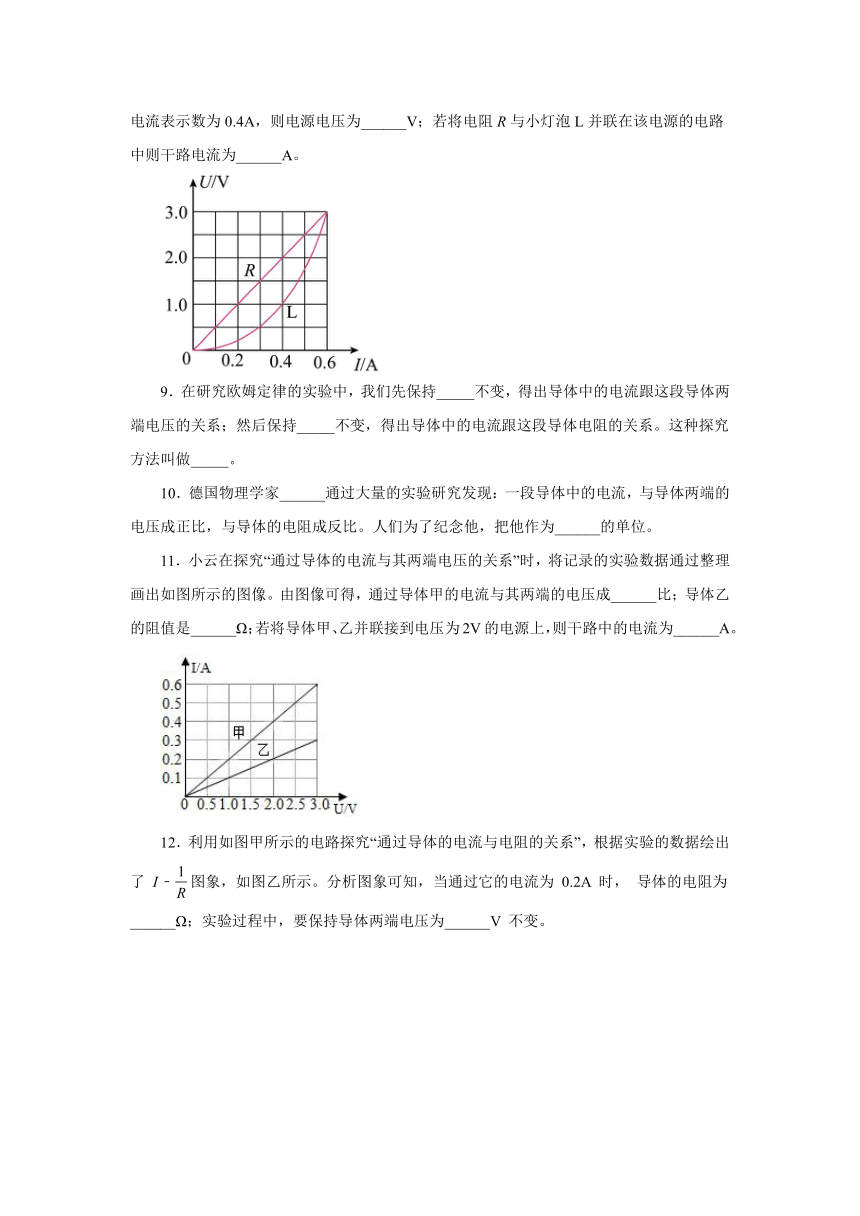

8.如图所示是电阻R和小灯泡L的U﹣I图像,若将电阻R与小灯泡L串联在电路中,电流表示数为0.4A,则电源电压为______V;若将电阻R与小灯泡L并联在该电源的电路中则干路电流为______A。
9.在研究欧姆定律的实验中,我们先保持_____不变,得出导体中的电流跟这段导体两端电压的关系;然后保持_____不变,得出导体中的电流跟这段导体电阻的关系。这种探究方法叫做_____。
10.德国物理学家______通过大量的实验研究发现:一段导体中的电流,与导体两端的电压成正比,与导体的电阻成反比。人们为了纪念他,把他作为______的单位。
11.小云在探究“通过导体的电流与其两端电压的关系”时,将记录的实验数据通过整理画出如图所示的图像。由图像可得,通过导体甲的电流与其两端的电压成______比;导体乙的阻值是______Ω;若将导体甲、乙并联接到电压为2V的电源上,则干路中的电流为______A。

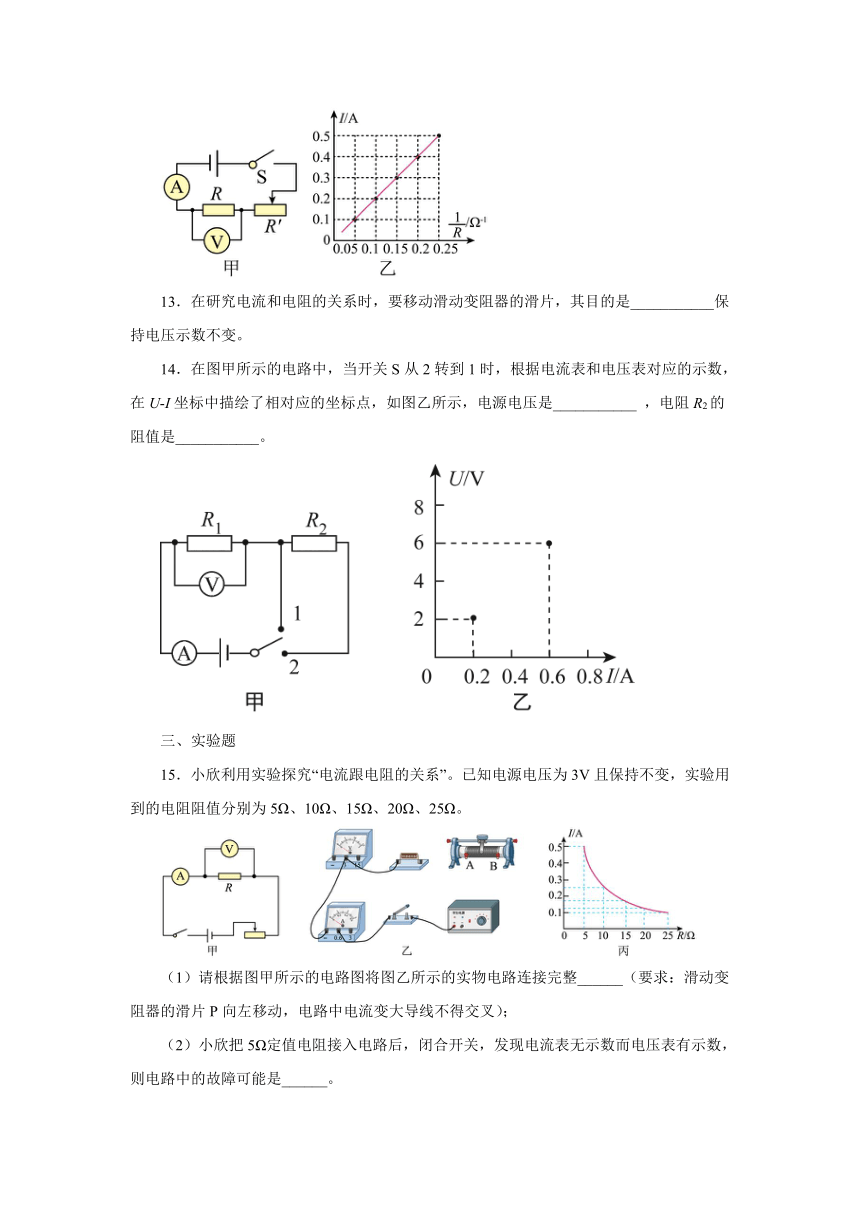

12.利用如图甲所示的电路探究“通过导体的电流与电阻的关系”,根据实验的数据绘出了 I﹣图象,如图乙所示。分析图象可知,当通过它的电流为 0.2A 时, 导体的电阻为______Ω;实验过程中,要保持导体两端电压为______V 不变。
13.在研究电流和电阻的关系时,要移动滑动变阻器的滑片,其目的是___________保持电压示数不变。
14.在图甲所示的电路中,当开关S从2转到1时,根据电流表和电压表对应的示数,在U-I坐标中描绘了相对应的坐标点,如图乙所示,电源电压是___________ ,电阻R2的阻值是___________。
三、实验题
15.小欣利用实验探究“电流跟电阻的关系”。已知电源电压为3V且保持不变,实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
(1)请根据图甲所示的电路图将图乙所示的实物电路连接完整______(要求:滑动变阻器的滑片P向左移动,电路中电流变大导线不得交叉);
(2)小欣把5Ω定值电阻接入电路后,闭合开关,发现电流表无示数而电压表有示数,则电路中的故障可能是______。
A.电阻处短路 B.电阻处断路 C.滑动变阻器处断路
(3)将5Ω定值电阻换成10Ω定值电阻后,闭合开关,为了保持电压表的示数为______V不变,应将滑动变阻器的滑片P向______(选填“左”或“右”)移动,记录此时各表的示数;
(4)排除故障后进行实验。实验中多次改变R的阻值,调节滑动变阻器的滑片,使电压表示数保持不变,记下电流表的示数,得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论:电压一定时,______。
16.小明在“探究电流与电阻关系”的实验中,准备了如下实验器材:干电池,标有“15Ω 1A”字样的滑动变阻器,阻值分别为5Ω、10Ω、20Ω的定值电阻。
(1)小明连接了下面的电路,其中有一条导线连接有误,请将连接错误的导线打“×”并画出正确连线;________
(2)排除故障后,小明将5Ω定值电阻连入电路,将滑动变阻器的滑片移动到_____(选填a”或“b”)端,再闭合开关,调节滑动变阻器的滑片,使电压表的示数为某一定值,此时电流表的示数如图,示数为_____A;
(3)接下来断开开关,取下5Ω的定值电阻,分别把它换成10Ω、20Ω的定值电阻,闭合开关,调节滑动变阻器,控制_____(选填“电流表”或“电压表”)示数不变,分别读取相应的电流表示数,记录在表中:
实验次数 1 2 3
电阻R/Ω 5 10 20
电流I/A 0.2 0.1
(4)由数据可知,当导体两端的电压一定时,通过导体的电流与电阻成_______。
四、计算题
17.如图所示,电源两端电压为8V且保持不变,R2的阻值为30Ω。闭合开关S,电流表示数为0.2A。求:
(1)电阻R2两端的电压;
(2)电阻R1的阻值。
18.如图所示电路,电源电压为36V,并保持不变,R1=36Ω。开关闭合后,电流表的示数为1.5A。求:
(1)通过R1的的电流是多少?;
(2)R2的阻值是多少?。
参考答案
1.A
2.D
3.D
4.B
5.C
6.B
7.0.2 50
8.3 1.2
9.电阻 电压 控制变量法
10.欧姆 电阻
11.正 10 0.6
12.10 2
13.改变连入电阻的大小
14.6V 20Ω
15. B 2.5 左 通过导体的电流与导体的电阻成反比
16. b 0.4 电压表 反比
17.(1)6V(2)10Ω
18.(1)1A(2)72Ω
